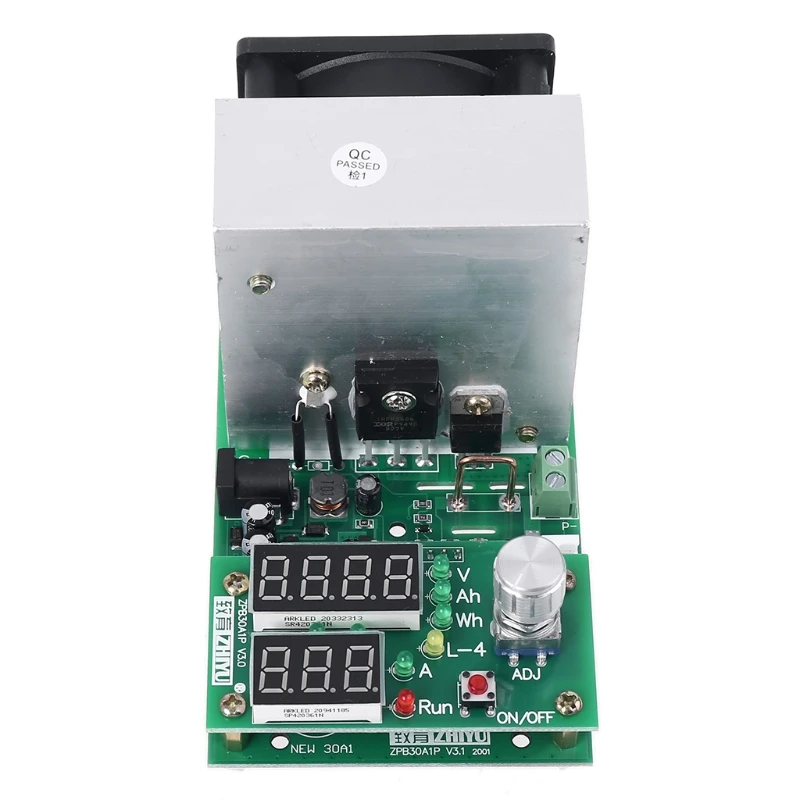

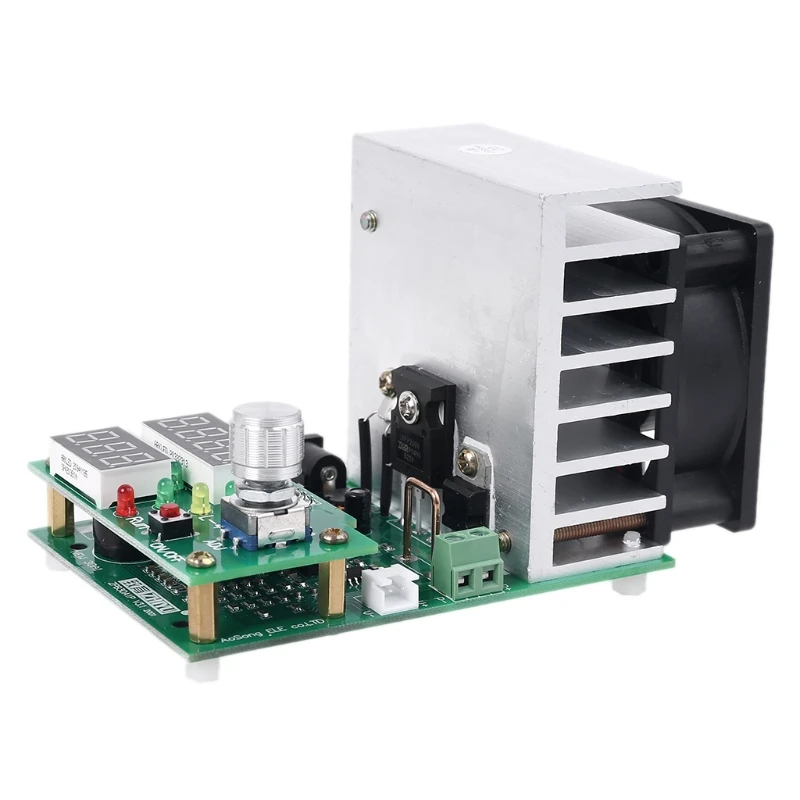

Улучшенная электронная нагрузка 110 Вт, 30 В постоянного тока, тестер емкости разряда аккумулятора CC, 0,10-0,9 А, 28,0-в

100% новый и высокое качество

Новое обновление:

1. Диапазон тестового тока изменен с 0,20-9,99a до 0,10-9,99a.

2. Нижний предел и выходного напряжения диапазон изменяется от 1,0-25,0 V до 0,9-28,0 V.

3. Поддержка нерабочего отображения напряжения.

4. Увеличьте поддержку четырехпроводного теста в электронном режиме нагрузки, с независимым индикатором напряжения с четырьмя проводами.

5. Светодиодный индикатор настройки цифры изменяется на текущий индикатор настройки мигания.

Особенности:

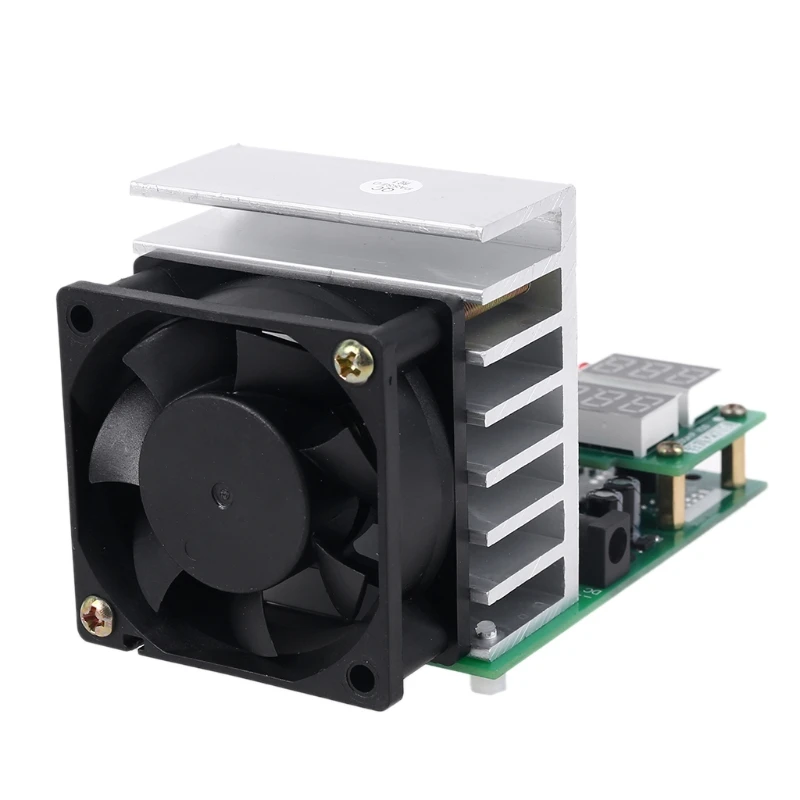

Новый дизайн, простая и универсальная электронная нагрузка! Автоматическая функция памяти со всеми параметрами, хорошо подходит для автоматизированной сборки шкафа старения адаптера питания в продаже последней версии, немного больший размер и улучшите вентилятор в оригинальном 5020 Delta высокоскоростном двойном подшипниковом вентиляторе, более высокая избыточность охлаждения, больше подходит для долгих часов!

Примечание: Этот продукт является профессиональным испытательным оборудованием, требующим использования r должен иметь некоторые основные электронные (пример: использование rs должно понять, что означает напряжение и емкость тока Ah и т. д.), или вы не сможете правильно использовать устройство, Возможно, неправильное использование приведет к ненужным повреждениям, вызванным потерей устройства! P требования к источнику питания: напряжение DC12V (фактическое напряжение 11-14 в) ток не менее 0,5a мощности, мощность будет отображаться неуместным Err6

Примечание: адаптер питания по умолчанию не входит в комплект

Технические характеристики:

Материал: электрические компоненты

Цвет: см. Фотографии

Режимы работы: однорежимный постоянный ток (CC)

Ток разряда: 0,10-9.99A шаговый 0.1A or0.01A

Максимальная погрешность тока разряда: 0.7% -0.01A

Ошибка при тестировании максимальной емкости: 0,5a 2.5%, 2A 1.5%, 5A и выше 1.2%

Автономный (завершение) Диапазон напряжения: 0,9-28,0 В. Шаг 1 в или 0,1 в

Напряжение разряда: 1,00-30,00 В

Погрешность измерения максимального напряжения: 1% +-0,02 в

Он может открыть 9.99A 6V и 20V максимум на единственном открытом 3.00A)

Самая высокая частота тестирования батареи: 999.9Ah или 9999Wh, достичь значения остановки тестирования (первое значение для тех, кто останавливает состояние)

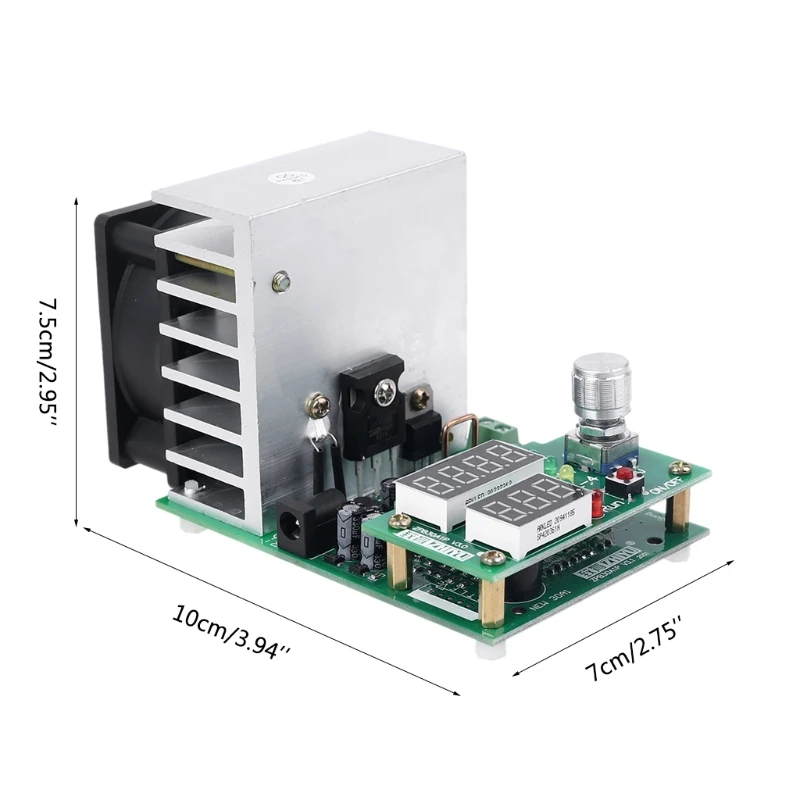

Размер платы: 60 Вт 100 мм * 70 мм * 57 мм (видная доска вентилятора около 12 мм)

С отверстием для позиционирования: 60 мм * 88 мм диаметр 3,2 мм 5 мм пьедестал уже установлено

Управление вентилятором: интеллектуальное управление вентилятором (в соответствии с вентилятором радиатора может быть бесступенчатая автоматическая температура)

Защита: защита от перегрева «otP», переходная защита от перегрева «oPP», защита от избыточного давления «ouP», защита от обратной полярности, защита от напряжения питания.

Инструкции:

A: настройки режима (заводская установка по умолчанию для электронного режима нагрузки): удерживайте кнопку start-stop (красная кнопка), чтобы тестер одновременно зарядился, пока клавиша не будет выпущена, показывая удовольствие * когда, поворачивая ручку, чтобы изменить настройки, «Fun1» для электронного режима нагрузки, «Fun2» Режим тестирования емкости аккумулятора. Кнопка Пуск и остановка на зуммере после ввода настроек, также Установите звуковой сигнал «bEon», поворачивая ручку, чтобы открыть или «bEoF» зуммер закрывается после установки нажмите кнопку снова, чтобы начать и остановить на перезапуске тестера.

Настройка цифровой иллюстрации:

II: Электронный режим нагрузки:

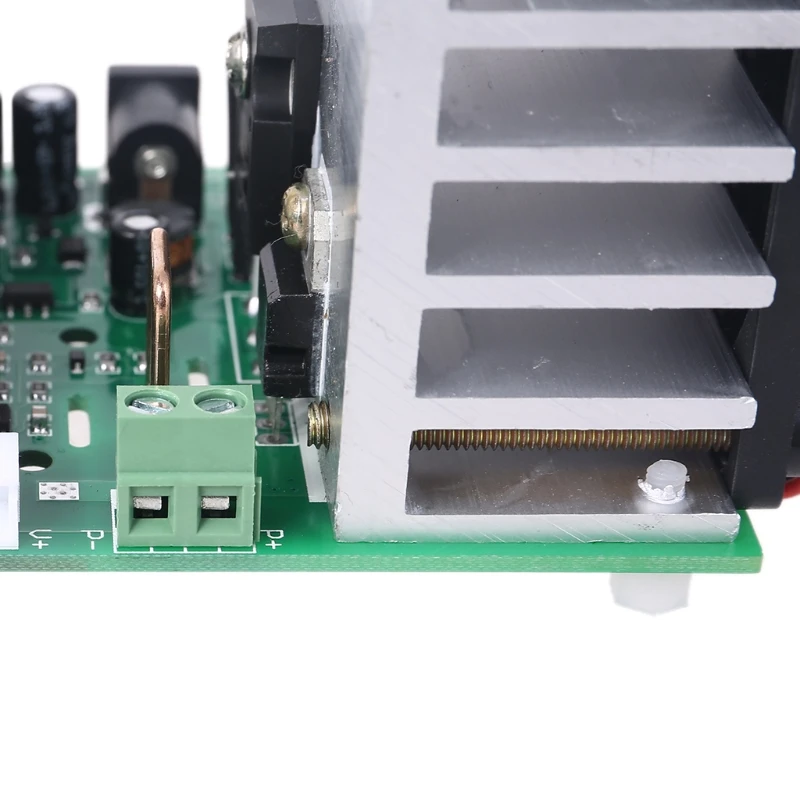

1. Включите источник питания 12 В загрузки в электронный режим нагрузки, гарантируя, что в остановленном состоянии («RUN» не светильник, в противном случае нажмите переключатель Пуск-стоп, чтобы выключить нагрузку) подключен к источнику питания в соответствии с тестовым портом Входная мощность (P + P - ) , Не обращайте внимания на неправильную полярность!

2. Установите регулятор тока и низкого напряжения, поверните ручку, чтобы установить значение положения настройки тока, затем нажмите

Ручка для изменения цифры настройки, цифровая средняя две цифры справа от индикатора и цифровой индикатор VA одновременно

Определите текущее положение набора.

3. Нажмите переключатель Пуск-стоп, нагрузка начала работать, "запуск" света, питание применяется к цепи под испытанием установлен для ввода

Ток разряда, в то время как верхний дисплей фактическое входное напряжение нагрузки, когда напряжение падает ниже установленного предела напряжения «RUN» светодиодный мигает и короткий звуковой сигнал тревоги сопровождается.

4. Процедура тестирования может быть изменена при любом токе, и если вам нужно изменить низкое напряжение, чтобы остановить нагрузку, можно изменить.

Примечание: При сигнале тревоги можно передавать только небольшой ток, который не увеличивается! Функция автоматического отключения питания тестера позволяет сохранить достаточно, чтобы сохранить заданные параметры и запустить состояние, когда состояние снова после передачи питания завершится до сбоя питания и восстановить данные.

3: режим тестирования емкости аккумулятора:

1. Испытательный аккумулятор должен быть полностью заряжен специальным зарядным устройством!

2. Дайте тестеру питание в режиме тестирования емкости аккумулятора, подключите линию тока аккумулятора к P + P-положительным и отрицательным клеммам, если вы используете тест на четыре провода, В то время как четырехпроводный интерфейс к испытательному устройству с положительным и отрицательным напряжением подключен к V + V-порту.

3. Поверните ручку, чтобы установить ток разряда и напряжение разряда (со ссылкой на два конкретных метода: 2 описания), одно нажатие после установки выключателя запуска и остановки, тестер батареи и первая линия обнаружения, автоматическая идентификация 2-4 линии (2-проводная линия идентификации Презентация JS-2,4 идентификация JS

4, если ошибка, пожалуйста, прекратите тест и проверьте проводку), затем введите тест, если появится код неисправности, обратитесь к более позднему объяснению.

Процесс тестирования окружает цифровое заметное напряжение батареи, ток и емкость разряда тока Ah разрядная энергия Wh, когда разрядка заканчивается (напряжение батареи ниже установленного напряжения), тестер показывает, что данные остаются в Ah и b-link быстро, с звуковой сигнализацией bee shortness.

5. Нажмите Пуск и остановитесь на ручке или переключитесь, чтобы остановить будильник, вы можете повернуть ручку для просмотра данных о разрядке батареи, включая емкость разряда

Ah, Wh и разрядная энергетическая платформа напряжения V, кнопка Пуск-стоп нажимается снова, очистите данные обратно к интерфейсу начальной настройки перед тестированием следующего раздела батарей.

Дополнительная информация:

1. Процесс тестирования батареи может регулировать ток разряда, если вам нужно повторно настроить выходное напряжение, вы можете сделать паузу, нажав на переключатель в начале и остановив модификацию разряда (пауза разрядка вернется на страницу настроек, на этот раз данные о разрядке не будут потеряны, при необходимости вы можете долго

Нажмите Очистить данные до тех пор, пока переключатель Пуск-стоп 0.000Ah).

2. Автоматическое хранение Тестового Устройства может записывать параметры настройки и записывать все параметры и состояние в конце тестового процесса и проверить состояние сигнала тревоги о сбое питания, повторная передача всех автоматически восстановленных.

Коды и значения защиты от неисправностей:

Err1: ультра-высокая емкость проверить напряжение батареи.

Err2: напряжение батареи ниже установленного выходного напряжения не подключено к батарее или аккумулятор перевернут.

Err3: сопротивление линии слишком велико, или аккумулятор не может позволить себе установить ток разряда.

Err4: Сбой цепи.

Err6: Рабочая мощность не подходит, используйте стандартный источник питания 12 В, и ток питания не менее 0,5a. otP: защита от перегрева.

Эрт: Сбой датчика температуры или слишком низкая температура.

OuP: сверхвысоковольтный режим электронной нагрузки.

OPP: при сверхмощном электронном режиме нагрузки мгновенно.

Нет розничной упаковки

Количество: 1 шт.

Примечание: Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 * электронный тестер емкости аккумулятора
