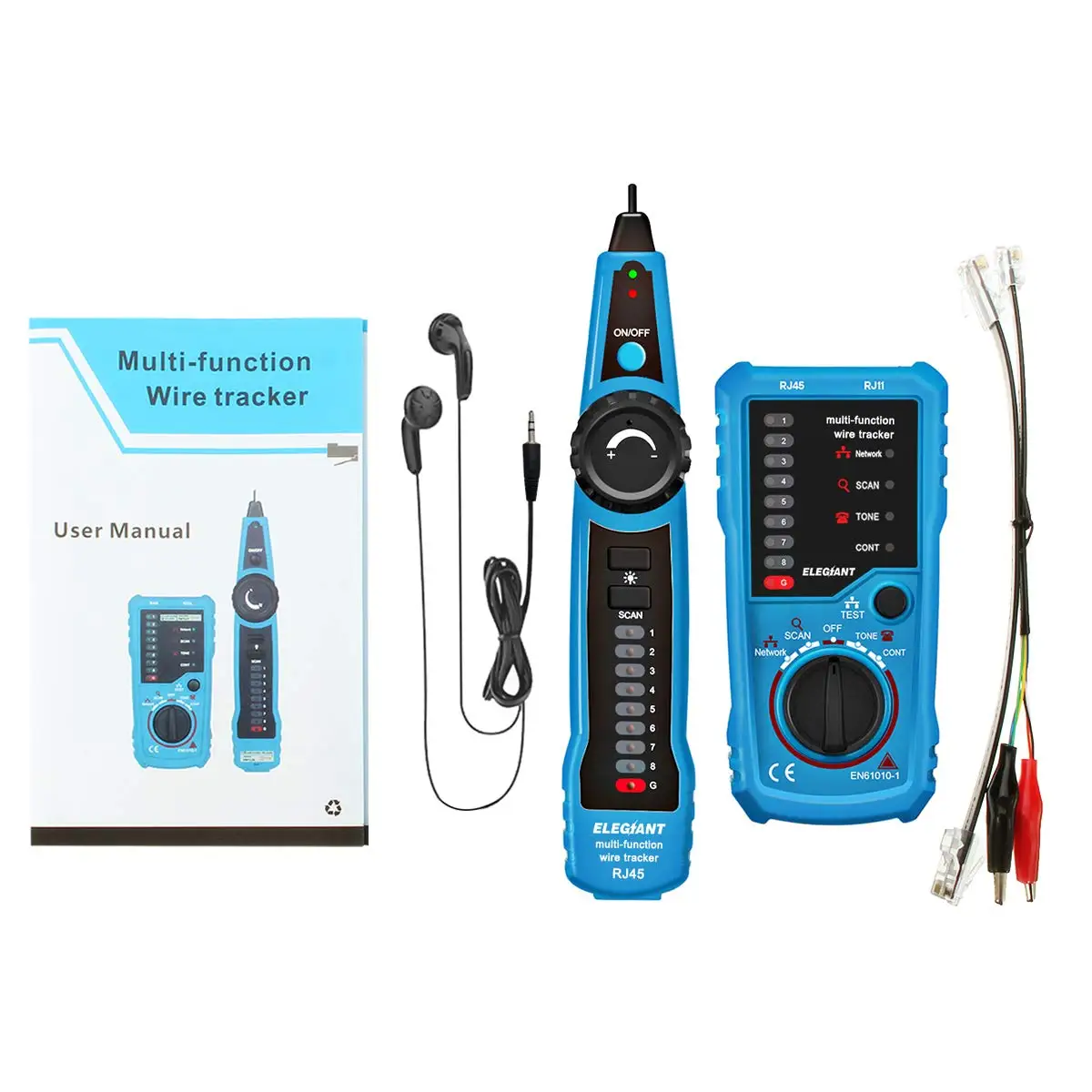

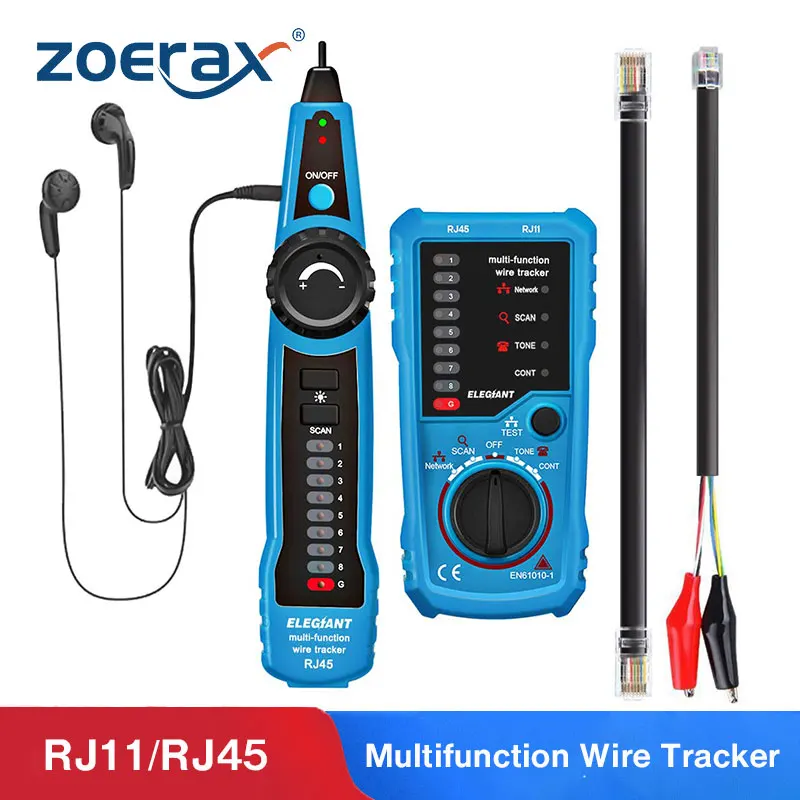

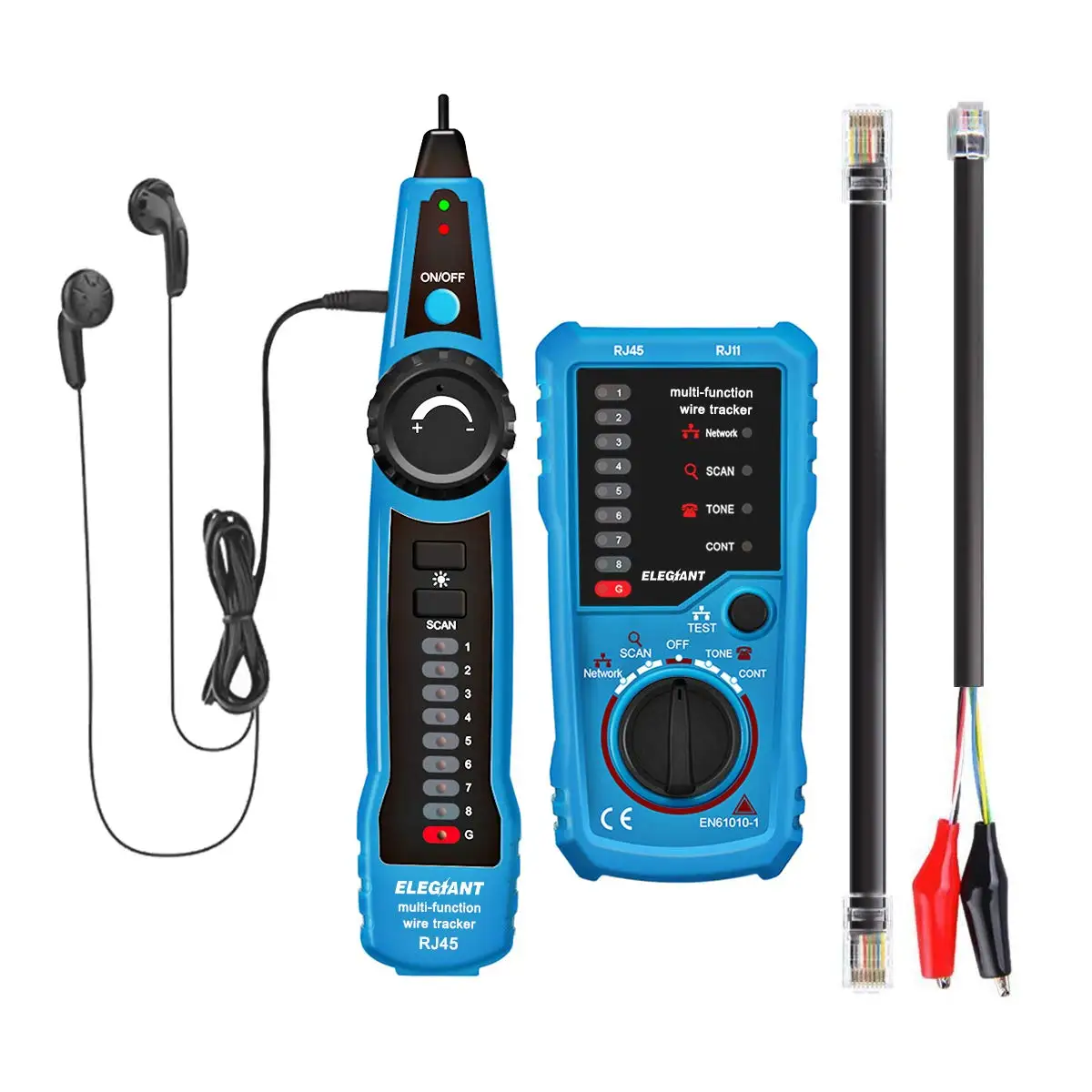

Кабельный тестер ZoeRax RJ11 RJ45, многофункциональный прибор для обнаружения проводки, тонер, Ethernet, LAN

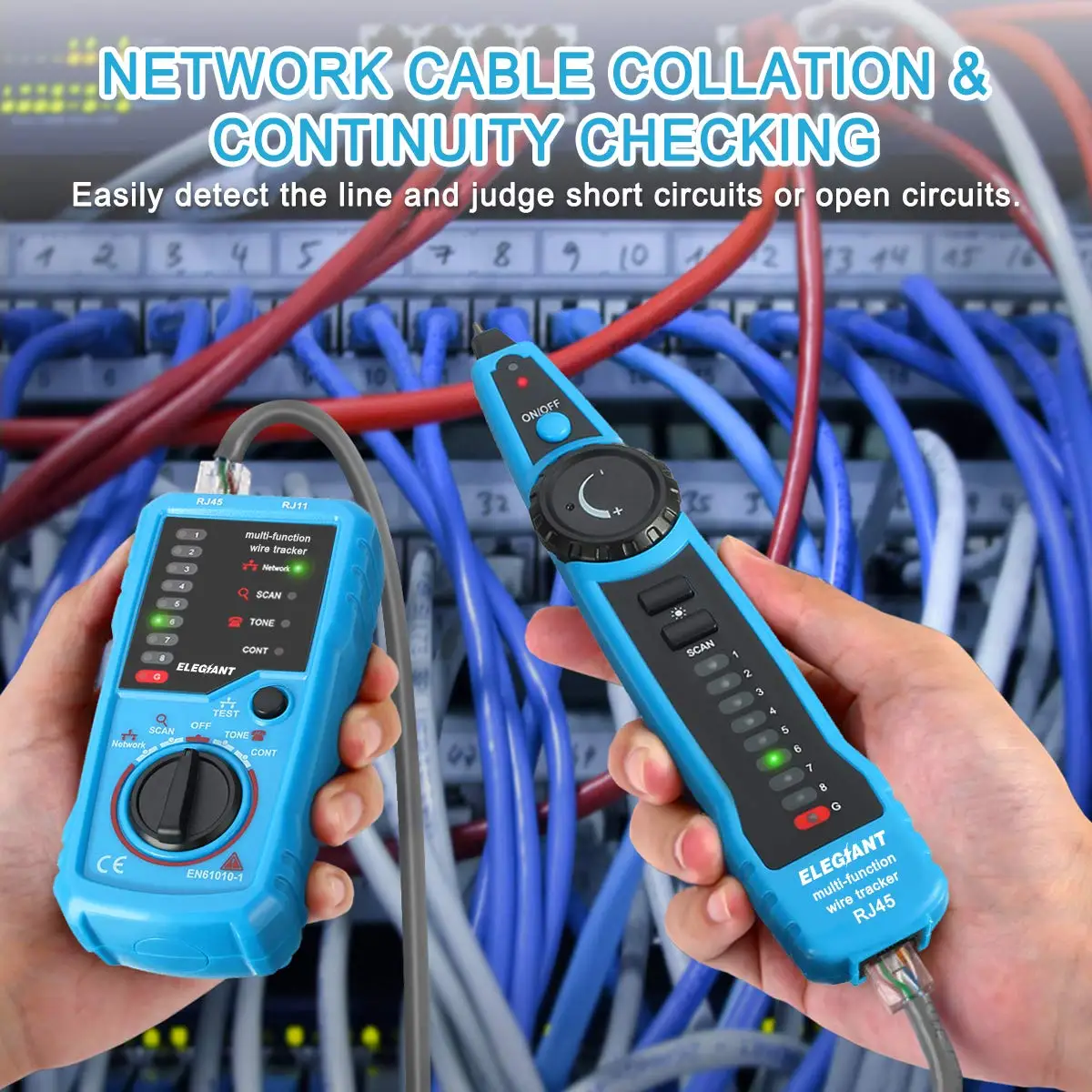

Сетевой режим-проверка правильной проводки

1. Подключите два конца кабеля Ethernet как к передатчику, так и к порту приемника RJ45, тест нажатия начнет проверку последовательности. 2. Поверните ручку функции передатчика в положение сети, нажав кнопку тестирования на передатчике, вы начнете проверку. 3. Правильно проводной кабель будет последовательно от 1 до 8, от 1 до 8, ad infinitum. Передатчик и приемник должны быть последовательны в одном порядке для стандартного Ethernet. G заземлен, и если кабель заземлен на обоих концах, перед запуском G должен светильник снова на 1. 4. В соответствии с последовательными индикаторами, получите результат сопоставления сетевого кабеля. При одновременном включении 2 или более индикаторов количество ламп указывает на количество короткого замыкания. В случае открытия цепи соответствующий индикатор последовательной линии не будет включать светильник.

TONE Mode-тестирование полярности телефонной линии или рабочего состояния

1. Поверните функцию передатчика поворотную ручку для фиксации положения. Светодиодный светильник CONT в это время не включается. 2. Кабель типа крокодил должен быть подключен к порту RJ11, не будет работать при подключении к порту RJ45. Подключите кабель с зажимом типа крокодил к тестовой линии. 3. Светодиодный светильник CONT будет гореть зеленым, если тестовая линия будет непрерывной. Зеленый светильник выцветает по мере увеличения сопротивления и будет трудно увидеть на 220k Ом.
