Последнее обновление: 07.05.2022
ATR3CMOS серия M42 + 2 ”USB3.0 TE-охлаждающая CMOS камера
Основная характеристика ATR3CMOS
Камера ATR3CMOS использует SONY Exmor,Exmor R или Exmor RSCMOSsensor в качестве устройства для сбора изображений с двухступенчатой системой охлаждения Пельтье. Это значительно увеличит на отношение сигнал-шум и уменьшит шум изображения. Кроме того, интеллектуальная внутренняя структура теплопередачи используется для передачи теплового излучения. ЭлектрическийВентилятор используется для увеличения мощности теплового излучения. USB3.0 используется в качестве данныхИнтерфейс передачи.
ATR3CMOS поставляется с усовершенствованным приложением для обработки видео и изображений ToupSky; Предоставление нескольких платформ SDK для Windows/Linux/ macOS/Android (Native C/C ++, C #/VB.NET, Python, Java,DirectShow, Twain и др.);
ATR3CMOS может широко использоваться при захвате и анализе окружающей среды при сласветильник щении, а также в астрономииПрименение.
Основная характеристикаКамера AR3CMOS следующая:
1) Стандартная крепежная камера 2 ”+ M42x0.75 с SONY Exmor, Exmor R и Exmor RSCMOSsensor
2) Разрешение в диапазоне от 1,7 м до 26 м;
3) двухступенчатое TE-охлаждение с регулируемым электрическим вентилятором;
4) Рабочая температура регулируется до заданной температуры;
5) умная структура обеспечивает эффективность теплового излучения и предотвращает возникновение проблем с влагой;
6) падение температуры до 42 градусов обеспечивает высокое качество изображения с низким уровнем шума;
7) выдержка в течение 1 часа;
8) интерфейс USB3.0 5 Гбит/сек обеспечивает высокую скорость передачи данных;
9) Ультратонкий цветовой механизм с идеальной цветопередачей;
10) с усовершенствованным приложением для обработки видео и изображений ToupSky;
11) несколько платформ SDK для Windows/Linux/macOS/Android;
ATR3CMOS техническое описание (12)Код заказа
Датчик и размер (мм)
Пиксель (мкм)
G чувствительность
ТемныйСигнал
FPS/разрешение
Биннинг
Экспозиция
ATR3CMOS26000KPAATRP126000A
26M/IMX571(C)1,8 ”(23,48x15,67)
APS-C
3,76 х3, 76
485 МВС1/30 с0,07 мВ с 1/30 с
6,8 @ 6224x4168(16 бит)
14,2 @ 6224x4168(8 бит)
37,1 @ 3104x2084
110 @ 2064x1386
1x1
1x1
2x2
3x3
0,1 мс ~ 3600 с
ATR3CMOS09000KPAATRP109000A
9M/IMX533(C)1 ”(11,28x11,28)
3,76 х3, 76
534 МВС1/30 с0,1 мВ с 1/30 с
20 @ 3008x3000(14 бит)
40 @ 3008x3000(8 бит)
62 @ 1488x1500
186 @ 992x998
1x1
1x1
2x2
3x3
0,1 мс ~ 3600 с
ATR3CMOS21000KPAATRP1021000A
21M/IMX269(C)4/3 ”(17,4x13,1)
3,3X3.3
400mvwith 1/30s0,1 мВ с 1/30 с
18 @ 5280x3956
18 @ 3952x3952
18 @ 2640x1978
75 @ 1760x1318
216 @ 584x440
1x1
1x1
2x2
3x3
9x9
0,1 мс ~ 3600 с
ATR3CMOS20000KPAATRP1020000A
20M/IMX183(C)1 ”(13,056x8,755)
2,4 х2, 4
462 МВС1/30 с0,21 мВ с 1/30 с
17,8 @ 5440x3648
41 @ 4096x2160
51 @ 2736x1824
64 @ 1824x1216
1x1,
1x1,2x2,
3x3
0,1 мс ~ 3600 с
ATR3CMOS20000KMAATRM1020000A
20 м/IMX183 (м)1 ”(13,056x8,755)
2,4 х2, 4
388 МВС1/30 с0,21 мВ с 1/30 с
(F8.0)
17,8 @ 5440x3648
41 @ 4096x2160
51 @ 2736x1824
64 @ 1824x1216
1x1,
1x1,2x2,
3x3
0,1 мс ~ 3600 с
ATR3CMOS16000KPAATRP1016000A
16M/MN34230PLJ(C)4/3 ”(17,6x13,3)
X
2413LSB89.1LSB(Усиление = 0 дБ)
22,5 @ 4640x350643,0 @ 2304x175048,0 @ 1536x1160
1x12x23x3
0,15 мс ~ 3600 с
ATR3CMOS16000KMAATRM1016000A
16M/MN34230ALJ(M)4/3 "(17,6x13,3)
X
2650LSB89.1LSB(Усиление = 0 дБ)
22,5 @ 4648x350643,0 @ 2304x175048,0 @ 1536x1168
1x12x23x3
0,15 мс ~ 3600 с
ATR3CMOS10300KPAATRP1010300A
10,3 M/IMX294(C)4/3 "(17,47x12,86)
4,63 х4, 63
419mvwith 1/30s0,12 мВ с 1/30 с
33,5 @ 3704x277838,5 @ 4096x216065 @ 2048x108096 @ x
1x1,1x1,2x2,3x3
0,15 мс ~ 3600 с
Atr3cmos07100 кПаATRP107100A
7,0 M/IMX428(C,GS)1,1 "(14,4x9,9)
4,5x4,5
2058 МВС1/30 с0,15 мВ с 1/30 с
51 @ 3200x2200
133 @ 1600x1100
1x1
1x1
0,1 мс ~ 3600 с
ATR3CMOS07100KMAATRM107100A
7,0 м/IMX428(M,GS)1,1 "(14,4x9,9)
4,5x4,5
3354 МВС1/30 с0,15 мВ с 1/30 с
51 @ 3200x2200
133 @ 1600x1100
1x1
2x2
0,1 мс ~ 3600 с
ATR3CMOS01700KPAATRP101700A
1,7 м/IMX432(C,GS)1,1 "(14,4x9,9)
9,0 Х9. 0
4910 МВС1/30 с0,3 мВ с 1/30 с
94 @ 1600x1100
1x1
0,1 мс ~ 3600 с
ATR3CMOS01700KMAATRM101700A
1,7 м/IMX432(M,GS)1,1 "(14,4x9,9)
9,0 Х9. 0
8100 МВС1/30 с0,3 мВ с 1/30 с
94 @ 1600x1100
1x1
0,1 мс ~ 3600 с
ATR3CMOS10300KMAATRM1010300A
10,3 м/IMX492 (м)4/3 "(17,47x12,86)
4,63 х4, 63
701mvwith 1/30s0,12 мВ с 1/30 с
33,3 @ 4128*2808
69,5 @ 2048*1080
96,2 @ 1360*720
8,0 @ 8184*5616
1x1,2x2,3x3,Quad *
0,15 мс ~ 3600 с
C: цвет; M: однотонный;
Quad *: Датчик IMX492 первоначально разработан как датчик с размером пикселей 2,315x2,315 мм. Мы устанавливаем по умолчаниюРазрешение 4196x2808 для лучшей чувствительности пользователей. Тем не менее, все еще открывайте оригинальный вариант разрешения для клиентов, который составляет 8184x5616. При этом чувствительность снизится до 175,38 мВ.
Другая спецификация для ATR3CMOSКамеры
Спектральный диапазон
380-650нм (с фильтр, отсекающий ИК-спектр) или 350-1050нм (сДвустороннее защитное покрытие для окон)
Баланс белого
Баланс белого ROI/ручной оттенок температурыРегулировка/NA для монохроматического датчика
Цветовая техника
Ультратонкий цветной двигатель/NA дляМонохроматический датчик
Capture/Control SDK
Windows/Linux/macOS/Android несколькоПлатформа SDK (встроенный C/C ++, C #/VB.NET, Python, Java, DirectShow, Twain и т. Д.);
Система записи
Фотография и кино
Система охлаждения *
Двухступенчатая система охлаждения TE-42 °C ниже температуры окружающей среды
Рабочая среда
Рабочая температура (в сантиметрах)
-10 ~ 50
Температура хранения (в сантиметрах)
-20 ~ 60
Рабочая влажность
30 ~ 80% RH
Влажность хранения
10 ~ 60% RH
Питание
DC 5V через ПК USB порт
Внешний адаптер питания для системы охлаждения,DC12V, 3A
Программная среда
Операционная система
Microsoft®Окна®XP/Vista / 7/8/10 (32 и 64 бит)
OSx(Mac OS X)
Linux
Требования к ПК
ЦП: равно Intel Core2 2,8 ГГц или выше
Память: 2 ГБ и более
Порт USB: высокоскоростной порт USB2.0
Дисплей: 17 ”или больше
CD-ROM
Корпус камеры ATR3CMOS, изготовленный из прочного сплава, обеспечивает высокую прочностьОбязанность, решение для рабочей лошадки. Камера имеет высокое качество от IR-CUT доЗащитите датчик камеры и блокируйте ИК-подсветку. Движущиеся детали в комплект не входят.Эти меры обеспечивают надежное и надежное решение с увеличенным сроком службы, когдаПо сравнению с другими промышленными камерами.

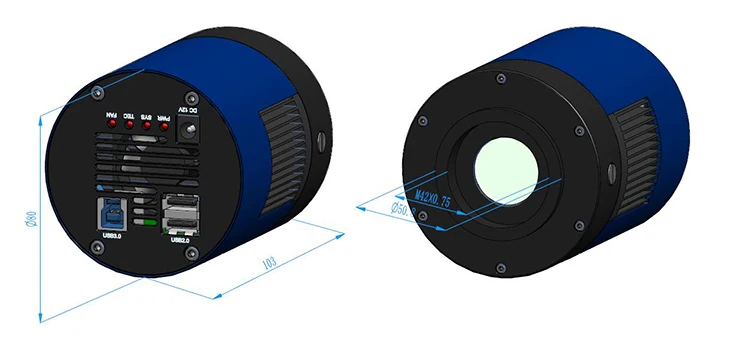

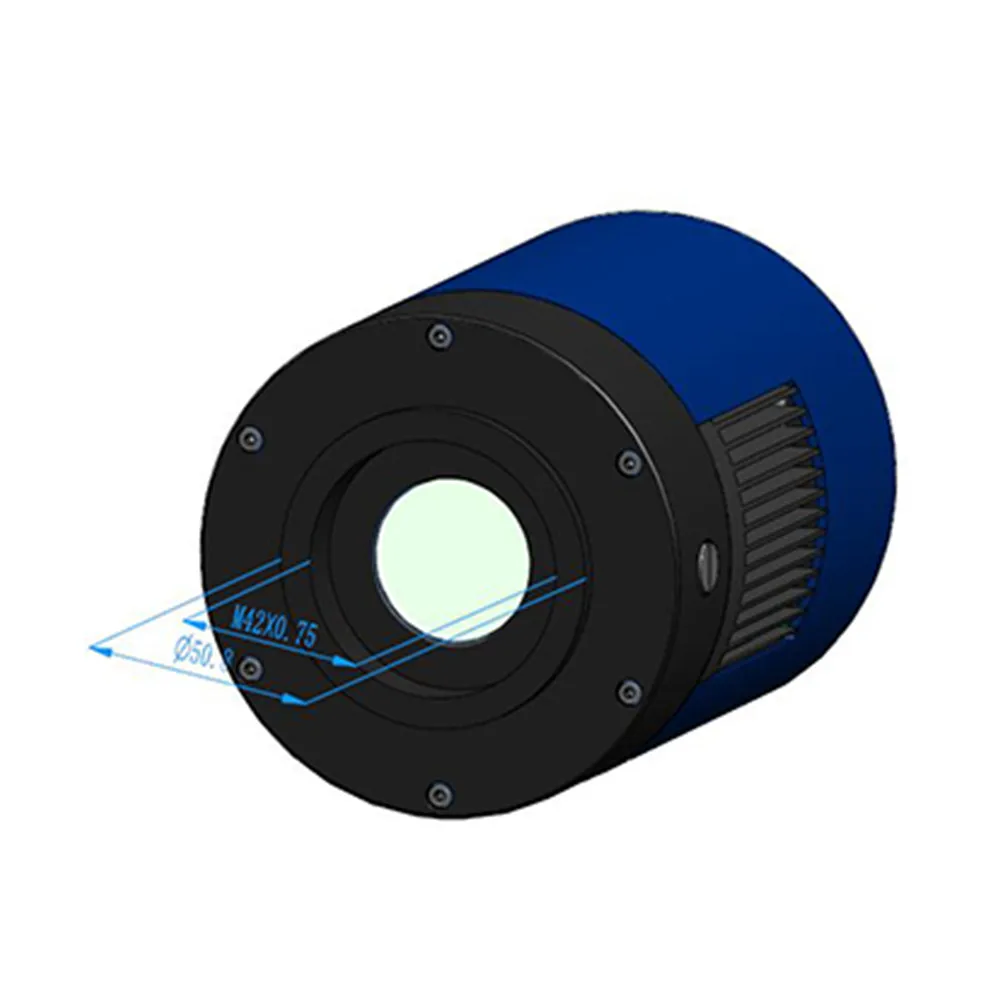

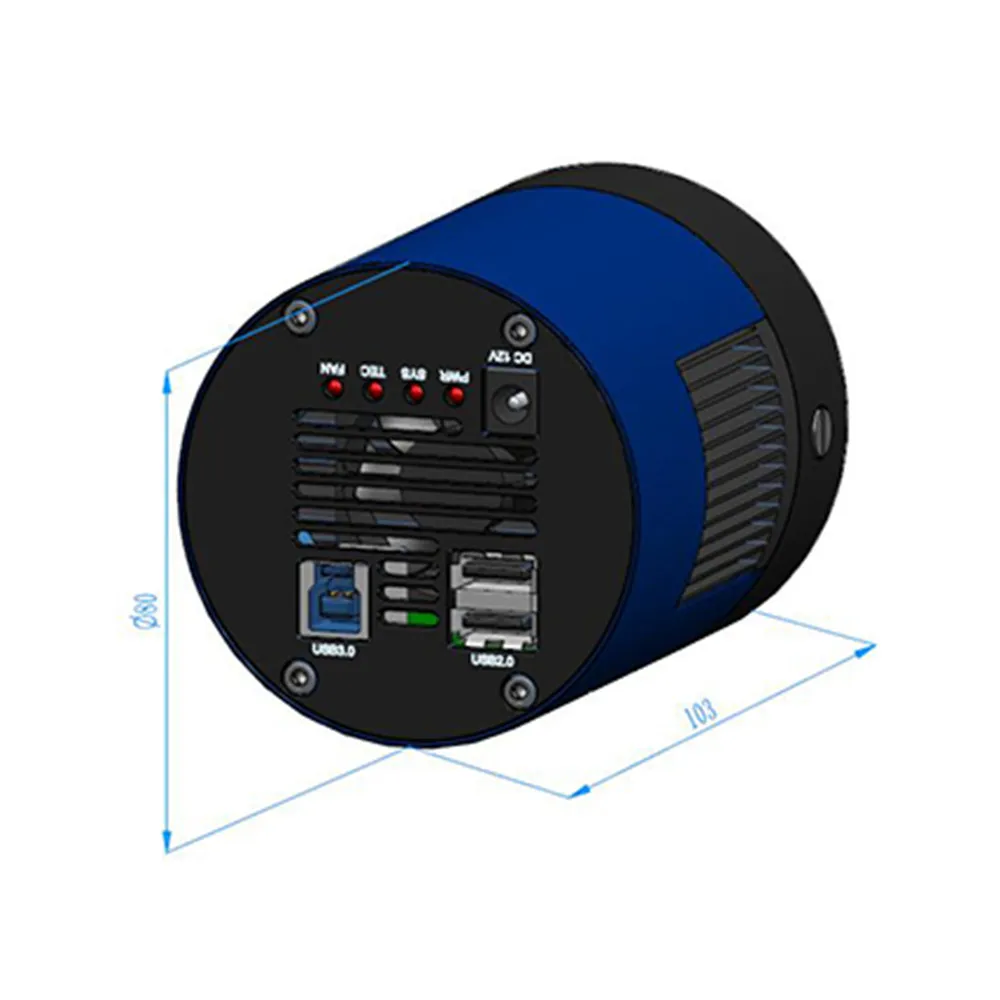

Размеры: atr3cmos
1 напрямую с 2-дюймовым телескопом (не рекомендуется);
2 напрямую с телескопом с наружной резьбой m42x0, 75;
Адаптер 3ATR3CMOS + M42x0.75 до 1,25 "с телескопом 1,25";
Адаптер 4ATR3CMOS + M42x0.75 на 2 ”с телескопом 2”;

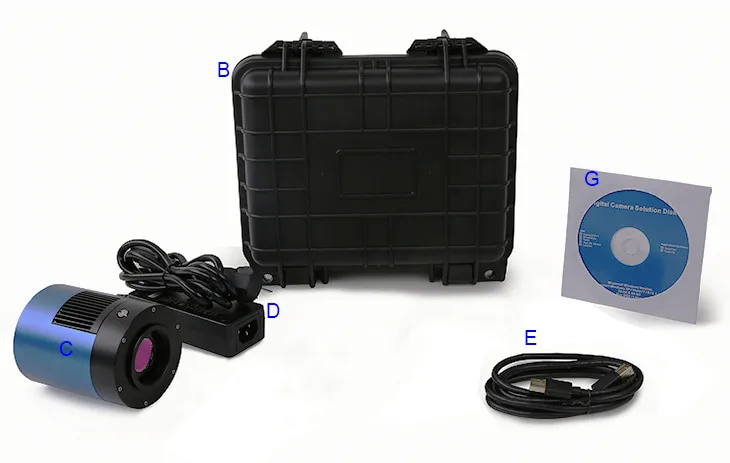

Информация об упаковке ATR3CMOS
Информация об упаковке ATR3CMOS
Посылка
А
Коробка д: 50 см Ш: 30 см в: 30 см (20 шт., 12 ~ 17 кг/коробка, 0045 м3), не показаны на фото
Б
3-A защитное оборудование чехол: Д: 28 см Ш: 23 см в: 15 см (1 шт., 3,9 кг/коробка); Размер коробки: Д: 28,2 смШ: 16,7 см В: 25,5 см (TBD)
C
Камера серии ATR3CMOS (M42x0.75 Mount + 2 ”adapter)
D
Адаптер питания: Вход: 100 ~ 240 В переменного тока, 50 Гц/60 Гц, выход: 12 В постоянного тока, 3 А
Е
Высокоскоростной кабель с позолоченными разъемами USB 1,5 A male to B male/м
G
CD (драйвер и программное обеспечение, Ø12cm)
Дополнительные аксессуары
H
Адаптер M42x0.75 (камера) к C-mount (номер детали: 208009)
I
Адаптер M42X0.75 (камера) на 1,25 ”(телескоп) (номер детали: 208004)
J
Адаптер M42x0.75 (камера) на 2 ”(телескоп) (номер детали: 208005)
Слева направо
A) камера ATR3CMOS с креплением m42x0, 75;
B) камера ATR3CMOS + адаптер m42x0, 75 (камера) к C-mount;
C) камера ATR3CMOS + адаптер M42X0.75 (камера) на 1,25 ”(телескоп);
D) камера ATR3CMOS + адаптер M42X0.75 (камера) на 2 ”(телескоп)
