Последнее обновление: 04.03.2022

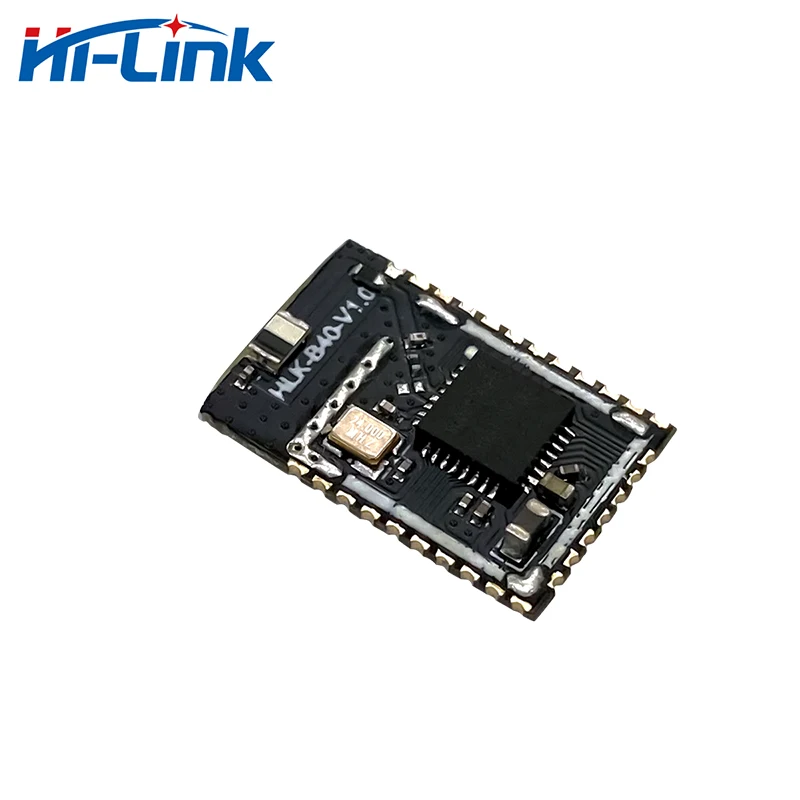

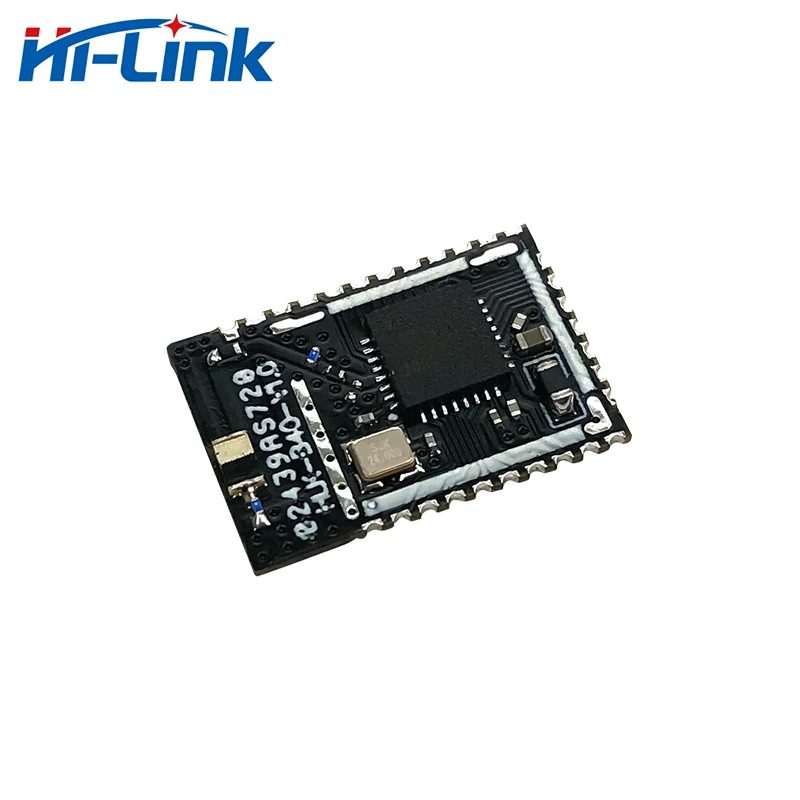

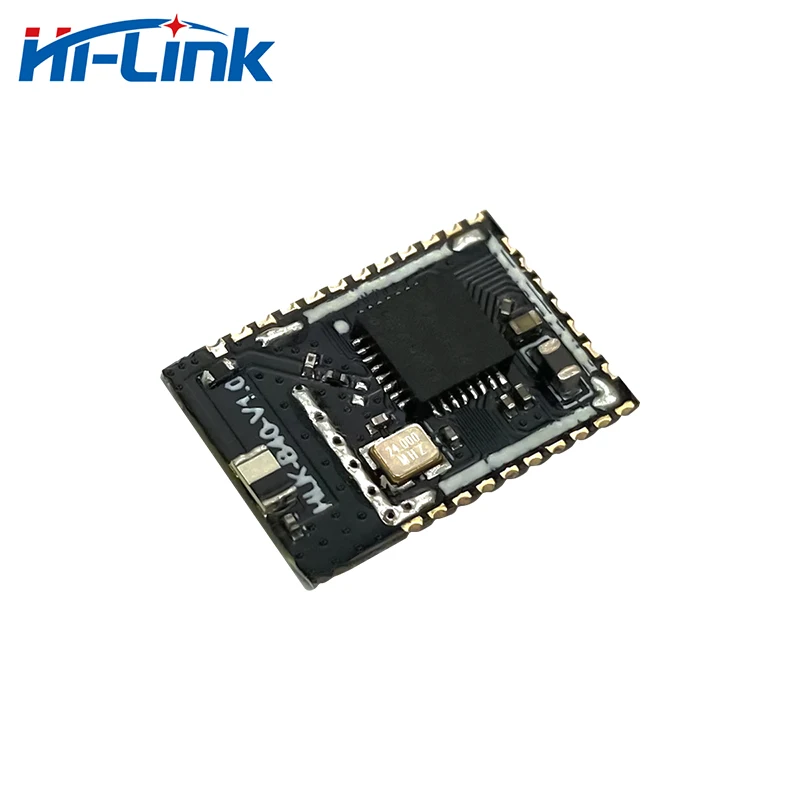

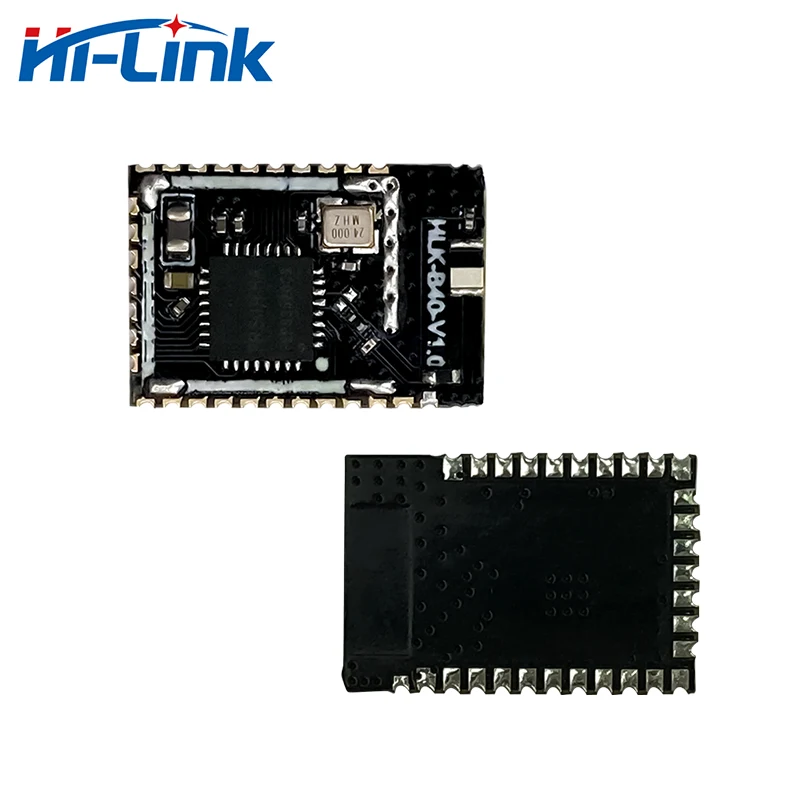

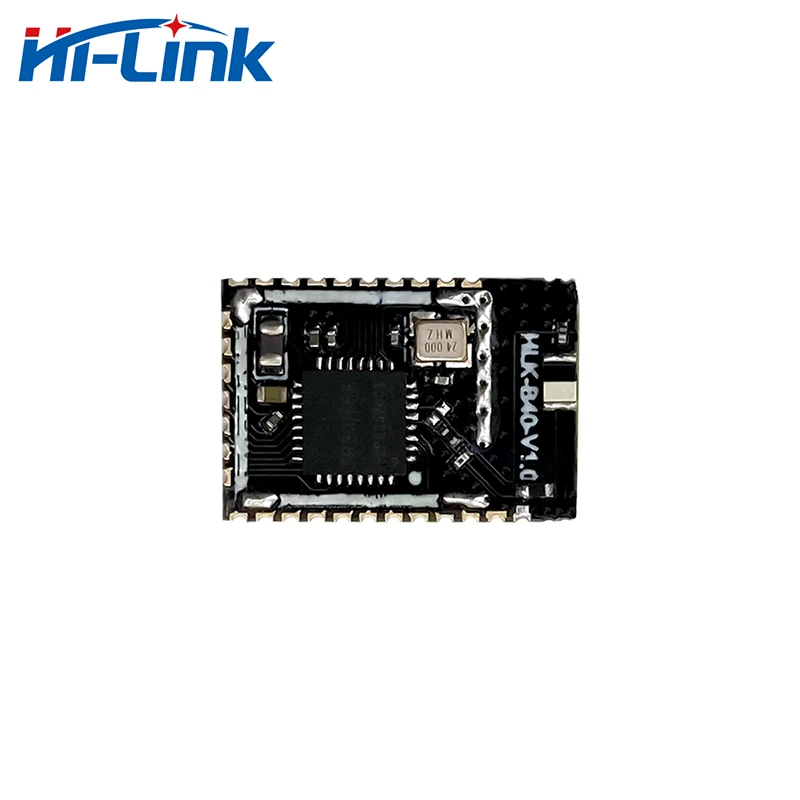

HLK-B40-это своего рода модуль Bluetooth передачи последовательного порта Master-Slave на основе
BLE5.1
Все виды устройств с последовательным портом могут использовать Беспроводную Bluetooth для отправки и получения данных просто и быстро через этот модуль.
Основные функции и особенности:
Main частоты 48 МГц, 32-битный процессор ARM Cortex M3 ядро
Быстрая и стабильная передача последовательного порта Bluetooth, скорость последовательного порта до
921600
Флуоресцентный
Bluetooth Master-to-one
, Который может быть установлен в режиме host orslave, поддерживает привязку шифрования
Переключение Bluetooth с машинного режима может быть подключено
До 20 хост-устройств
В то же время, поддержка пользовательских данных вещания
Основываясь на BLE5.1, он быстрее и имеет более продолжительное расстояние передачи и может
От 40 до 100 м в открытой среде
Поддерживаемые режимы медленной мощности,
Токи сна до 6 μA
И настраиваемые интервалы подключения и трансляции
Выходная мощность передачи Bluetooth может быть настроена до 10 дБм и получает до-95дбм
Поддержка OTA Bluetooth беспроводного модуля обновления прошивки, параметры модуля беспроводной конфигурации
Высококачественная керамическая антенна по умолчанию увеличивает расстояние передачи и включает внешнюю антенну
Встроенный сторожевой, долгую и надежную работу времени
Размер ультразвукового ультразвука
14 мм × 9,5 мм × 2 мм
Wide рабочее напряжение 1,8 до 4,2 V,
Типичные 3,3 V
Высококлассные выходные контакты (UART, I2C, SPI, до 15 GPIOs, до 4 ADCs, до 6 PWMs) обеспечивают гибкое и глубокое аппаратное и программное обеспечение, услуги по разработке на заказ
Упаковочный лист:
Модуль B40 * 5
Принцип передачи
HLK-B40-это экономичный интегрированный прозрачный модуль передачи Bluetooth Master-slave, введенный Hi-Link, предназначенный для того, чтобы позволить только устройствам последовательного пользователя быстро и легко использовать Bluetooth для беспроводной передачи данных, С помощью серийной передачи, пользователям не нужно заботиться о сложном стеке протоколов Bluetooth и RFcircuit, просто передача последовательного порта, Данные могут передаваться непосредственно через беспроводное соединение Bluetooth.
Передача коротка для прозрачной передачи, означает, что роль модуля эквивалентна серийному порту и bluetooth-соединению между созданием прозрачного трубопровода передачи, пользователь в последовательном порту, который выдает данные, будет передан на устройство, подключенное через Bluetooth, Данные, отправленные через Bluetooth, также будут отправлены в последовательный порт, всем пользователям процесса не нужно беспокоиться о сложном соединении Bluetooth, как достичь, HLK-B40 модуль от начала до конца-это только оригинальная передача данных и передача данных без удобства пользователя и его передачи.
Принцип схемы передачи Bluetooth-последовательный порт выглядит следующим образом:
Этот модуль может быть подключен несколькими хост-устройствами Bluetooth во время работы в качестве аксессуаров Bluetooth, включая другие модули B40 в качестве хостов.
При многократном подключении данные, полученные от последовательного порта машинного модуля, передаются через Bluetooth на каждое подключенное хост-устройство, каждая информация от подключенных хост-устройств также пересылается к последовательному порту из машинного модуля.

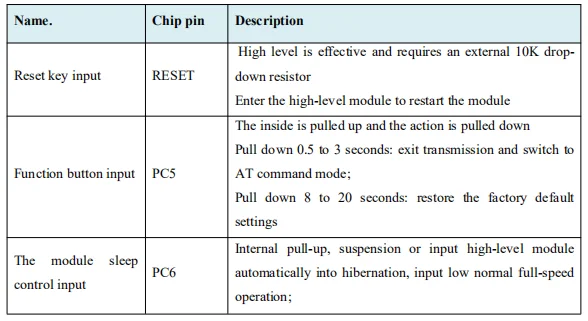

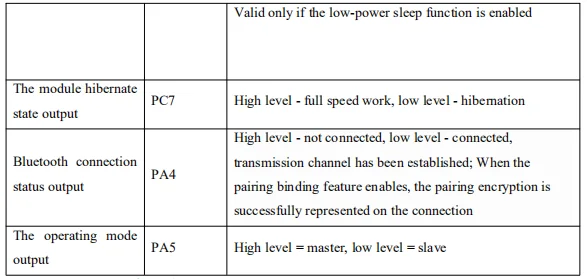

Описание функций ввода и вывода
Свяжитесь со мной, если вам нужен полный документ.
