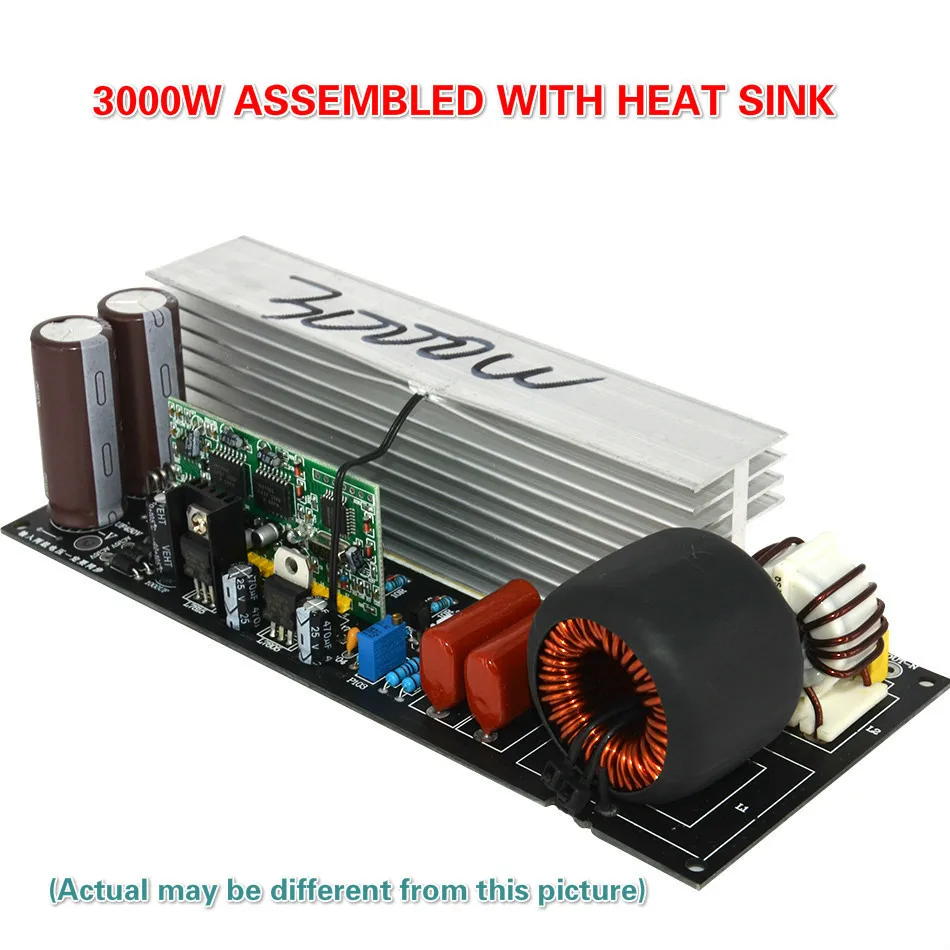

Инверторная плата немодулированного синусоидального сигнала, 1000 Вт 2000 Вт 3000 Вт, модифицированный синусоидальный сигнал, пост-усилитель сделай сам, задняя панель 4

Инвертор немодулированного синусоидального сигнала, 1000 Вт, 2000 Вт, 3000 Вт, 5000 Вт, модифицированный синусоидальный пост-усилитель

Название продукта: коррекция чистой синусоидальной волны смены пластины инвертора

Входное напряжение: DC380V.

Входное напряжение: AC16V.

Выходное напряжение: AC220V.

Выходная частота: 50/60Гц "регулируемая."

Форма выходного сигнала: чистая Синусоидальная волна.

1000 Вт используется силовая трубка: 4 / 20N60

Характеристики печатной платы: 200x85x50мм.

Примечание.Если вы выберете набор "сделай сам", там будетНабор для творчества,Покупателям необходимо самостоятельно сварить компонент.

Инструкции:

Продукт представляет собой модифицированный синусоидальный инвертор, модифицированные синусоидальные инверторы, модифицированный синусоидальный инвертор может 1000 Вт/2000 Вт/3000 Вт и т. д...., изменение чистого синусоидального инвертора. После первой коррекции снятой волновой инверторной ступени силовой трубки не следует, затем посмотрите на несколько изменений волновой трансформатор трансформатора, посмотрите на вторичную цепь трансформатора является параллельной или последовательной, опять же плюс параметры трансформатора, Модифицированная синусоида волновой трансформатор вторичная параллельно в каждом из трансформаторов вторичная плюс 16 кругов. Модифицированный синусоидальный Трансформатор вторичный-тандемный тип, в каждом трансформаторе вторичный Плюс восемь кругов. Затем добавьте коррекцию волновой трансформатор где лапка небольшого напряжения трансформатора пустой параметр, это малые параметры напряжения с помощью одинарный медный провод 0,6, при котором обмотка трансформатора: 5 кругов, это малое напряжение-это соединение переменного тока: 16 в положение. (Примечание: Не открывайте магнитный трансформатор плюс параметры) параметры трансформатора после добавления необходимо принять модифицированные синусоидальные Инверторные конденсаторы напряжения обменять 220 мкФ/450V, помните: модифицированный синусоидальный инвертор, конденсатор высокого напряжения, положительный терминал имеет сопротивление обратной связи, сопротивление несколько сотен к, Но и для Большой Точки сопротивления не повышается напряжение. «Испытательные конденсаторы напряжения с повторным зарядом (положительное/отрицательное) напряжение составляет 380 В постоянного тока, после нормального тестового напряжения Используйте линию связи с пластиной после уровня синусоидальной волны, после уровня выходное напряжение панели: ac220 в/50 Гц, форма выходного сигнала: чистая Синусоидальная волна.
