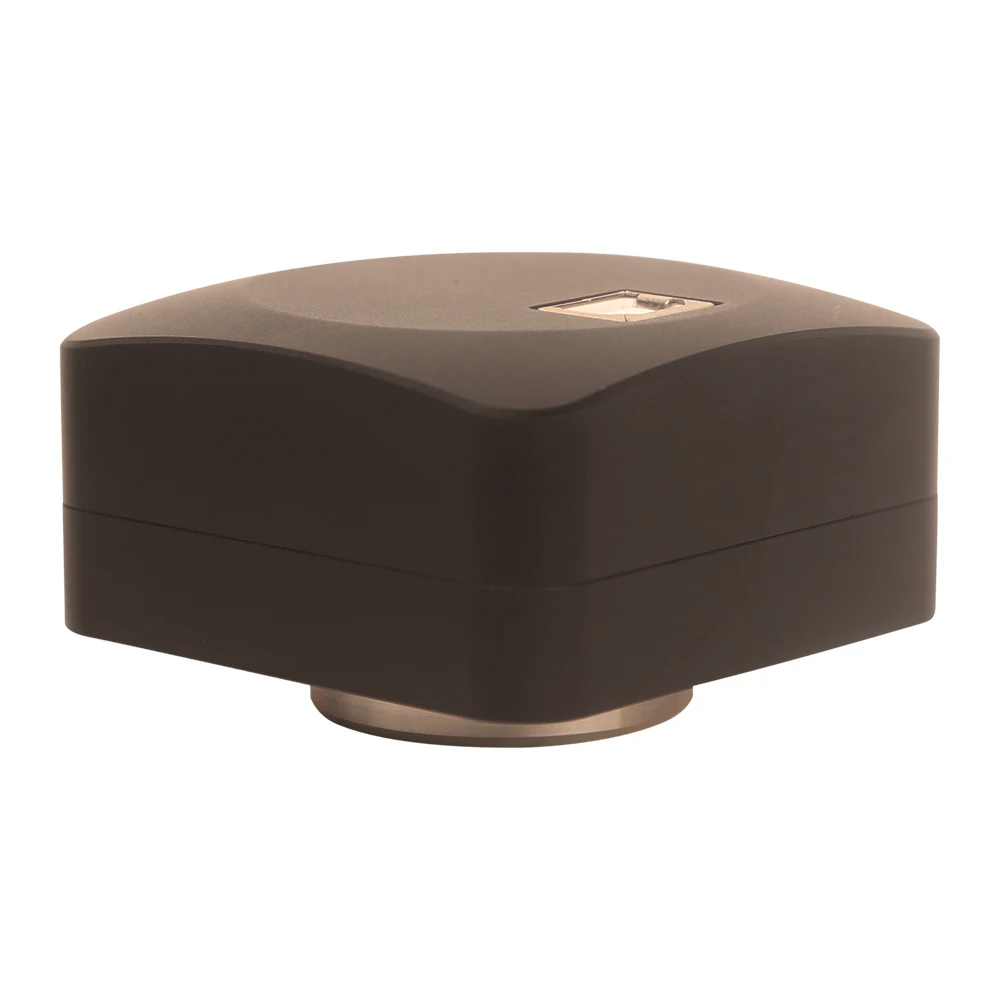

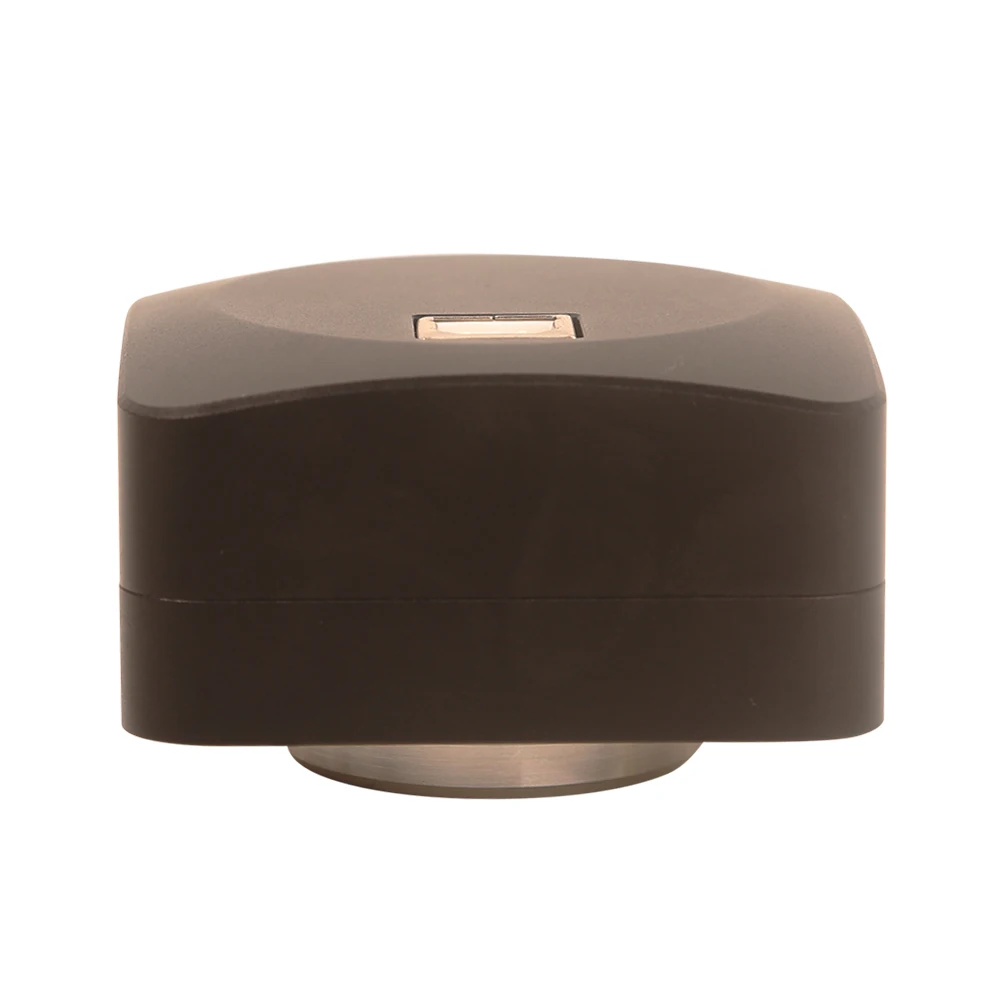

E3ISPM 8,3 M 70fps флуоресцентные микроскопы Цифровая Камера Экспозиция 15s высокая скорость

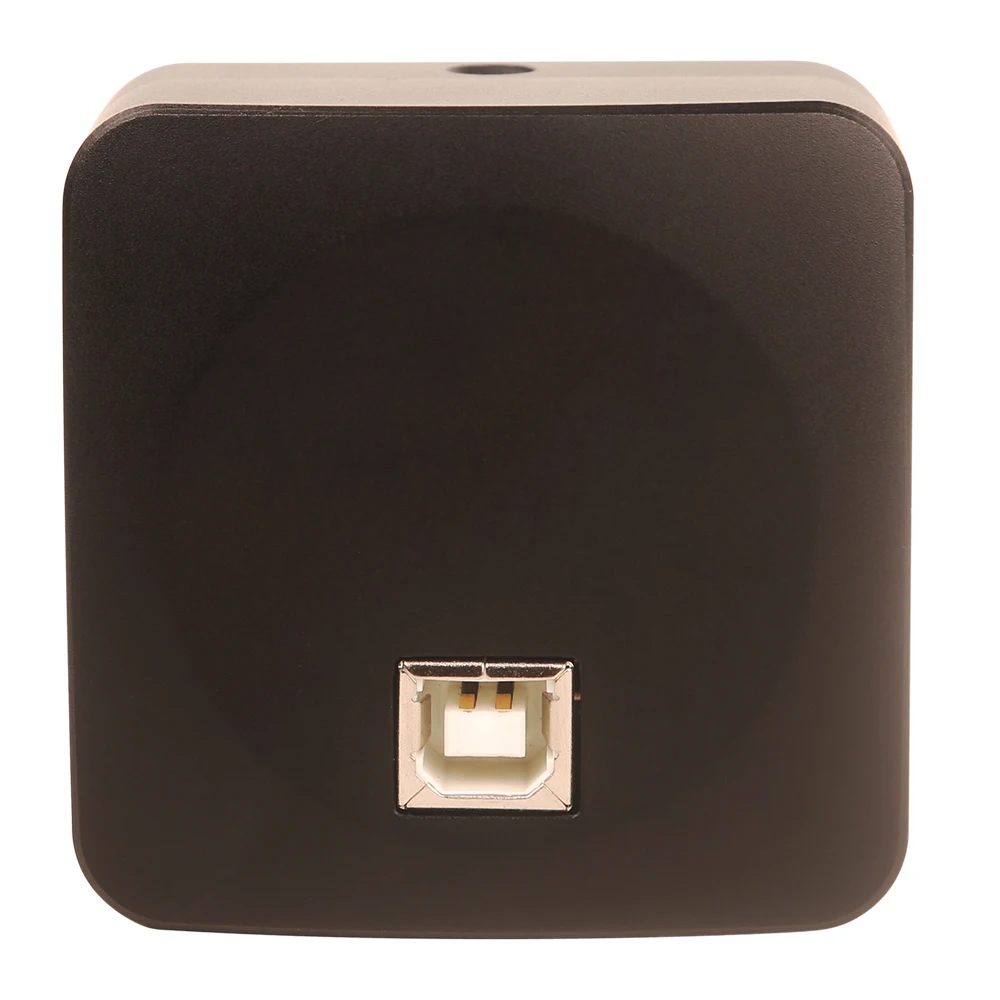

E3ISPM использует датчик SONY Exmor CMOS в качестве устройства для выбора изображений и USB3.0 используется в качестве интерфейса передачи.

E3ISPM оборудования резолюции варьируются от 3,1 м до 20 м и интегрированным кнопкам прост в управлении держатель из алюминиевого сплава CNC компактный корпус.

E3ISPM интегрирован с 12 бит ультра-тонкойТМАппаратный процессор изображения видеосигнала (сверхтонкийТМHISP VP) для Demosaic, регулировки, автоматической экспозиции, регулировки усиления, одного пускового баланса белого, регулировки цветопередачи, регулировки насыщенности, гамма-коррекции, регулировки яркости, регулировки контрастности, bayer и, наконец, формирует исходные данные для вывода 8/12 бит. Это перенесет тяжелую нагрузку на обработку с ПК на сверхтонкуюТМHISP VP и значительно ускоряет скорость обработки.

E3ISPM поставляется с передовым приложением для обработки видео и изображений; Предоставляет Windows/Linux/ OSX несколько платформ SDK; Native C/C + +, C #/VB.NET, DirectShow, Twain Control API;

E3ISPM может быть широко использован в ярком поле светильник окружающей среды и микроскоп изображения захвата и анализа с более высокой частотой кадров.

Основные характеристики камер E3ISPM:

1) SONY Exmor, Exmor R (задняя подсветка), Exmor RS CMOS сенсор с интерфейсом USB3.0;

2) переключатель глубины 8/12 бит в режиме реального времени (в зависимости от датчика);

3) Интерфейс Ultra-fineTM HISP VP и USB3.0 5 Гбит/с обеспечивает высокую частоту кадров (до 15 кадров для разрешения 20 м);

4) Супер высокая чувствительность до 1120мв (IMX264);

5) сверхнизкий уровень шума и низкое рассеивание энергии с помощью параллельного преобразования A/D;

6) с Аппаратное Разрешение среди 3,1 м до 20 м;

7) рулонный затвор или глобальный затвор;

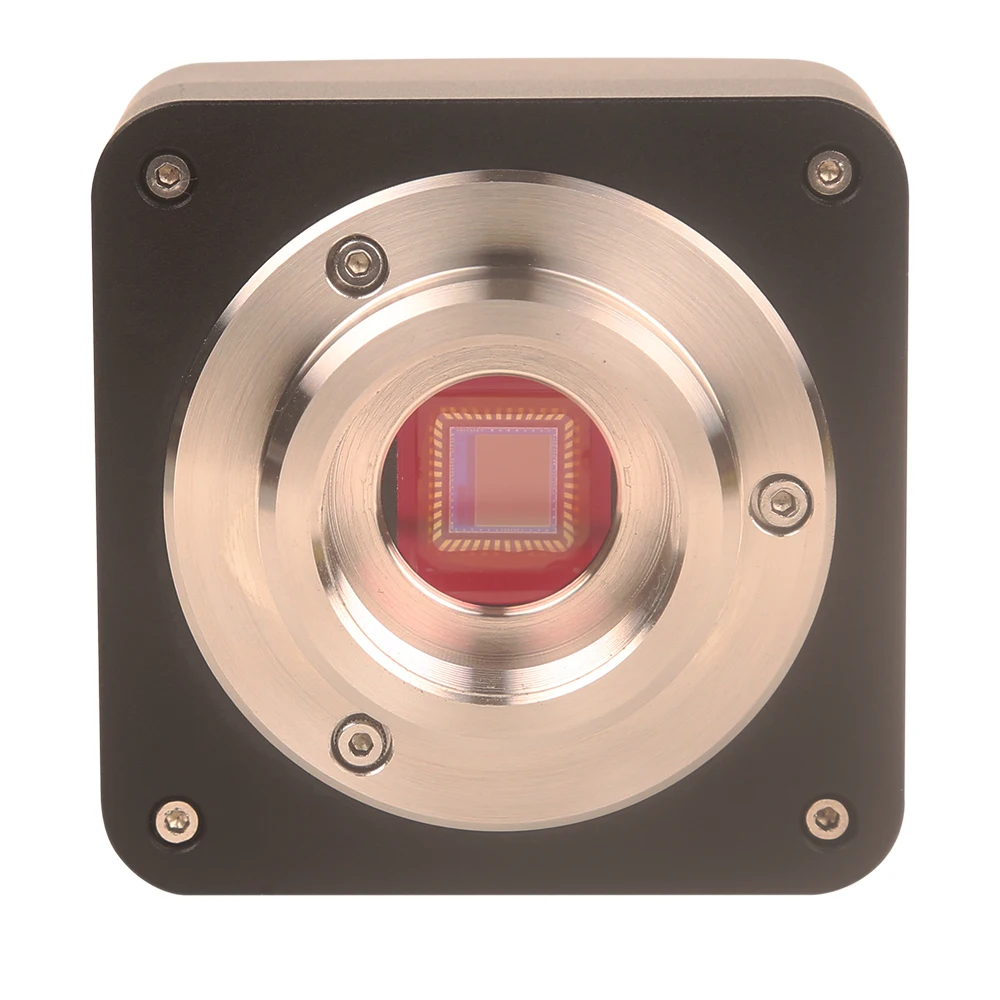

8) Стандартная C-Mount камера;

9) корпус из алюминиевого сплава с ЧПУ;

10) с передовым приложением для обработки видео и изображений;

11) предоставление Windows/Linux/Mac OS нескольких платформ SDK;

12) Native C/C + +, C #/VB.Net, DirectShow, Twain, LabView

Код заказа

Датчик И размер (мм)

Пиксель (мкм)

Чувствительность G

Темный сигнал

FPS/разрешение

Binning

Воздействие

E3ISPM21000KPA IP121000A (Новый)

21 м/IMX269 (C) 4/3 "(17,4x13,0)

3,3 x3.3

399mv с 1/30С Отсчетом 0.1mv с 1/30С Отсчетом

17 @ 5280x3954

17 @ 3952x3952

56 @ 2640x1976

67 @ 1760x1316

192 @ 584x438

1x1

1x1

2x2

3x3

9x9

0,1 мс ~ 15 с

E3ISPM20000KPA IP120000A

20 м/IMX183(C) 1 "(13,06x8,76)

2,4 x2.4

462mv с 1/30С Отсчетом 0.21mv с 1/30С Отсчетом

15 @ 5440x3648

50 @ 2736x1824

60 @ 1824x1216

1x1 2x2

3x3

0,1 мс ~ 15 с

E3ISPM18000KPA IP118000A (Новый)

18M/SONY Special(C) 1/2.2 "(5,86x4,46)

1,2 x1.2

130mv с 1/30С Отсчетом 0.1mv с 1/30С Отсчетом

17 @ 4880x3720

40 @ 2448x1836

50 @ 1728x1296

1x1

2x2

3x3

0,1 мс ~ 15 с

E3ISPM15600KPA IP115600A (Новый)

15,6 M/SONY Special (C) 1,1 "(13,0x13,0)

3,3 x3.3

399mv с 1/30С Отсчетом 0.1mv с 1/30С Отсчетом

17 @ 3952x3952

56 @ 1976x1976

67 @ 1316x1316

1x1

2x2

3x3

0,1 мс ~ 15 с

E3ISPM12300KPA

IP112300A (Новый)

12,3 м/IMX304(C,GS)

1,1 ”(14,13x10,35)

3.45x3.45

1146mv с 1/30С Отсчетом 0.1mv с 1/30С Отсчетом

23,4 @ 4096x3000

46,3 @ 2048x1500

1x1

1x1

0,244 мс ~ 15 с

E3ISPM12000KPA IP112000A

12 м/IMX226(C) 1/1.7 "(7,40x5,55)

1.85x1.85

280mv с 1/30С Отсчетом 0.1mv с 1/30С Отсчетом

25 @ 4000x3000 50 @ 2048x1080

1x1

2x2

0,1 мс ~ 15 с

E3ISPM09000KPA IP109000A (Новый)

9,0 M/IMX305(C,GS) 1 "(14,13x7,45)

3.45x3.45

1146mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

34 @ 4096x2160 60 @ 2048x1080

1x1

1x1

0,1 мс ~ 15 с

E3ISPM09000KPB IP109000B (Новый)

9,0 M/IMX533(C) 1 "(11,31x11,28)

3.76x3.76

535mv с 1/30С Отсчетом 0.04mv с 1/30С Отсчетом

40 @ 3008x3000 123 @ 1488x1500

186 @ 992x998

1x1

2x2

3x3

0,1 мс ~ 15 с

E3ISPM08300KPA

IP108300A (Новый)

8,3 м/IMX274(C)

1/2.5 ”(6,22x3,50)

1.62x1.62

236mv с 1/30С Отсчетом 0.1mv с 1/30С Отсчетом

32 @ 3840x2160

65 @ 1920x1080

1x1

2x2

0,244 мс ~ 15 с

E3ISPM08300KPB

IP108300B (Новый)

8,3 м/IMX334(C)

1/1.8 ”(7,68x4,32)

2.0x2.0

505mv с 1/30С Отсчетом 0.1mv с 1/30С Отсчетом

35 @ 3840x2160

60 @ 1920x1080

1x1

2x2

0,02 мс ~ 15 с

E3ISPM08300KPC

IP108300C (Новый)

8,3 м/IMX485(C)

1/1.2 ”(11,14x6,26)

2.9x2.9

2188mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

45 @ 3840x2160

70 @ 1920x1080

1x1

2x2

0,02 мс ~ 15 с

E3ISPM06300KPA IP106300A

6,3 м/IMX178(C) 1/1.8 "(7,37x4,92)

2.4x2.4

425mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

30 @ 3072 x2048 38 @ 1536x 1024

@ 8 или 12 бит

1x1

2x2

0,1 мс ~ 15 с

E3ISPM06300KPB

IP106300B (Новый)

6,3 м/IMX178(C) 1/1.8 "(7,37x4,92)

2.4x2.4

425mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

59 @ 3072 x2048 59 @ 1536x 1024 @ 8 или 10 бит

1x1

2x2

0,02 мс ~ 15 с

E3ISPM05000KPA IP105000A (Новый)

5,0 M/IMX264(C,GS) 2/3 ”(8,45x7,07)

3.45x3.45

1146mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

35 @ 2448x2048

50 @ 1224x1024

1x1 1x1

0,1 мс ~ 15 с

E3ISPM03100KPA IP103100A (Новый)

3,1 M/IMX265(C,GS) 1/1.8 "(7,07x5,30)

3.45x3.45

1146mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

53 @ 2048x1536

85 @ 1024x768

1x1

1x1

0,1 мс ~ 15 с

E3ISPM03100KPB IP103100B

3,1 M/IMX123(C) 1/2.8 "(5,12x3,84)

2.5x2.5

600mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

50 @ 2048x1536

50 @ 1920x1080

1x1 1x1

0,1 мс ~ 15 с

  E3ISPM02000KPA IP102000A (Новый)

2 м/IMX385(C) 1/2 "(7,2x4,05)

3.75x3.75

2350mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

125 @ 1920x1080

1x1

0,1 мс ~ 15 с

E3ISPM01500KPA IP101500A (Новый)

1,5 м/IMX273(C,GS) 1/2.9 "(4,968x3,726)

3.45x3.45

1146mv с 1/30С Отсчетом 0.15mv с 1/30С Отсчетом

164 @ 1440x1080

320 @ 720x540

1x1

2x2

0,1 мс ~ 15 с

C: цвет; M: монохромный; GS: Global Shutter

Другие спецификации для камеры E3ISPM

Спектральный диапазон

380-650нм (с фильтр, отсекающий ИК-спектр)

Баланс белого

ROI баланс белого/ручная регулировка темпа оттенка/NA для монохроматического датчика

Цветовая техника

Ультра-тонкийТМHISPVP /NA для монохроматического датчика

API захвата/управления

Native C/C + +, C # /VB.Net, DirectShow, Twain и Labview

Система записи

Натюрморт и кино

Система охлаждения *

Натуральный

Рабочая среда

Рабочая температура (в сантиметрах)

-10 ~ 50

Температура хранения (в сантиметрах)

-20 ~ 60

Рабочая влажность

30 ~ 80% относительной влажности

Влажность хранения

10 ~ 60% относительной влажности

Источник питания

5 в постоянного тока через usb-порт ПК

Среда программного обеспечения

Операционная система

Microsoft®Окна®Windows XP / Vista / 7/8/10 (32 & 64 бит)

OSx(Mac OS X)

Linux

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или более поздней версии

Память: 2 Гб или более

Usb-порт: Высокоскоростной Порт USB3.0

Дисплей: 17 ”или больше

CD-ROM

Размеры E3ISPM

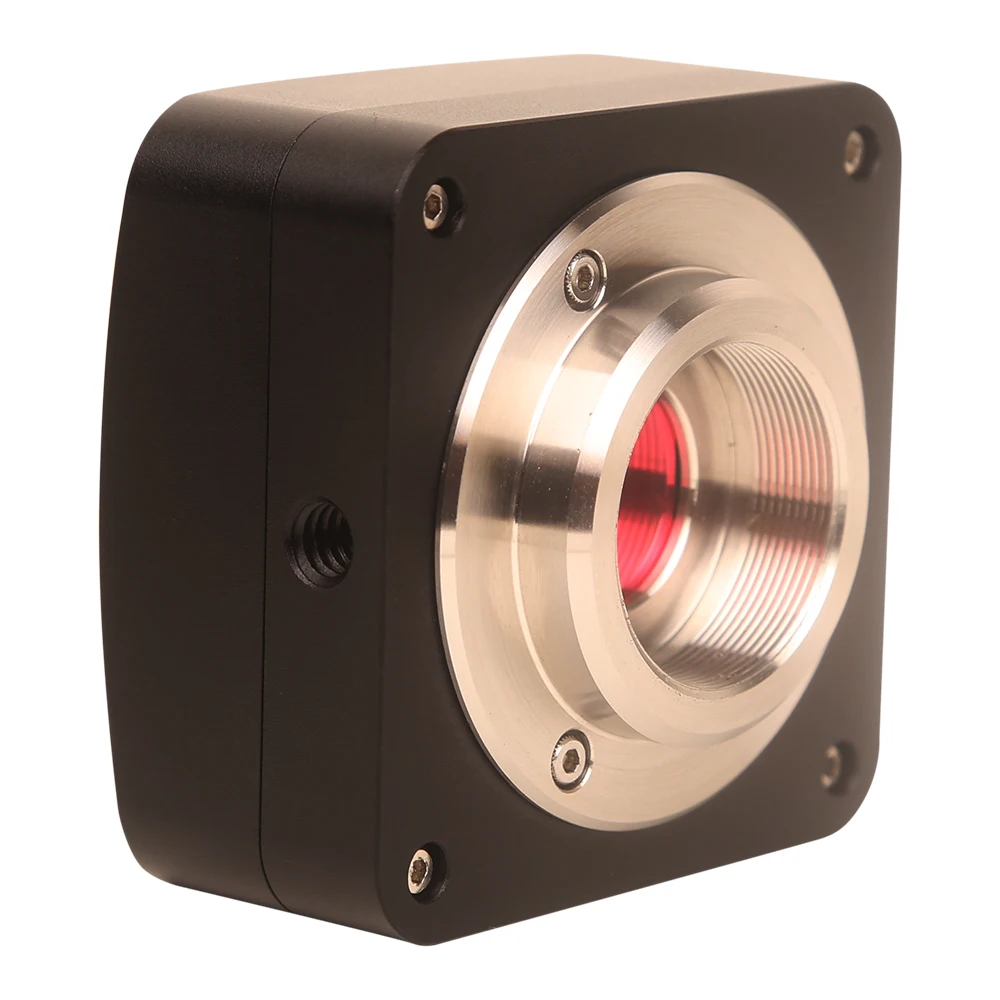

Корпус E3ISPM, изготовленный из жесткого алюминиевого сплава с ЧПУ, обеспечивает тяжелое решение для рабочей лошади. Камера разработана с IR-CUT высокого качества для защиты датчика камеры. В комплект не входят подвижные детали. Эта конструкция обеспечивает надежное и надежное решение с увеличенным сроком службы по сравнению с другими промышленными камерами.

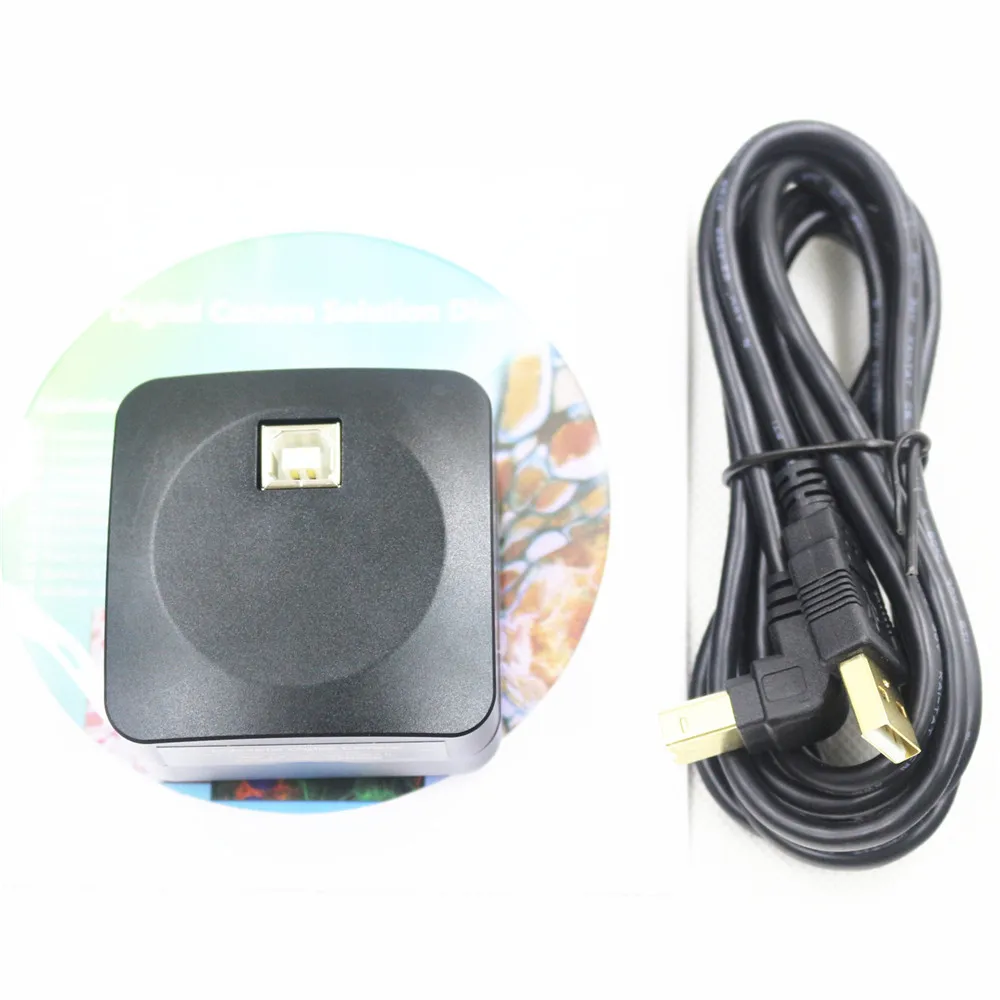

Стандартный упаковочный лист камеры

A

Коробка L:52 см W:32 см H:33 см (20 шт, 12 ~ 17 кг/коробка), не показана на фото

B

Подарочная коробка L:15 см W:15 см H:10 см (0,58 ~ 0,6 кг/коробка)

C

E3ISPM серия USB3.0 C-mount CMOS камера

D

Высокоскоростной кабель с позолоченными разъемами USB3.0 A male to B/2,0 m

E

CD (драйвер и утилиты программного обеспечения, Ø12cm)

Дополнительный аксессуар

F

Регулируемый адаптер объектива

C-крепление для окуляра диаметром 23,2 мм (Пожалуйста, выберите 1 из них для вашего микроскопа)

108001/AMA037 108002/AMA050 108003/AMA075

108004/AMA100

C-mount to dia.31,75 мм Трубка окуляра (Пожалуйста, выберите 1 из них для своего телескопа)

108008/ATA037 108009/ATA050 108010/ATA075

108011/ATA100

G

Фиксированный адаптер объектива

C-крепление для окуляра диаметром 23,2 мм (Пожалуйста, выберите 1 из них для вашего микроскопа)

108005/FMA037 108006/FMA050 108007/FMA075

108008/FMA100

C-Mount to dia.31,75 мм Трубка окуляра (Пожалуйста, выберите 1 из них для своего телескопа)

108011/FTA037 108012/FTA050 108013/FTA075

108014/FTA100

Примечание: для дополнительных элементов F и G, пожалуйста, укажите тип камеры (C-mount, микроскоп камеры или телескоп камеры), инженер ToupTek поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего применения;

H

108015 (диаметр от 23,2 мм до 30,0 мм кольцо)/переходное кольцо для трубки окуляра 30 мм

I

108016(Dia.23.2mm до 30,5 мм кольцо общее количество)/переходных кольцевых адаптеров для 30,5 мм окуляр трубки

J

108017 (диаметр 23,2 мм до 31,75 мм кольцо)/переходное кольцо для окуляра 31,75 мм трубка

К

Набор для калибровки

106011/TS-M1(X = 0,01 мм/100Div.); 106012/TS-M2(X,Y = 0,01 мм/100Div.); 106013/TS-M7(X = 0,01 мм/100Div. 0,10 мм/100Div.)

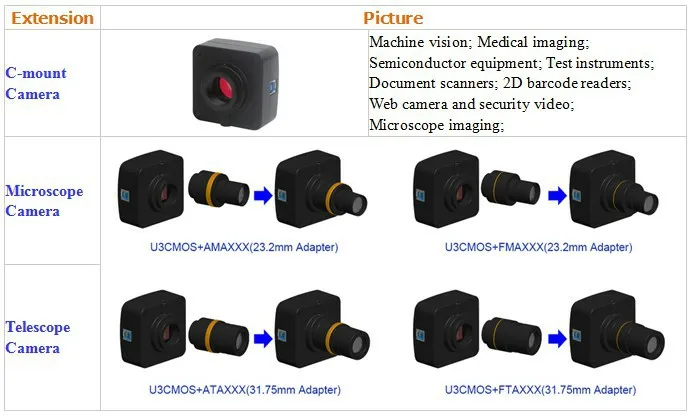

Расширение E3ISPM с микроскопом или адаптером телескопа

Красное ФЛУОРЕСЦЕНТНОЕ изображение

Зеленое ФЛУОРЕСЦЕНТНОЕ изображение
