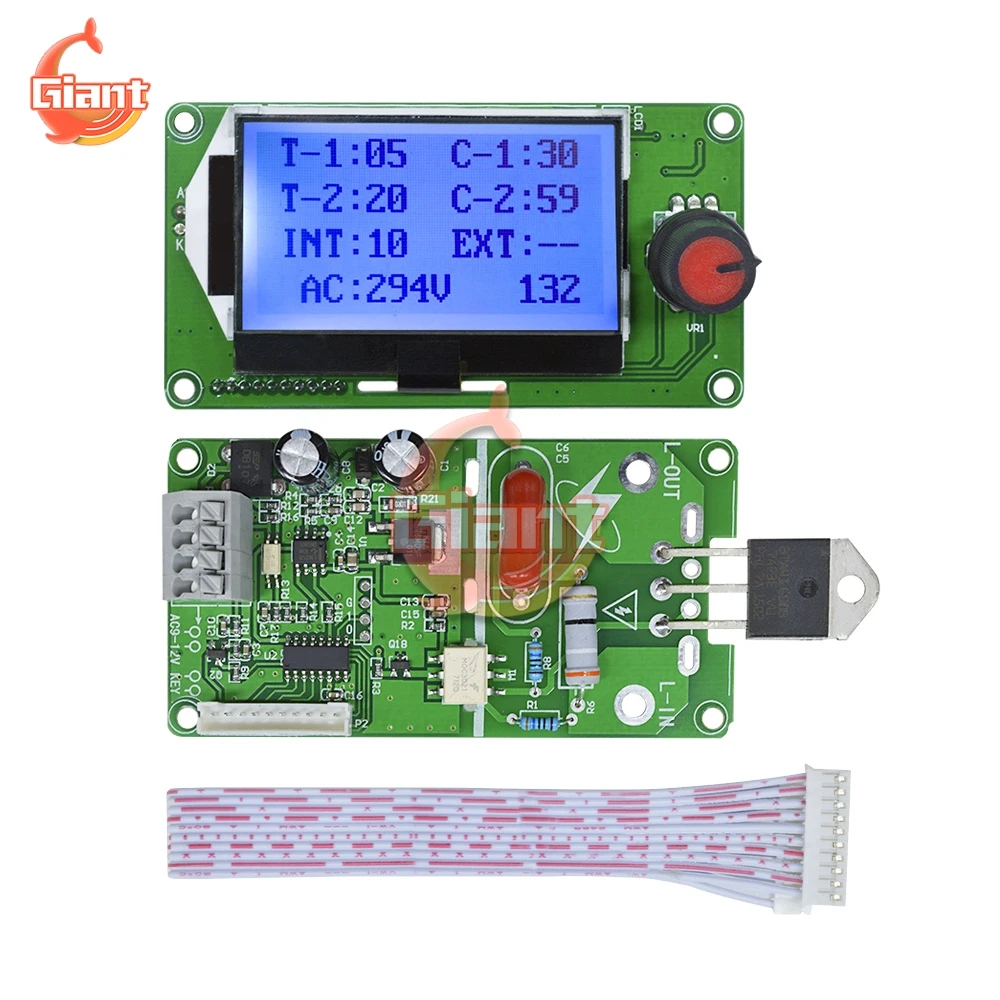

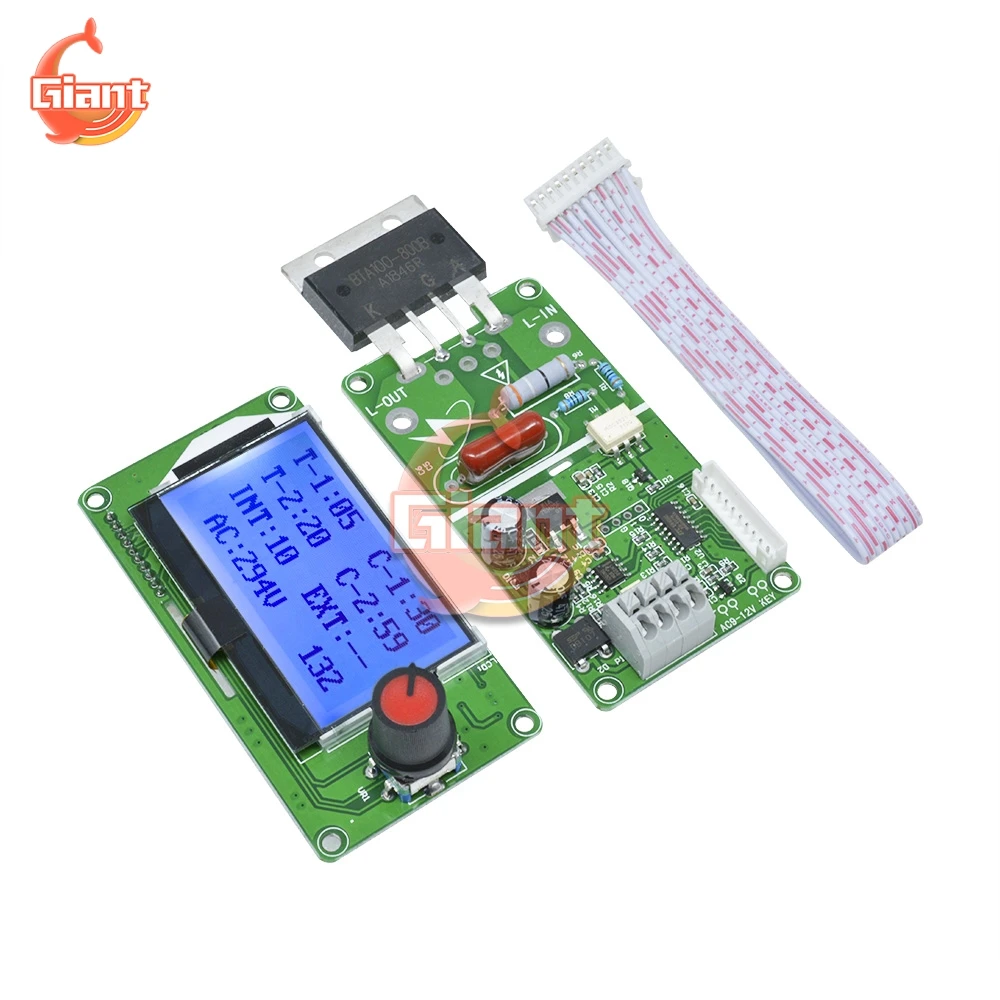

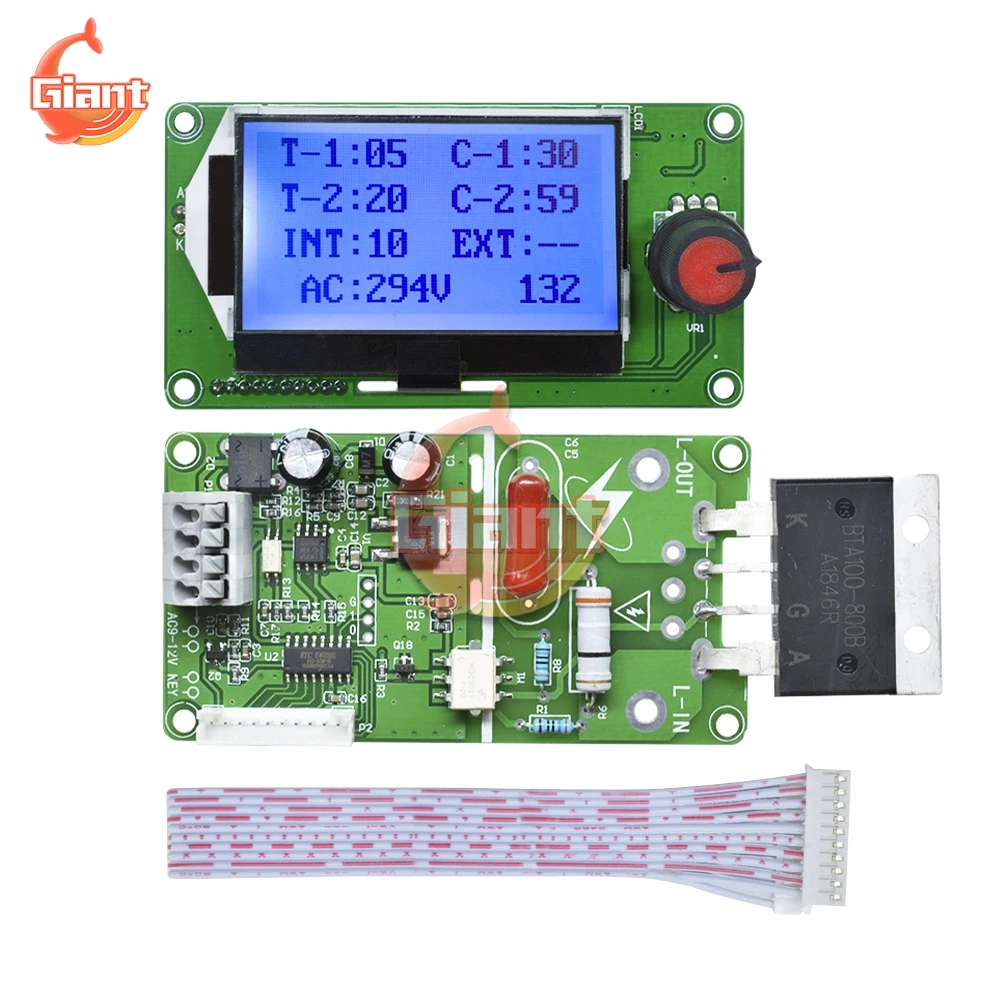

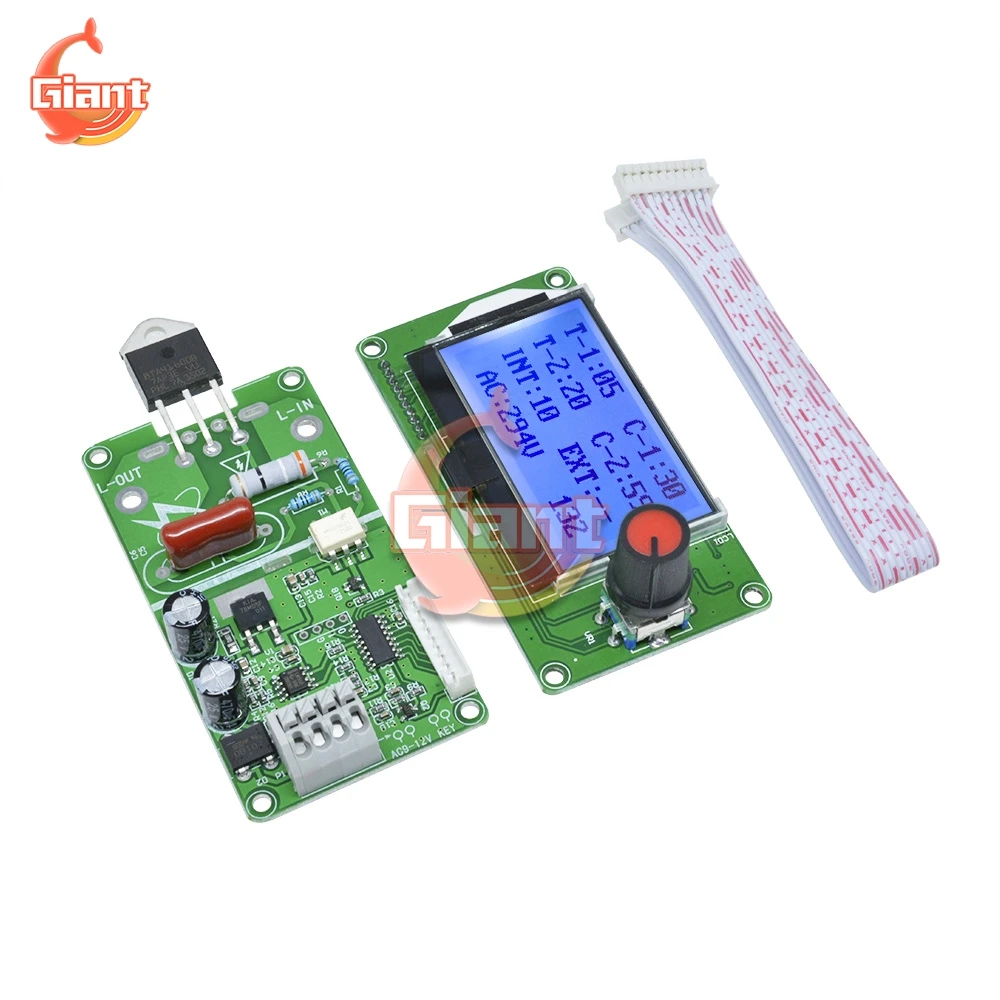

Цифровой ЖК-модуль контроля точечной сварки, устройство для точечной сварки с двойным импульсным кодировщиком, модуль контроля времени, 40А 100А

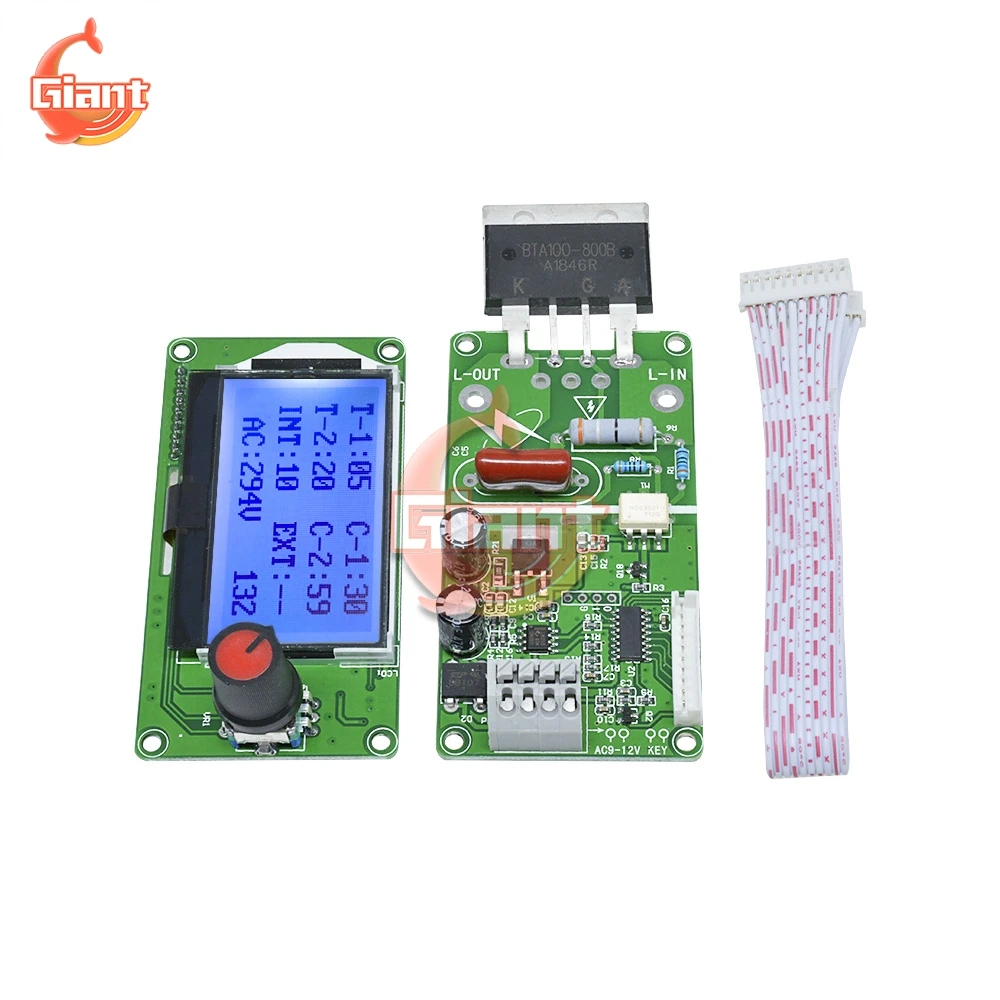

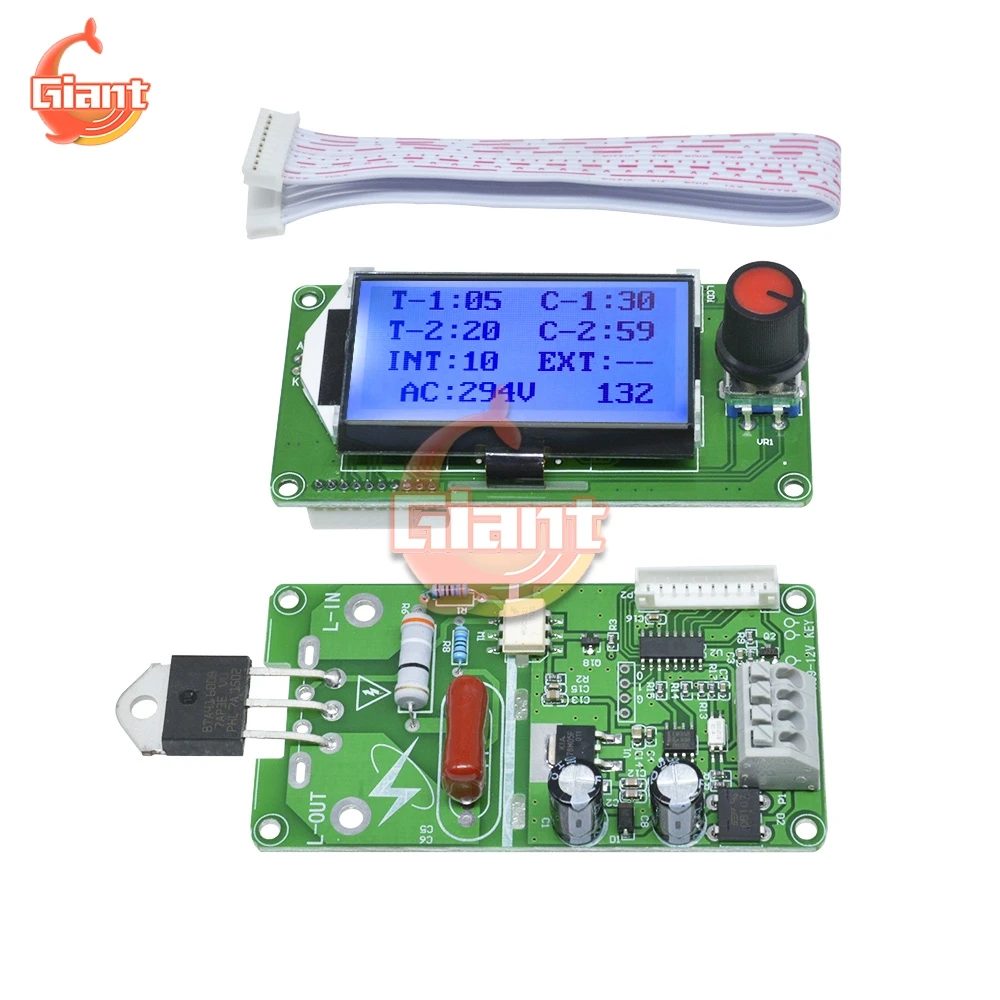

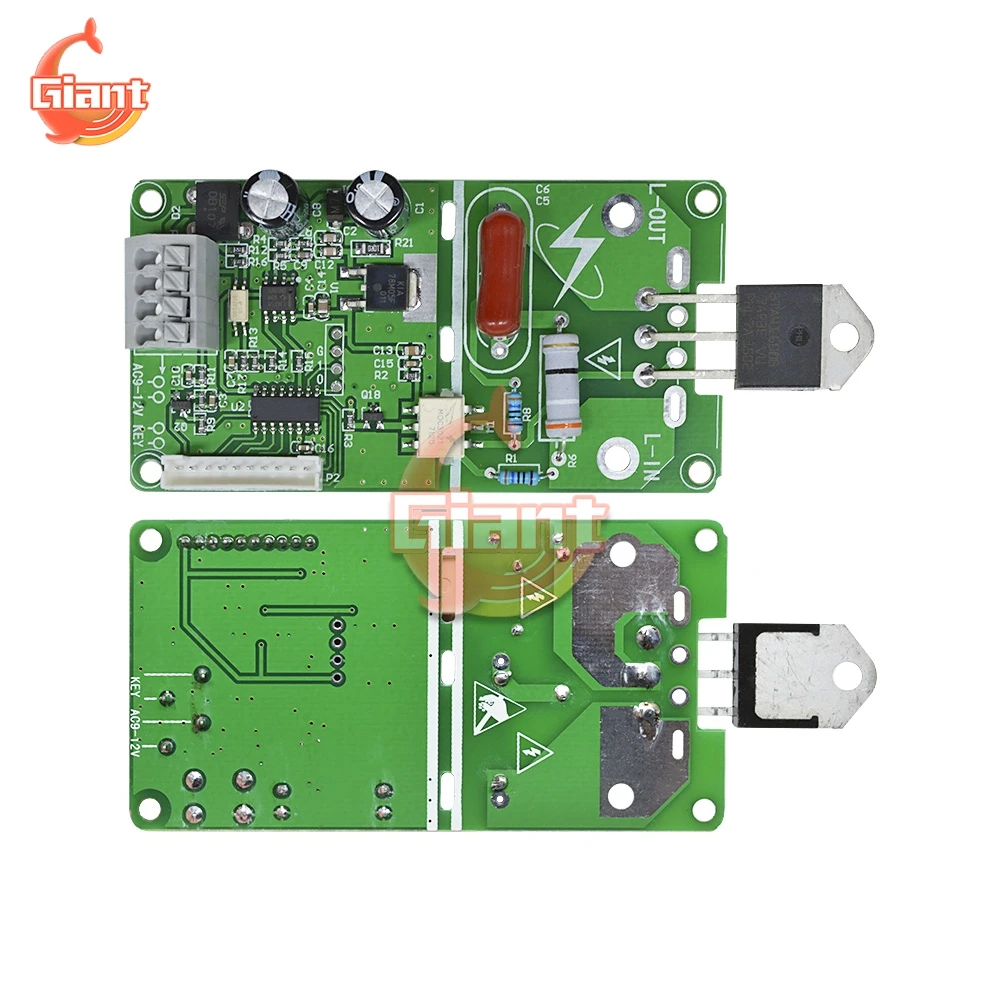

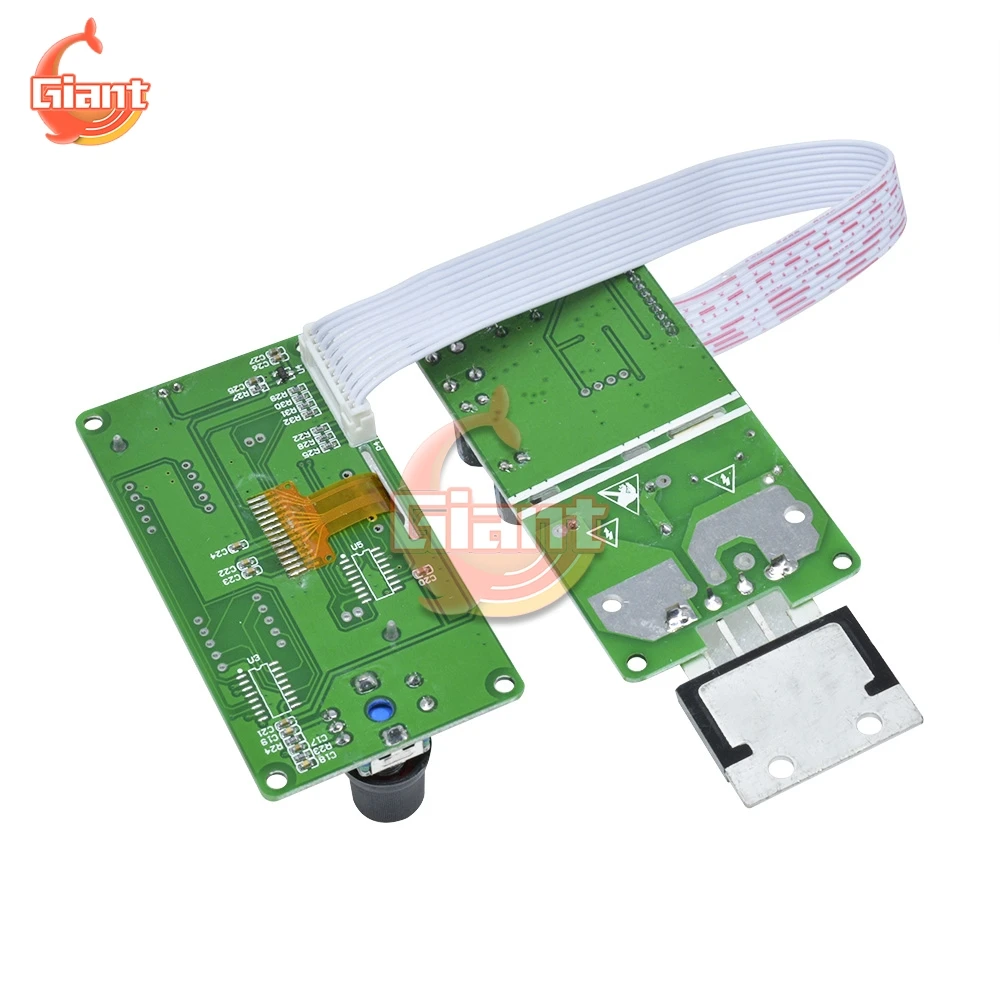

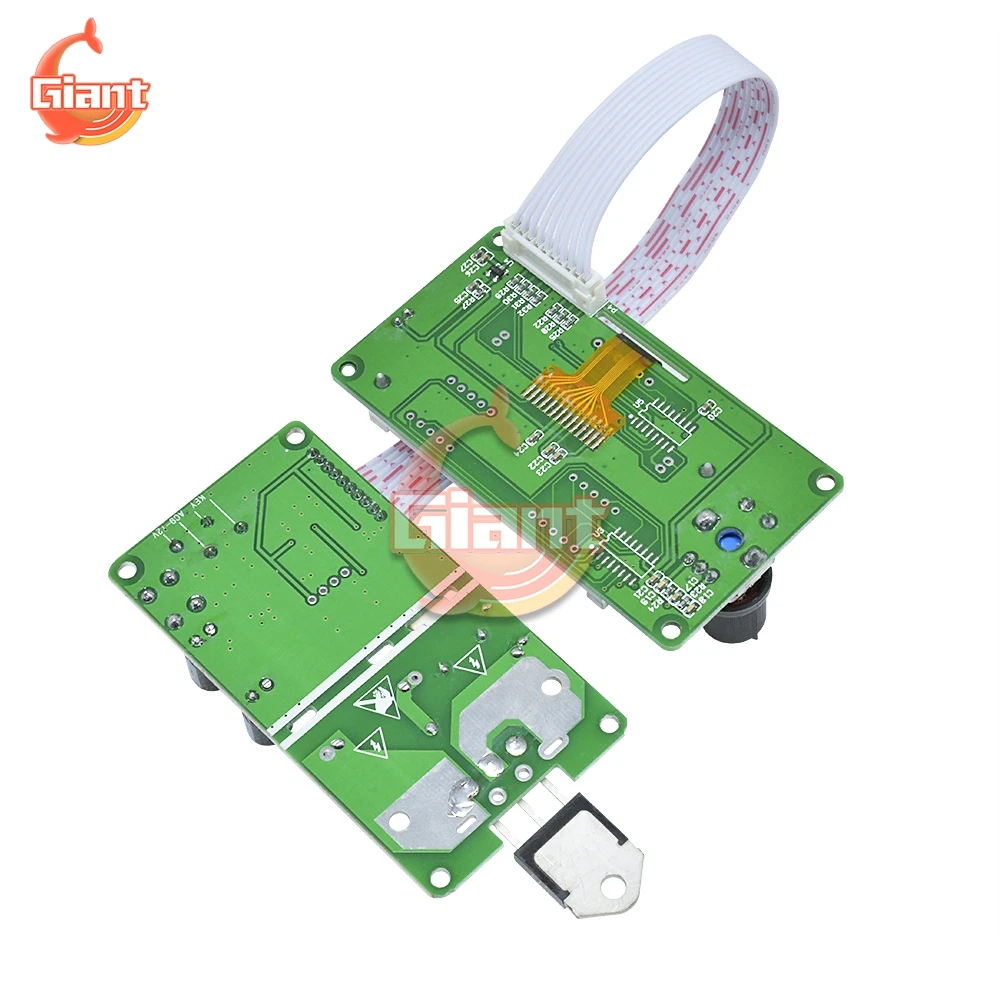

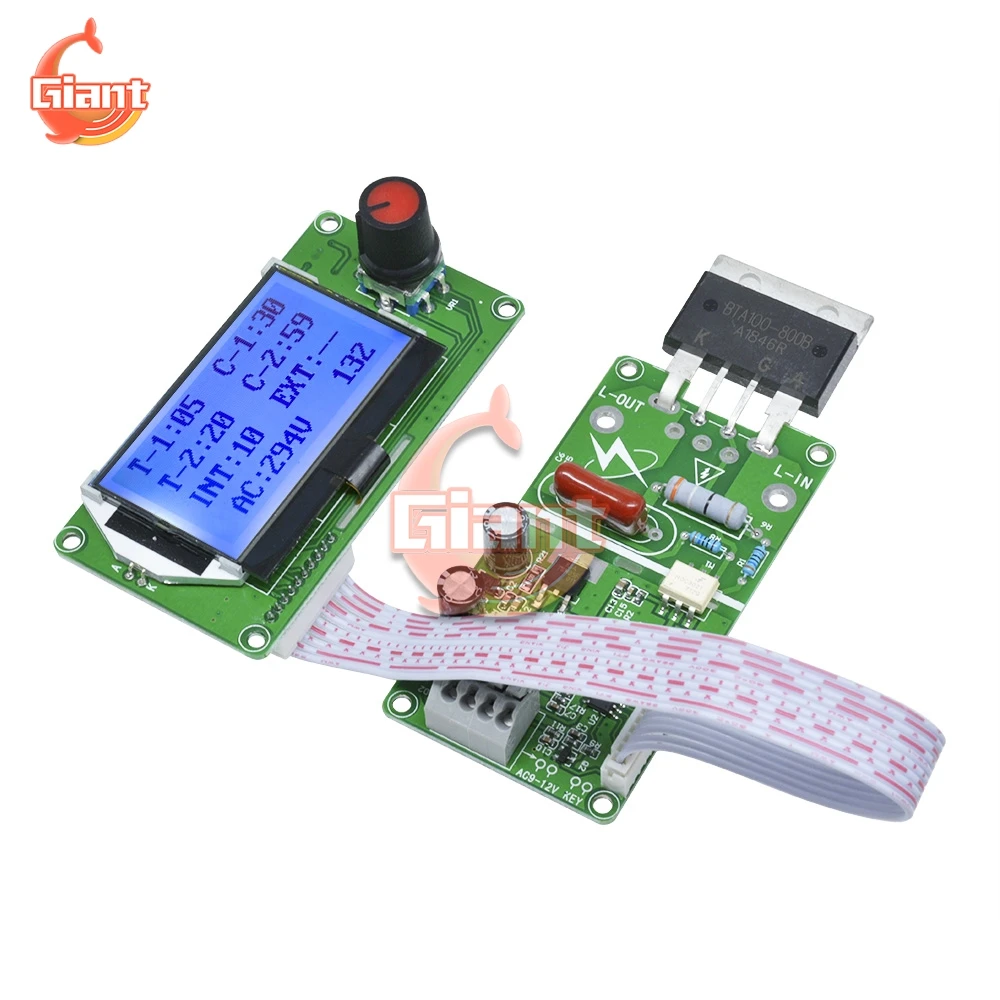

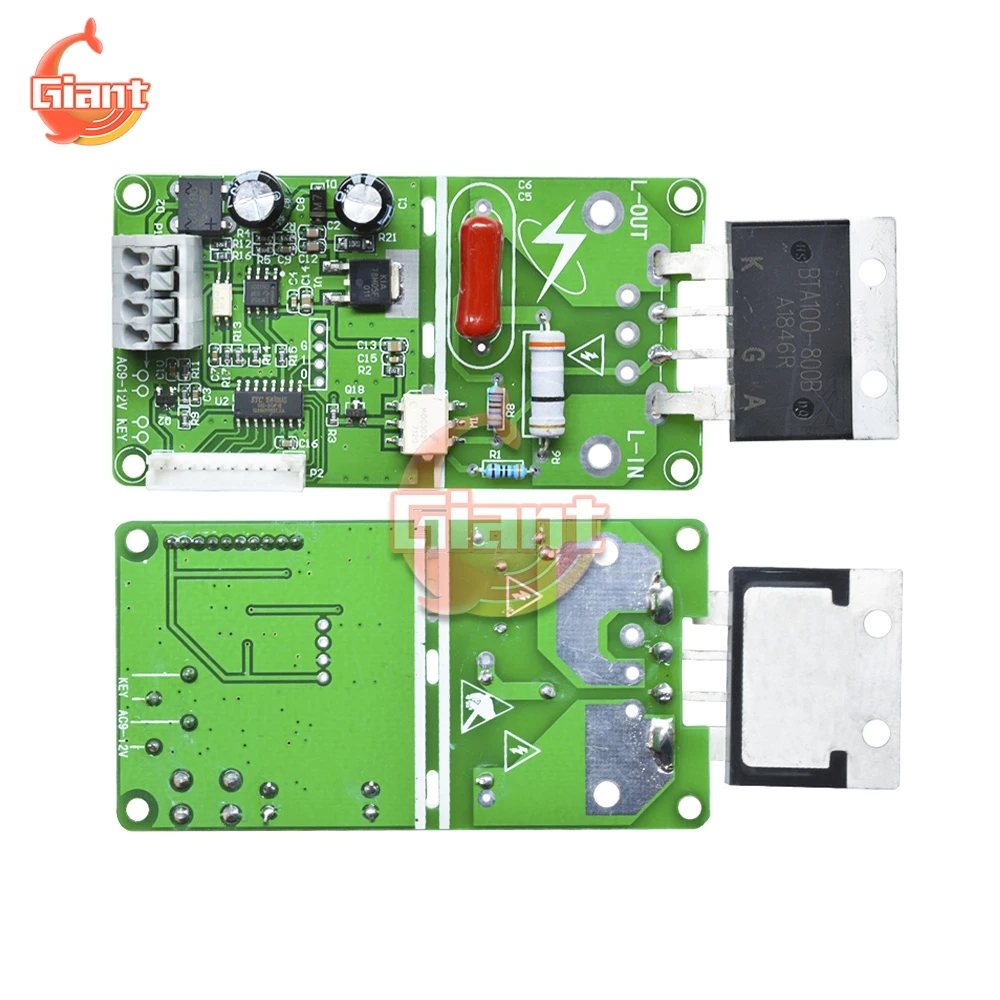

Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он в основном используется для одиночной батареи или группы батарей никелированный лист сварки, таких как18650Никелевое покрытие литиевой батареи0,15И0,2Мм стальной лист,500 ВтТрансформатор может быть сварен напрямую. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную плату и табло, опционально40АИ100АДвунаправленный выпрямитель управления кремнием (SCR), не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.

I. Сфера применения:

1. DIY или простая аккумуляторная машина для точечной сварки.

2. Сварка одногоАккумуляторИли аккумулятор.

II. Функциональный обзор:

1. Может быть установлен для сохранения последней операции, модуль двойной импульсный триггер, выключить любой набор времени триггера, вы можетеИзменениеДвойной пульс на один импульсный триггер.Потребность в одном импульсе также может выбрать SWM-101 модель цифровой трубки.

2. Основная панель и панель управления дисплея разделены, и внешний корпус может быть гибко собран.

3. Многогрупповые данные 12864 визуальный дисплей, интуитивно понятная работа, удобная, настройка параметров одного кодировщика может сделать работу простой и быстрой.

4. С компенсацией напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение около 1 секунды может быть отображено при срабатывании, таким образом, что эффективное тепло сварки соответствует параметрам сварки, иСварочная точкаУниформа.

5. С 0-9999 функцией подсчета сварки, с 5 групп параметров хранения образцов, может бытьХранится даже электричество выключено, количество wleding можно увидеть просто взглянув.

6. TIme вход 0-99 цикл (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл-20 мс, например, интервальное значение 50, это интервал 1 секунды.)ADjustable.Прочность сварки 30%-99% регулируется.

7. Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный сдвиг фазыВыпрямитель управления кремнием (SCR), Который может быть совместим с 40A-100AДвунаправленный Выпрямитель кремния (SCR).

8. 9-12 В переменного тока вход питания (с использованием трансформаторов переменного тока, других, таких как постоянный ток, может привести к сбою в обнаружении при нулевом пересечении, не может срабатывать.)

9. Вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.

III. Метод использования:

1. Калибровка напряжения

]Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна осуществляться при установке первой машины, и в будущем, до тех пор, пока модуль силового трансформатора не будет заменен, нет необходимости повторять. Конечно,Когда вы чувствуете, что напряжение дисплея неправильно, и его можно откалибровать. Ниже приведены напряжения сети, которые не калибруются и отображаются во время работы:

]Калибровка:Нажмите и удерживайте кодировщик, чтобы включить модуль, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, короткое нажатие кодировщик может войти в интерфейс операции. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки может быть установлен на 220.

Ниже приводится интерфейс триггера для отображения локальногоЭлектрическиеНапряжение:

]2. Интерфейс дисплея

T→ время c→ ток int→ интервал ext→ экстракт

Интервал:Время холостого хода между двумя сварками.

3. Числовая Регулировка:Длинное нажатие кодировщика, введите интерфейс регулировки, когда числовое соответствующее значение двойное цифровое мерцание,

SHort нажмите энкодер, с одной цифрой мерцания влево или вправо, чтобы настроить значение,

Короткое нажатие на кодировщик, чтобы изменить следующую цифру. Когда мигает двойная цифра, левый или правый поворотный кодер изменяет следующую регулировку параметра.Когда значение подсчета больше 0, поверните кодировщик в положение подсчета, короткое нажатие на кодировщик, левый или правый энкодер для очистки. При вспышке «exit» нажмите на кодировщик, чтобы выйти из интерфейса регулировки. При выходе из интерфейса кодировщик дважды щелкает в течение 1 секунды, содержимое текущего параметра может быть сохранено в качестве следующего параметра вызова (параметр сохранения шаблона), И позиция сохранения соответствует позиции вызова. Позиция сохранения 0-4, и когда она превышает максимальное значение, она перезаписывается с 0.

4. Извлечение сохраненияDПараметры(Ext→ экстракт):WЕсли отображается «▬», это означает, что текущий параметр изменяется и может быть свободно отрегулирован. Последняя Настройка сохраняется по умолчанию.Когда значение параметра вызова составляет 0-4, это означает, что текущий параметр исходит из параметра сохранения шаблона (дважды щелкните кодировщик в течение 1 секунды). Текущий параметр не может быть изменен, за исключением того, что состояние вызова (EXT) может быть изменено, и значение подсчета может быть очищено до нуля. Другие параметры нельзя изменить.

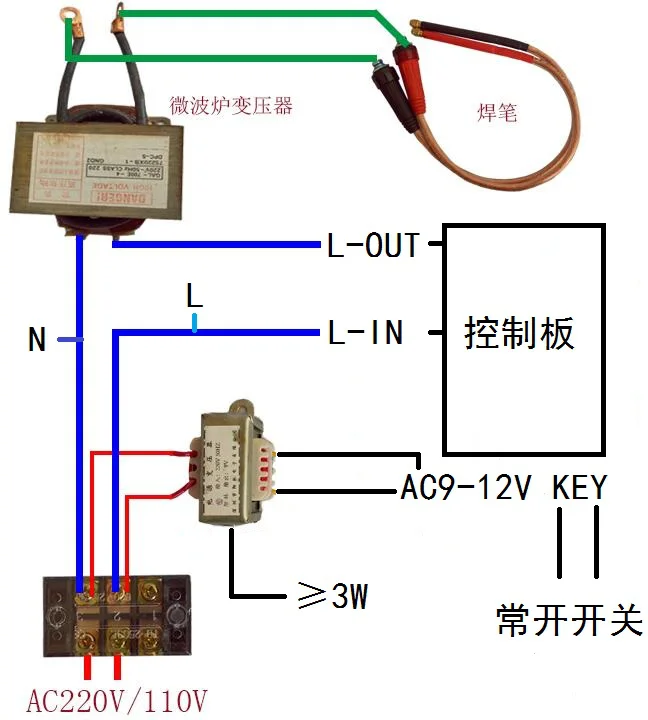

5. WДиаграмма начала



Микроволновый трансформатор СВЧ-печиСварочная ручка

Панель управления нормально открывающийся переключатель

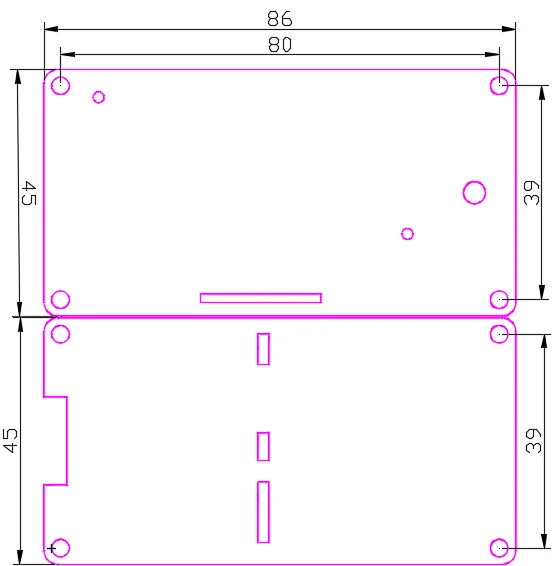

6. Размер пластины и положение монтажного отверстия





IV. Меры предосторожности для использования



1. Этот модуль DIY должен иметь определенные знания электрика, если вы полный новичок, пожалуйста, обратитесь к знаниям электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, выпрямитель управления кремнием требует внешнего радиатора для рассеивания тепла.

2. Мощность модуля движущейся нагрузки зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может переносить трансформатор микроволновой печи, BAT100 (100A) может переносить два трансформатора микроволновой печи, а рекомендованный для трансформатора петли-100a.

3. Не знаю время сварки и мощность сварных деталей, рекомендуется отрегулировать время сварки и мощность от малого до верхнего, чтобы избежать повреждения сварочного пера.



V. Причина и устранение неисправностей



1. Электропитание не соответствует фактическому напряжению электроэнергии: Калибровка повторного напряжения.

2.Припой не является безопасным или паянным: Отрегулируйте время сварки и мощность до достижения удовлетворительных результатов.





1*12864 ЖК-дисплей цифровой двойной импульсный кодер точечный сварочный аппарат панель управления
