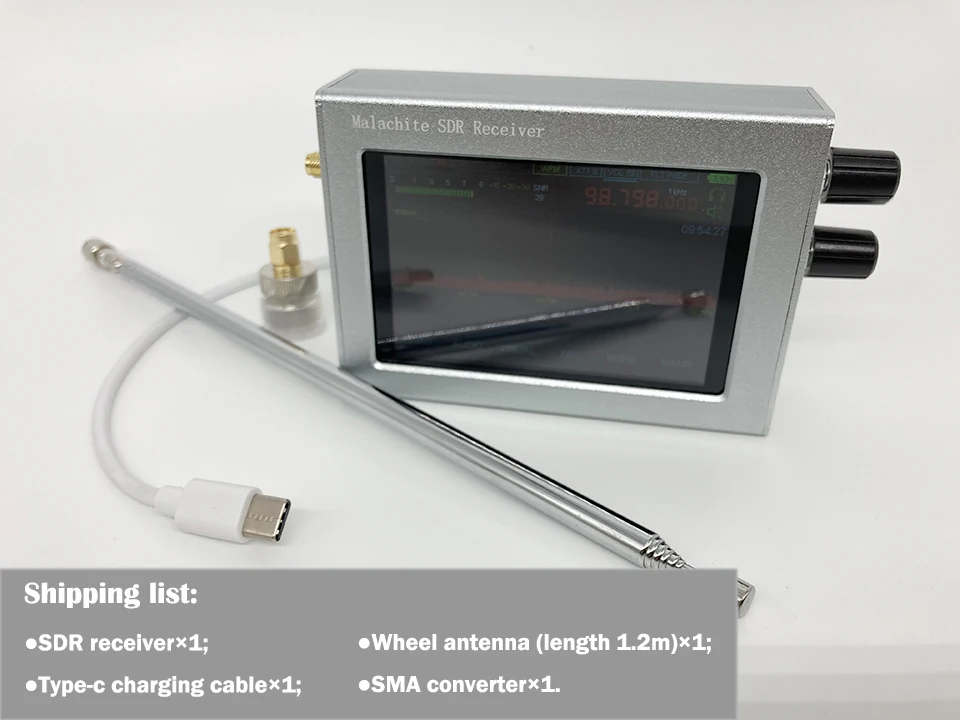

50 кгц-2 ГГц Malachite SDR радио программное обеспечение V1.10d Malahit DSP SDR приемник + 3,5 "ЖК + аккумулятор + динамик

50 кГц-2000 МГц Малахитовый SDR радио DSP SDR приемник 3,5 "сенсорный экран

Особенности более широкой частоты, декодирования CW и других функций. (Примечание: 200-400Mhz был скрыт автором, не может wrooking)

Описание параметров продукта:

1) радио построено на основе принципа SDR, и функция определяется загруженным программным обеспечением.2) Диапазон частот от 50 кГц до 200 мгн и от 400 МГц до 2 ГГц3) Все типы аналоговой модуляции: AM, SSB (LSB USB), CW, NFM, WFM,4) мощные функции: Переменная ширина фильтра, адаптивный подавитель шума, подавитель порогового шума,Помехи (AGC_Equalizer.5) Используйте полностью функциональный чип msi0016) применяется мощный stm32h743 с тактовой частотой 480 МГц.7) 3,5 дюйма IPS дисплей сенсорный экран.8) имеется встроенный UHF.9) Управляйте 2 кодера с кнопками и сенсорным экраном.10) Встроенный аккумулятор также может питаться от внешнего TYPE-C интерфейса. Батарея может быть предъявлено обвинение с помощью TYPE-C, встроенного аккумулятора напряжение 3,7 V и емкость 2500 мА · ч.11) потребление тока при прослушивании наушников составляет 300 мА.12) Встроенный приемный модуль для улучшения приема HF на антенне, была разработана дополнительная плата с блоком источника. Плата будет встроена в стандартный дизайн приемника.13) Подключите к компьютеру через USB, вы можете передавать CAT, IQ и аудио.14) 160 кГц, с масштабируемостью.15) чувствительность-при состоянии до 250 МГц s / w составляет 0,3мкв = 10 дБ.16) из-за характеристик используемого чипа msi001 динамический диапазон блокировки составляет около 85 дБ.17) есть управление подсветкой.18) Гнездо антенны SMA19) Телескопическая длина антенны: 1 метр20) размеры 102 × 74 × 29 мм (без выступов)

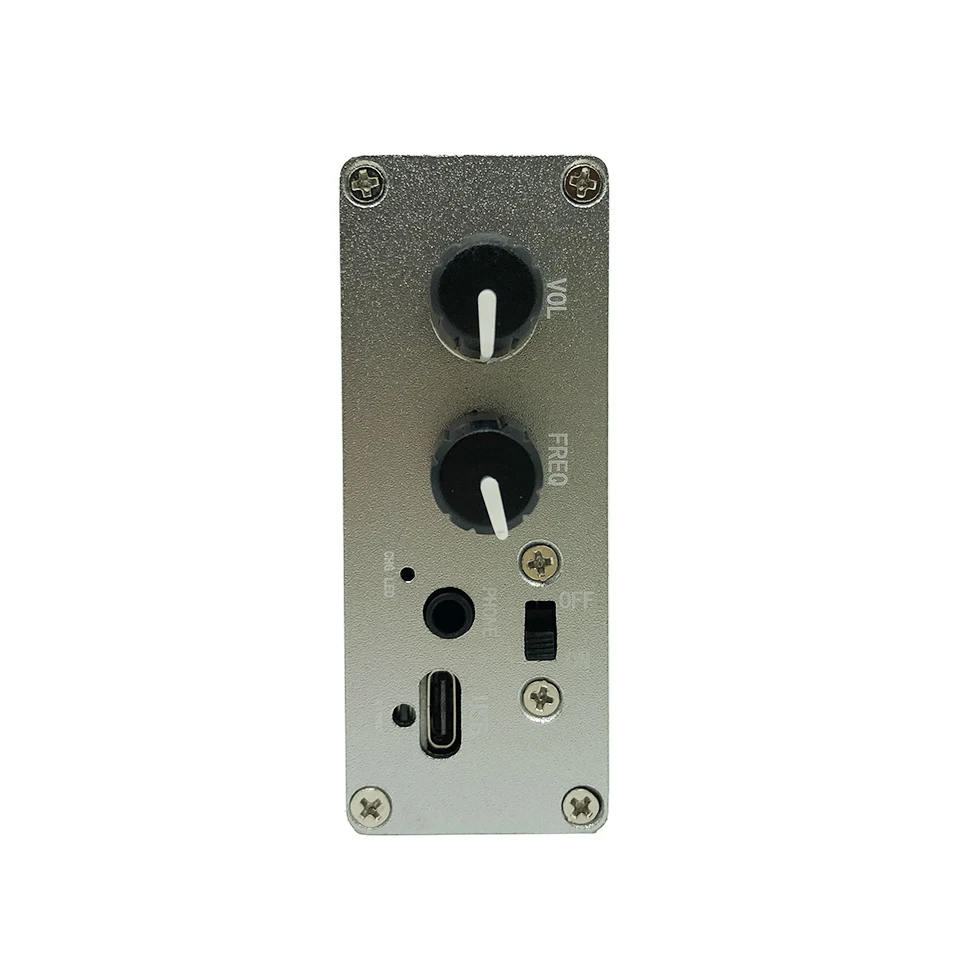

Как управлять зарегистрированной версией:Https://www.ixigua.com/6897837602494382600/Получите фактическое измерение fm-радио, Радио HAM и авиационного радио:Https://www.ixigua.com/6898129222452118019/Простые инструкции по эксплуатации:1. Жесткий (настройка): EN1, EN2: два кодировщика добавляют и вычитают направления, перевернутые. V Летучая мышь/дисплей питания: S стандарт, L низкое напряжение. SW ante/выбор коротковолновой антенны: 50 Ом 50 Ом/Hi-z высокое сопротивление. Аттенюатор: такой же, как и приемопередатчик. LNA/MIX, MIX GR: не включайте функции, которые у машины (включая оригинальную версию) Нет, в противном случае коэффициент усиления и чувствительности будет значительно снижен! Коэффициент усиления RF/RF: такой же, как и приемопередатчик, чувствительность является лучшей, когда она установлена около 20. Усилитель/преусилитель: такой же, как и приемопередатчик. Правильная/Частотная коррекция: Используйте по мере необходимости. Коррекция Sm/S: при необходимости используйте.Настройка времени: Нажмите долго, чтобы ввести настройки времени, затем нажмите регулятор громкости, чтобы увеличить или уменьшить число, и нажмите внутрь, чтобы переключиться. Когда закончите, нажмите и удерживайте кодировщик и отпустите его, когда звуковой сигнал будет звучать.2. Аудио (аудио): NB/электрическая искра шума Thes/старт управления значение и Config/значение настройки; Эти два элемента, я был установлен в 2, вы можете попробовать его самостоятельно. NB/переключатель: Dis open/Ena close. AGC/автоматическое управление коэффициентом усиления. AGC LIN/AGC пиковое значение: экспериментальная регулировка. Ручное/ручное управление: экспериментальная регулировка. Режим АРУ/режим АРУ: соответствующий, быстрый, нормальный, медленный, очень медленный. Эквалайзер (эквалайзер) Тип эквалайзера/переключатель эквалайзера и выбор: сначала нажмите, затем используйте кодировщик громкости для открытия и выбора; Включая светильник для музыки, live, club, rock, bass, jazz, поп, язык. WFM стерео/FM стерео: только наушники. NR/DSP шумоподавление Thes/значение настройки: Установите в соответствии с ощущением слуха. Sql-токарные станки/значение настройки. Sql-переключатель.Визуальный (эффект экрана) Яркий минимум/минимальная Яркость: 20. Яркая Максимальная/Максимальная яркость: 100. Уменьшение времени: 0 сек/0 секунд. Время сна/время сна: 300 сек/сек. Переключатель сна с ЖК-дисплеем/подсветкой: D/on, E/off. FFT ave/spectrum средняя скорость: 50. FFT Масштаб/Спектр Диапазон отображения: 50. Цвет FFT/цвет спектра: четыре вида. Pan процент/частота изменения спектра %: 70. Задержка WTF/задержка отражения спектра: 0. Коэффициент усиления WTF/спектра отражает коэффициент усиления: 0 дБ. FFT fill/spectrum fill: D/on, E/off.Режим (режим) такой же, как и трансивер, а его декодер-это переключатель декодирования CW. После открытия, есть небольшой белый бар ниже частоты. После открытия появляется «Min SNR/minimum level»: Настройте по мере необходимости, чтобы сделать декодирование более точным.BAND (Band) Band key, вы можете переключаться между диапазонами и выбором памяти. Память разделена на 5 страниц, 10 на страницу; Она может храниться в определенной памяти произвольно. Готов к звонку. При хранении сначала Отрегулируйте частоту, режим, шаг, AGC, коэффициент усиления RF, параметр FLT, предварительно и другие данные, затем выберите страницу памяти и местоположение, нажмите и удерживайте коробку памяти пальцем и отпустите ее после прослушивания звукового сигнала.Выберите Шаг частоты: Нажмите регулятор частоты, чтобы переключиться в режим шага, а затем используйте регулятор частоты для регулировки по мере необходимости. Минимальный шаг-10 Гц, максимальный-30 кГц.
