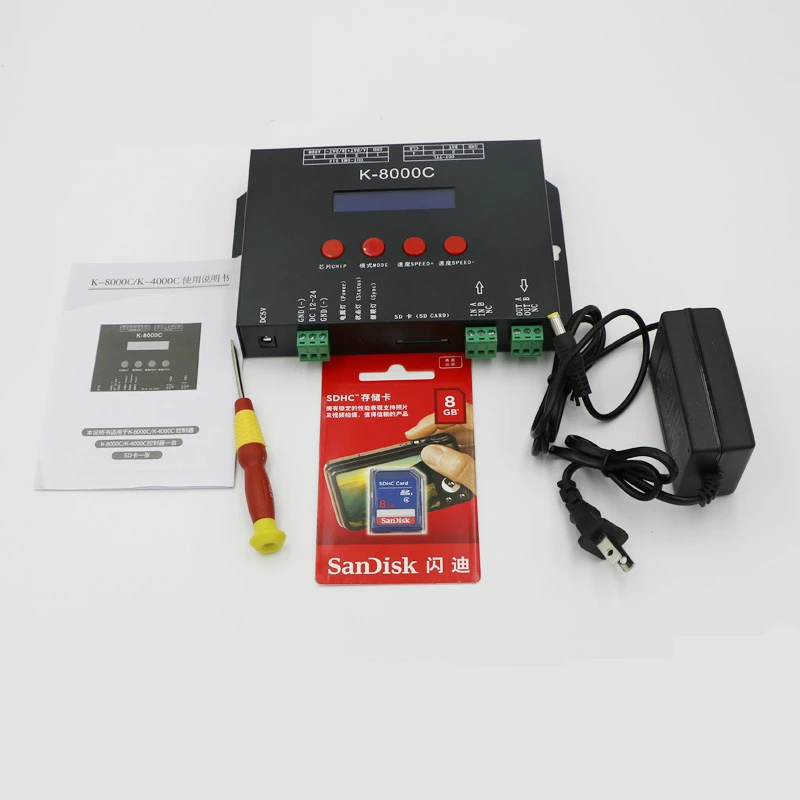

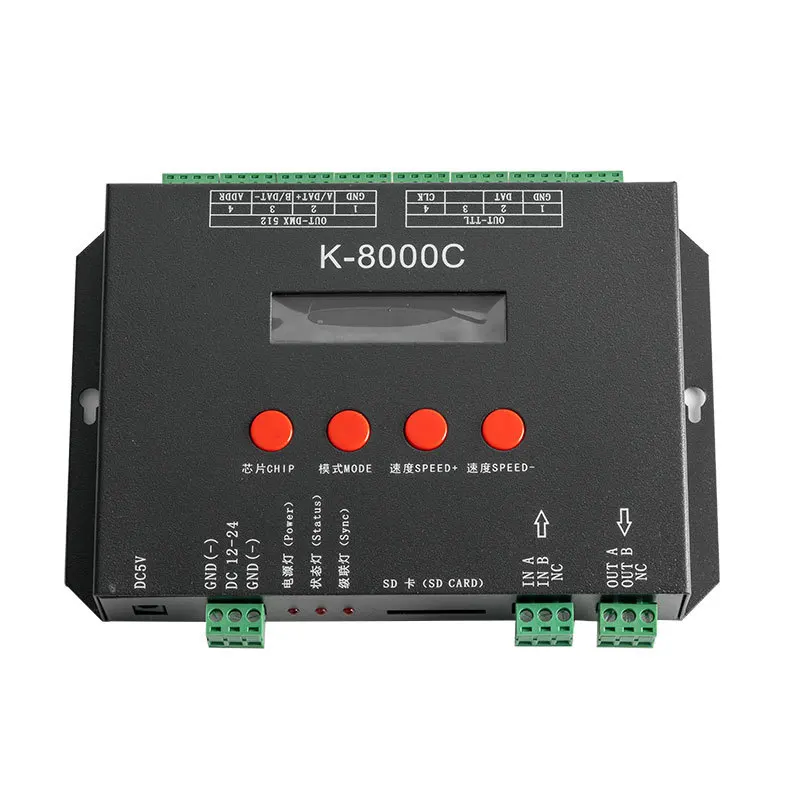

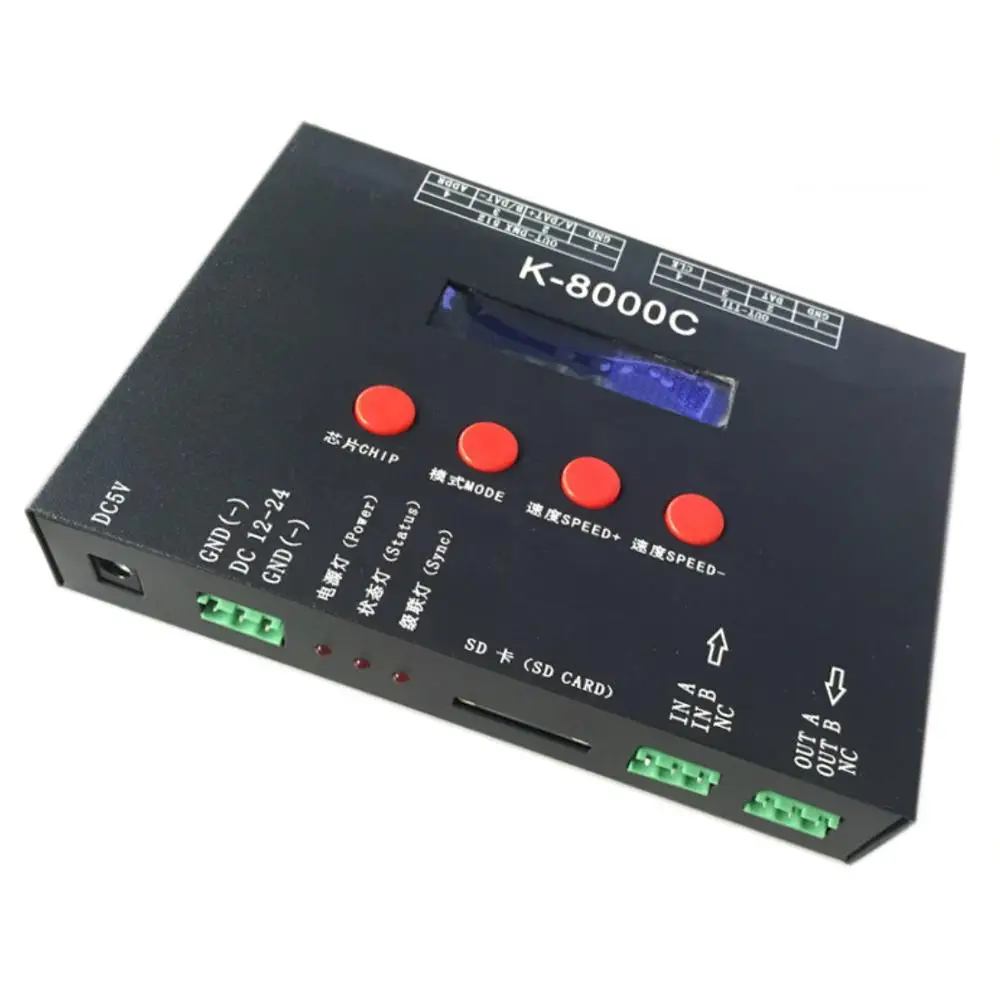

Контроллер для светодиодных пикселей с SD-картой K-8000C, 8912 пикселей, WS2811 SK6812 WS2812B UCS1903 UCS1909 DMX, автономное использование, DC5-24V
K-8000C системные Особенности:
1. От 32 до 65536 Градусов Серый контроль, гамма коррекция рукоятка шествия.
2. Поддержка различных точек, линейного источсветильник, всех видов правил и ручки определенной формы.

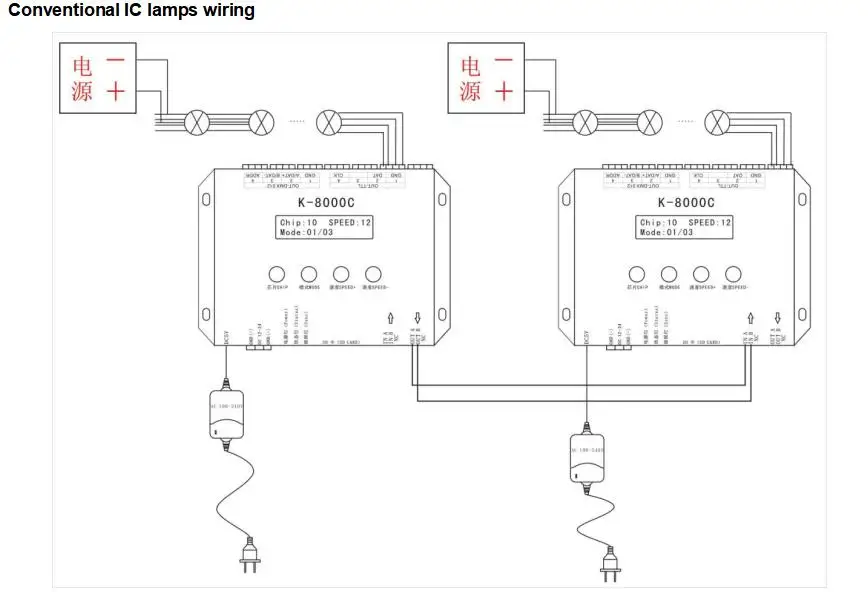

3. Контроллер имеет восемь портов выхода, каждый порт может поддерживать до 512/1024 ламп (лампы DMX могут поддерживать до 512 пикселей).

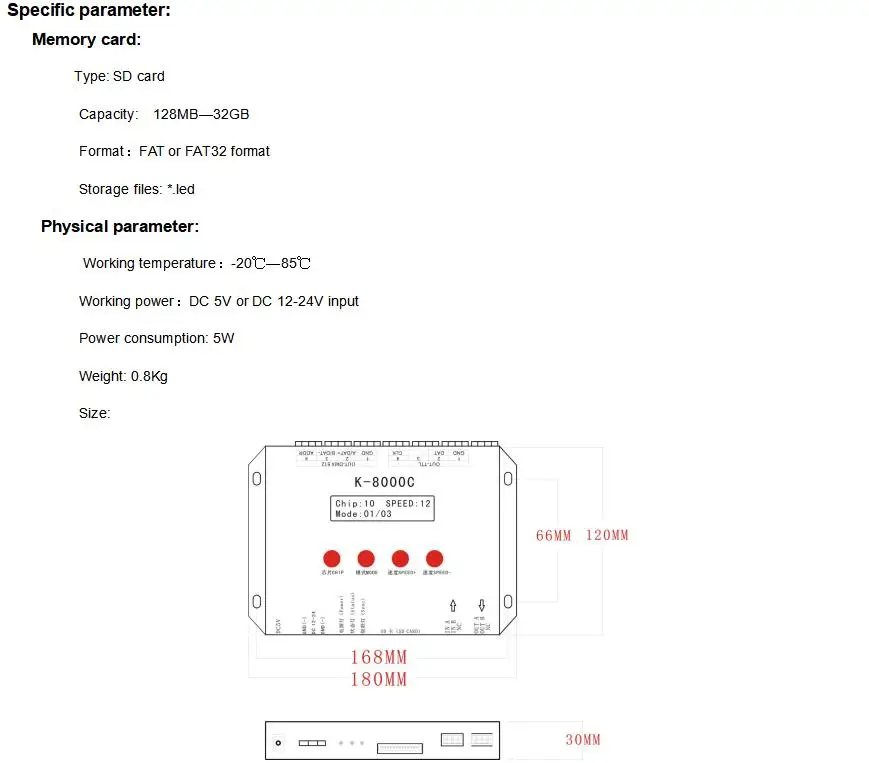

4. Воспроизведение контента, хранящегося на SD-карте, SD-карта может хранить до 32 файлов, SD-забота поддерживает емкость 128 МБ-32 Гб.
5. Контроллер может использоваться в одном наборе, также несколько каскадных контроллеров, Каскадный режим оптической изоляции: помехи, лучшая стабильность, Каскадное расстояние между двумя контроллерами может достигать до 150 метров, необходимо использовать шнур питания из чистой меди 0,5 м².
6. Чип поддержки контроллера может заблокировать поддерживающую микросхему в программном обеспечении или не заблокировать поддерживающую микросхему в программном обеспечении, выберите поддерживающую микросхему через кнопку чипа контроллера, эта схема более гибкая и удобная.

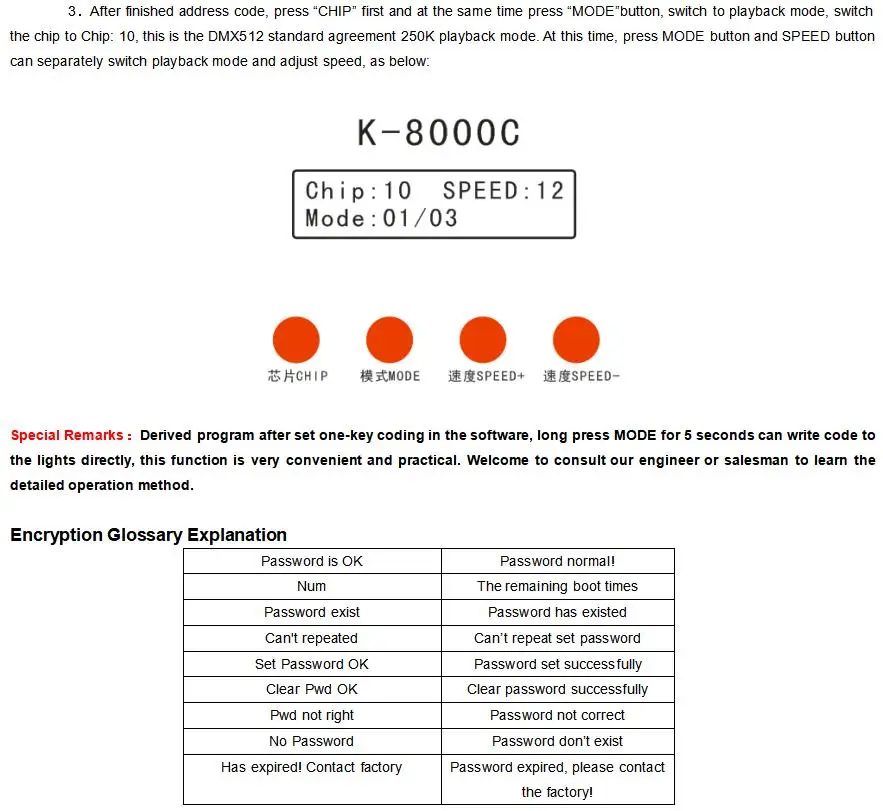

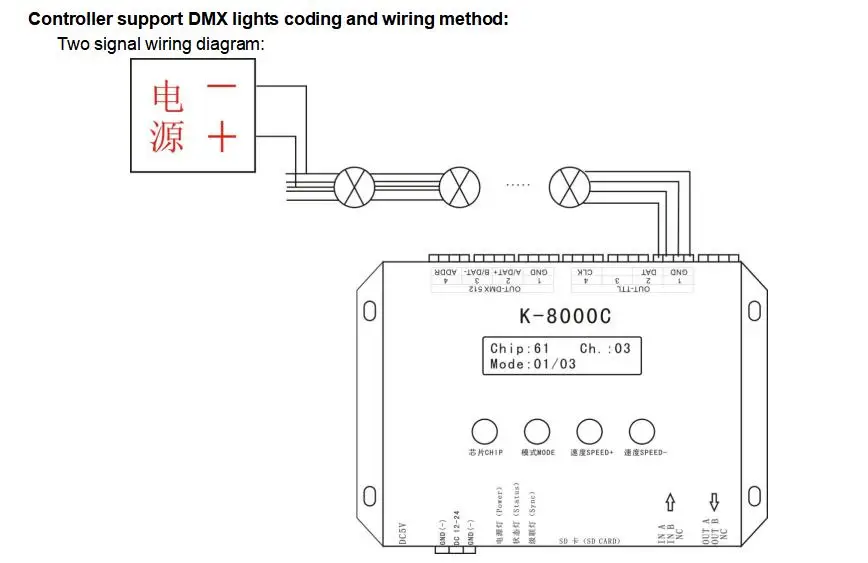

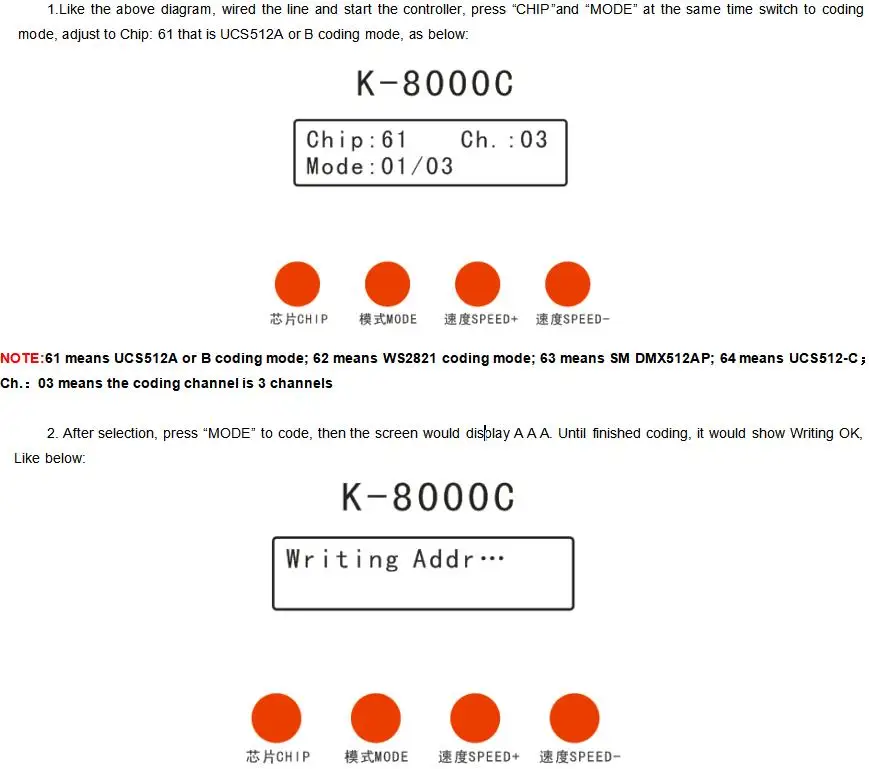

7. Для IC освещения DMX контроллер поставляется с функцией записи адреса; Кроме того, С помощью нашего 2016 LedEdit-K V3.26 или более поздней версии можно настроить функцию записи адреса одной кнопкой.
8. Поддерживаемая лампа нагрузки состоит из 4-х канальных (RGBW) пикселей или делится на одноканальные точечные пиксели.

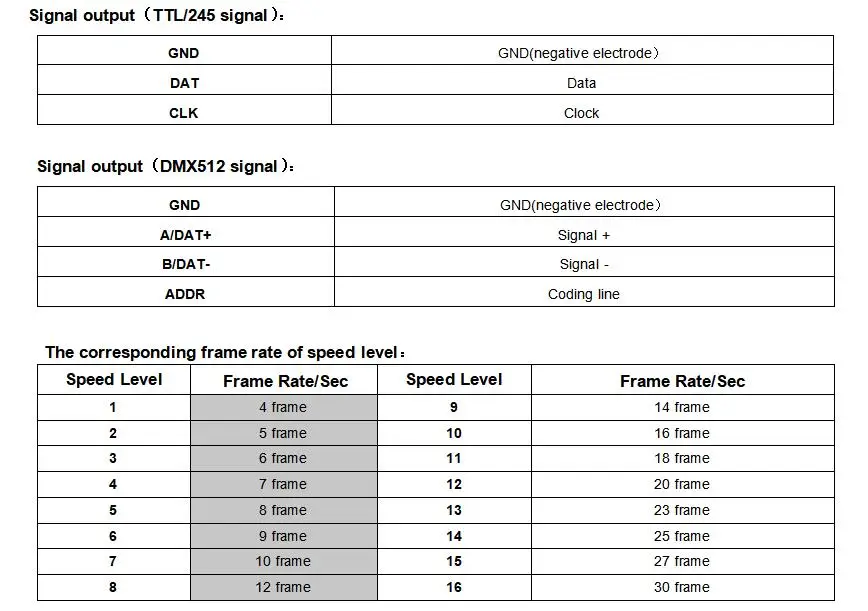

9. Улучшенный 485 TTL и 485 дифференциальный (DMX) выход сигнала.
10. Контроллер поставляется с тестовыми эффектами были следующим образом: 1 красный, зеленый, синий и черный прыжок; 2 красный, зеленый, синий и черный градиент; 3 красный, зеленый, синий и идет.
Примечания:
1. Контроллер нагрузки ламп 512 точек пикселей, скорость может достигать до 30 кадров/сек, скорость пикселя 768 точек может достигать до 25 кадров/сек, скорость 1024 пикселей составляет около 22 кадров/сек (вышеуказанный параметр является примером 1903 согласования IC, разные IC имеют разницу)
2. Международный стандарт DMX512 (Соглашение 1990), максимальная поддержка 512 пикселей. Когда нагрузка имеет международный стандарт 170 пикселей, скорость может достигать 30 кадров/сек, скорость 340 пикселей составляет около 20 кадров/сек, когда скорость 512 пикселей составляет около 12 кадров/сек.
3. Воспроизведение времени (праздники), Глобальная Беспроводная синхронизация GPS, распределитель каналов станции управления, пожалуйста, свяжитесь с продавцом или отделом технической поддержки для получения дополнительной информации.
Поддержка чипов (выбор программного обеспечения для ПК K-8000-RGB):
00: UCS1903,1909,1912,2903,2904,2909,2912;
TM1803,1804,1809,1812;
SM16703,16709,16712;WS2811;INK1003;
LX3203,1603,1103;GS8205, 8206;SK6812 (поддержка до 1024*8 = 8192 пикселей)
01:SM16716,16726 (поддержка до 1024*8 = 8192 пикселей)
02:P9813 (поддержка до 1024*8 = 8192 пикселей)
03:LPD6803 (поддержка до 1024*8 = 8192 пикселей)
04:LX1003,1203 (поддержка до 1024*8 = 8192 пикселей)
05:WS2801 (поддержка до 1024*8 = 8192 пикселей)
06:LPD1886 (поддержка до 1024*8 = 8192 пикселей)
07:TM1913 (поддержка до 1024*8 = 8192 пикселей)
08:TM1914 (поддержка до 1024*8 = 8192 пикселей)
09:P9883,P9823 (поддержка до 1024*8 = 8192 пикселей)
10:DMX (поддержка до 512*8 = 4096 пикселей, рекомендуется поддержка ≤ 320*8 = 2560 пикселей)
11:DMX 500K (поддержка до 512*8 = 4096 пикселей, рекомендуется поддержка ≤ 320*8 = 2560 пикселей)
12:DMX 250K-CZF (поддержка до 512*8 = 4096 пикселей, рекомендуется поддержка ≤ 320*8 = 2560 пикселей)
13:DMX 250K-CZF (поддержка до 512*8 = 4096 пикселей, рекомендуется поддержка ≤ 320*8 = 2560 пикселей)
Примечания:
1. При поддержке четырехканальных ламп RGBW следует выбрать K-8000-RGBW.
2. Если поддерживается одноканальный светильник, следует выбрать K-8000-W, в это время один канал означает один пиксель, эффект программного обеспечения означает белый свет.
Как справиться с распространенными проблемами:
Вопрос 1:После включения на экране контроллера отображается ошибка SD и нет эффекта.
Ответ:Ошибка SD на экране означает, что контроллер не правильно читал SD-карту, Существуют следующие проблемы:
①SD-карта пуста, не имеет файлов эффектов.
② Файлы эффектов *. Светодиод на SD-карте и модель контроллера несоответствуют, пожалуйста, выберите правильную модель контроллера, модель чипа в последней версии 2016LedEdit и переделать файлы эффектов *. Светодиод.
③ Замените SD-карту, а затем повторите тестирование, исключайте возможность повреждения SD-карты.
Вопрос 2: После включения Индикатор работает нормально, но лампы не меняются.
Ответ:У него есть следующие причины для этих проблем:

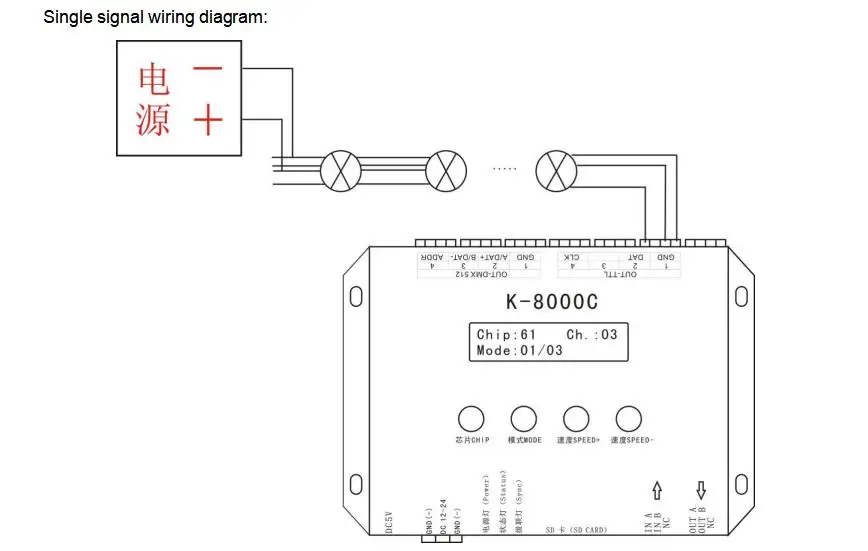

①Проверьте, правильно ли подключена сигнальная линия ламп и контроллер.
② Обычный сигнал лампы разделен на вход и выход, пожалуйста, проверьте, подключен ли контроллер сигнальный вход первой лампы.
Вопрос 3: После подключения ламп и контроллера лампы становятся стробоскопическими и имеют эффект изменения, в то же время управляемый индикатор показывает нормальный.
Ответ:
①Линия заземления контроллера и лампы не подключены.
② Эффекты в SD неверны. IC ламп при производстве эффекта не соответствует IC фактических ламп.
③ Если чип не заблокирован, при создании эффектов в программном обеспечении необходимо прижать чип контроллера к соответствующему чипу светильник льника, нажмите на какой номер, пожалуйста, обратитесь к заказу IC наклейки на контроллере.
④Напряжение питания ламп недостаточно.
Вопрос 4: SD-карта не может быть отформатирована.
Ответ:
①Во-первых, убедитесь, что защитный переключатель на стороне SD-карты разблокирован. Направление разблокировки-сторона SD-карты с золотой иглой.
② Защита разработана по требованию, но не может отформатироваться, если это состояние появляется, это всегда из-за того, что устройство для чтения SD-карт сломалось, пожалуйста, замените устройство для чтения SD-карт (лучше использовать устройство для чтения карт хорошего качества, предлагается кардридер SSK).
③ Если вышеописанные операции не могут решить проблемы с форматированием, измените SD-карту и повторите проверку.
