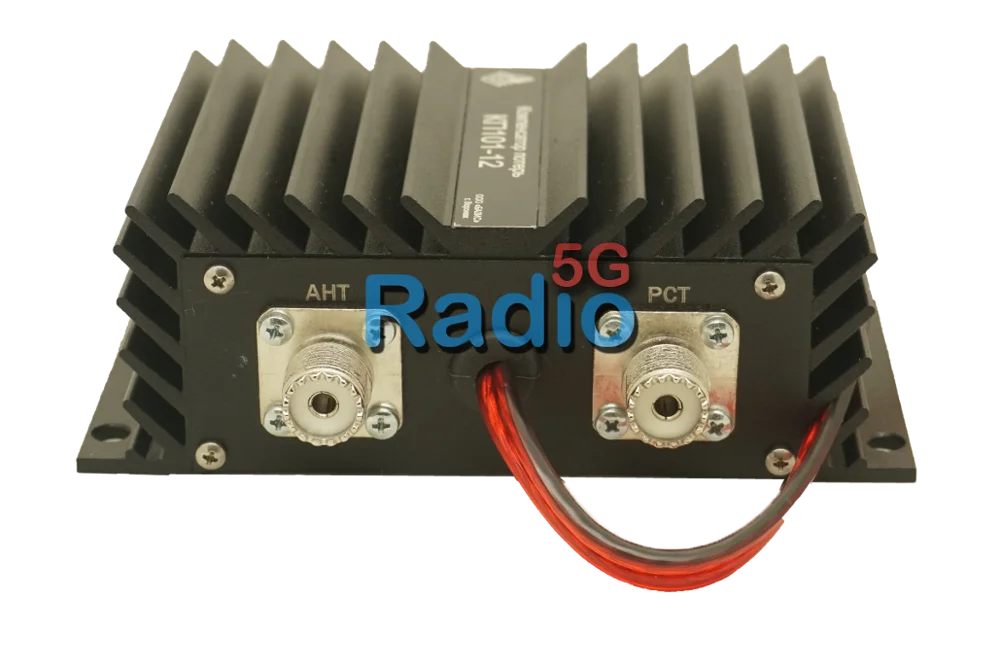

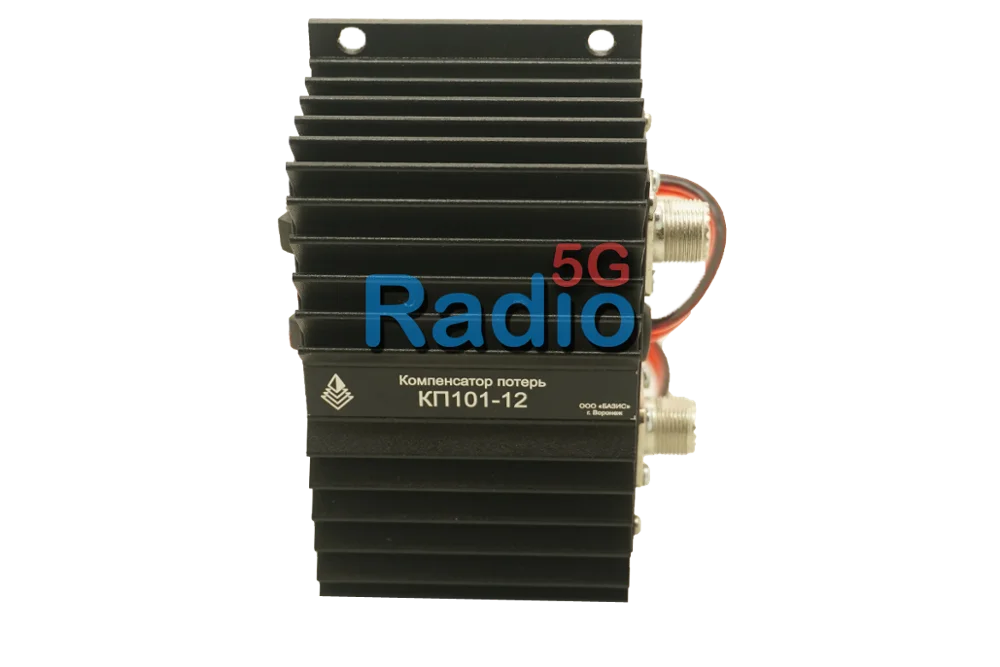

Компенсаторы потерь КП101-12 являются дальнейшим развитием снятого с производства компенсатора КП100-12. В схемотехнику изделия внесены изменения, улучшающие эксплуатационные свойства данного типа оборудования. Компенсаторы КП101-12 отличает высокая надежность при работе на рассогласованную нагрузку, низкий уровень побочных излучений и высокий КПД.
Предназначен для компенсации потерь сигнала СВ радиостанции.
ПРЕИМУЩЕСТВАЗащита от перегреваНаличие выходного фильтра гармоникВысокая устойчивость к рассогласованию по выходуНизкая стоимостьРемонтопригодность
Характеристики компенсатора потерь БАЗИС КП-101-12
Диапазон рабочих частот, МГц
25 – 30
Диапазон питающих напряжений, В
10,8 – 14,4
Затухание, вносимое в канал приема, Дб, не более
0,3
КСВ входа, не более
2
Потребляемый от источника ток, А, не более
15
Допустимые значения входной мощности сигнала, Вт
4-10
КПД, %, не менее
55
Температура срабатывания тепловой защиты, °C
75 ± 5
Температура востановления тепловой защиты, °C
50 ± 5
Диапазон рабочих температур окружающей среды, °C
от –25 до +55
Габаритные размеры корпуса, мм, не более
151 × 105 × 55
Масса, кг, не более
0,65
