Вниманию друзей, покупающих усилители мощности:
Согласно формуле мощности P = U * U/R = напряжение * Напряжение/нагрузка, мощность определяется напряжением и нагрузкой. Чем выше напряжение и чем ниже нагрузка, тем больше мощность. Диапазон напряжения питания платы относится к напряжению платы в этом диапазоне. Может нормально работать, не все напряжения и мощность нагрузки такие же высокие выходные мощности, как указано, например, источник питания 12 В, нагрузка 4 Ом, максимальная мощность 15 Вт, максимальная мощность 7,5 Вт при 8 Ом; Источник питания 24 в 4 Ом, максимальная мощность 50 Вт, 8 Ом в любое время, Максимальная мощность составляет 25 Вт; В любое время Мощность блока питания должна быть больше, чем мощность усилителя, иначе Громкая громкость не будет двигаться, мощность будет уменьшена, звук будет прерван, а соответствующая выходная мощность не будет достигнута. Все платы используют совершенно новые импортные компоненты fever. Они отнюдь не режут углы. Их видно, поэтому стоимость высокая. Наши продукты определенно экономически выгодны. На 4 евро достаточно 250 Вт. Можно протестировать с помощью аудиоанализатора.
Основные технические параметры:
1. Напряжение источника питания: Двойной источник питания постоянного тока ± 42 --- ± 58 в 2. Номинальная выходная мощность: 250 Вт (источник питания ± 50 В, динамик 4 Ом, степень искажения <= 0.05%) 3. Эффективность: >= 90% 4. Отношение сигнал-шум: 90 дБ 5. Полное гармоническое искажение: 250 Вт (источник питания ± 50, динамик 4 Ом, степень искажения <= 0.05%) 250 Вт (источник питания ± 50, динамик 8 Ом, степень искажения <= 0.01%) 6. Диапазон частотной характеристики: 20 Гц-20 кГц 7. Динамик: 4-8Ω 8. Увеличение напряжения: 36 раз 9. Защита от короткого замыкания на выходе: Да 10. Размер платы усилителя мощности: Длина x Ширина x Высота = 86x56x29 мм 11. Вес: 150 грамм
Меры предосторожности при использовании:
1. Номинальное напряжение источника питания составляет ± 50 в для двух источников питания, и напряжение может нормально работать при ± 42 --- ± 58 В. Не подключайте положительный и отрицательный полюса источника питания неправильно, чтобы избежать перегорания платы. 2. Рекомендуется использовать двойной источник питания постоянного тока ± 50 в с лучшей фильтрацией. 3. Динамик рекомендуется использовать динамик 6-10 дюймов 4 Ом-8 Ом 4. Хотя аудиовыход имеет защиту от короткого замыкания, старайтесь избегать короткого замыкания 5. Перед включением внимательно проверьте правильность проводки. 7. Увеличение напряжения этой платы фиксировано в 36 раз. Если выходной мощности недостаточно, предварительное усиление может быть добавлено в соответствии с конкретной ситуацией.

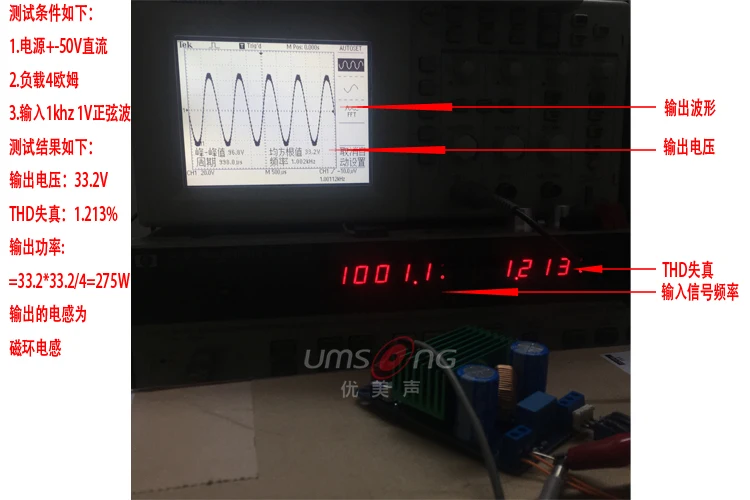

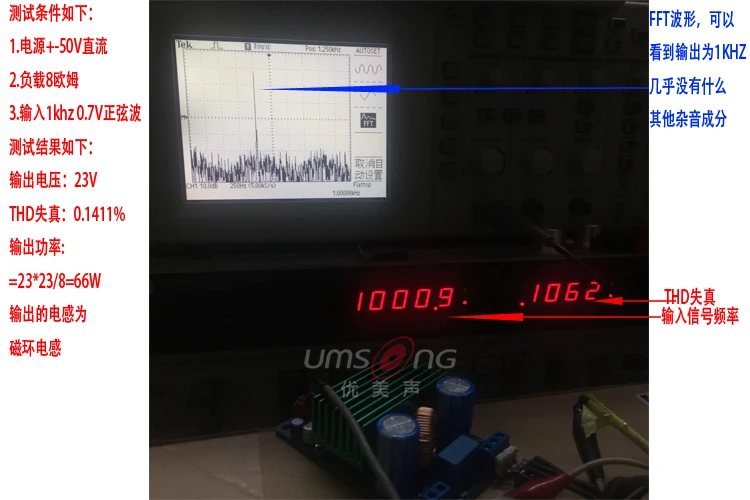

Приложена фактическая диаграмма тестирования проекта от прибора мощности и формы волны:
По результатам фактического теста видно, что мощность достаточная, форма волн идеальная, искажение небольшое, форма волны не имеет глюков и других помех, что идеально!

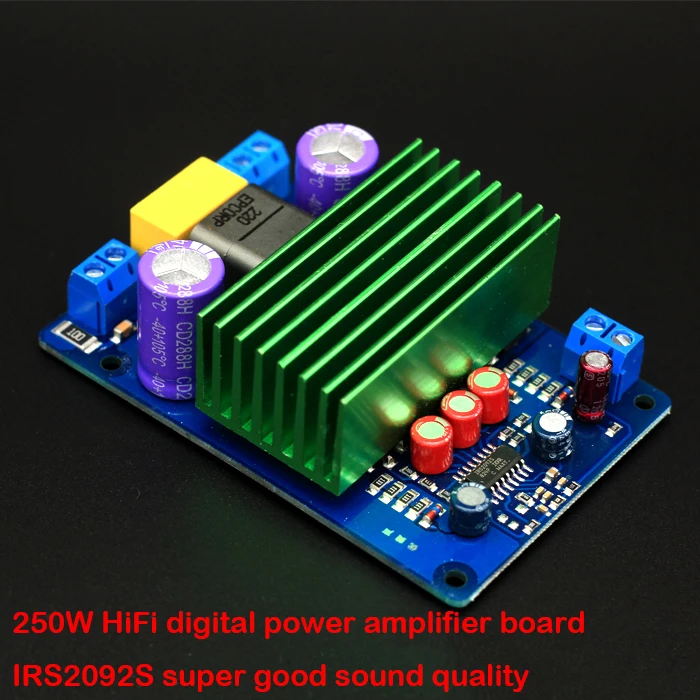

Эта плата основана на оригинальной конструкции оптимизации цепи IRAUDAMP7 от американской международной выпрямительной компании и тщательно разработана с оригинальным импортным чипом IRS2092S. Вся плата оснащена твердыми конденсаторами red robe, ELNA blue robe и purple robe для фильтрации соединений, импортными высокочастотными конденсаторами purple robe и т. д. Высококачественные компоненты, а также использование высокоскоростных патчей SMT, ультразвуковая Пайка для оплавления делает усилитель мощности более стабильным и менее искажающим, Который можно сравнить с чрезвычайным усилителем мощности! Общий дизайн красивый и просторный, а расположение разумное!

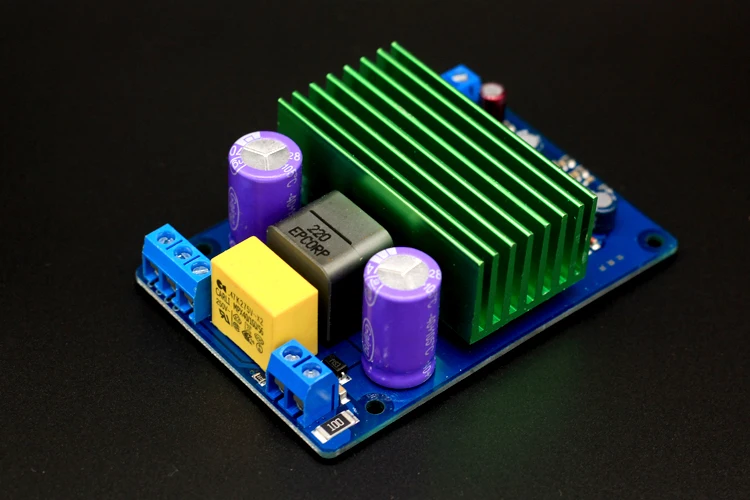

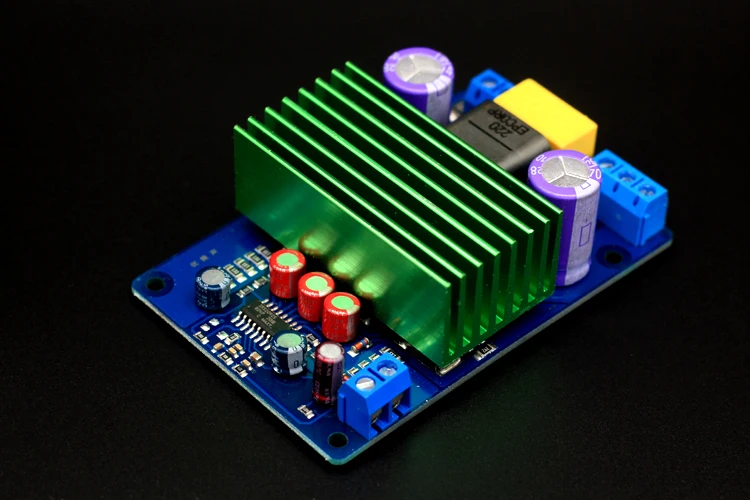

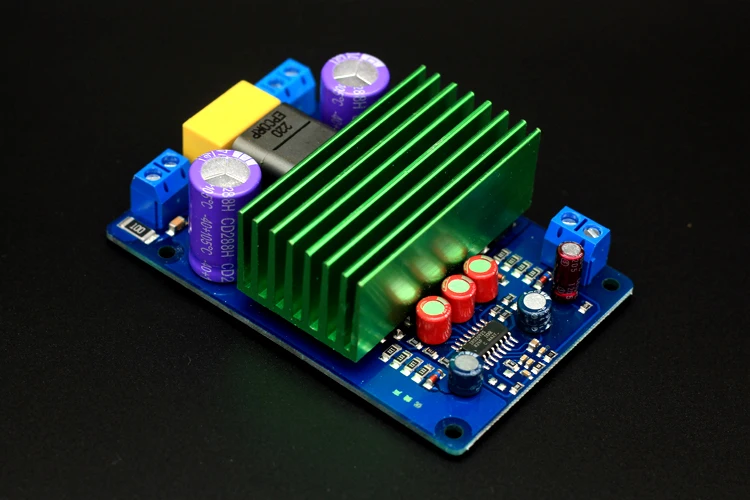

В целом плата красивая и просторная, компоновка разумная, с большим зеленым радиатором и фиолетовыми высокочастотными конденсаторами, это очень красиво!

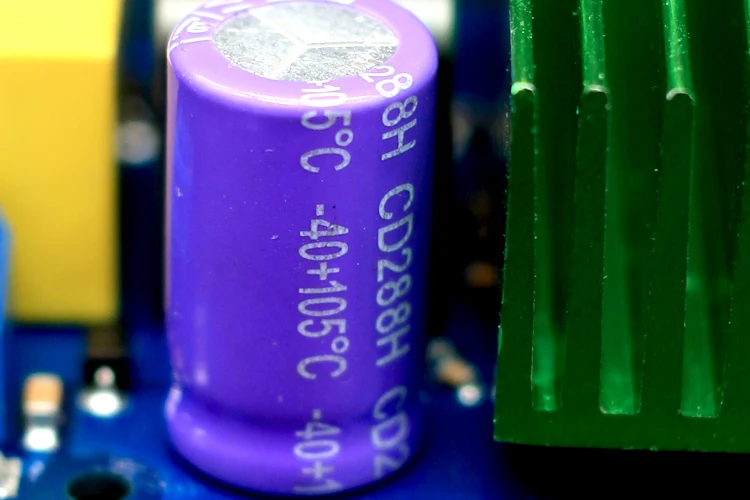

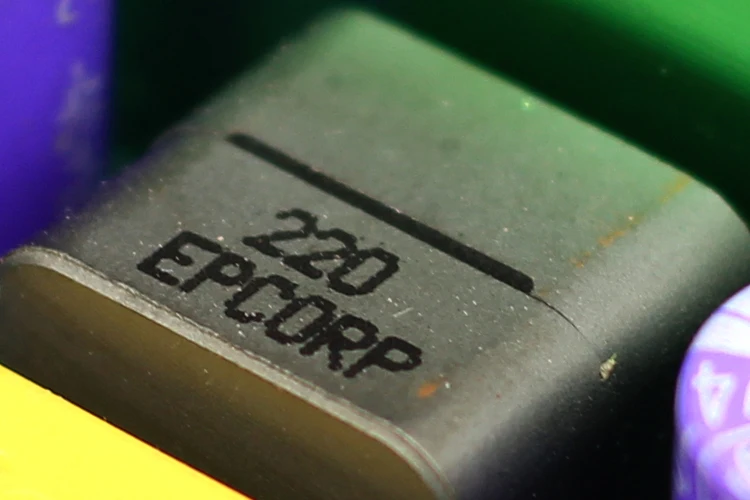

Фиолетовый высокочастотный конденсатор с низким сопротивлением, Стабильная и надежная работа, выходной фильтр использует импортный квадратный цифровой датчик разряда мощности и пленочный тонизирующий конденсатор для цифрового усилителя мощности, что уменьшает искажение на выходе, сильные басы, чистые средние и высокие частоты, приятный тон!

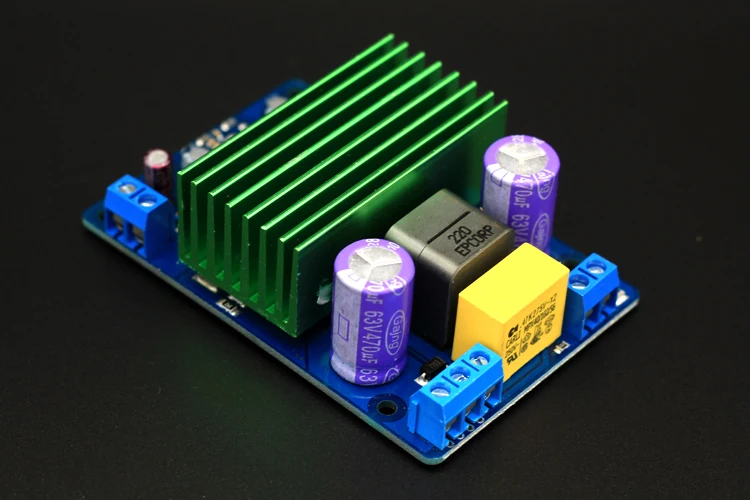

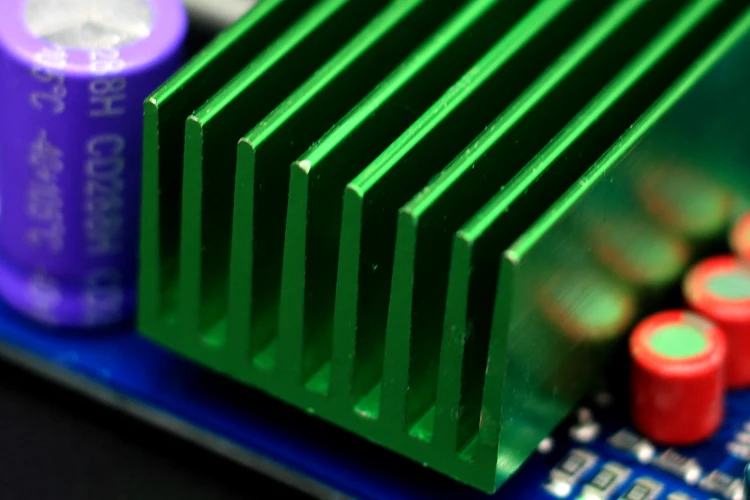

Большой радиатор с зеленым окислением не только хорош для отвода тепла, но и очень красив!

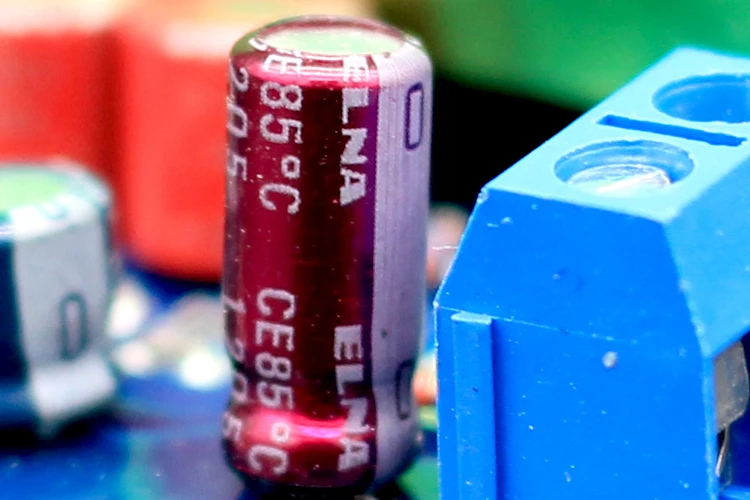

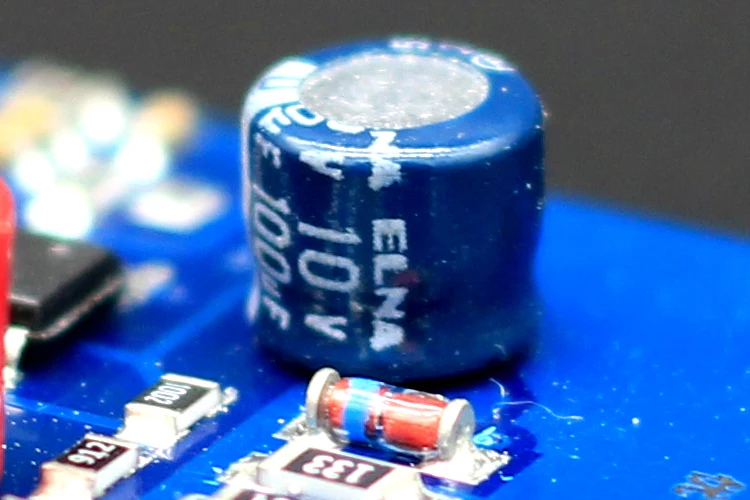

На входе используется тоник аудиофильского класса ELNA purple robe, аудиоконденсаторы для аудио связи, звук сладкий и естественный, прозрачный и мощный!

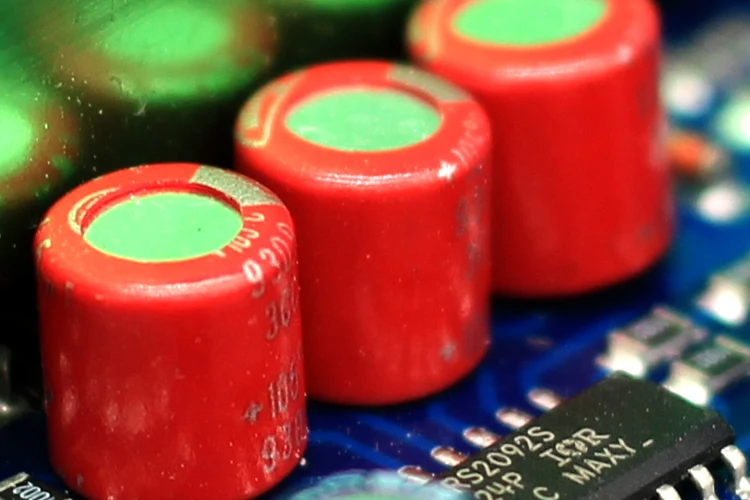

Благодаря высококачественным твердым конденсаторам Hongpao производительность очень стабильна! Наше качество изготовления позволяет увидеть всю пайку патчей SMT.

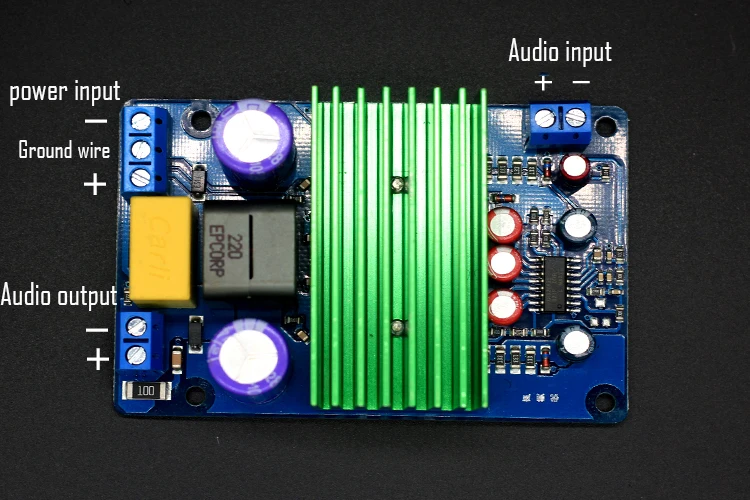

На изображении выше представлена схема подключения. Плата питается от двойного источника питания постоянного тока. Если это не импульсный источник питания, тем, кто использует Huanniu для источника питания, необходимо добавить выпрямитель и схему фильтра самостоятельно! Примечание: Эта плата является готовой однотонной платой, пожалуйста, приобретите две, если вам нужны двойные звуки.
