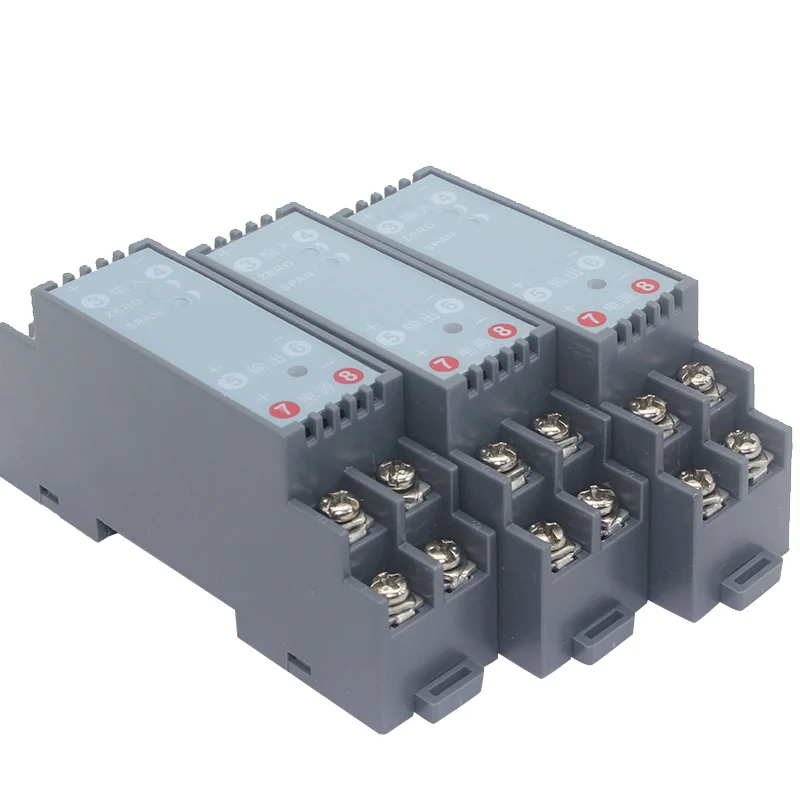

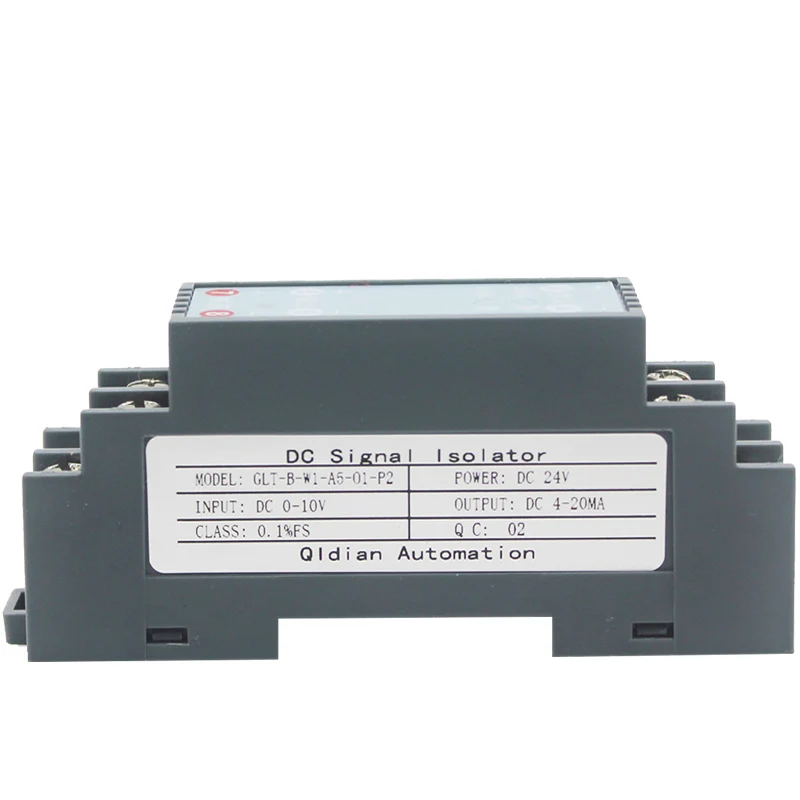

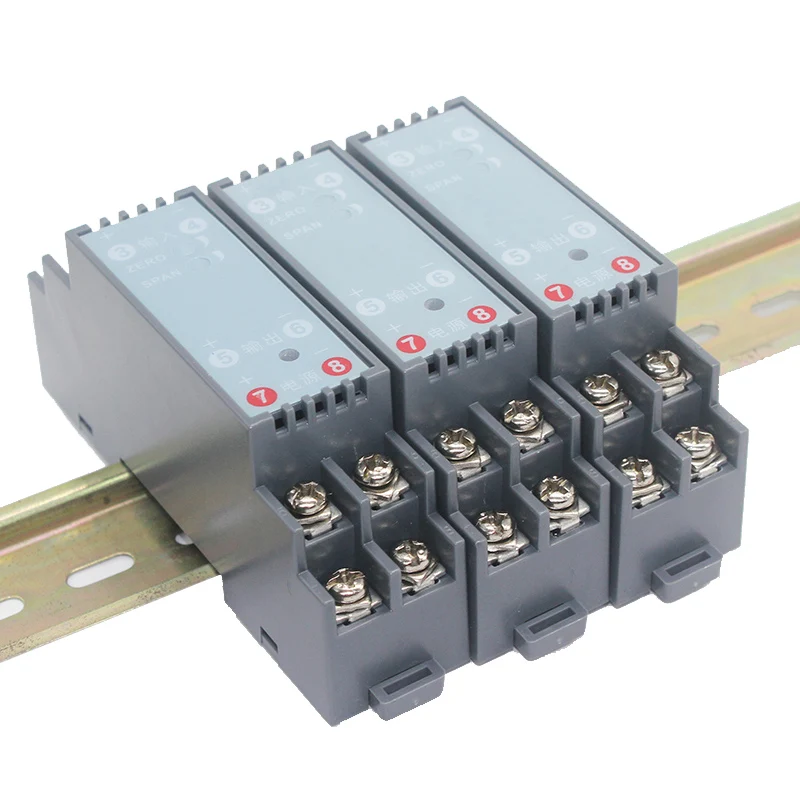

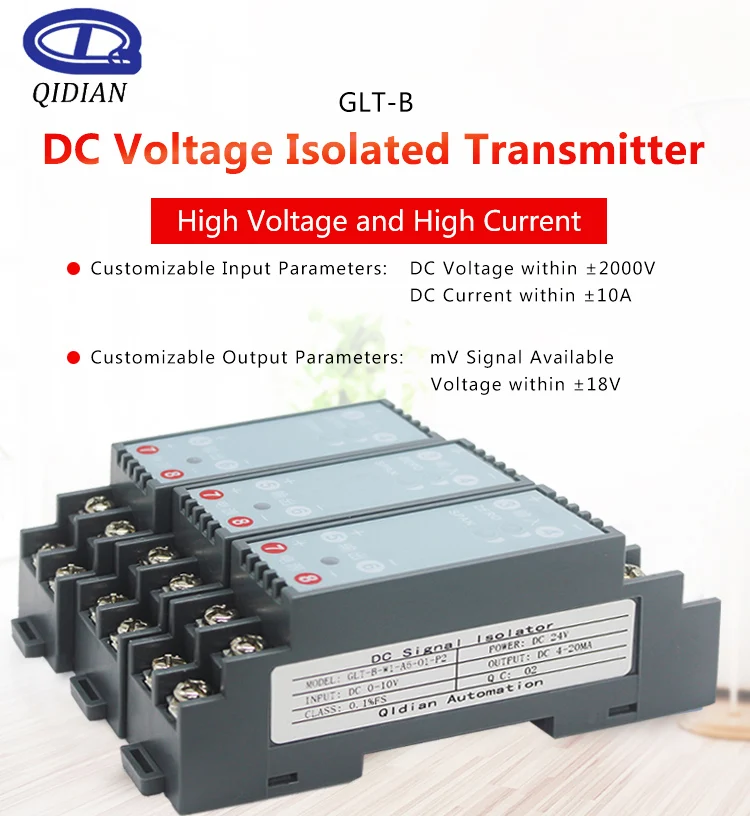

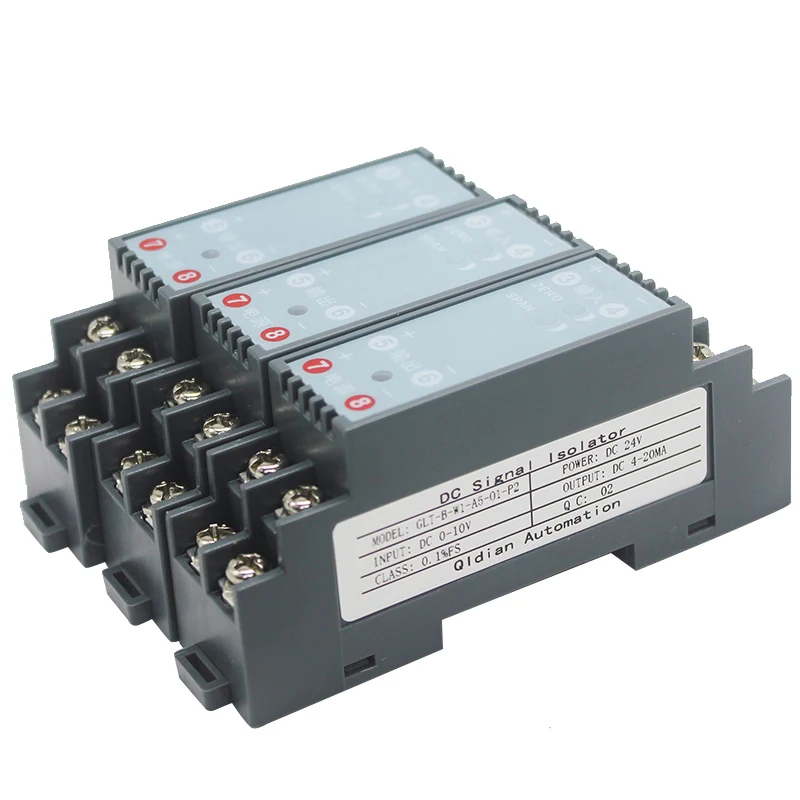

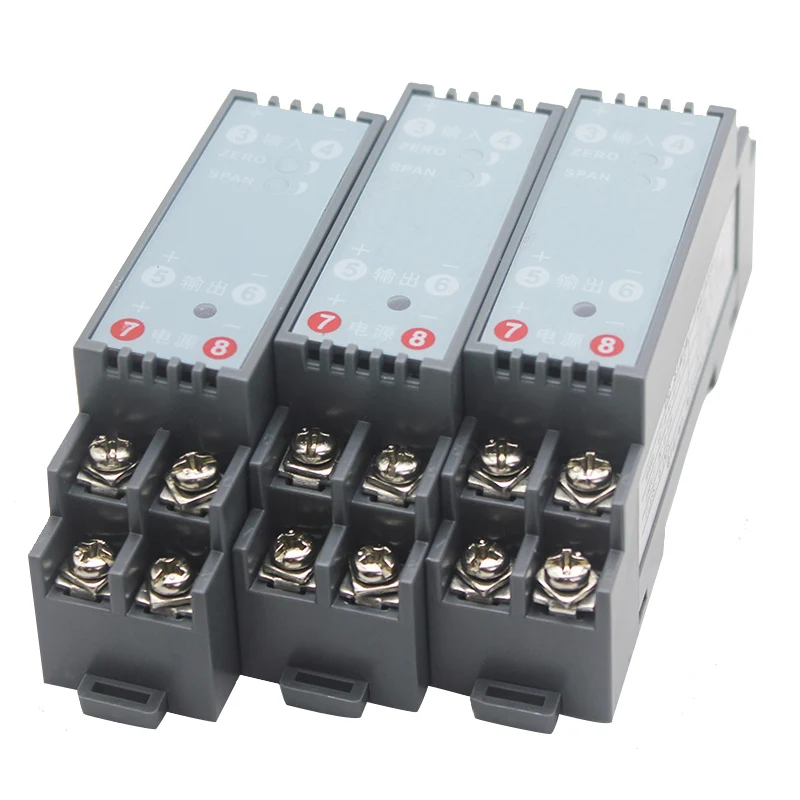

GLT-B DC сигнал изоляции Передатчик Вход 0 ~ 75 мВ/4 ~ 20 мА/0 ~ 10 в выход 0 ~ 5 В/-0 ~ 10 В/20 ~ 4 мА несколько сигналов настройки
Примечание: входной сигнал, выходной сигнал можно настроить.
Пожалуйста, свяжитесь с нами по вашим специальным параметрам.
INtroduction
<1>. Этот многофункциональный передатчик, диапазон входного напряжения iS-2000 В ~ 2000 в,Диапазон входного тока-10A ~ 10A.
<2>.Он используется для стандартных сигналов, таких как 4 ~ 20 мА, 0 ~ 10 в, 0 ~ 5 В,-10 В ~ 10 В и т. д.

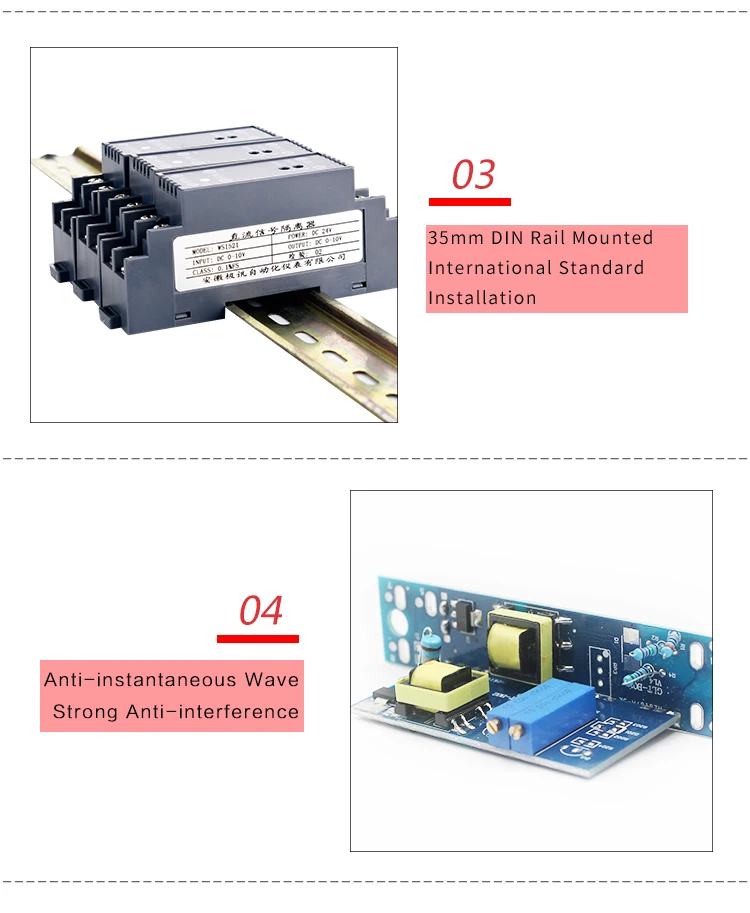

Но, он также используется для нестандартных сигналов, таких как 20 ~ 4ма, 10 ~ 0 В, -10 В ~ 10 В и т. д.<3>.Стандартная 35 мм din-рейка независимая установка. Высокая точность, высокая линейность, низкий температурный дрейф. Полноканальная конфигурация, настройка параметров.
<4>.Вход, выход и мощность изолированы друг от друга, изолируя промышленный сигнал напряжения постоянного тока и преобразовывая его в стандартный сигнал тока или напряжения.
Технические параметры
Вход
Входной сигнал
± 10 А; ± 2000 в; 0 ~ 75 мВ
Входное сопротивление
≥ 300 Ом
Выход
Выходной сигнал
4-20mA; 20-4mA; ± 10V
Выходное сопротивление нагрузки
RL≤ 500Ω (выходной сигнал тока)
RL≥ 10 кОм (выходной сигнал напряжения)
Другие параметры
Питание
DC24V,± 10%
Потребление тока
≤ 30 мА (1 в 1 out, выход источника питания 24 В 20 мА);
≤ 50 мА (1 в 2 выхода, выход источника питания 24 В 20 мА);
≤ 50 мА (2 в 2 выхода, выход источника питания 24 В 20 мА);
Точность
0.1% Ф. С.
Время отклика
≤ 10 мс (0-90%) (TYP)
Температурный дрейф
0.005% F.S./℃ (-20 ℃ ~ + 55 ℃)
Интенсивность изоляции
1500 В переменного тока/1 мин (между входом-выключением питания)
Сопротивление изоляции
≥ 100MΩ (между входом-выключением питания)
EMC
Соответствует GB/T 18268(IEC61326-1)
Применимое оборудование
Выходное напряжение siganl устройства
Рабочая температура и влажность
-20 ℃ ~ + 55 ℃/<80% влажности (без конденсации)
