Во-первых, Обзор продукта

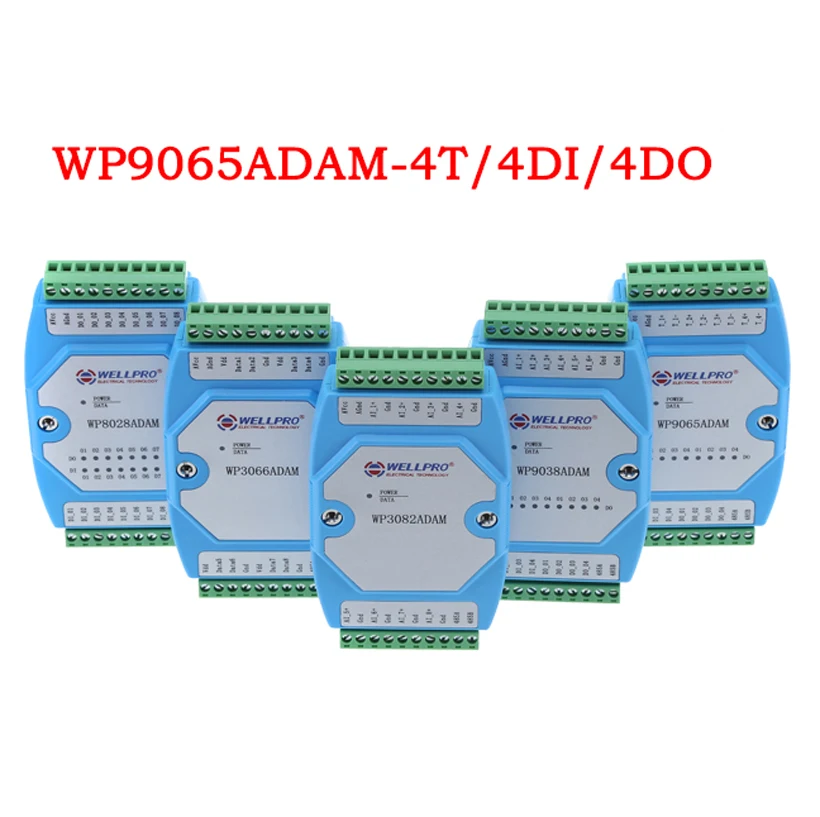

LВход термопары типа 4K
L4Road светильник электрически изолированный цифровой вход и 4-ходовой фотоэлектрический изолированный цифровой выход (выход коллектора транзисторов NPN)
LИспользуя стандартную связь MODBUS RTU RS485, можно настроить с помощью конфигурационного программного обеспечения, ПЛК, промышленного сенсорного экрана и других сетей
LС индикатором состояния связи и ввода-вывода
LКонструкция с защитой от молний и помех для цепи связи
LПриобретение сигнала и контроль могут широко использоваться в промышленном полевом оборудовании.
LНормальное использование трехлетняя гарантия
Два, основные параметры
LВход термопарыПроход 4 дорога (Тип K)
LДиапазон измерения0 ~ 1000
LТочность измерения температуры 2C
LТемпературное разрешение 1C
LЦифровой входной канал 4 (активный низкий)
LЦифровой выходной канал 4 (транзистор NPNОткрытый коллекторВыход, Five00mA)
LДиапазон рабочих температур-20 ~ 70
LВнешний источник питания 9 В постоянного тока ~ 30 В/2 Вт
LИзоляционная защита 1500VDC
LСпособ установки стандартный монтаж DIN направляющей или винтовой монтаж
LРазмер внешнего вида 125*73*35 мм
Три, определение интерфейса
AVcc
Положительный конец внешнего входа питания
AGnd
Отрицательный внешний вход питания
T_1 +
Первый способ K Тип термопары входной положительный конец
T_1-
Входной отрицательный конец термопары первого способа типа K
T_2 +
Второй способ K Тип термопары входной положительный конец
T_2-
Входной отрицательный конец термопары второго способа типа K
T_3 +
Третий способ K Тип термопары входной положительный конец
T_3-
Третий способ типа K, вход термопары, отрицательный конец
T_4 +
Положительный конец входа термопары четвертого способа типа K
T_4-
Отрицательный конец входа термопары четвертого пути типа K
DI_01
Первый способ цифрового входа
DI_02
Второй способ цифровой вход
DI_03
Третий способ цифрового входа
DI_04
Четвертый способ цифрового входа
DO_01
Первый способ цифрового выхода
DO_02
Второй способ цифровой выход
DO_03
Третий способ цифрового выхода
DO_04
Четвертый способ цифрового выхода
485A
Rs485сигнал A +
485B
Rs485сигнал B-
Четыре, цифровое Количество/Температурный датчик, схема применения
1 приложение цифрового ввода
2 применения цифрового выхода
3 приложения температурного датчика
Пять, инструкции по коммуникации
1. Описание параметров связи (Заводское значение):9600, N, восемь, 1
Параметр
Объясните
9600
Скорость передачи
(Проверка NNo
Сверло
8
Биты данных
1
Стоп-бит
2. Команда сбора входного сигнала термопары:
Отправка: 0103000000044409 (/16 система)
Данные
Байт
Описание данных
Примечания
01
1
Адрес модуля
Адресный диапазон 01-FE
03
1
Код функции
03-Чтение регистра
0000
2
Зарегистрированный адрес (тип 4x)
0000-аналоговый вход стартовый регистр
0004
2
Длина считывания
0004-чтение 4 регистров
4409
2
Код CRCCheck
Все данные перед кодом проверки CRC
Получение: 010308002000 FF 1F FF 2043 (чехол/система 16)
Данные
Байт
Описание данных
Примечания
01
1
Адрес модуля
Адресный диапазон 01-FE
03
1
Код функции
03-Чтение регистра
08
1
Количество байтов
08-чтение 8 байт в длину
0020
001F
FFFF
FFFF
8
Чтение данных
0020 Считывание данных датчика температуры 1
001f-считывает данные датчика температуры 2
-FFFFRead датчик температуры 3 данные
-FFFFRead датчик температуры 4 данных
2043
2
Код CRCCheck
Все данные перед кодом проверки CRC
Прочтите данные для 16-го шестигранника в 10 системах после обработки в соответствии с данными:
А когда данные равны 65535, датчик температуры не подключен
Bкогда данные не равны 65535, Считываемые данные указывают измеренную температуру.
3. Команда получения цифрового входного сигнала:
Отправка: 01020000000479 C9 (чехол/система 16)
Данные
Байт
Описание данных
Примечания
01
1
Адрес модуля
Адресный диапазон 01-FE
02
1
Код функции
02-чтение входного бит
0000
2
Входной адрес (Тип 1x)
Начальный адрес 0000 входных бит
0004
