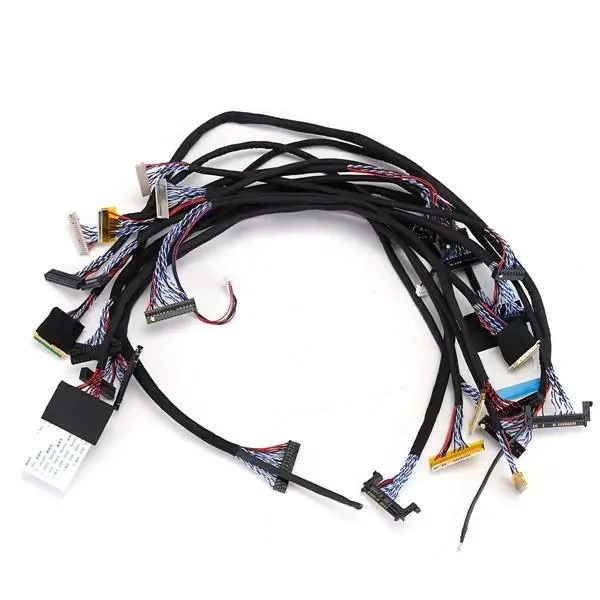

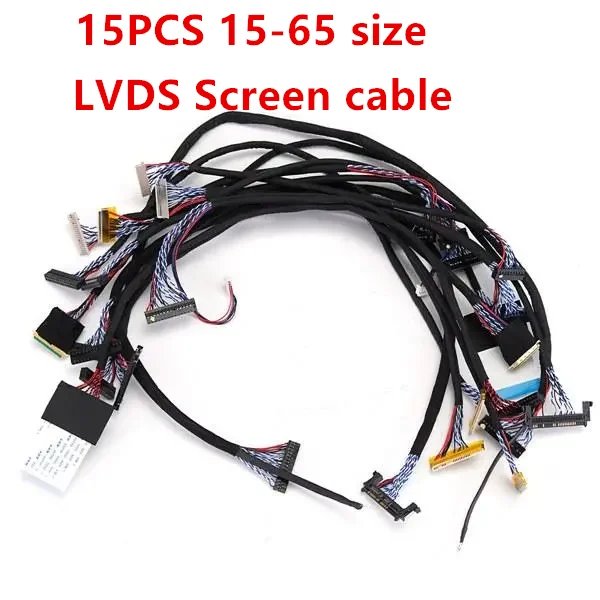

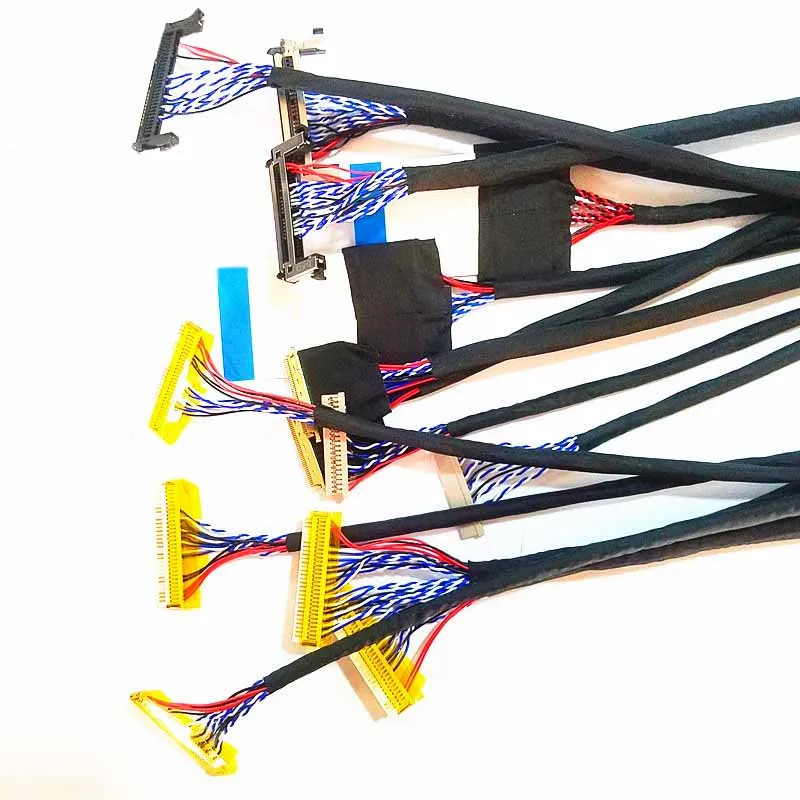

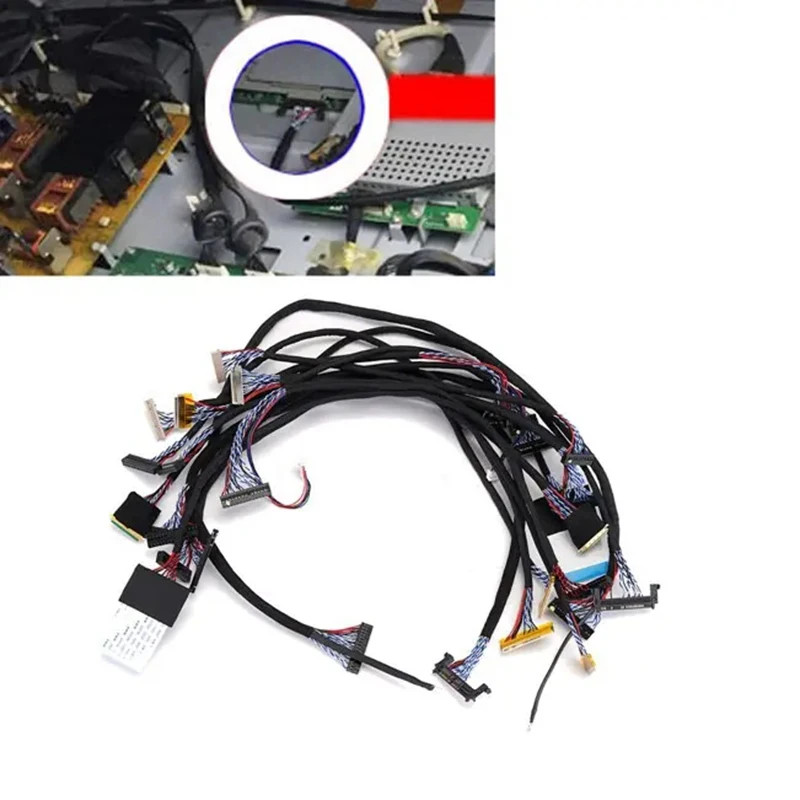

Комплект кабелей LVDS, 15 шт., 10-65 дюймов, 20 контактов, 30 контактов, 40 контактов, 51 контактов, 6 бит, 8 бит, обычно используемый экранный кабель для ремонта ТВ, модификация

Этот кабель используется для плат общего назначения, таких как тестер V29 V59 V56 v53 на рынке, и не может использоваться для оригинальной материнской платы.

Тип кабеля: LVDS

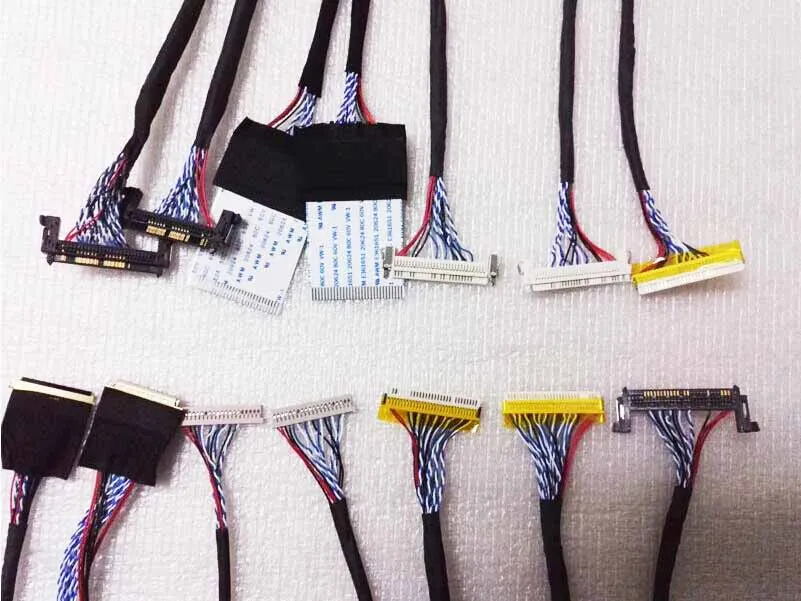

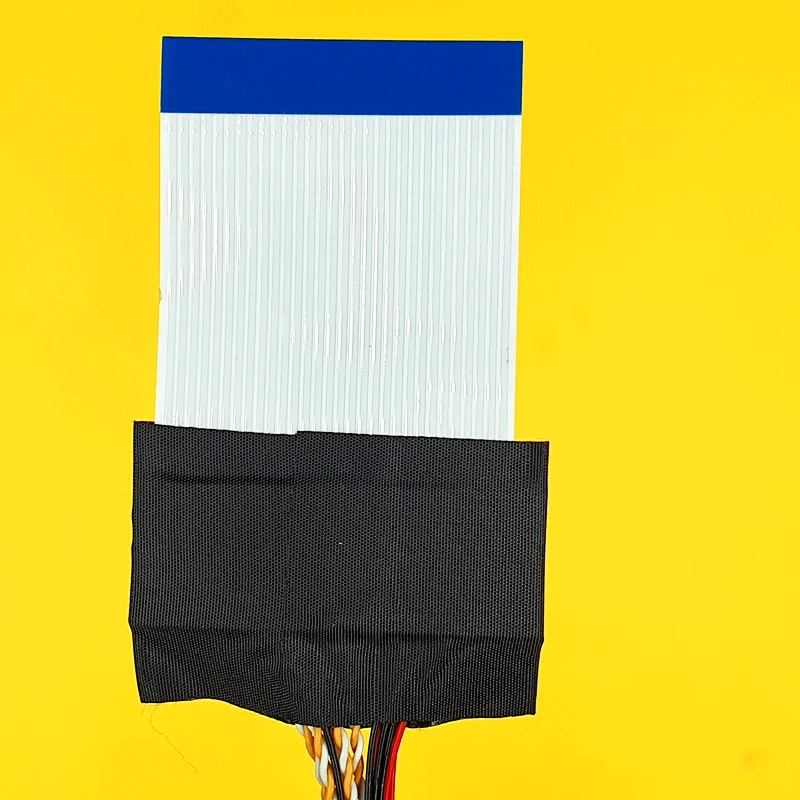

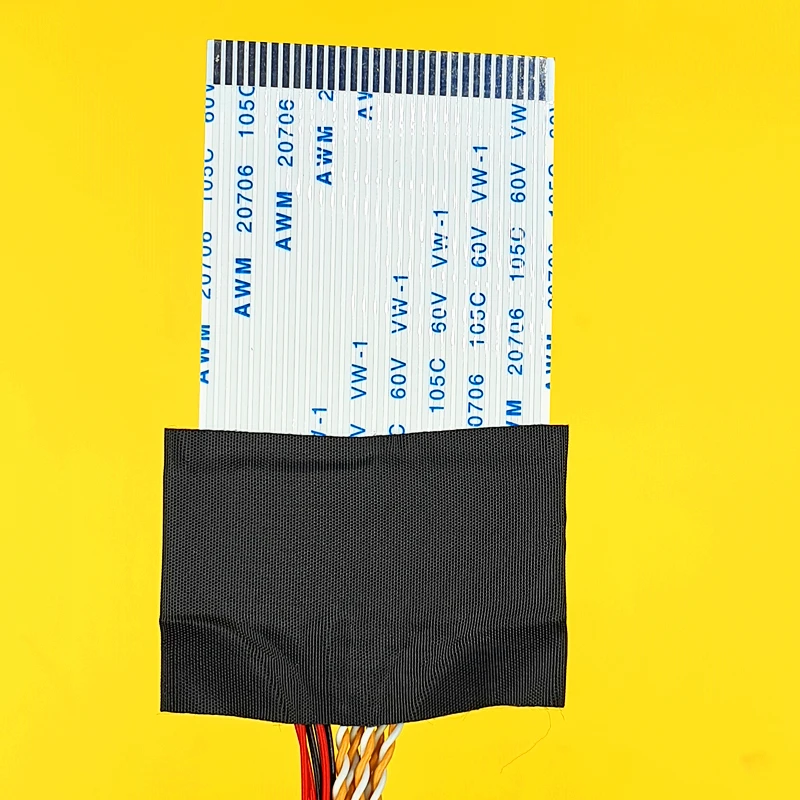

Характеристики: Подходит для: экрана 10-65 дюймов Цвет: как на фото Длина гнезда: 20 мм, 30 мм Имя: экранный кабель Модель: 602368 Особенности: 1. Обычная плата привода, поддержка ремонта экрана 10-65 дюймов, обычно используемая линия ЖК-экрана LVDS. 2. 30 контактов интерфейса LVDS общей платы определяются следующим образом: Блок питания 1 2 3 Заземляющий провод 4 5 6 7 8 9 10 11 12 три набора линий данных (00- 00 + 01- 01 + 02- 02 +) 13 14 наземная линия 15 16 тактовых линий (0C- 0C +) 17 18 (03 - 03 +) Здесь представлены 8 наиболее часто используемых групп. 19 20 21 22 23 24 три набора линий данных (0E- 0E + E1-E + E2- E2 +) 25 26 заземляющий провод 27 28 часовая линия (EC-EC +) 29 30 линий данных (E3- E3 +) Модель: 1 x DF14-20Pin-S6 6 бит 1 x DF14-20Pin-S8 8 бит 1 x FIX-30Pin-S8 (питание слева) 8 бит 1 x FIX-30Pin-S8 (правое включение) 8 бит 1 x FIX-30Pin-D6 (питание слева) 6 бит 1 x FIX-30Pin-D8 (питание слева) 6 бит 1 x FIX-30Pin-S8 (питание слева) 8 бит (для экрана 17-42 дюйма) 1 x FIX-30Pin-S8 (правое питание) 8 бит (для экрана 17-42 дюйма) 1 x FPC-LVDS-30Pin-S8 (питание слева) 8 бит 1 x FPC-LVDS-30Pin-S8 (правое включение) 8 бит 1 x LP-40Pin-S6 (Светодиодный ноутбук SD) 6 бит 1 x LP-40Pin-D6 (светодиодный ноутбук HD) 6 бит 1 x FIX-51Pin-D8 (левое питание) бит (самый универсальный кабель LVDS для экрана 32-65 дюймов) 1 x FIX-51Pin-D8 (правое питание) бит (самый универсальный кабель LVDS для экрана 32-65 дюймов)

1X FIX-30P-D6-30P Примечание: Из-за измерения вручную возможна погрешность. Посылка 15 x экранный кабель
