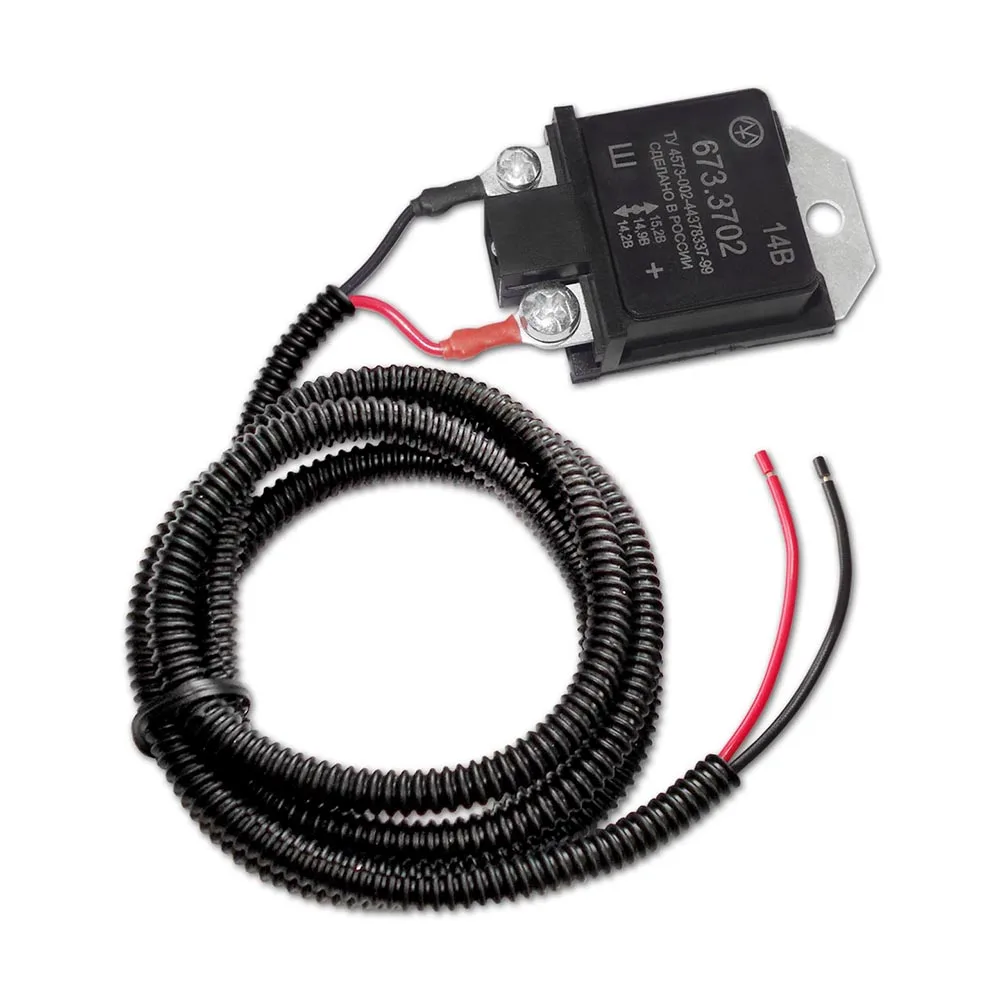

Трехуровневый реле регулятор напряжения универсальный 673.3702 (3-х уровневый)

1 Установка регулятора напряжения

1.1 Установить регулятор напряжения отверстием основания на болт массы, предварительно очищенный от грязи и ржавчины, и надежно закрепить.

1.2 Разорвать соединение штатного встроенного регулятора напряжения с контактами щеточного узла.

1.3 Используя соединительные провода, соединить «+» и «Ш» регулятора напряжения с контактами «+» и «Ш» щеточного узла генератора.

Примечание: Контактом «+» в конструкциях щеточных узлов, неразборных с регулятором напряжения, является вывод, соединенный с дополнительной тройкой диодов генератора.

1.4 Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.

2 Регулировка напряжения

2.1 Положение переключателя «14,2» - для работы регулятора при температуре окружающей среды от 0ºС до 20ºС, без использования дополнительных устройств, понижающих напряжение;

2.2 Положение переключателя «14,9» и «15,2» - для работы при низкой температуре окружающей среды (ниже 0ºС), для подзарядки разряженного аккумулятора, а также для работы с устройствами, понижающими напряжение.
