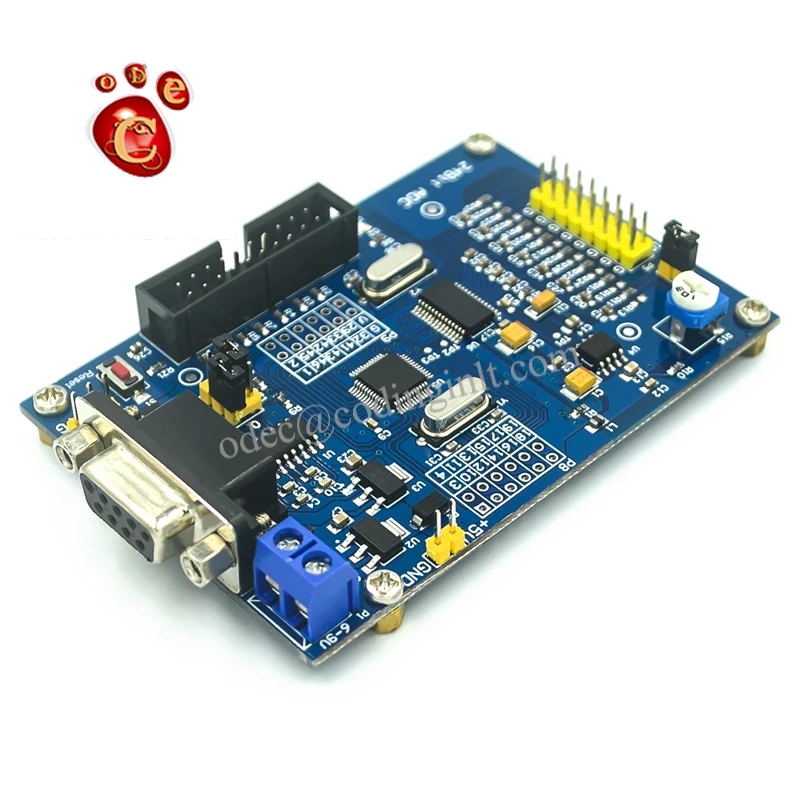

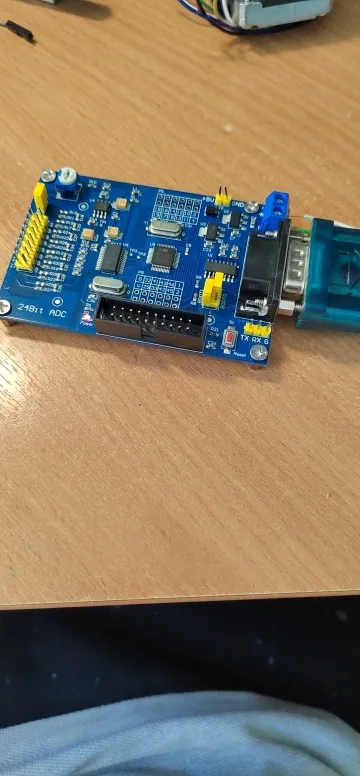

ADS1256 24 бит AD Высокоточный модуль сбора 24-битный АЦП STM32F103C8T6 AD Модуль

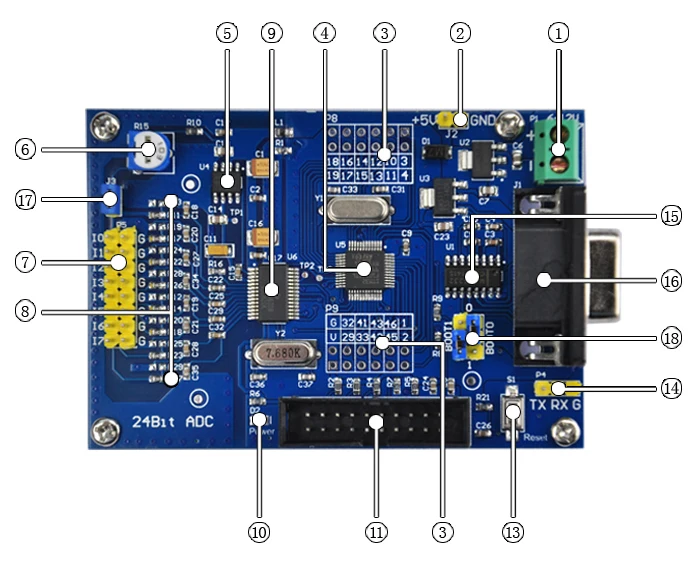

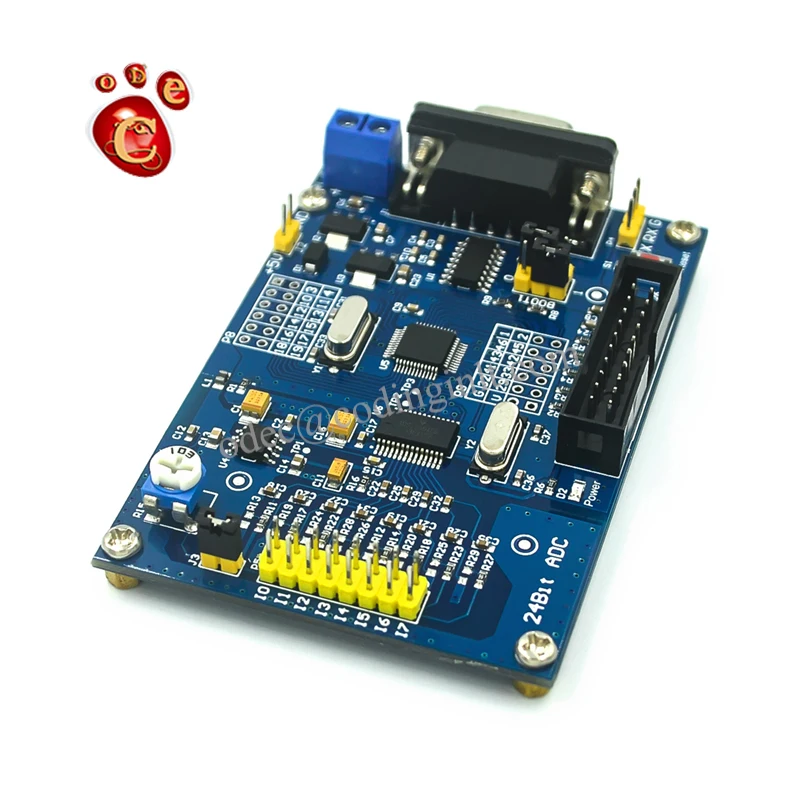

1. Мощность входных сигналов, диапазон входного напряжения 5,5 V-12V (5V Мощность поставки, пожалуйста, непосредственно подключить 2 может быть); 2. 5V источника питания входных сигналов (1,2 двух блоков питания, подключение к любой из них только); 3. STM32F103C8T6 приводит к GPIO, что удобно для вторичного развития. Трафаретная печать напрямую соответствует контактному номеру чипа; 4. Новый оригинальный мастер MCU: STM32F103C8T6; 5. 2,5 в, сверхвысокая точность, низкая температура; 6. Регулируемый потенциометр, выходное Регулируемое напряжение связи с AIN0/ I0; 7. 8 каналов для получения входного сигнала, I0-I7 подключен к положительному концу поглощающего напряжения, G является аналоговым заземлением и подключен к отрицательному концу поглощающего напряжения; 8. Входной фильтр и сопротивление затуханию, по умолчанию не затухание, оставляя положение сопротивления затухания сварки, 0603 посылка; 9. ADS1256IDB чип приобретения, новый оригинальный импорт; 10. Светодиодный индикатор питания; 11. Интерфейс JTAG, разработанный в соответствии с определением JLink-V8 или V9; 12. Не маркируется; 13. STM32F103C8T6 Кнопка сброса; 14. Положение подключения USB к TTL, соответствующее TX, RX и GND MCU, которые могут напрямую общаться с компьютером; 15. Оригинальная импортная коммуникационная микросхема 3232 последовательного порта; 16. Серийная головка, женская головка; 17. Включение-выключение управления выходным напряжением регулируемого потенциометра к I0 / AIN0: Отключение IO подвески и подключение I0 для измерения выходного напряжения конца регулируемого потенциометра; 18. STM32's BOOT0 и BOOT1 control jump cap;

Результаты заземления показывают, что единица внимания-УФ

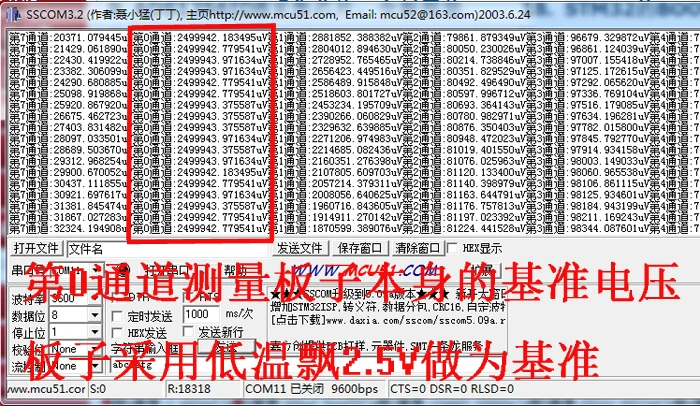

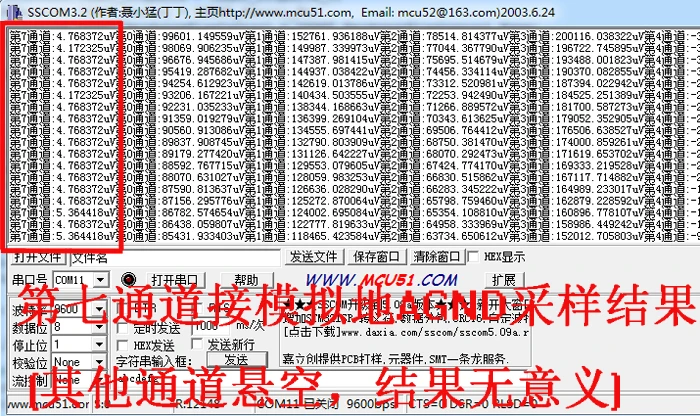

Результаты измерений эталонного напряжения показывают: единица измерения является УФ Так, как показано на рисунке ниже: исходной мощности этого плата сбора данных принимает 2,5 V с низкий температурный дрейф и ультра-высокой точности в качестве источника справочной информации. Поскольку исходный источник является очень стабильным сигналом, прямой набор стабильного сигнала может также отражать точность и стабильность коллекционной карты. Di0 канал подключен к основному источника питания 2,5 V, и отобранные Результаты отображаются на рисунке ниже в соответствии с результаты измерений с помощью шесть с половиной-цифры в таблице.

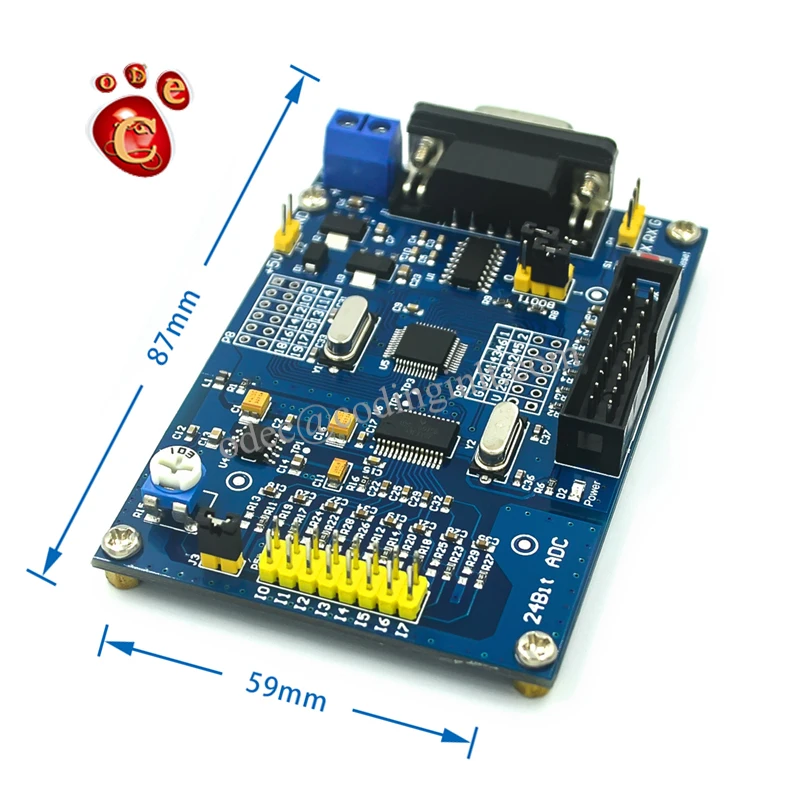

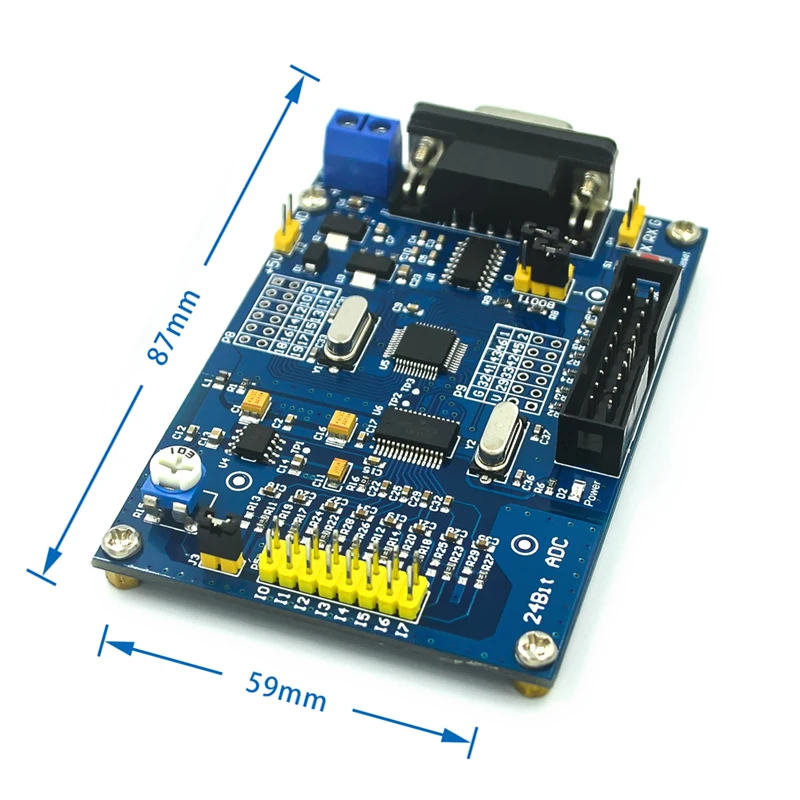

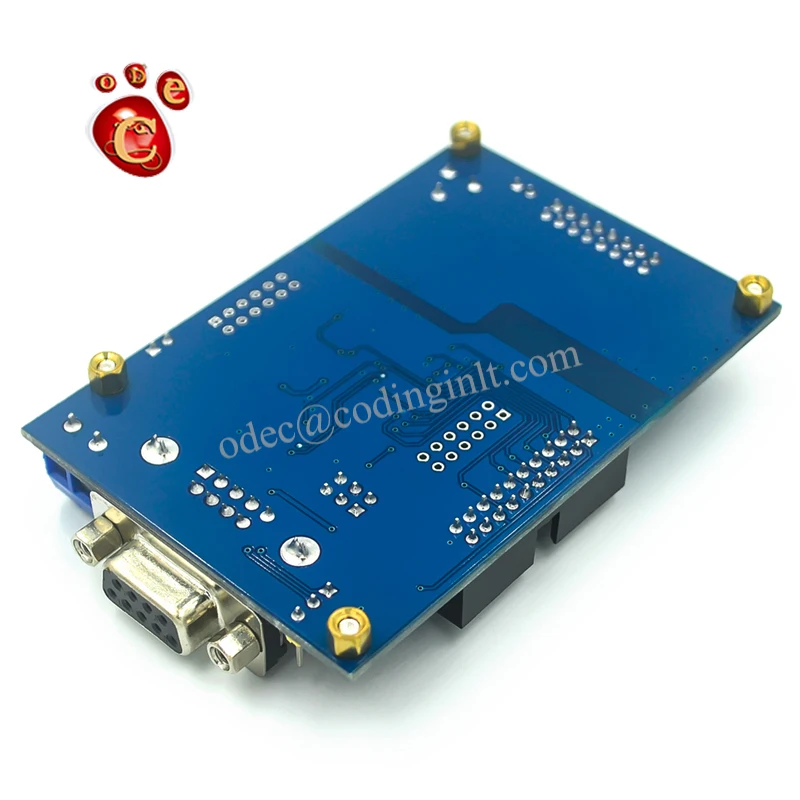

Основные параметры 8-канальная (24BIT)/DC панель переключения: Размер: 82,8 мм X 53,4 мм Толщина: 1,6 мм Модель чипа: STM32F103C8T6 (однокристального),ADS1256(24 бит точность AD конверсионный чип) Источника питания Напряжение: Бортовой процессор 5V и 3,3 V стабилизатор напряжения, 9V Внешний DC источника питания может использоваться в источника питания имеет удобный емкостный Мини-стилус, служащий также в предотвращения обратного подключения Кристальная частота: 8 МГц, чип внутренней частоты 9 раз, рабочая частота 72 МГц. 8 каналов (24 бит) A/DC плата передачи оборудования TE: Эта плата была STM32F103C8T6 MCU всех IO портов, пользователи могут вторичное развитие своих собственных потребностей функции. Можно загрузить программу через последовательный порт, см. Конкретный метод, описанный в файле. Так как вы можете загружать программы через последовательный порт s, на плате нет интерфейса отладки загрузки JLINK. AD чип эталонного напряжения 2,5 в, произведено прецизионным стабилизатором. На плате установлен потенциометр для проверки входного сигнала AD. Напряжение, генерируемое потенциометром, подключается к AN0 через соединительный провод S3, который подходит для отладки платы без датчиков. Без этого теста вы можете удалить перемычку S3 и ввести тестовое напряжение непосредственно с AN0--AN7.(Входное напряжение на AD вход не должно быть выше 5 В) Конкретные функции трех режимов описаны ниже: /Режим 1: Одноканальное аналоговое напряжение AN0 непрерывно собирается для преобразования ADC, и преобразованные данные рассчитываются как значение напряжения, и данные отправляются через последовательный порт в виде кода ASCII. В этом режиме программное обеспечение serial port assistant может напрямую считывать напряжение, которое подходит для инженеров по разработке, Потому что нет необходимости понять какой-либо принцип SCM оборудования. Собранные данные показывают следующий пример. На этот раз напряжение подключено к каналу Di0 (AN0), и точность измерения очень стабильна в диапазоне 0,0001 в (i.e. 0.1мв). Остальная часть прохода пуста. Поскольку передача является кодом ASCII, поэтому программное обеспечение последовательного порта главного компьютера должно выбрать «Символ (ASCII) дисплей», не выбирайте шестигранный дисплей, в противном случае отображает неправильный код. /Режим 2: 8-канальный аналоговое напряжение постоянно собирается для 24-битный преобразования АЦП и преобразования данных рассчитывается исходя из значения напряжения, И данные отправляются через последовательный порт в виде кода ASCII. В этом режиме программное обеспечение serial port assistant может также использоваться для прямого считывания напряжения, Подходит для инженеров по разработке программного обеспечения для использования, потому что нет необходимости понять какой-либо принцип SCM оборудования. Собранные данные показаны следующим образом: /Режим 3: Полный дифференциальный входной режим, диапазон измерения напряжения-5 В ~ + 5 В. Всего 4 набора дифференциальных входов. Датчики подходят для подключения электронных весов. Соответствующий входной штырь: AN0 -- канал 0(V0) + вход AN1 -- канал 0(V0) -- вход AN2 ---- канал 1(V1) + вход AN3 ---- канал 1(V1) -- вход AN4 -- канал 2(V2) + вход AN5 ---- канал 2(V2) -- вход AN6 -- канал 3(V3) + вход AN7 -- канал 3(V3) -- вход
