Последнее обновление: 23.03.2022
Улучшение функции продукта:
Уменьшите шум самого осциллографа.
Добавлена функция сохранения формы волны, сигнал не будет потерян после выключения.
Добавлена функция обнаружения короткого замыкания и открытого замыкания, которая может помочь сборщикам найти ошибки сварки и повысить уровень успеха сборки.
Добавлена функция идентификации контроллера TFT.

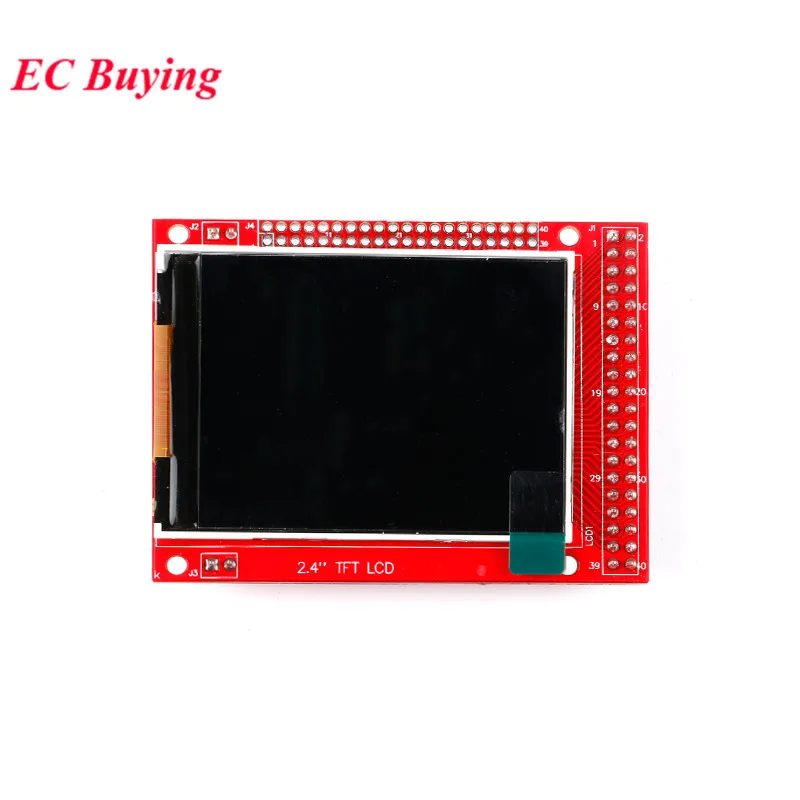

2,4 дюймов TFT цветной экран
Микроконтроллер STM
Последние улучшения:
Осциллограф DS0138 уже может непосредственно отображать различные параметры формы волны, включая частоту, период, ширину импульса, рабочий цикл, максимальное значение, минимальное значение, среднее значение, пиковое-пиковое значение и эффективное значение, что очень полезно для интуитивного понимания характеристик формы волны. Более того, отображаемое эффективное значение является истинным эффективным значением и не зависит от формы волны.
DS0138 характеристика индекс:
Самая высокая частота дискретизации в реальном времени: 1Msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5V/див (в соответствии с способом 1-2-5)
Регулируемое вертикальное смещение, с инструкциями
Входное сопротивление: 1MΩ
Максимальное входное напряжение: 50Vpp (1:1 зонд), 400Vpp (10:1 зонд)
Методы соединения включают DC/AC/GND
Горизонтальный диапазон времени: 10US/Div-50s/Div (увеличение на 1-2-5)
С автоматическими, обычными и одиночными режимами запуска, удобно снимать мгновенные формы волны
Может быть вызвано ростом или падением края
Положение уровня триггера регулируется, с индикацией
Наблюдайте за формой волны перед триггером (отрицательная задержка)
Дисплей формы волны может быть заморожен в любое время (функция удержания)
Поставляется с 1 кГц/3,3 V квадратный тест волн источника сигнала
С цифровым дисплеем параметров формы волны, параметры, которые могут быть отображены: частота, период, ширина импульса, рабочий цикл, максимальное значение, минимальное значение, среднее значение, пиковое-пиковое значение, эффективная ценность. Сохраните/вспомните форму волны, и форма волны не исчезнет при выключении
Как включить/выключить отображение параметров формы волны: Поместите курсор в исходное положение времени и нажмите кнопку OK
Как сохранить форму волны: Нажмите SEL и + одновременно
Метод напоминания сохраненной формы волны: одновременно нажмите и удерживайте SEL и-
Введите режим тестирования метод легального лица: нажмите OK, нажмите RESRT, если вы видите светодиодный мигание быстро, это означает, что есть Короткое замыкание в PCB или PC Порт микроконтроллера (эти порты включают подключение к ЖК-дисплею), вам нужно узнать и удалить его; Если вы видите светодиодный мигание в течение примерно 4 секунд, вы можете использовать вольтметр, чтобы найти возможную схему открытия, связанную с линией подключения порта микроконтроллера.
