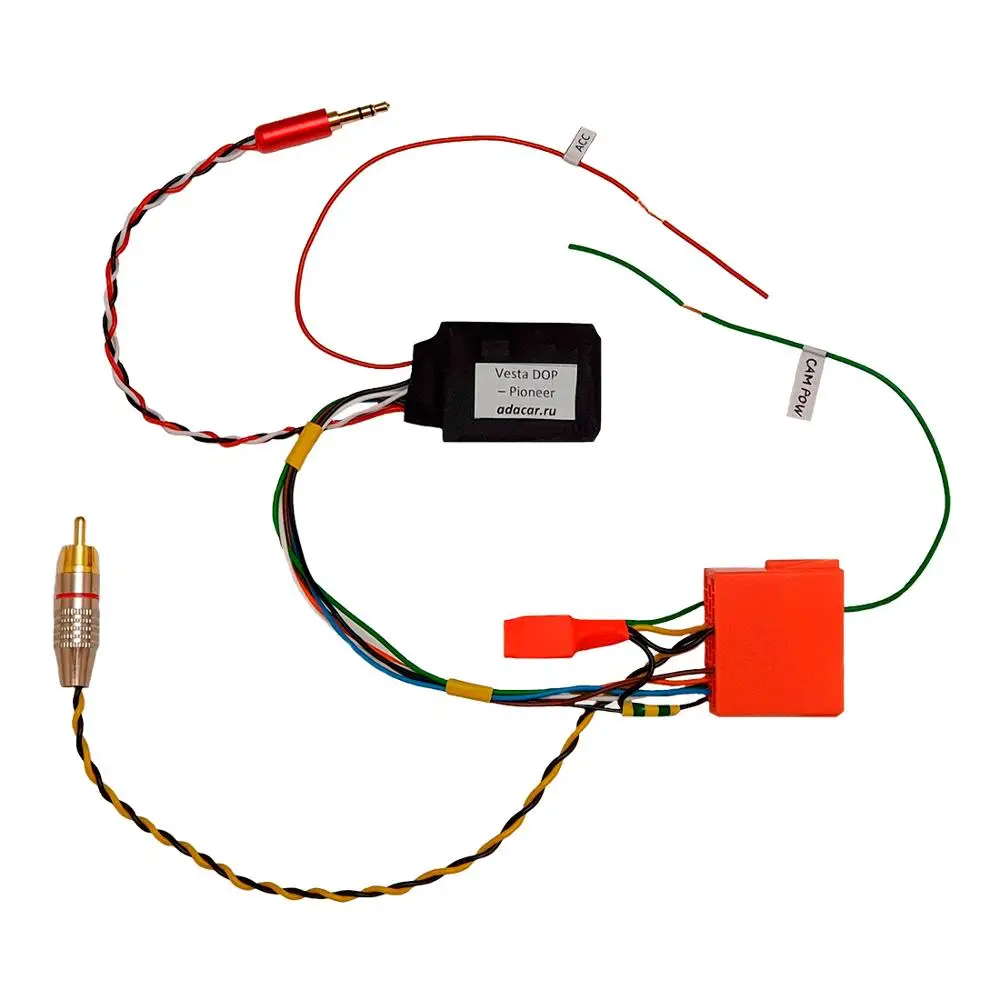

ADACAR Адаптер штатной камеры заднего вида и мультируля Лада Веста для магнитол Пионер (Со штекером mini ISO).Максимально простая установка "фишка в фишку".Адаптер уже полностью запрограммирован, настроен и готов к установке, не требует "обучения".Данный вариант адаптера Lada Vesta - Pioneer сохраняет заводскую гарантию, так как не требует "врезок" в штатную электропроводку!Поддержка всех 1-din и 2-din магнитол Pioneer, у которых есть функция дистанционного управления с кнопок на руле (у таких Пионеров есть вход WR с тыльной стороны для подключения нашего адаптера);Поддерживаемые функции данного адаптера кнопок руля и камеры заднего вида Лада Веста для магнитолы Пионер:Громкость больше.Громкость меньше.Трек вперед (при кратковременном нажатии на кнопку с приемом вызова).Трек назад (при кратковременном нажатии на кнопку со сбросом вызова).Перемотка вперед (при длительном нажатии на кнопку с функцией "Трек вперед").Перемотка к началу (при длительном нажатии на кнопку с функцией "Трек назад").Приглушение звука (функция аттенюатор "ATT-").Переключение источников звука (Радио, USB, AUX, Bluetooth...).Передача информации от штатной камеры в магнитолу Пионер.Как подключить адаптер кнопок руля Lada Vesta к магнитоле Pioneer?Внимание! Подключение производить с отключенным зажиганием и «откинутой» плюсовой клеммой аккумулятора во избежание случайных замыканий электропроводки при монтаже!Джек адаптера (3,5 мм) подключить к входу магнитолы Pioneer, который подписан: W/R (вход с тыльной стороны магнитолы для управления с кнопок руля).Красный провод адаптера (ACC) подключить к ACC (питание 12 Вольт после включения зажигания). Данный провод адаптера к ACC автомобиля можно подключить (на выбор):

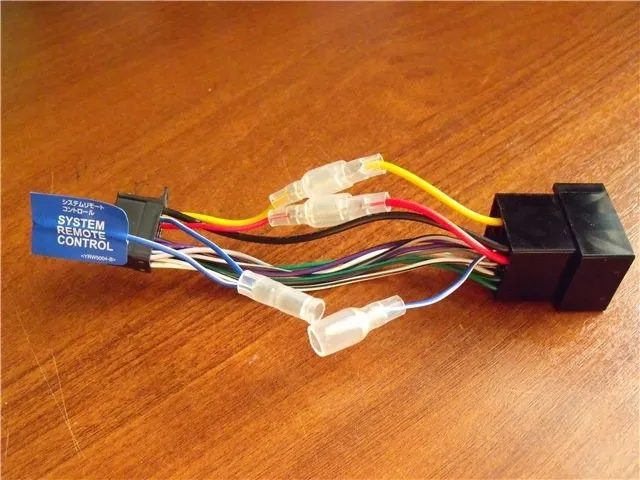

– к контакту А7 разъема Lada Vesta (см. Рисунок 1);– или к красному проводу магнитолы Pioneer (см. Рисунок 2).Mini ISO штекер адаптера подключить к mini ISO разъему автомобиля Lada Vesta (разъем С на Рисунке 1).Зеленый провод адаптера (Cam POW) подключить к контакту A1 разъема Lada Vesta – сигнал включения задней передачи (см. Рисунок 1).Штекер “тюльпан” адаптера подключить во вход для подключения камеры заднего вида “Camera Input” магнитолы Pioneer.

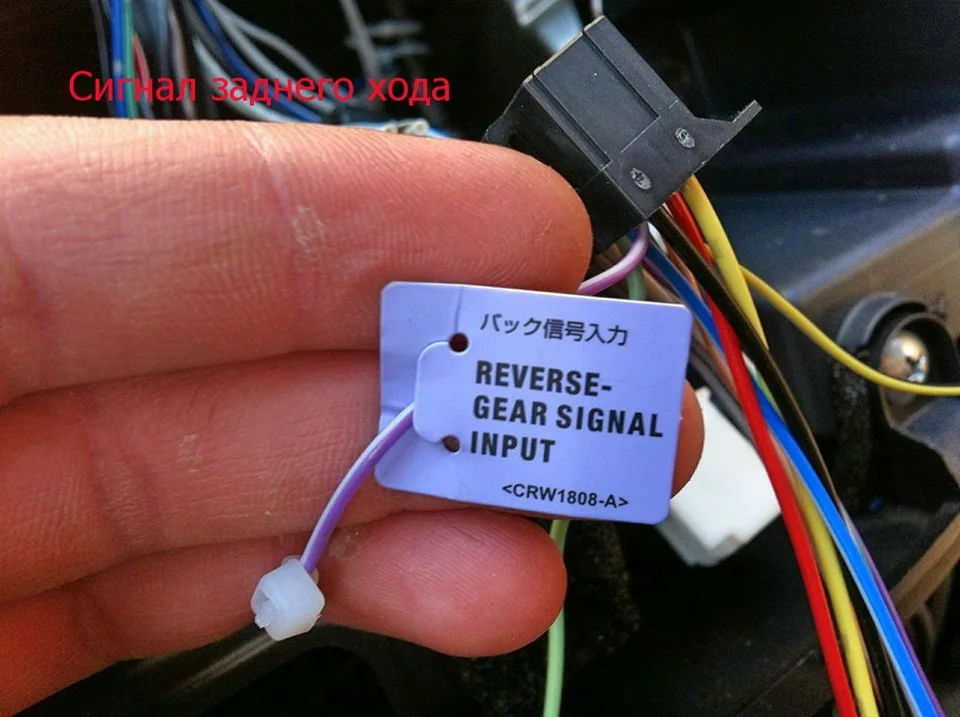

Для автоматического включения камеры заднего вида при включении задней передачи в автомобиле необходимо подключить сигнала включения задней передачи Lada Vesta (см. Рисунок 1, вывод A1 серого разъема А) к фиолетовому проводу Reverse-Gear Signal Input (см. Рисунок 3)
.На этом установка успешно завершена и можно включить питание в автомобиле, чтобы начать управлять магнитолой Пионер при помощи кнопок мультируля автомобиля Лада Веста!
