Тактический модуль CQHAM BH5HDE CQHAM TB-BOX для YAESU FT-818ND (FT-817ND) антенный тюнер и мобильный портативный источник питания

Cqham tb-box модуль быстрого запуска Спецификация:

Добро пожаловать в tb-коробку, изготовленную cqham. Этот продукт является вспомогательным аксессуаром, предназначенным для ft-817nd и ft-818nd маломощных радиоприемников (далее-радиоприемники серии 8x7), произведенных компанией Yaesu. Этот аксессуар обеспечивает две функции: мобильный источник питания и Настройка антенны, которые могут увеличить энергопотребление радиостанции, продлить время использования на открытом воздухе радиостанции, И быстро завершить процесс установки системы связи. Адаптивный кожаный чехол защищает радиостанцию и tb-box, а боковой карман антенны легко вставляется в различные портативные антенны.Tb-box список продуктов:

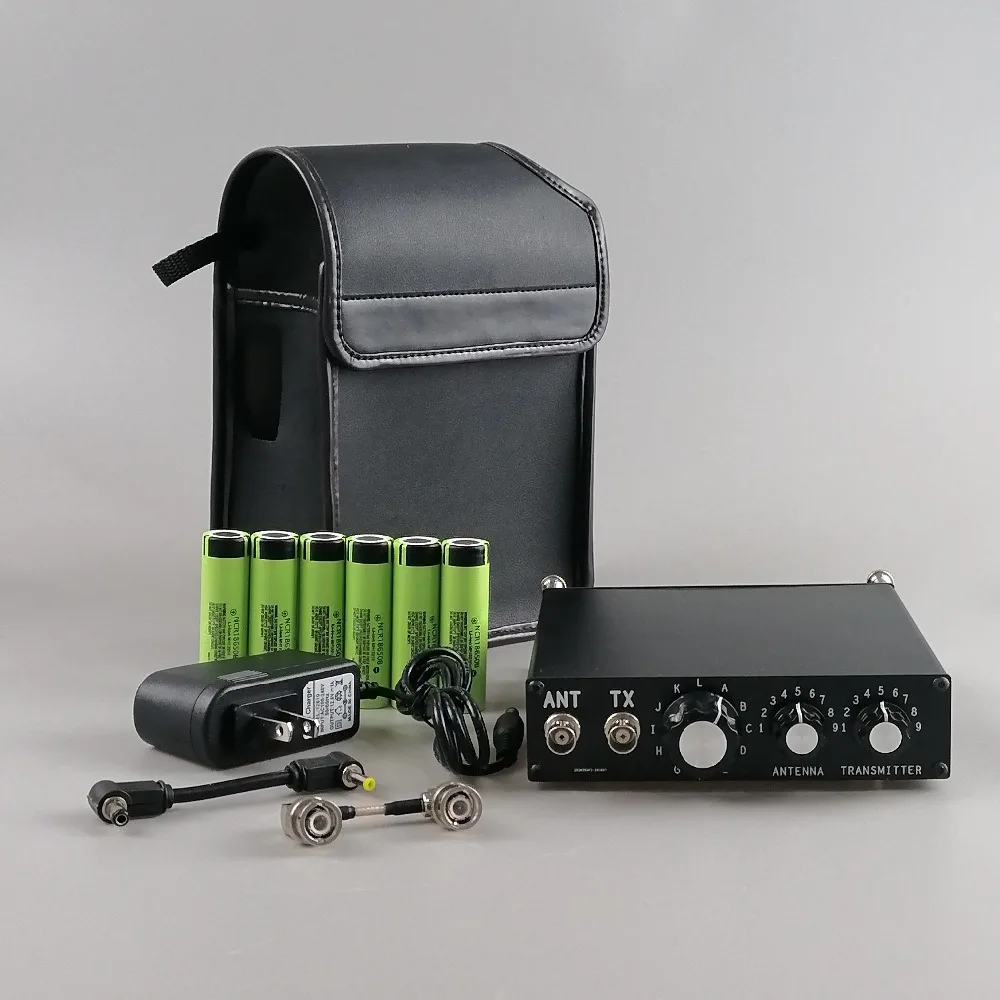

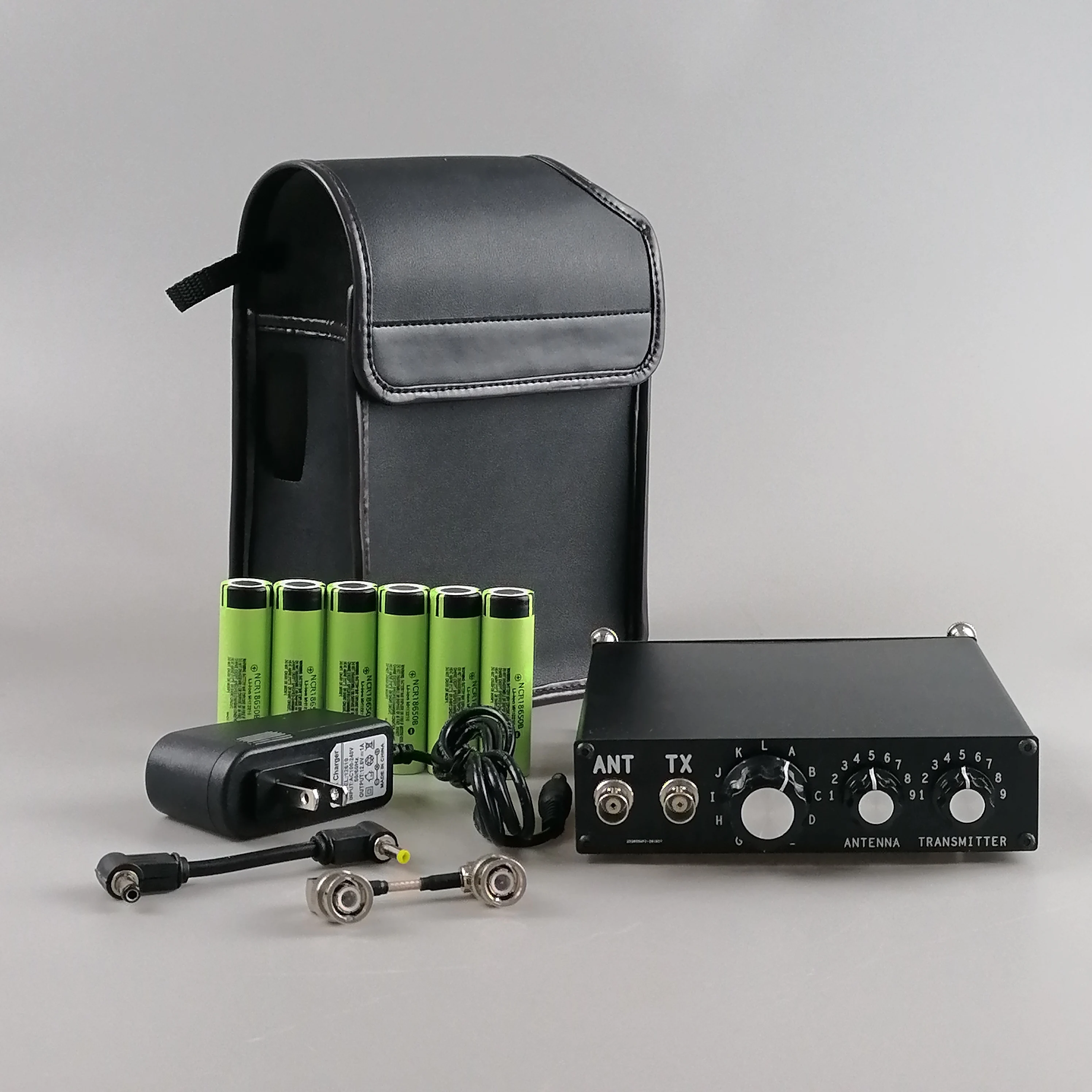

Хост Tb-box x11Ah зарядное устройство x1 (AC100-240V 50/60 Гц)BNC двойной головкой RF кабель x1Кабель питания с двойной головкой постоянного тока x1Инструкция Tb-box x1Высококачественный кожаный чехол Tb-box x1Аккумулятор 18650 3400MHA X 6Введение функции:

Размер: 139 мм x 139 мм x 36 мм, без выступаВес: 1 кгЕмкость аккумулятора: 6,8 АчМощность тюнера: 15 ВтДиапазон частот: 3,5-52 МГцФункция батареи:

Шесть литиевых батарей 3400 MAH 3,7 V 18650 с плоской головкой установлены в tb-box, который может обеспечить 6,8ah дополнительную мощность для радиостанции серии 8x7, которые могут удовлетворить потребности использования на открытом воздухе в течение всего дня. Время зарядки составляет около 7 часов.Функция настройки антенны:

Передняя часть tb-коробки оснащена антенным тюнером «Z», который выдерживает 15 Вт. Диапазон настройки составляет 3,5-52 МГц.Подготовка перед использованием:

Этот продукт должен шесть 3,7 V, 18650 с плоской головкой литиевые батареи. Отвинтите четыре винта с высокой стопой в нижней части тб-коробки, чтобы вытащить внутреннюю u-образную доску. На плате есть шесть аккумуляторов 18650. В соответствии с положительный и отрицательный направлениях, отмеченное на батарею на бретелях, установить шесть 3,7 V 18650 с плоской головкой литиевые батареи в свою очередь. После этого закройте заднюю крышку и затяните винт с высокой стопой. Применение 12,6 V литиевая батарея зарядное устройство для зарядки TOUCHBeauty tb-коробка и выполняем подготовку для Применение после полной зарядки.Подготовленная тб-коробка размещена на корпусе радиостанции серии 8x7. Четыре магнита используются в нижней части тб-коробки, которая может быть прочно прикреплена к радио. Подключите двухголовочный ВЧ-кабель BNC к гнезду BNC на передней части радиостанции и гнезду BNC «TX» на передней части коробки TB. Подключите разъем dc5.5 для двойной линии питания постоянного тока к розетке питания tb-коробки и подключите разъем dc4.0 на другом конце к базе питания радио. Затем поместите радиостанции и tb-коробка в вертикальном положении на рабочем столе или на земле, и подключите 1,4 м телескопическая антенна для того, чтобы «Муравей» BNC разъем на передней части TOUCHBeauty tb-коробка, готов к использованию.Использование tb-коробки после подключения tb-коробки с радио серии 8X7 в соответствии с вышеуказанными шагами, включите переключатель питания радио, нажмите и удерживайте клавишу F, введите в меню опцию «07 ANTENNA» и установите ее на «передний», чтобы использовать переднее основание антенны. Выберите нужную частоту, поместите две маленькие ручки (антенна ручку и передатчик ручку для регулировки постоянной ёмкости, универсальный конденсатор) при положении "1 слово «NetCam», а затем примерно регулировки 12-уровневый индуктивности ручка, И 12-уровневый переключатель диапазонов от AL позиции. Обратите внимание, что в это время, наблюдайте за оборудованием, получающим шум, и выберите шестерню с самым большим шумом. Затем Отрегулируйте маленькую емкостную ручку на дальней правой стороне. В это время радиостанция использует FM, AM, cw для передачи и наблюдения за отображением коэффициента стоящей волны радиостанции серии 8x7. Если самого низкого коэффициента стоячей волны больше, чем 1,5, а так же повысить влево небольшие постоянной ёмкости, универсальный конденсатор ручка (антенна ручка) на каждом этапе изготовления обуви А затем повторите регулировку на правой стороне маленькой емкостной ручки (ручки передатчика), отрегулируйте соотношение стоящей волны к минимальному для нормального использования.ПрочееСтруктура тюнера tb-box Подходит для телескопической антенны, длинной линейной антенны и дипольной антенны и обладает сильной способностью настройки.Специальный кожаный чехол Tb-box-это полностью подходящий продукт, предназначенный для радиостанции серии tb-box и 8x7. Задняя часть предназначена для отверстий CW, data и ACC socket.Антенный тюнер tb-box не требует питания аккумулятора, и нет электрического соединения между тюнером и встроенным литиевым аккумулятором, поэтому его можно использовать безопасно.

Этот продукт не включает радио YAESU FT-818ND на картинке.
