Двойной 12-битный двухканальный светодиодный индикатор уровня музыки (7 зеленых, 2 оранжевых, 3 красных) Светодиодный индикатор аудио

Двойная 12 уровневая модуляция функция демонстрационного видео:Http://list.youku.com/albumlist/show/id_51313909.html

Специальное объявление:

Для некоторых пользователей этого уровня чувствительности светильник, пожалуйста, завершите пользовательский сварочный тест. Вы должны нажать кнопку в течение 10 секунд, прежде чем начинать заводские настройки!

Изображение страницы очень четкое! Так как программа горит в чипе не в первоначальном рабочем состоянии, заводские настройки должны быть восстановлены после того, как индикатор уровня находится в нормальном рабочем состоянии!.

Пользователи чувствуют чувствительность проблемы, чтобы восстановить свои заводские настройки!. Как только вы это сделаете, не будет проблем с чувствительностью, и уровень чувствительности к светильник намного лучше, чем мы думаем! В частности, диапазон автоматического управления коэффициентом усиления сигнала очень широкий!

Данные будут сохранены автоматически каждые 5 секунд после изменения настроек. Когда данные будут сохранены, данные всегда исчезнут, потому что заводские данные будут сохранены в первый раз, поэтому данные будут сохранены несколько раз. Включение питания или другие настройки и операции! Если питание изменяется сразу же после изменения, измененные данные не будут сохранены. Пожалуйста, знайте!

Очень маленький размер стерео уровня светильник, можно регулировать светильник бар, снижения скорости вращения и пиковое время простоя, вниз, скорость. Для каждой лампы Устанавливается раздельное сопротивление ограничению тока для обеспечения одинаковой яркости ламп разных цветов. Вход сигнала изолирован через op amp, чтобы избежать высокочастотных помех одного чипа с аудио

Особенности:

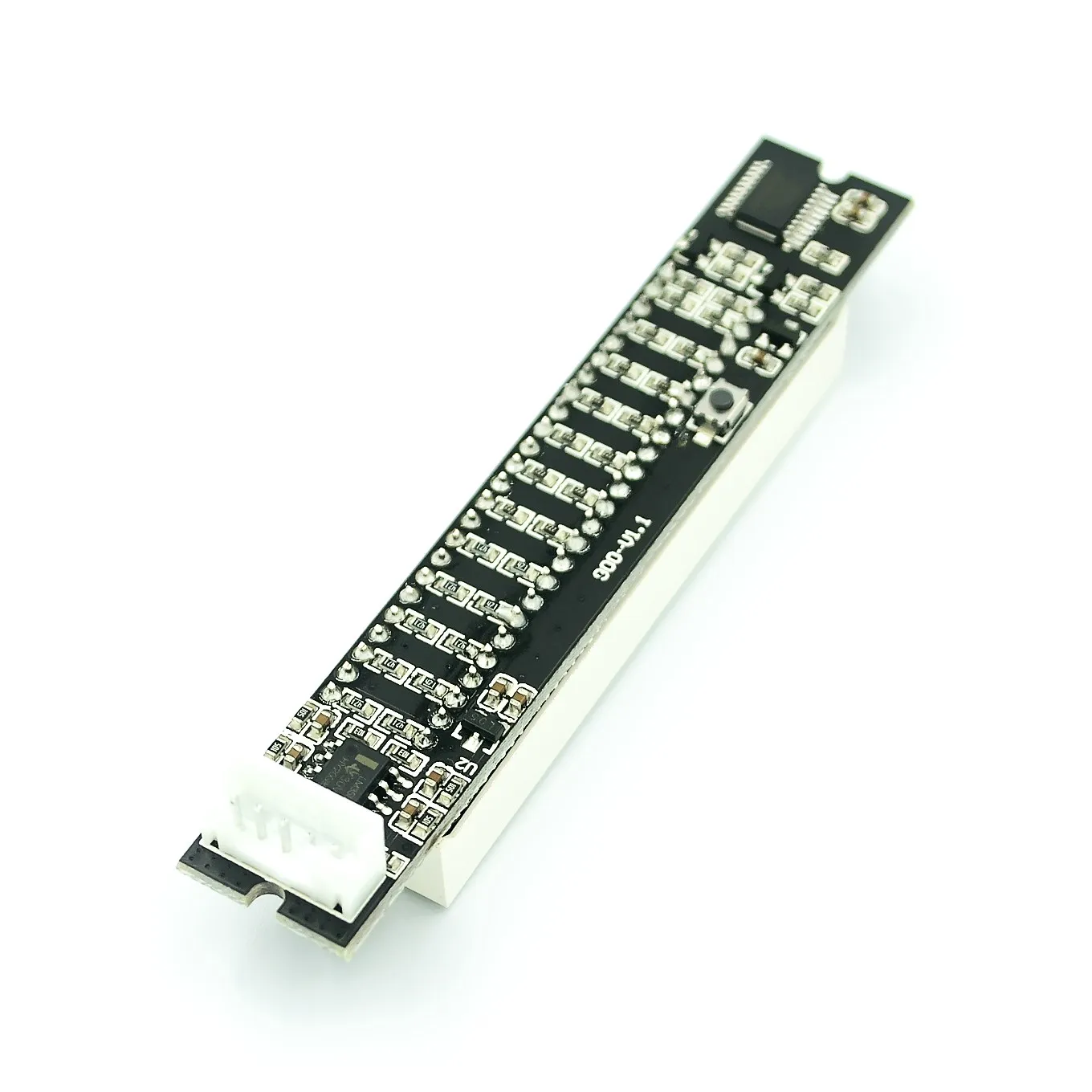

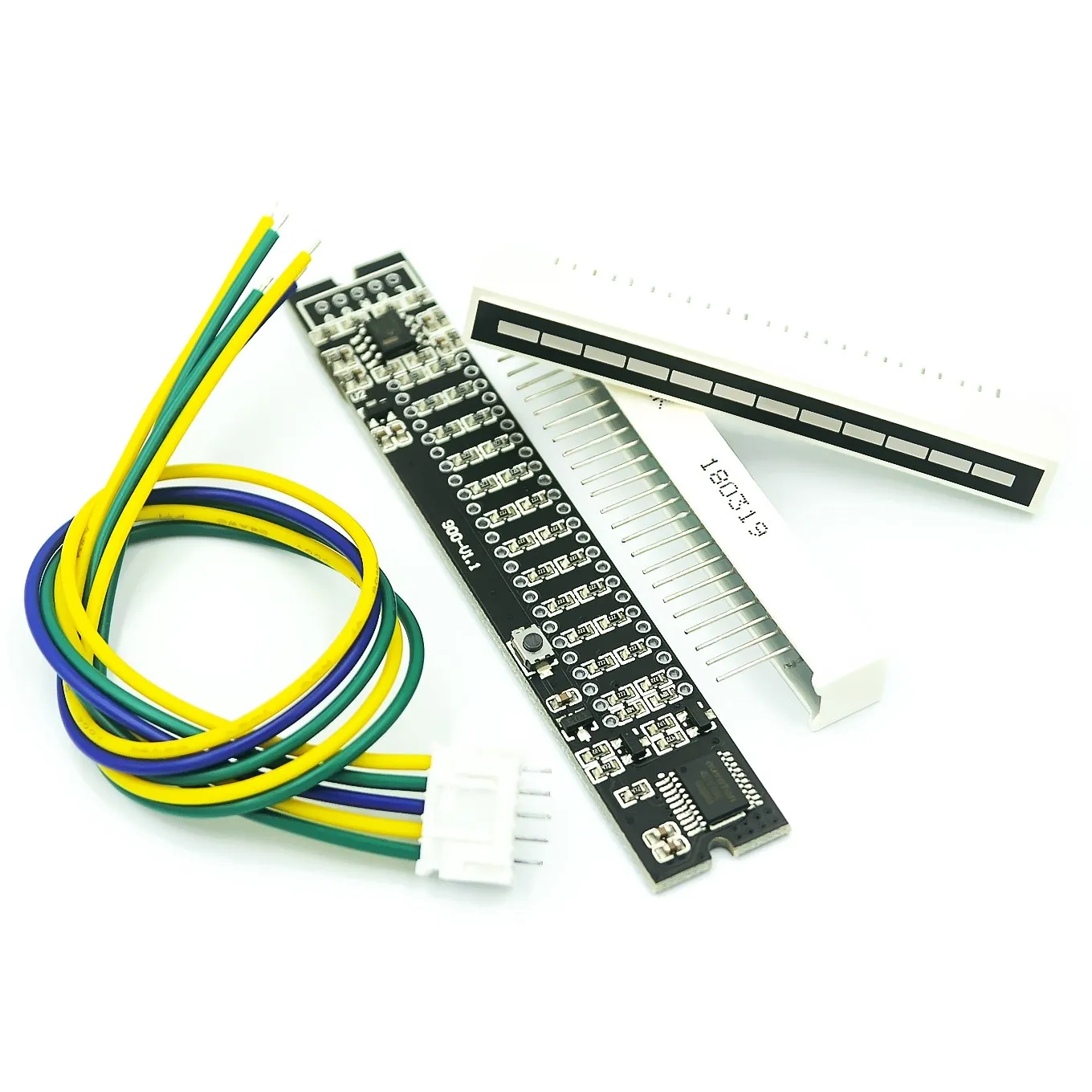

1. Минимальный объем, размер печатной платы 80*14 мм светодиодный модуль площадь: 58*14 мм

2. С богатыми функциями, пользователи могут свободно регулировать фактическую скорость каждого бара лампы и основной светильник.

3. Аудиовход изолирован оригинальным сигналом TI, который максимально избегает высокочастотных помех, вызванных MCU в серии к аудиоцепи

4. Светильник различных цветов обеспечивает ограничение тока.

Важные советы:

1. Во время на изготовление образцов, однокристальный делает через двухканальный сигнал параллельный входной сигнал быстро меняются, и амплитуда отображается по два светильник бары могут быть разными, что является нормальным явлением.

2. В экстремальных случаях может возникнуть очень небольшой высокочастотный шум. Рекомендуется заменить положение входного провода сигнала на двухъядерный экранированный кабель.

3. Рабочее напряжение: ток 7-12 В может работать выше 100 мА. Если вы отключите или поверните положительные и отрицательные полюсы с напряжением более 12 В, вы вызовете светильник уровня повреждения

Эффект отображения:

1. Стрип шоу + местонахождение после путешествия пик

2. После того как полоса шоу + ПИК путешествия исчезает

3. Барный дисплей + (без пикового дисплея)

4. Щелкните правой кнопкой мыши, чтобы отобразить + после того, как ПИК движения исчезнет

5. Барный дисплей + (три фонаря)

6. Отображение подзаголовка в полоску + пиковый эффект

7. Скачок светильник на правой стороне пика + полоса дисплей светильник s up two

Рабочее напряжение: 7-12 В 100 мА

Цвет: 7 зеленый + 2 оранжевый + 3 красный

Лампа уровня имеет стандартный режим отображения и широкий диапазон автоматического управления коэффициентом усиления (AGC)

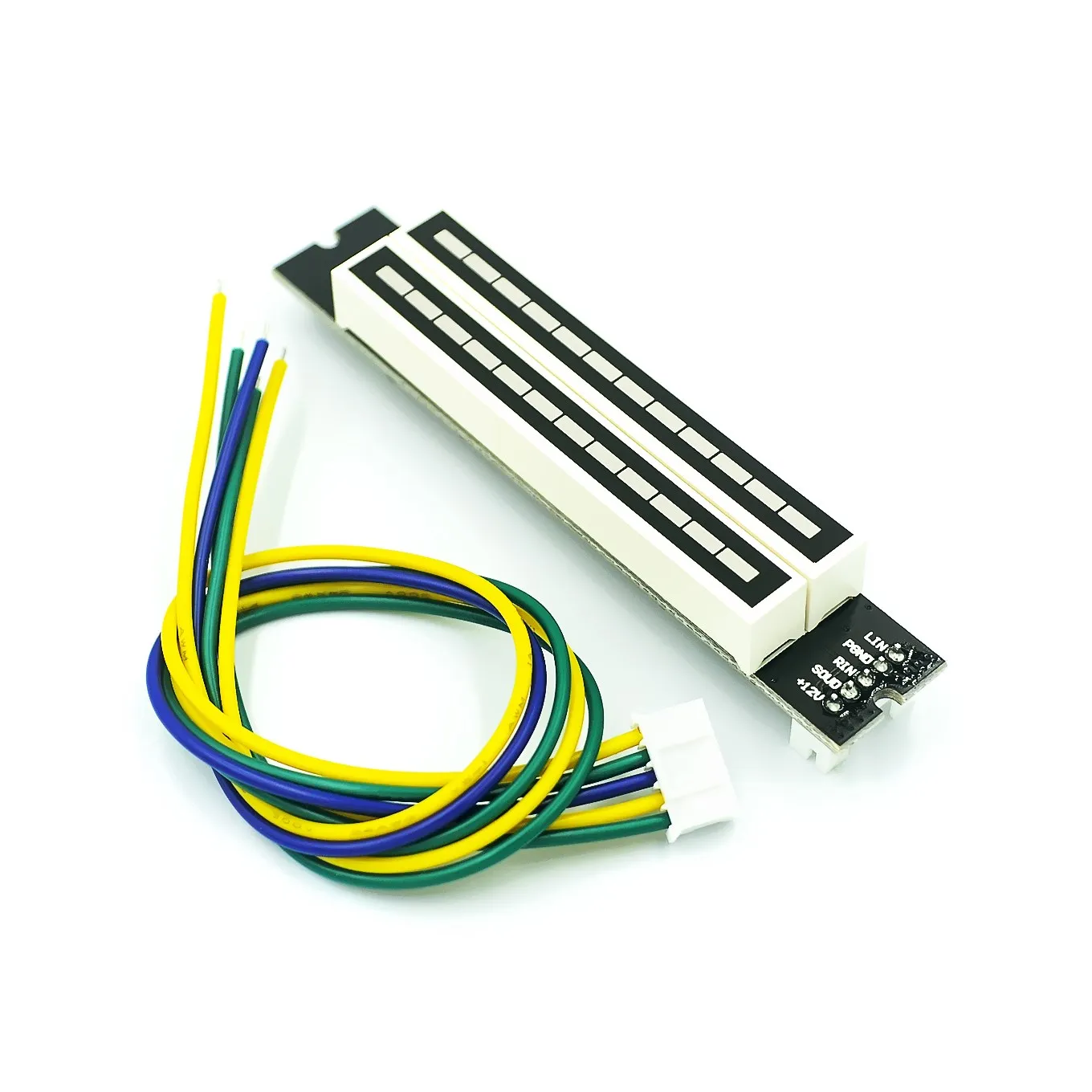

Инструкции по проводке:

LIN: левый вход

SGND: исходный сигнал

Рин: правый вход

PGND: источник питания

+ 12 В: положительный полюс 12 В питания

Примечание: источник питания должен быть в пределах 7-12 В постоянного тока, с током выше 100 мА (Не используйте перенапряжение, не подключайте обратный шнур питания).
