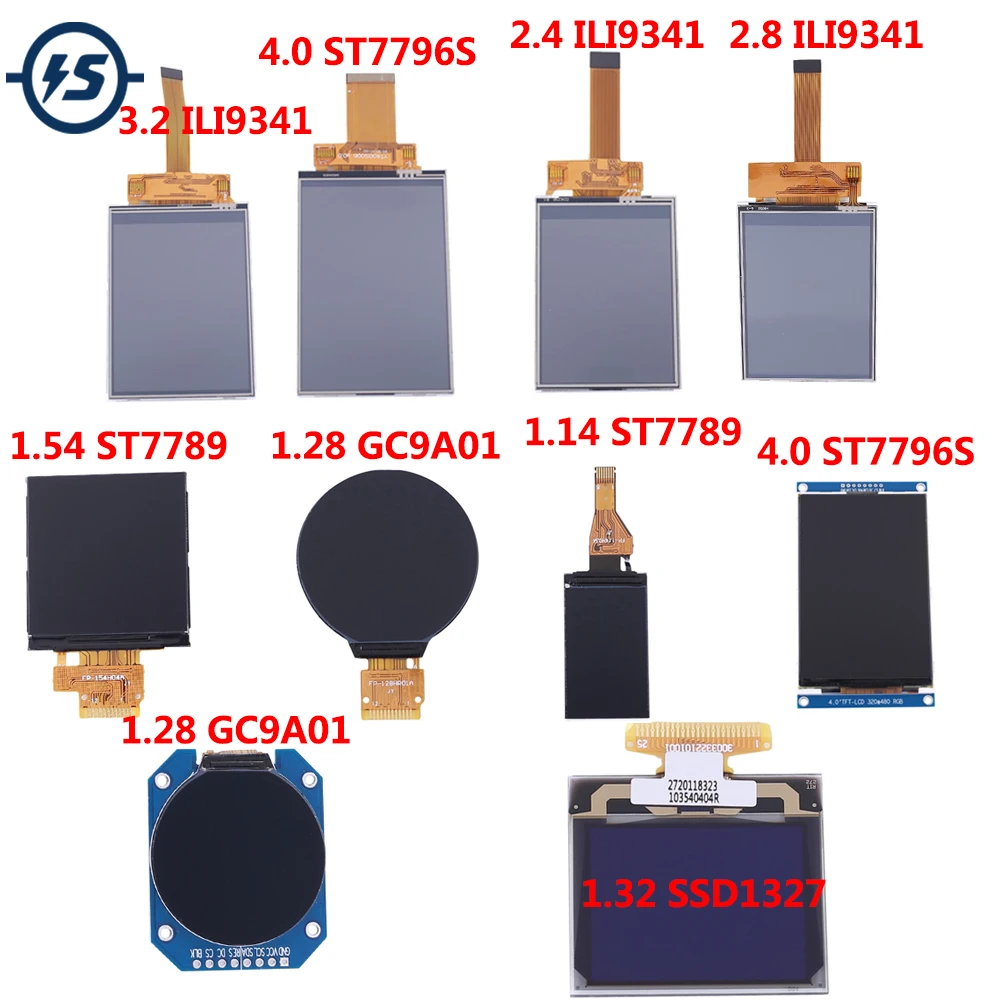

Модуль сенсорного ЖК-дисплея ST7789 GC9A01, ST7789, ILI9341, ST7796S, SSD1327, 1,14, 1,28, 1,32, 1,54, 2,4, 2,8 дюйма

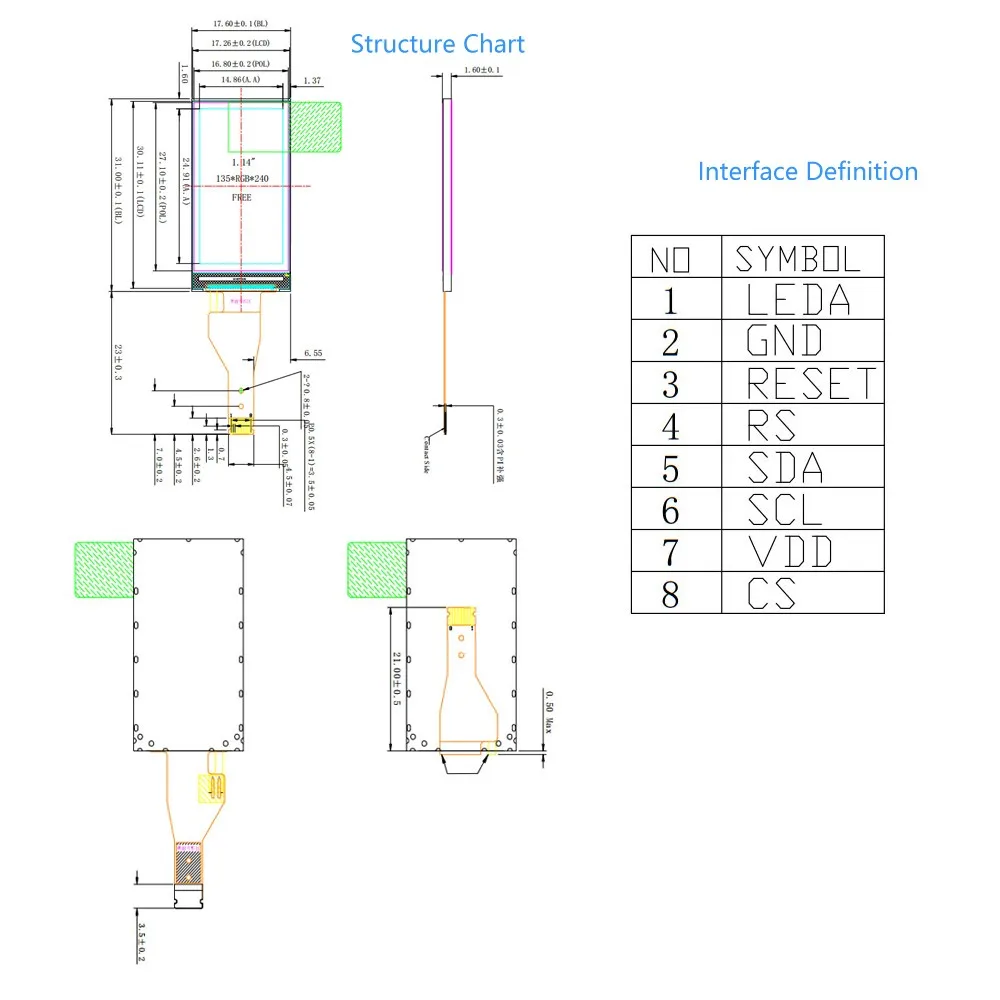

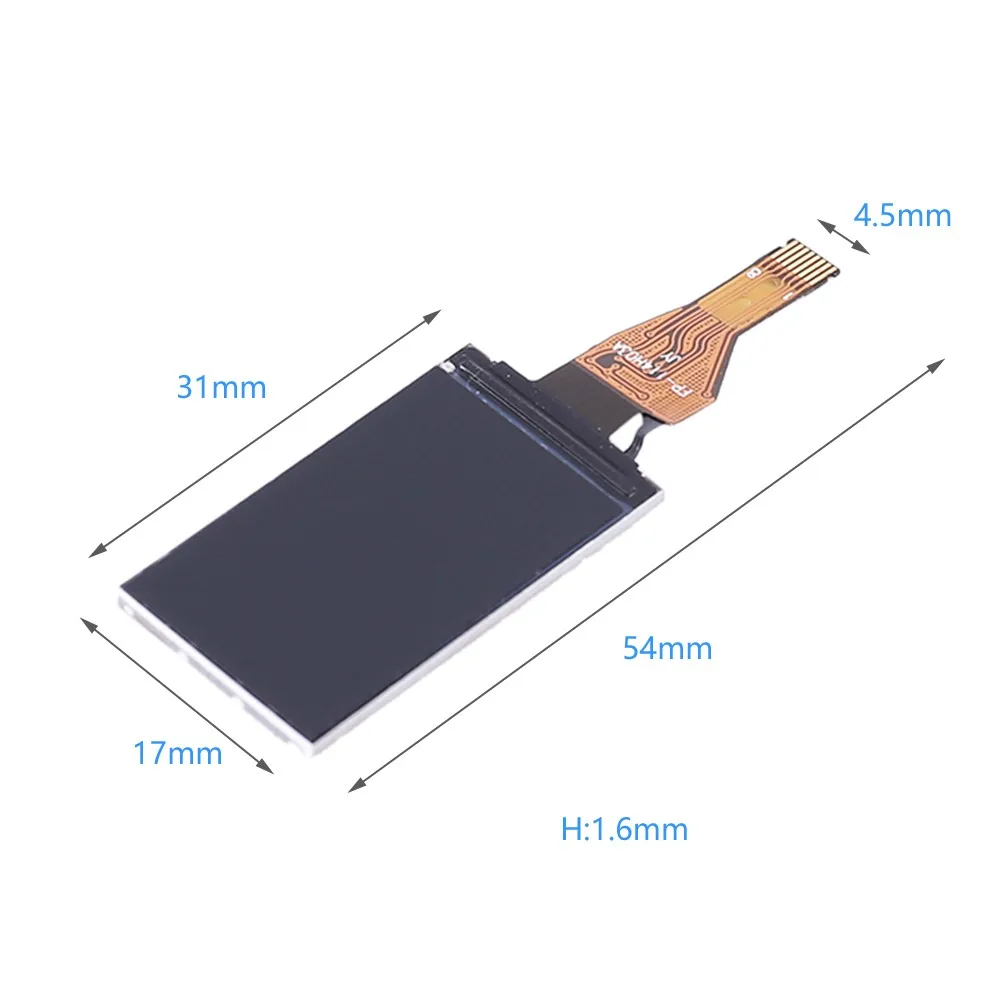

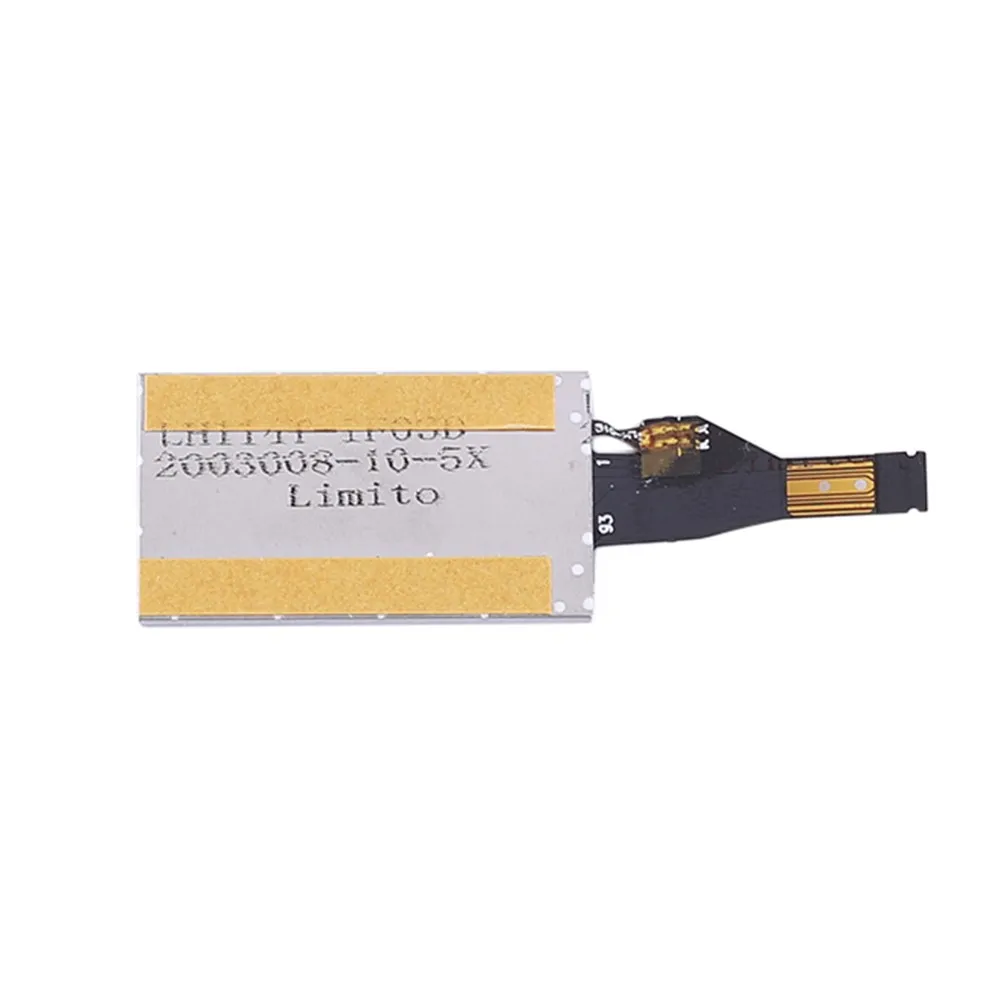

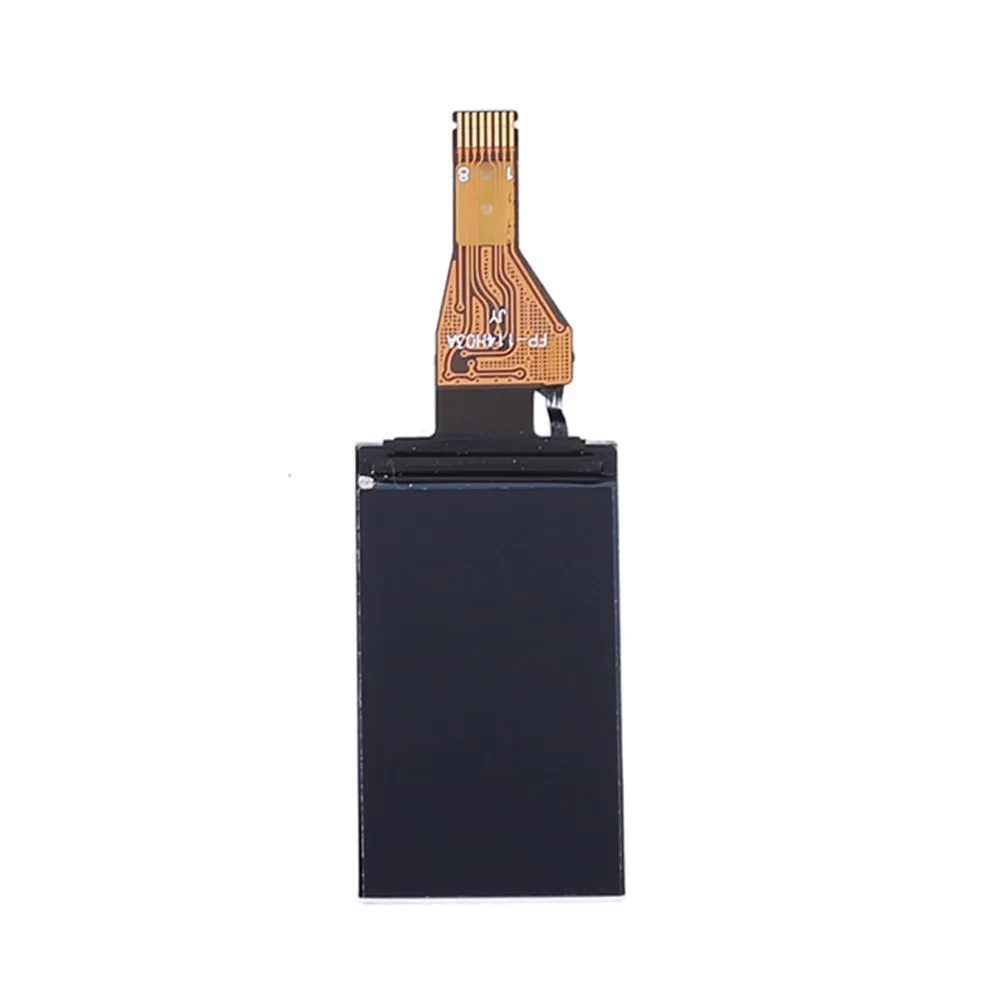

1,14 "LCD ST7789

1. Описание:Это 1,14 дюймовый ЖК-экран 135*240 IPS. Он использует цветной экран IPS и эффект дисплея более яркий, чем обычный TFT ЖК-дисплей.2. Особенности:1>. Цветной экран IPS2>.4Pin SPI связь3>. Регулируемое направление дисплея4>. Полный угол обзора3. Параметры:1>. Название продукта: 1,14 дюймов 135*240 IPS ЖК-экран2>. Материал: цветной экран IPS3>. Разрешение: 135*2404>. Чип драйвера: ST77895>. Размер дисплея: 1,14 дюйма6>. Площадь дисплея: 14,864*24,912 мм7>. Размер панели: 17,6*31,0*1,6 мм8>. Интерфейс Тип: 4-контактный SPI9>. Рабочее напряжение: 3,3 V10>. Булавки: 0,5 мм 8pin11>. Вид: полный угол обзора12>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃13>. Диапазон рабочей влажности: 5%-95% относительной влажности4. Определение штифта:1>.Pin-1:LEDA2>.Pin-2:GND3>.Pin-3: сброс4>.Pin-4:RS5>.Pin-5:SDA6>.Pin-6:SCL7>.Pin-7:CS5. Применение:1>. Дисплей инструмента2>. Мобильные устройства3>. Переносное устройство отображения4>. Оборудование для мониторинга и отображения в реальном времени6. Посылка:1>.1 шт. 1,14 дюймов 135*240 IPS ЖК-экран

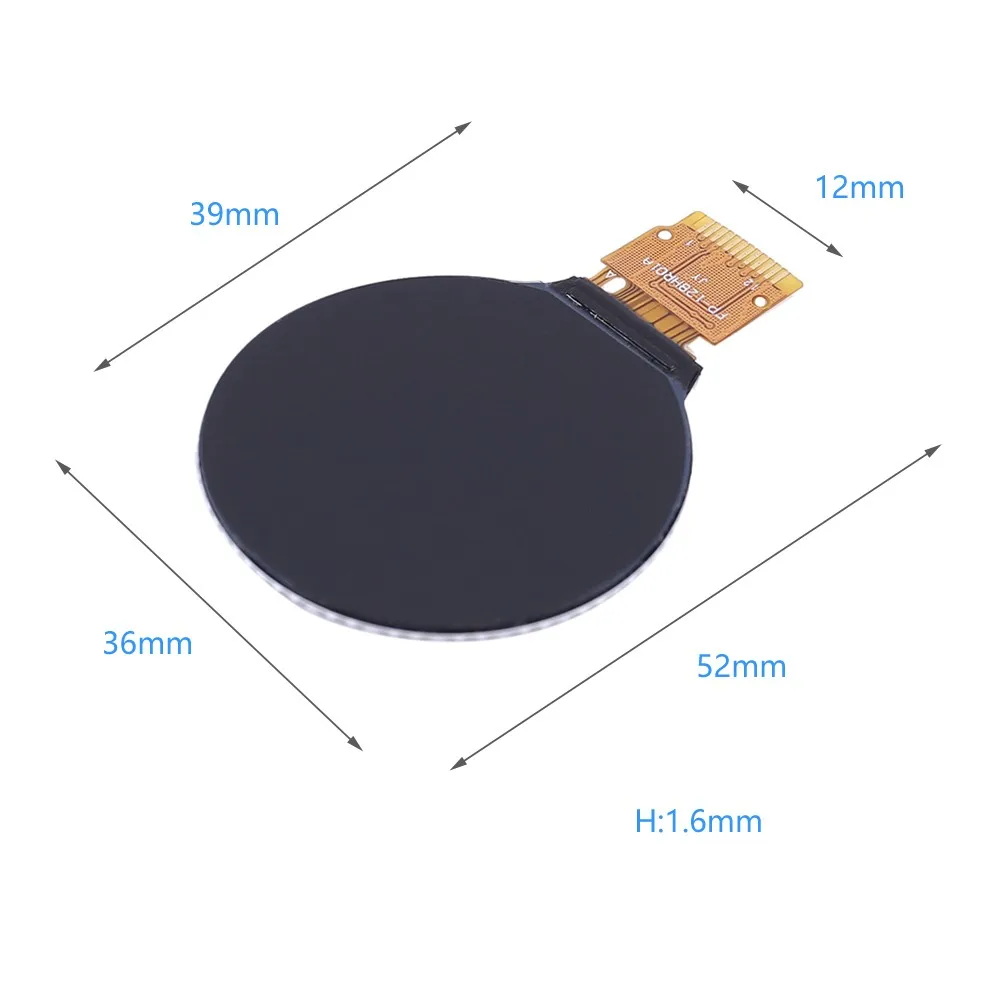

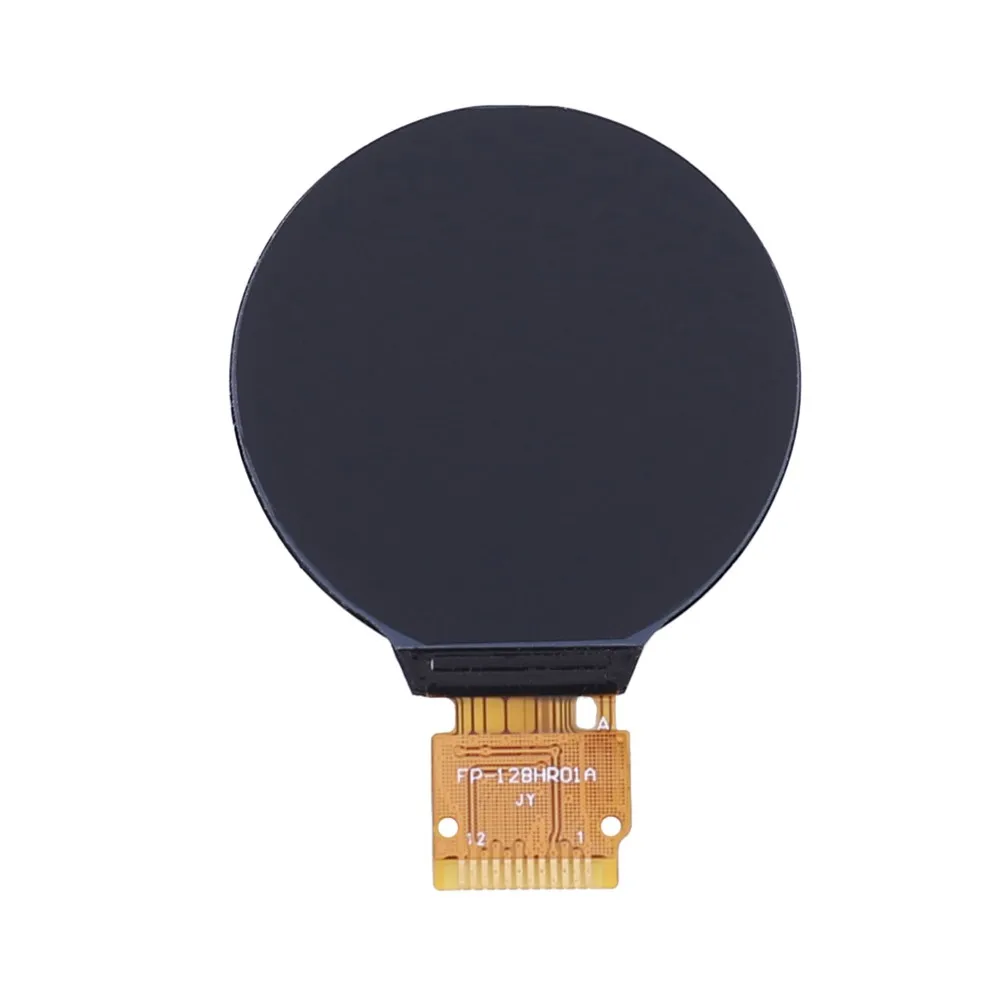

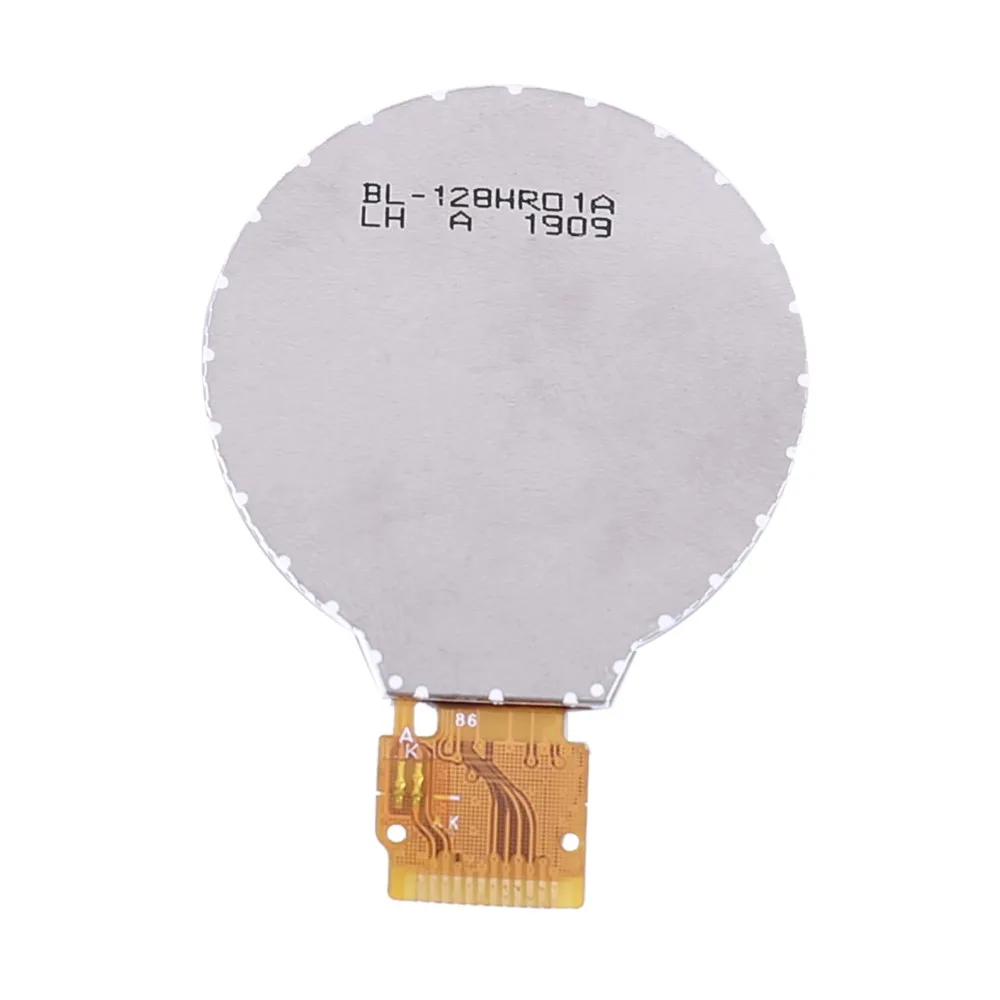

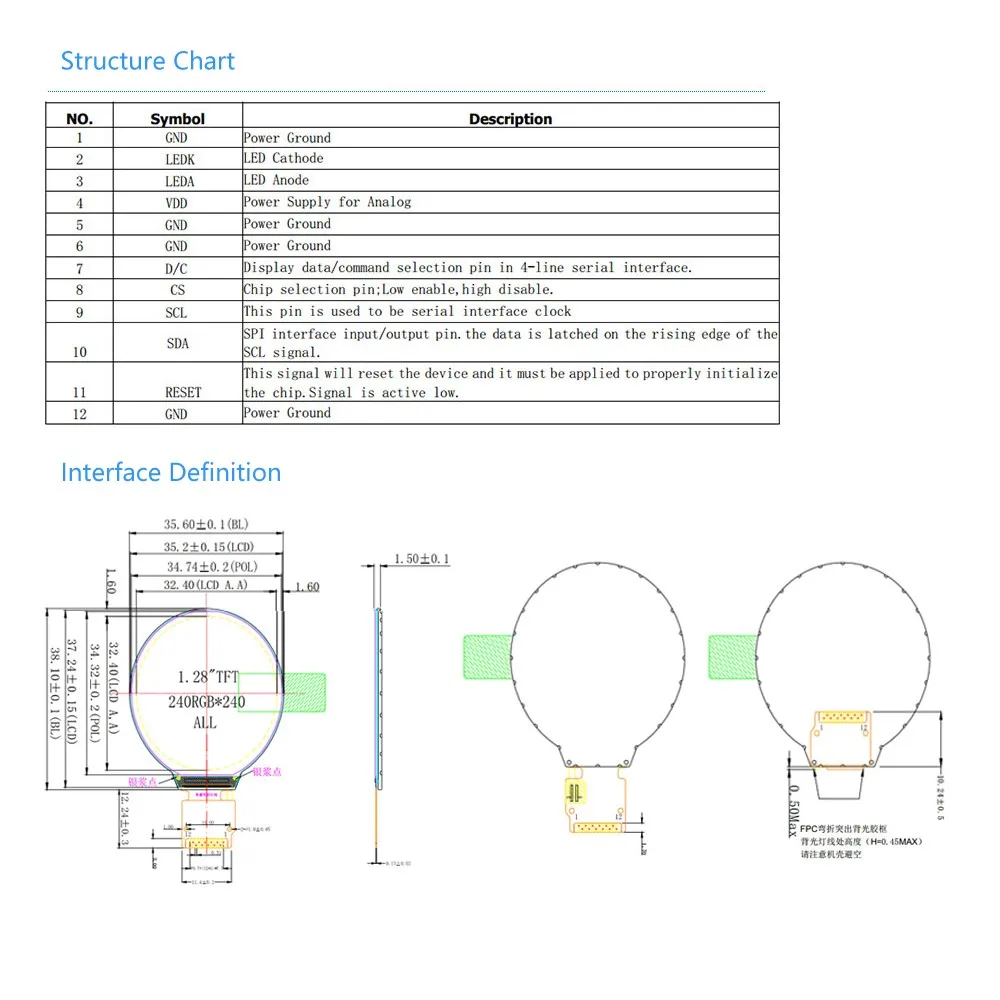

1.28 LCD GC9A01

Параметры:1>. Название продукта: 1,28 дюймов 240*240 IPS ЖК-экран2>. Материал: цветной экран IPS3>. Разрешение: 240*2404>. Чип драйвера: GC9A015>. Размер дисплея: 1,28 дюйма6>. Площадь дисплея: d32,4 мм7>. Размер панели: 35,6*38,1*1,5 мм8>. Интерфейс Тип: 4-контактный SPI9>. Рабочее напряжение: 3,3 V10>. Булавки: 0,7 мм 12pin11>. Вид: полный угол обзора12>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃13>. Диапазон рабочей влажности: 5%-95% относительной влажности4. Определение штифта:1>.Pin-1:GND.Power GND.2>.Pin-2:LEDK. Подсветка GND.3>.Pin-3:LEDA. Подсветка VCC.4>.Pin-4:VDD. Рабочая мощность VCC.5>.Pin-5:GND.Power GND.6>.Pin-6:GND.Power GND.7>.Pin-7:D/C. Данные и команды выберите pin.8>.Pin-8:CS.Chip выберите pin. Низкий уровень включен и высокий уровень отключен.9>.Pin-9:SCL. Штырь для синхронизации данных.10>.Pin-10:SDA. Ввод/вывод данных.11>.Pin-11:RESET.Reset device.12>.Pin-12:GND.Power GND.

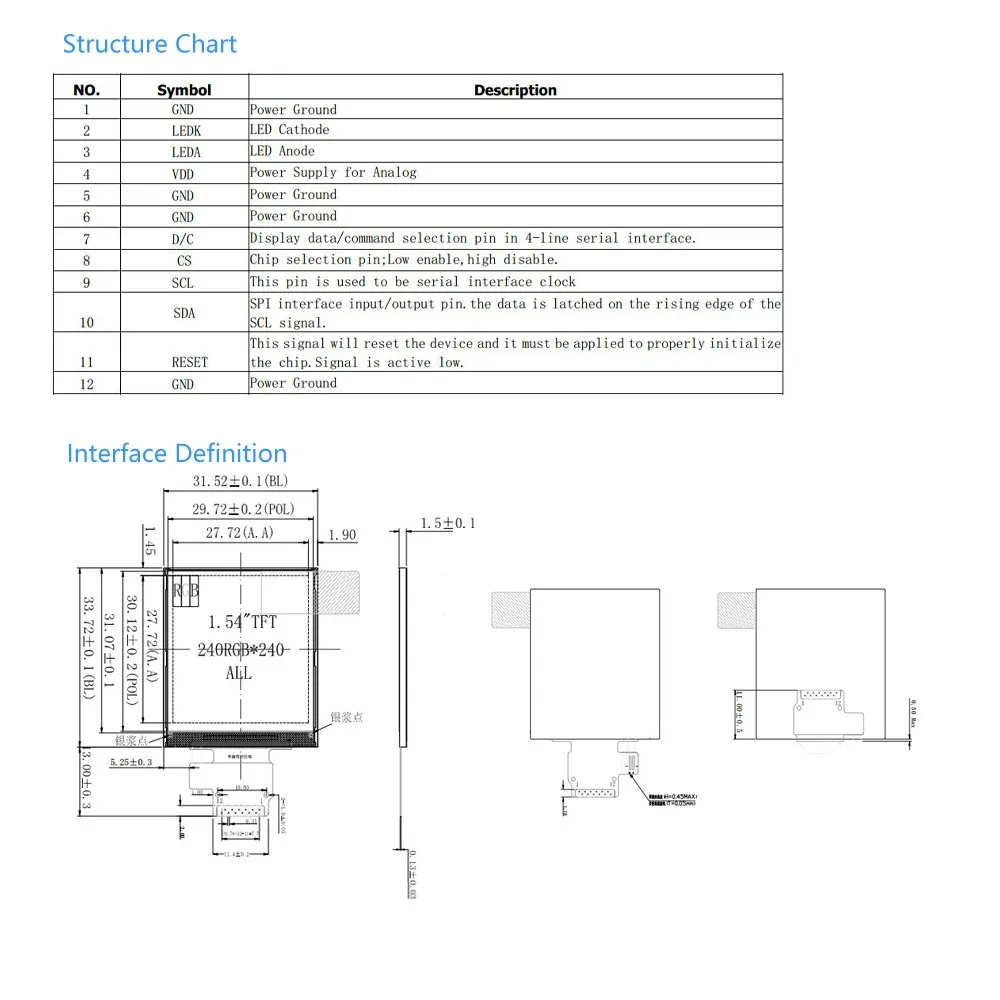

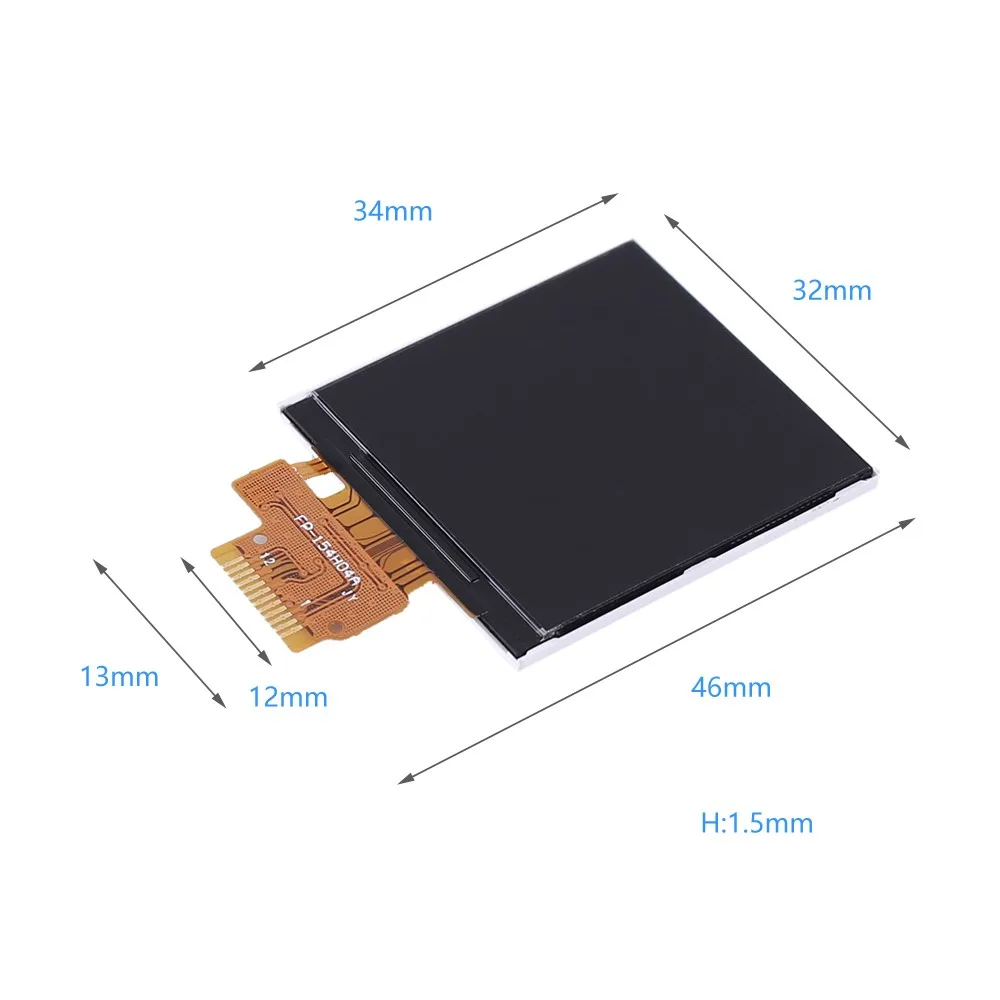

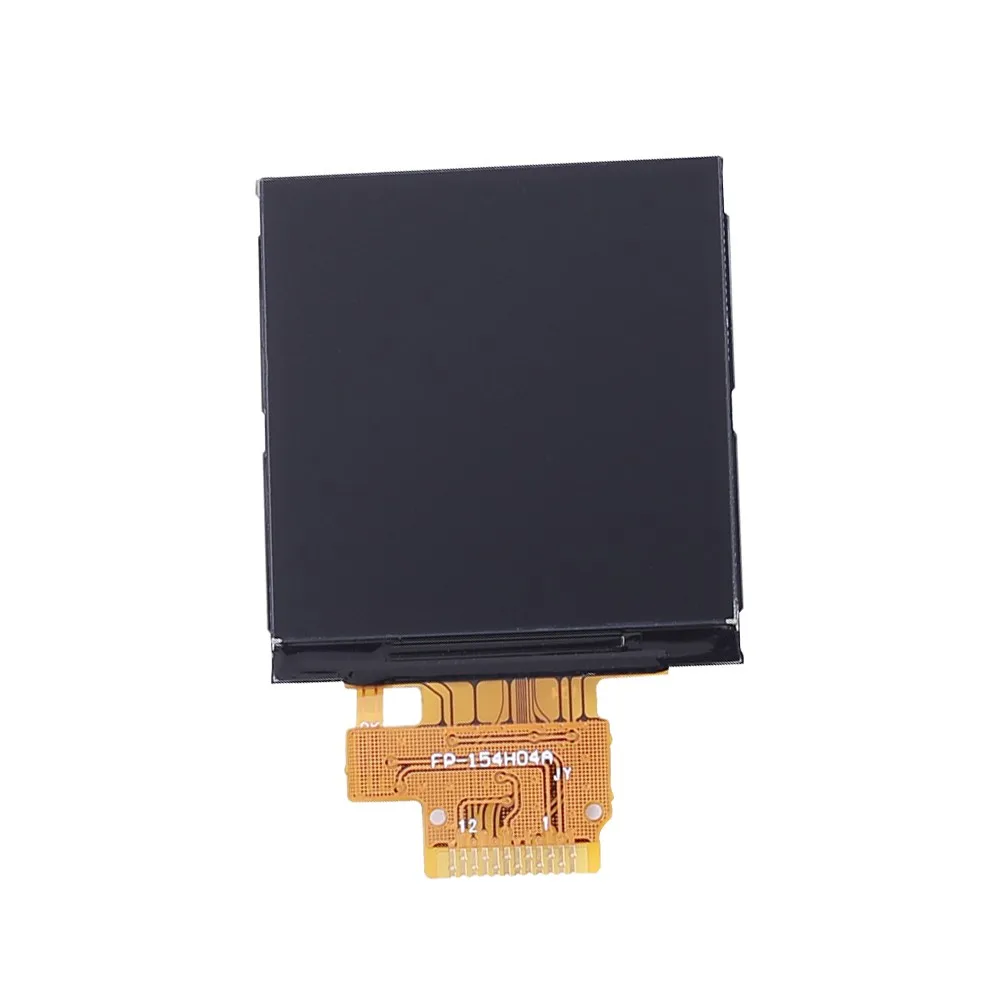

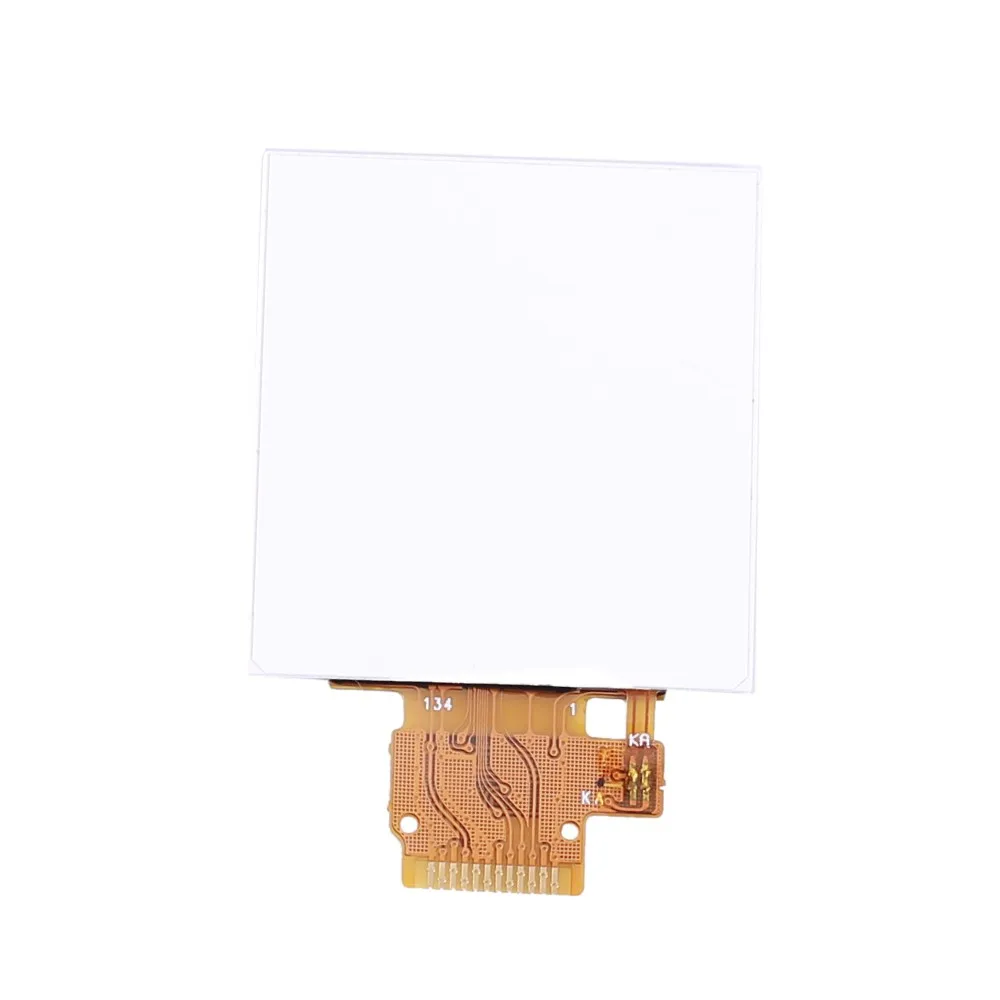

1.54 LCD ST7789

Параметры:1>. Название продукта: 1,54 дюймов 240*240 IPS ЖК-экран2>. Материал: цветной экран IPS3>. Разрешение: 240*2404>. Чип драйвера: ST77895>. Размер дисплея: 1,54 дюйма6>. Площадь дисплея: 27,72*27,72 мм7>. Размер панели: 31,52*33,57*1,56 мм8>. Интерфейс Тип: 4-контактный SPI9>. Рабочее напряжение: 3,3 V10>. Контакты: 12pin11>. Вид: полный угол обзора12>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃13>. Диапазон рабочей влажности: 5%-95% относительной влажности4. Определение штифта:1>.Pin-1:GND.Power GND.2>.Pin-2:LEDK. Подсветка GND.3>.Pin-3:LEDA. Подсветка VCC.4>.Pin-4:VDD. Рабочая мощность VCC.5>.Pin-5:GND.Power GND.6>.Pin-6:GND.Power GND.7>.Pin-7:D/C. Данные и команды выберите pin.8>.Pin-8:CS.Chip выберите pin. Низкий уровень включен и высокий уровень отключен.9>.Pin-9:SCL. Штырь для синхронизации данных.10>.Pin-10:SDA. Ввод/вывод данных.11>.Pin-11:RESET.Reset device.12>.Pin-12:GND.Power GND.

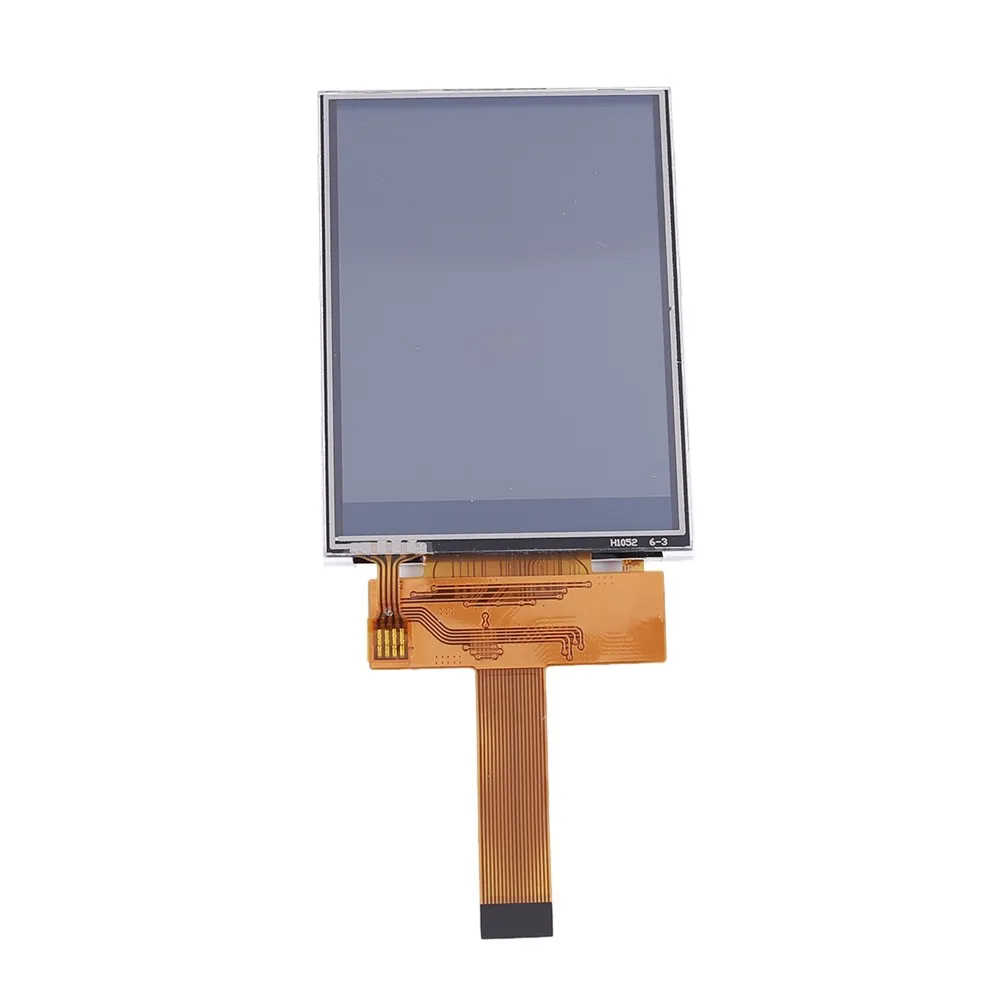

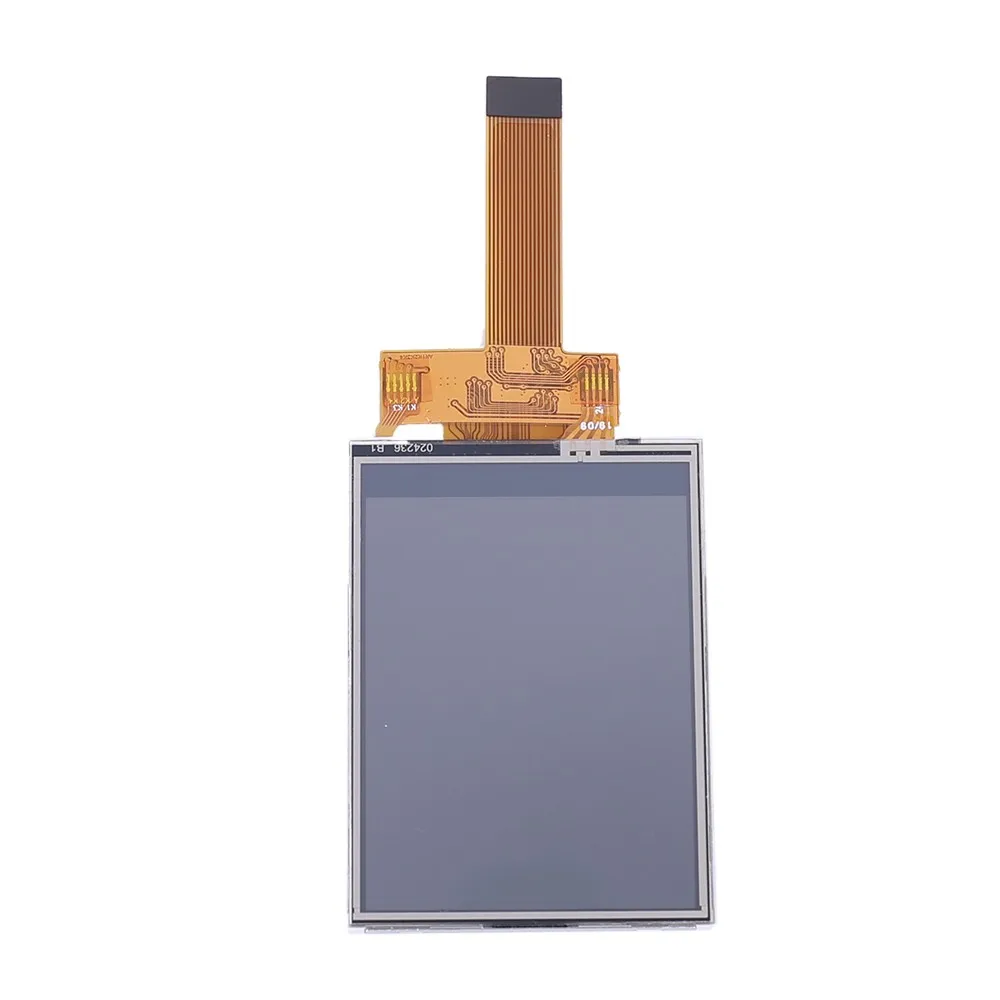

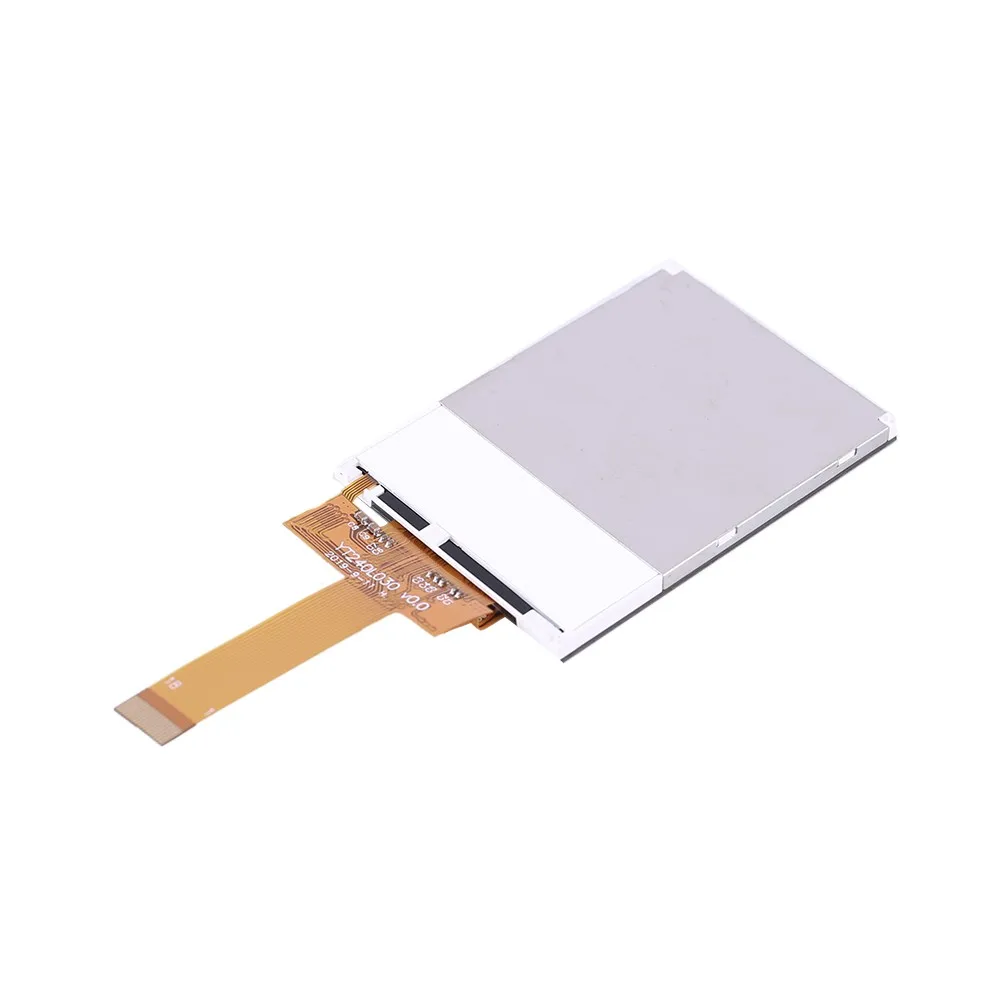

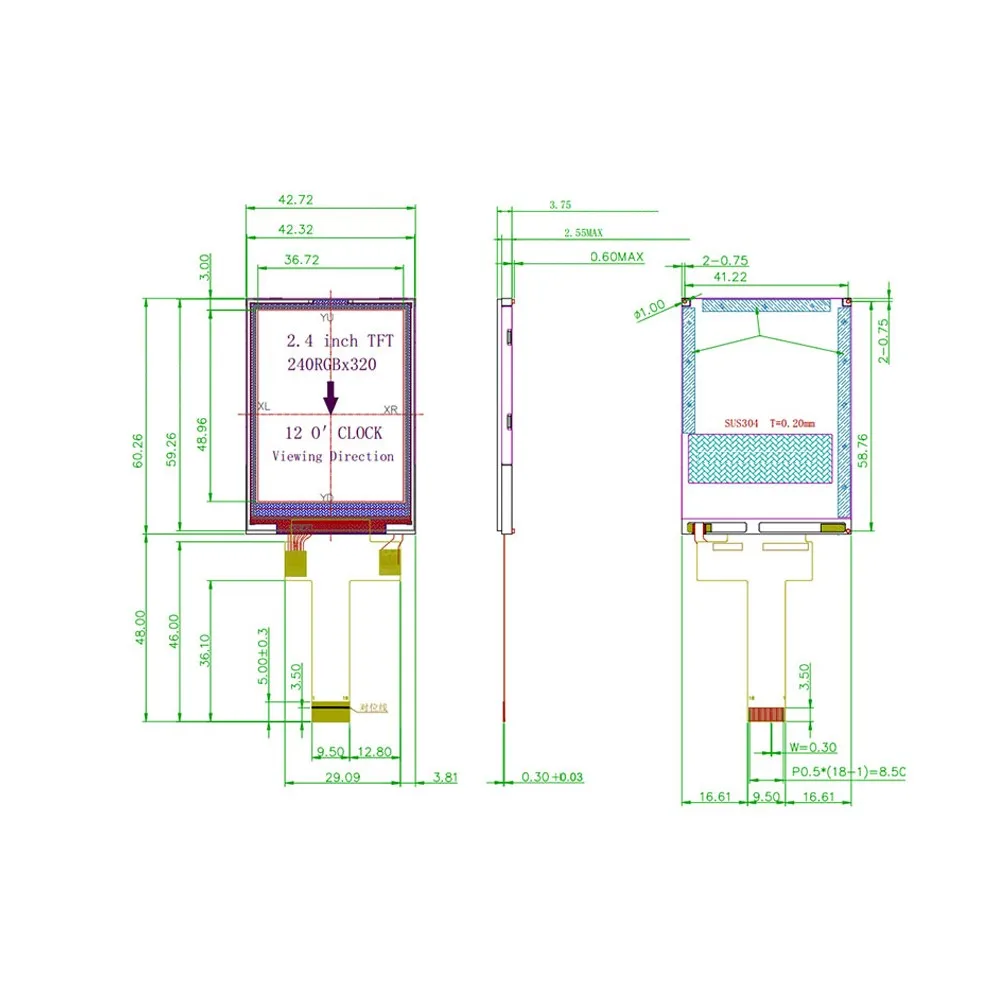

2.4 LCD Touch ILI9341

Особенности:1>. Сенсорный экран2>.4Pin SPI связь3>. Регулируемое направление дисплея4>. Угол обзора 12 часов3. Параметры:1>. Название продукта: 2,4 дюймов 240*320 на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей сенсорный Экран дисплея2>. Материал: цветной дисплей TFT LCD3>. Разрешение: 240*3204>. Чип драйвера: ILI93415>. Диагональ экрана: 2,4 дюймов6>. Площадь дисплея: 36,72*48,92 мм7>. Размер панели: 42,72*60,26*3,75 мм8>. Интерфейс Тип: 4-контактный SPI9>. Рабочее напряжение: 2,8-3,3 В10>. Булавки: 0,5 мм 18Pin11>. Вид: 12 часов12>. Рабочий ток: 60 мА13>. Рабочая мощность: 0,22 Вт14>. Тип подсветки: 4 шт. светодиодный15>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃16>. Диапазон рабочей влажности: 5%-95% относительной влажности4. Определение штифта:1>.Pin-1:GND.Power GND.2>.Pin-2:RESET.Reset device.3>.Pin-3:SCL. Штырь для синхронизации данных.4>.Pin-4:D/C. Данные и команды выберите pin.5>.Pin-5:CSX. Выберите pin-код. Низкий уровень включен и высокий уровень отключен.6>.Pin-6:SDA. Ввод данных.7>.Pin-7:SDO. Вывод данных.8>.Pin-8:GND.Power GND.9>.Pin-9:VDD. Рабочая мощность VCC.10>.Pin-10:LEDA. Подсветка VCC.11>.Pin-11:LED1.Backlight GND.12>.Pin-12:LED2.Backlight GND.13>.Pin-13:LED3.Backlight GND.14>.Pin-14:LED4.Backlight GND.15>.Pin-15:XL(X-). Логический контакт сенсорной функции.16>.Pin-16:XU(Y-). Логический контакт сенсорной функции.17>.Pin-17:XR(X +). Логический контакт сенсорной функции.18>.Pin-18:XD(Y +). Логический контакт сенсорной функции.

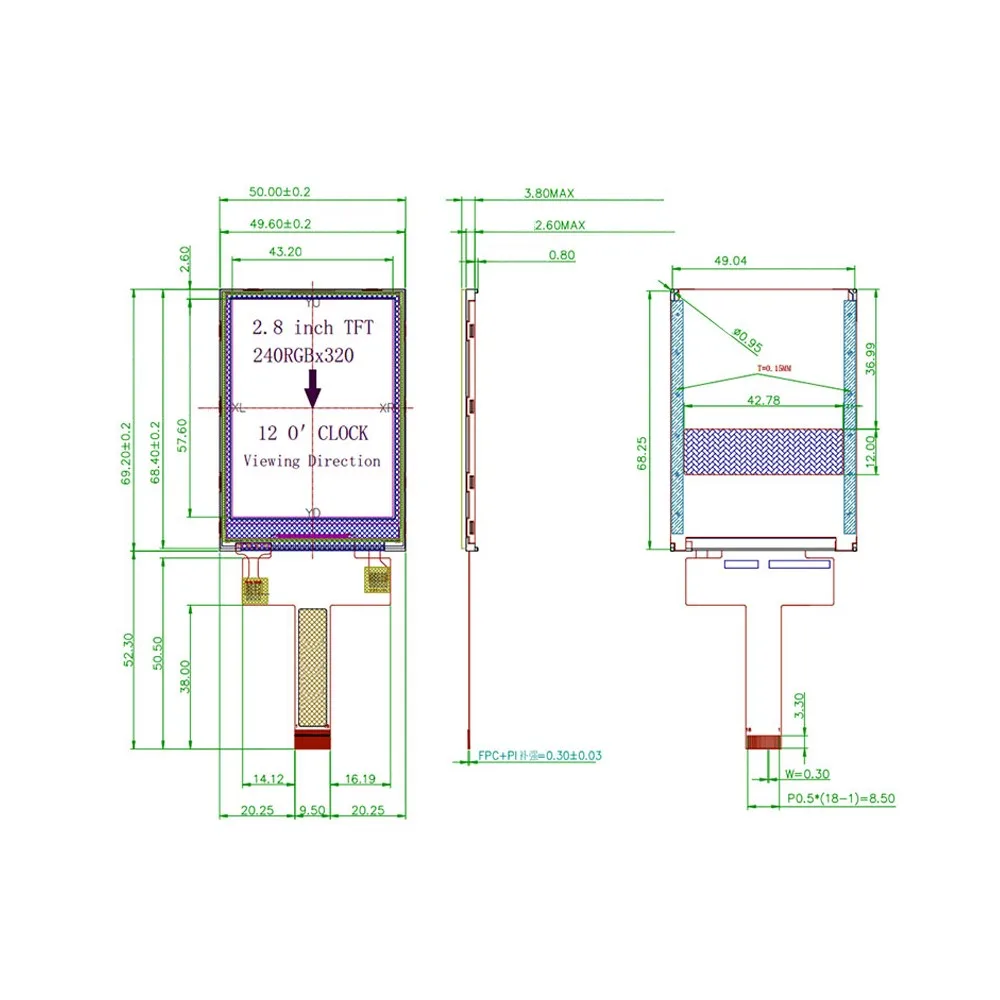

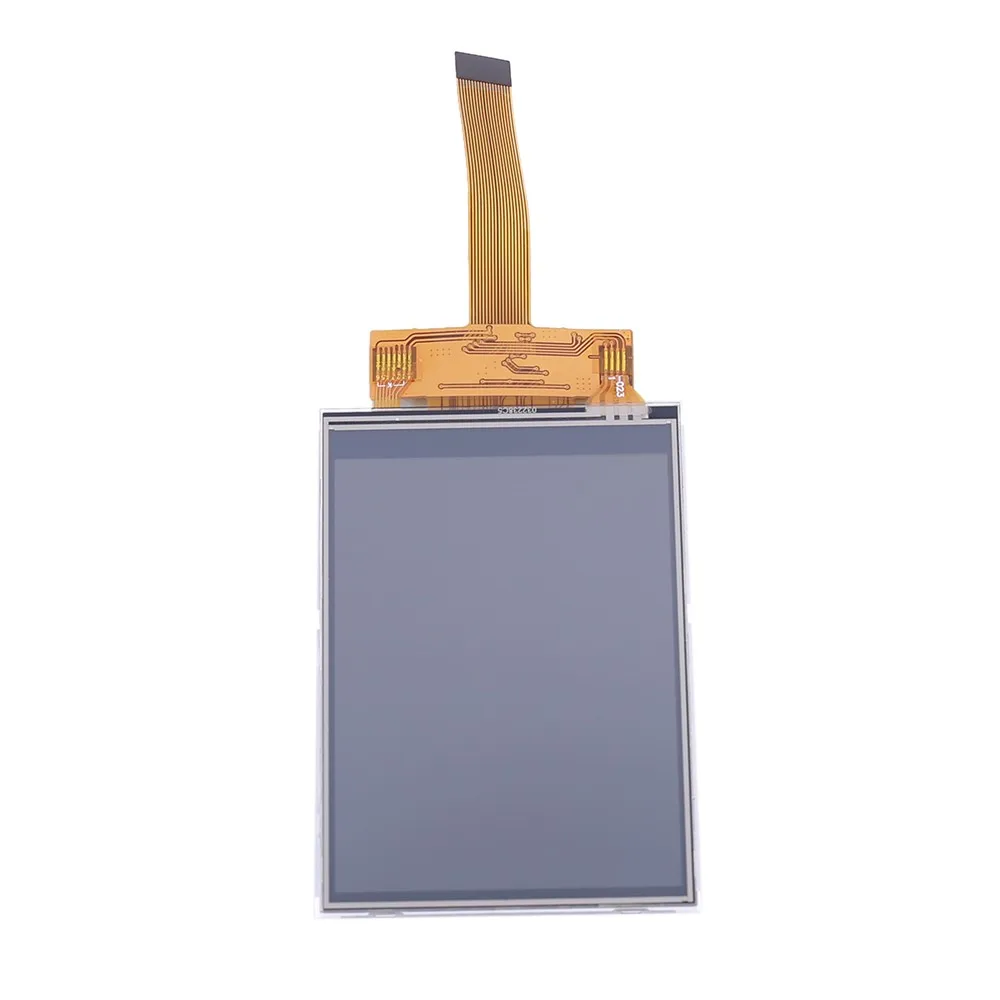

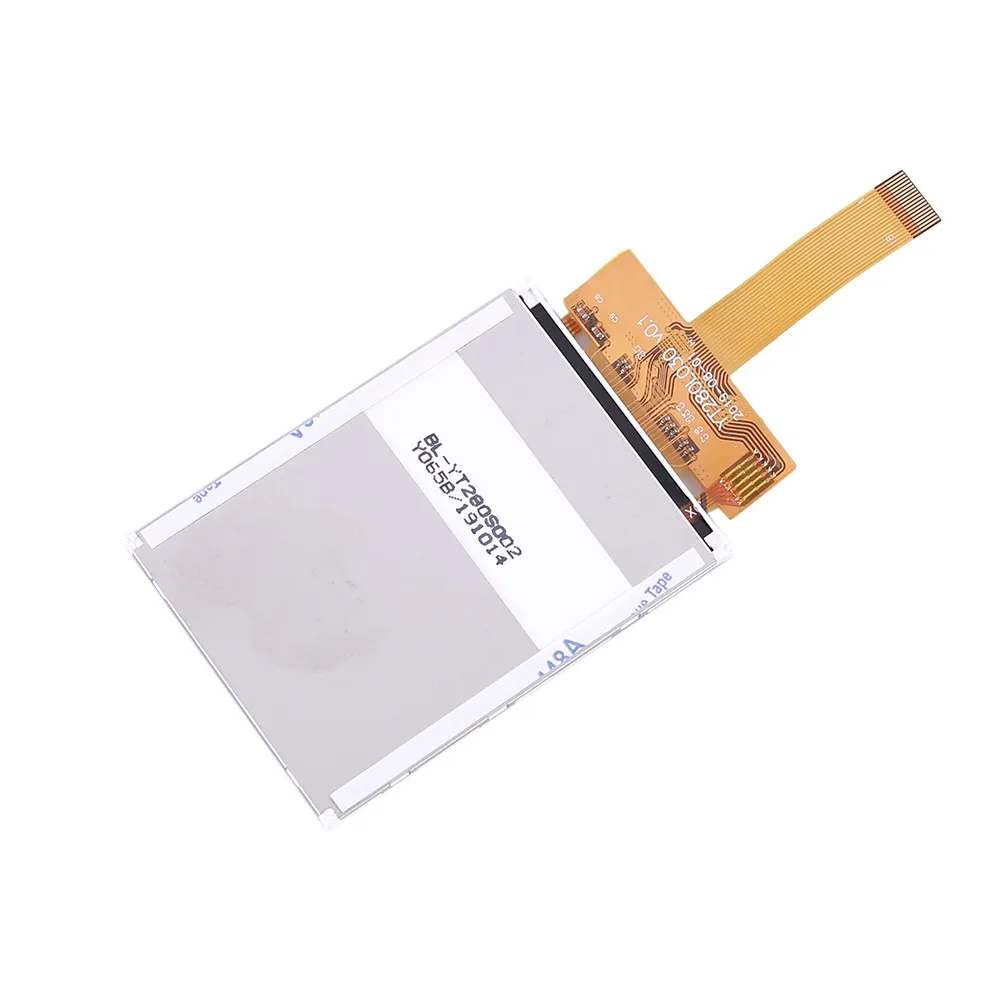

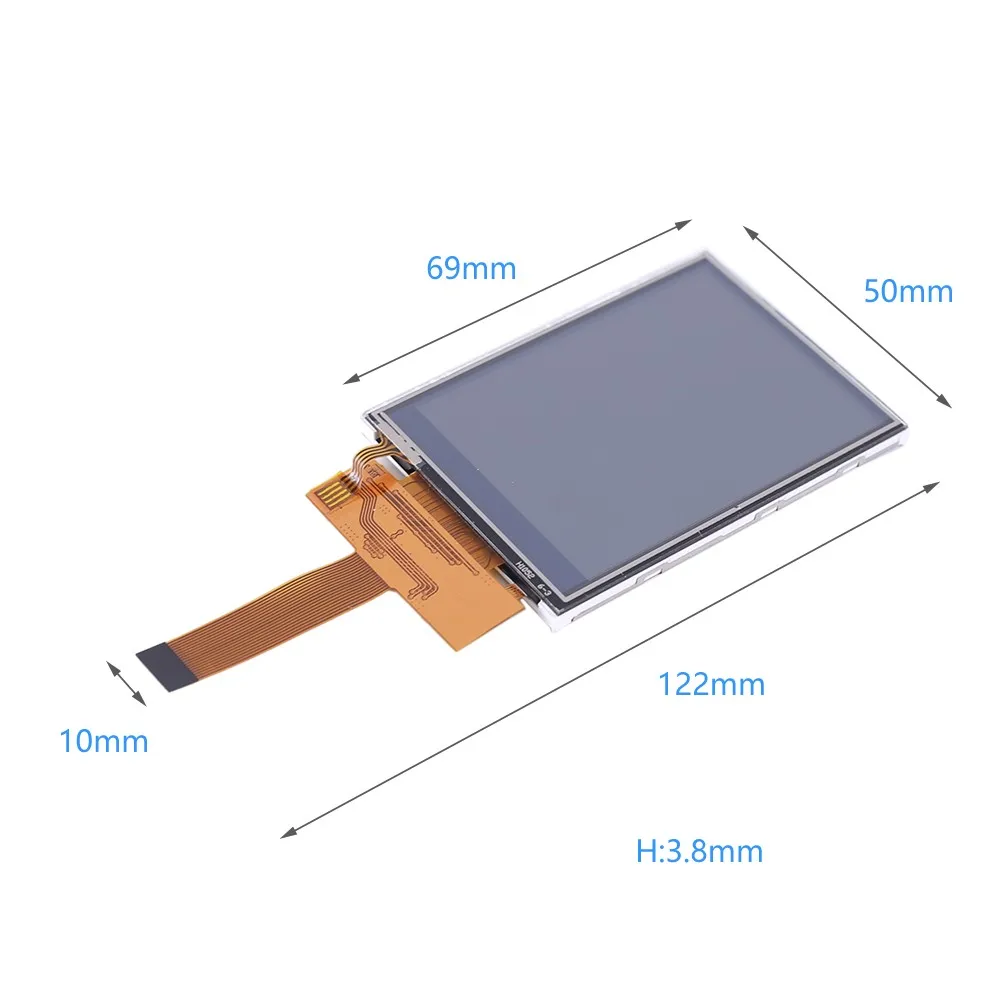

2.8 LCD Touch ILI9341

Особенности:1>. Сенсорный экран2>.4Pin SPI связь3>. Регулируемое направление дисплея4>. Угол обзора 12 часов3. Параметры:1>. Название продукта: 2,8 дюймов 240*320 TFT LCD сенсорный экран2>. Материал: цветной дисплей TFT LCD3>. Разрешение: 240*3204>. Чип драйвера: ILI93415>. Диагональ экрана: 2,8 дюймов6>. Площадь дисплея: 43,2*57,6 мм7>. Размер панели: 50*69,2*3,8 мм8>. Интерфейс Тип: 4-контактный SPI9>. Рабочее напряжение: 2,8-3,3 В10>. Булавки: 0,5 мм 18Pin11>. Вид: 12 часов12>. Рабочий ток: 60 мА13>. Рабочая мощность: 0,22 Вт14>. Тип подсветки: 4 шт. светодиодный15>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃16>. Диапазон рабочей влажности: 5%-95% относительной влажности4. Определение штифта:1>.Pin-1:GND.Power GND.2>.Pin-2:RESET.Reset device.3>.Pin-3:SCL. Штырь для синхронизации данных.4>.Pin-4:D/C. Данные и команды выберите pin.5>.Pin-5:CSX. Выберите pin-код. Низкий уровень включен и высокий уровень отключен.6>.Pin-6:SDA. Ввод данных.7>.Pin-7:SDO. Вывод данных.8>.Pin-8:GND.Power GND.9>.Pin-9:VDD. Рабочая мощность VCC.10>.Pin-10:LEDA. Подсветка VCC.11>.Pin-11:LED1.Backlight GND.12>.Pin-12:LED2.Backlight GND.13>.Pin-13:LED3.Backlight GND.14>.Pin-14:LED4.Backlight GND.15>.Pin-15:XL(X-). Логический контакт сенсорной функции.16>.Pin-16:XU(Y-). Логический контакт сенсорной функции.17>.Pin-17:XR(X +). Логический контакт сенсорной функции.18>.Pin-18:XD(Y +). Логический контакт сенсорной функции.

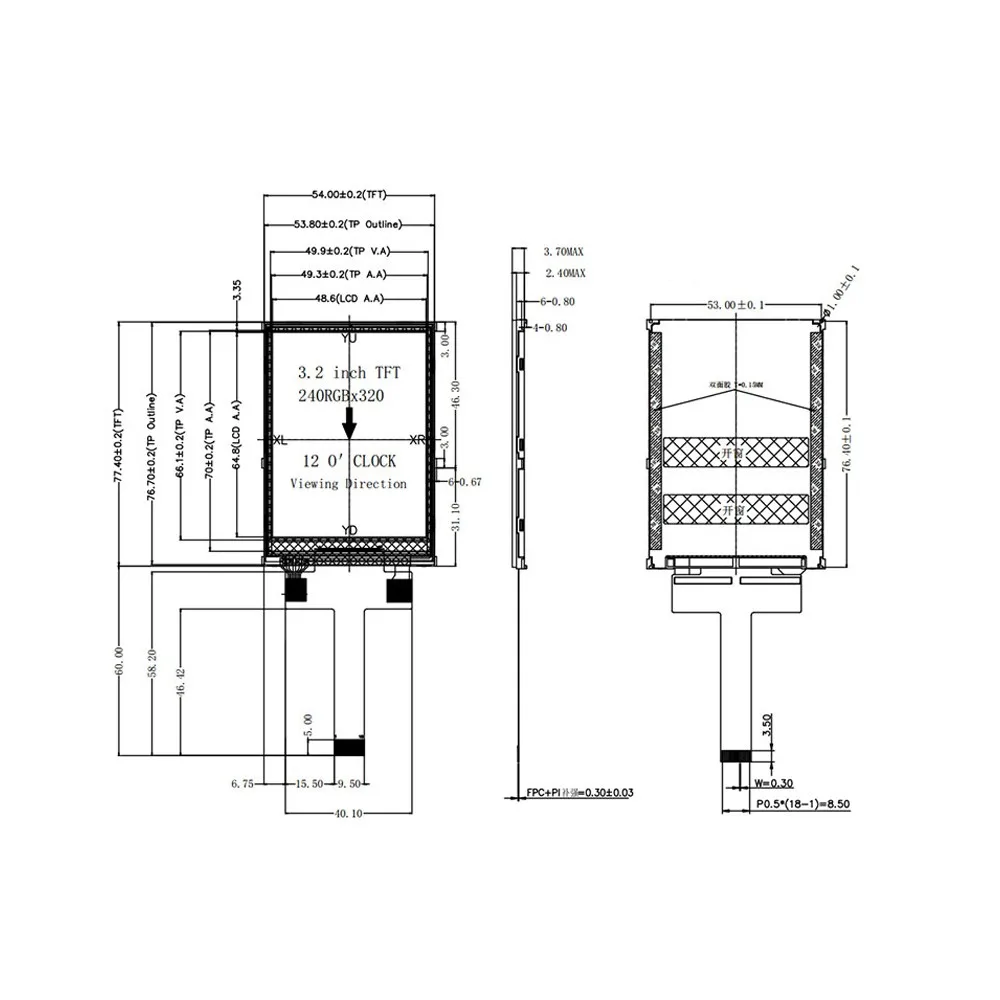

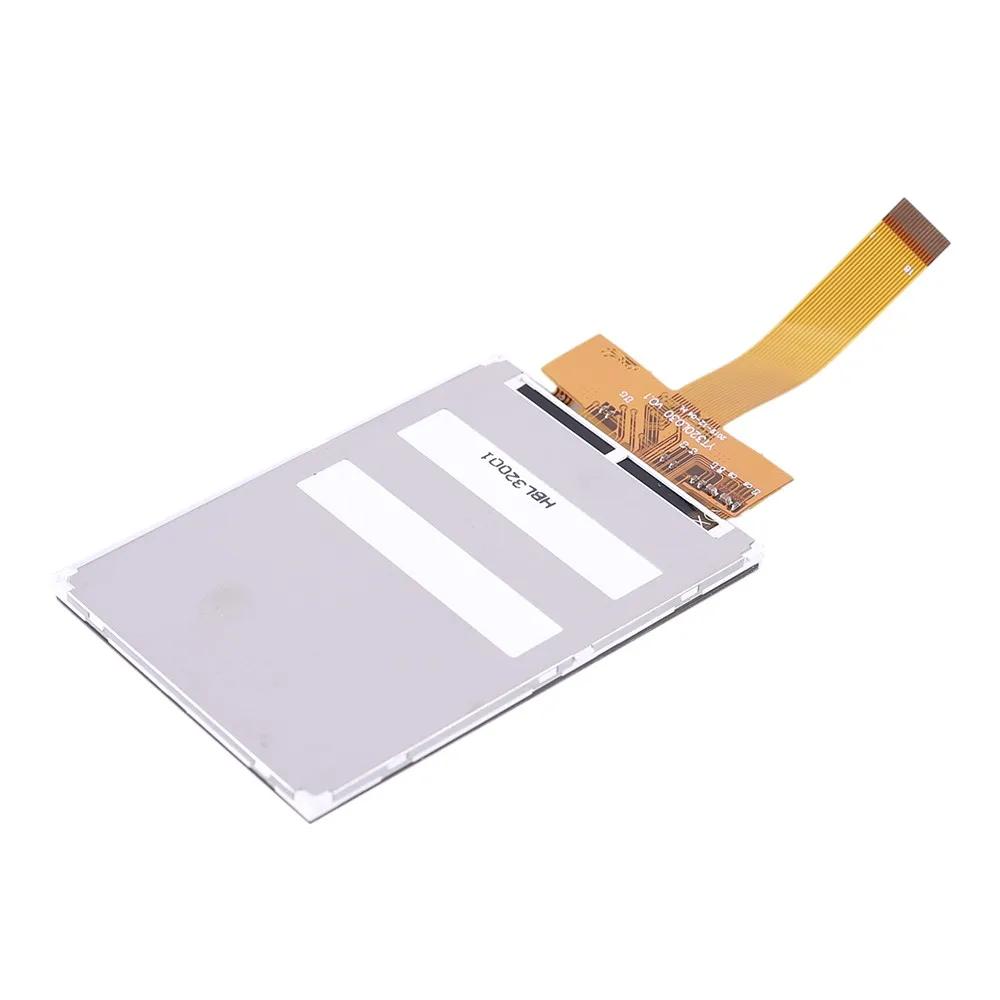

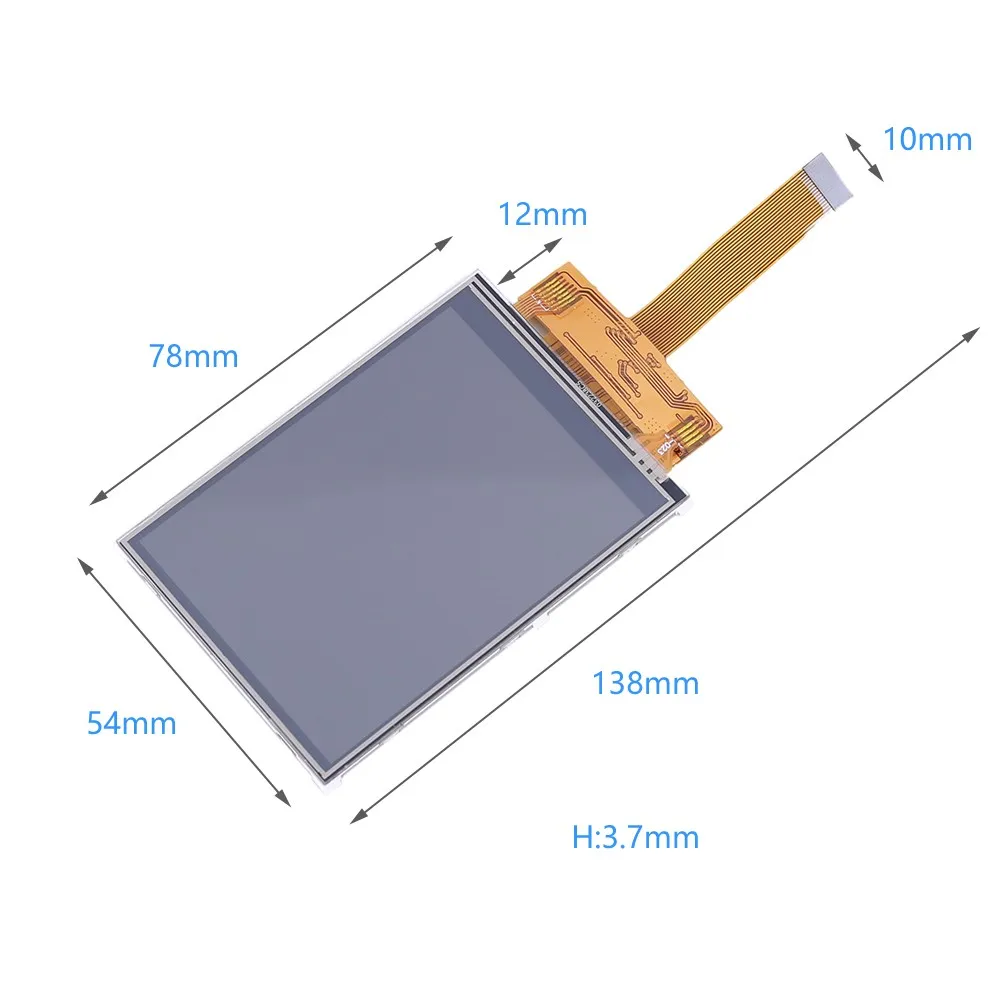

3.2 LCD Touch ILI9341

Параметры:1>. Название продукта: 3,2 дюймов 240*320 на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей сенсорный Экран дисплея2>. Материал: цветной дисплей TFT LCD3>. Разрешение: 240*3204>. Чип драйвера: ILI93415>. Диагональ экрана: 3,2 дюймов6>. Площадь дисплея: 48,6*64,8 мм7>. Размер панели: 54*77,4*3,7 мм8>. Интерфейс Тип: 4-контактный SPI9>. Рабочее напряжение: 2,8-3,3 В10>. Булавки: 0,5 мм 18Pin11>. Вид: 12 часов12>. Рабочий ток: 90 мА13>. Рабочая мощность: 0,32 Вт14>. Тип подсветки: 6 шт. светодиодный15>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃16>. Диапазон рабочей влажности: 5%-95% относительной влажности4. Определение штифта:1>.Pin-1:GND.Power GND.2>.Pin-2:RESET.Reset device.3>.Pin-3:SCL. Штырь для синхронизации данных.4>.Pin-4:D/C. Данные и команды выберите pin.5>.Pin-5:CSX. Выберите pin-код. Низкий уровень включен и высокий уровень отключен.6>.Pin-6:SDA. Ввод данных.7>.Pin-7:SDO. Вывод данных.8>.Pin-8:GND.Power GND.9>.Pin-9:VDD. Рабочая мощность VCC.10>.Pin-10:LEDA. Подсветка VCC.11>.Pin-11:LED1.Backlight GND.12>.Pin-12:LED2.Backlight GND.13>.Pin-13:LED3.Backlight GND.14>.Pin-14:LED4.Backlight GND.15>.Pin-15:XL(X-). Логический контакт сенсорной функции.16>.Pin-16:XU(Y-). Логический контакт сенсорной функции.17>.Pin-17:XR(X +). Логический контакт сенсорной функции.18>.Pin-18:XD(Y +). Логический контакт сенсорной функции.

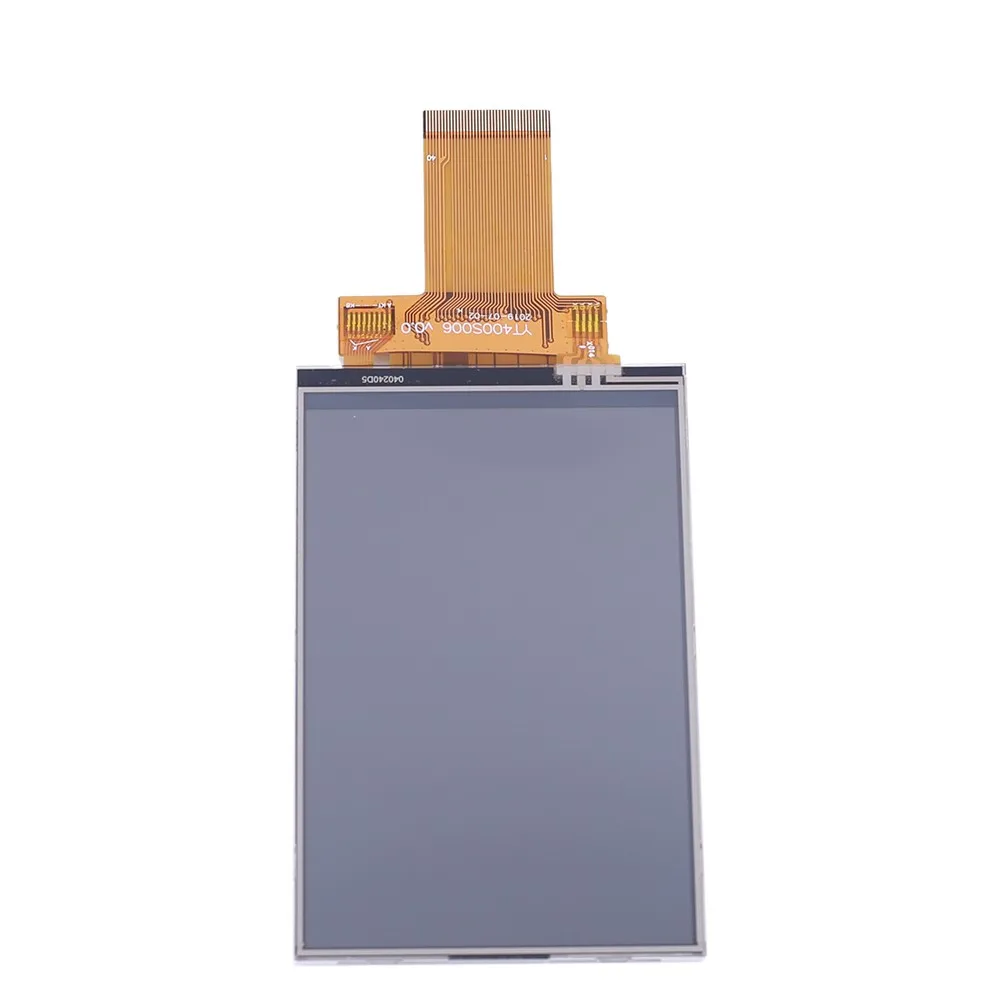

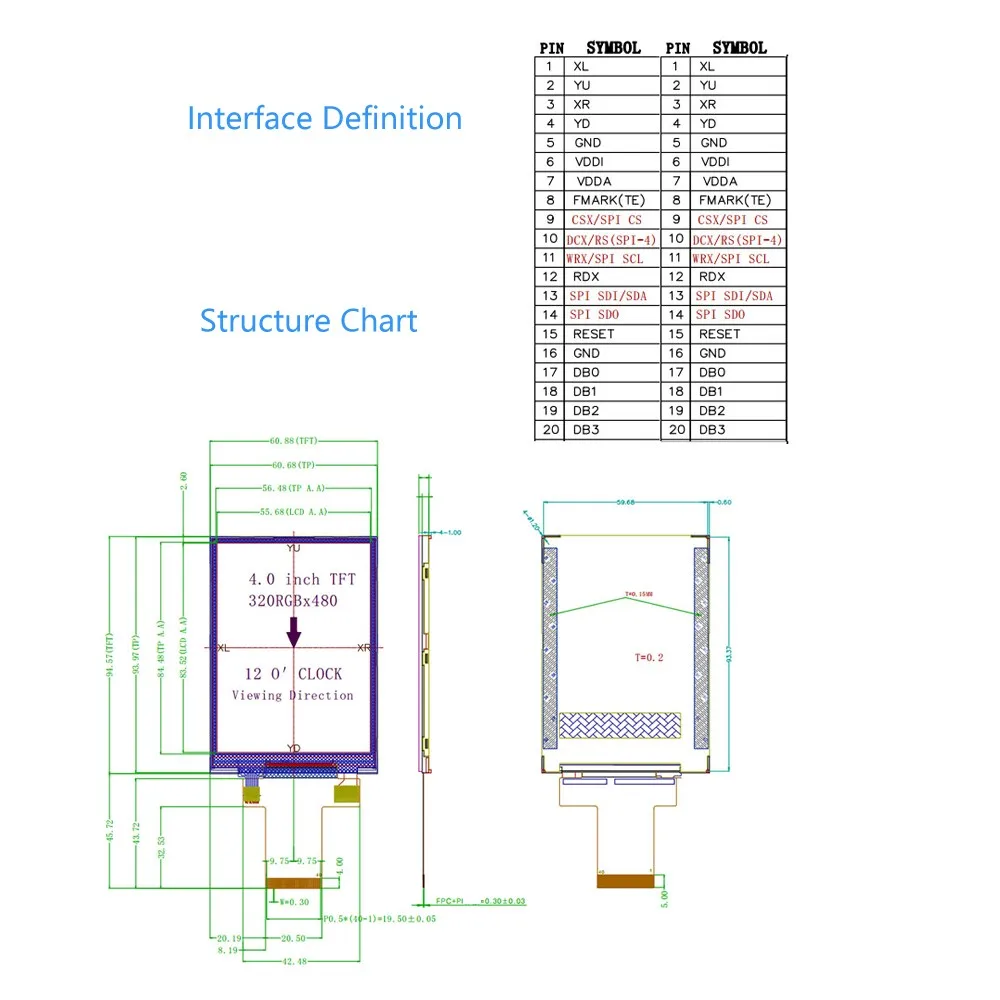

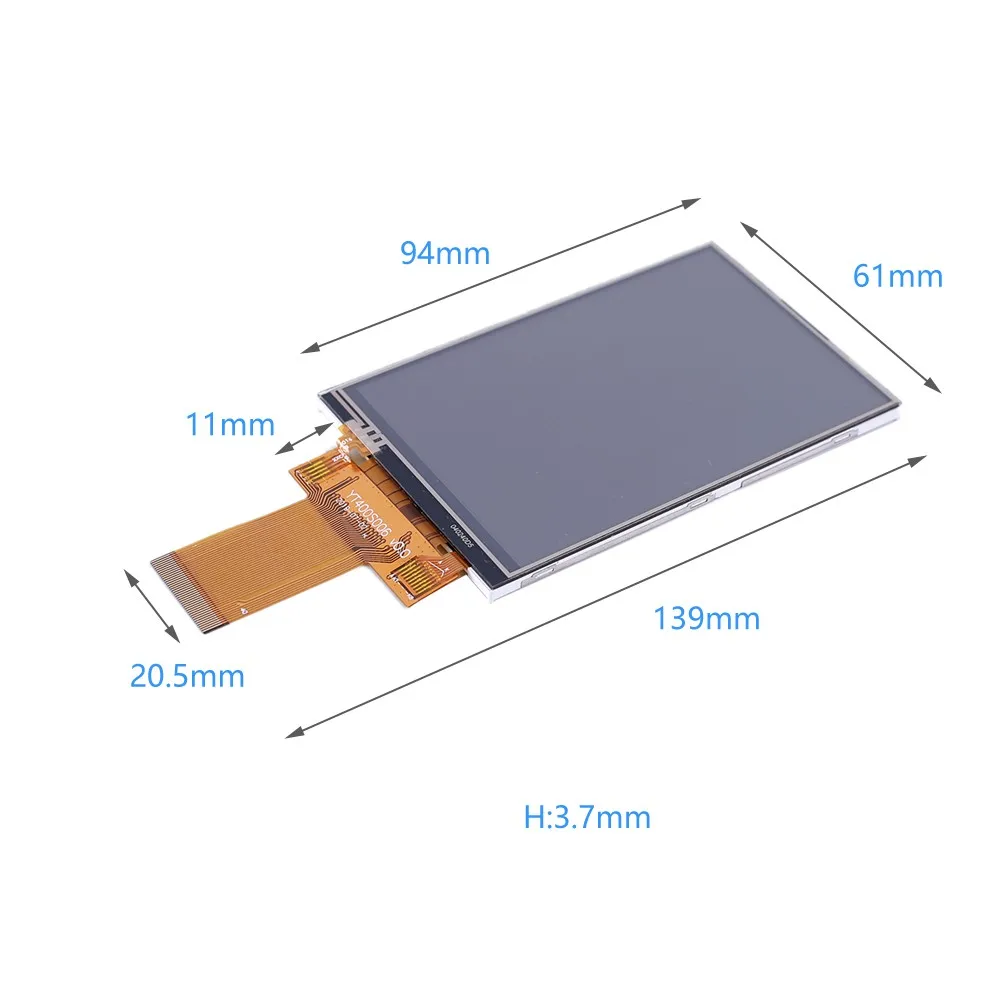

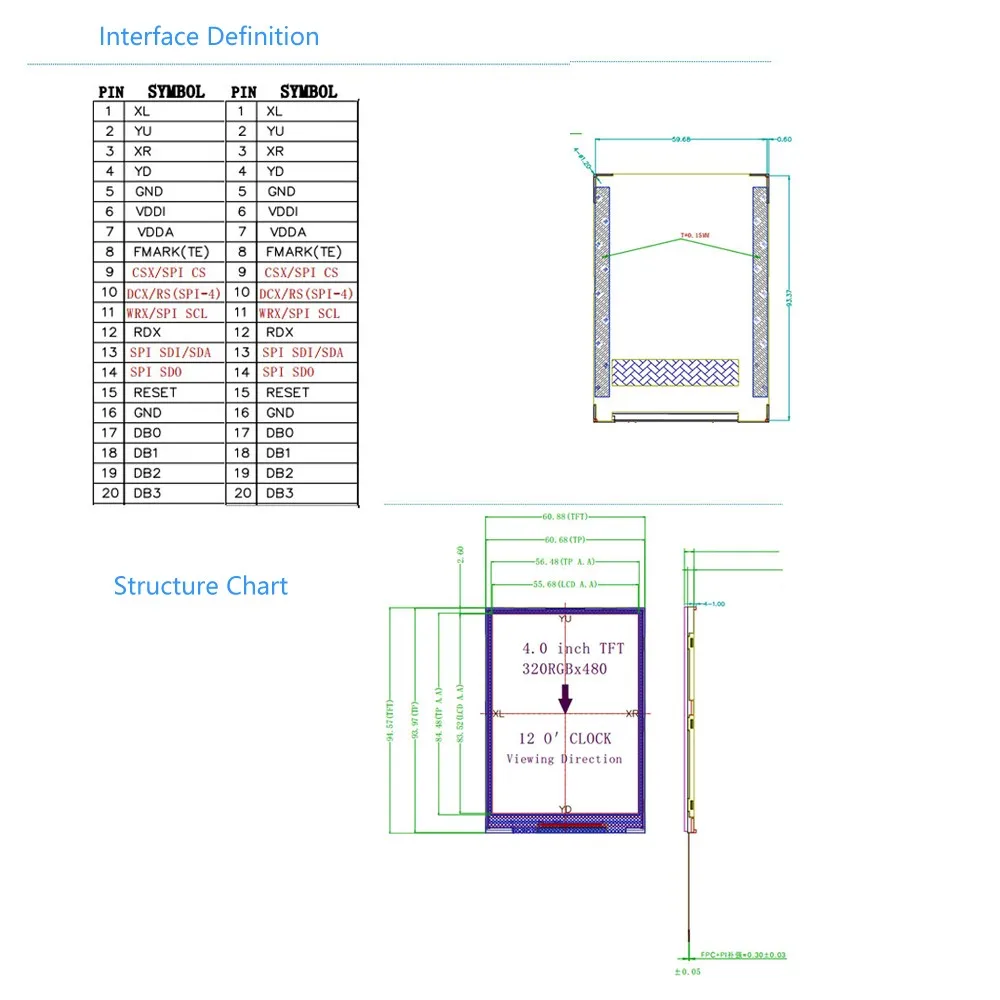

4.0 сенсорный ЖК ST7796S

Параметры:1>. Название продукта: 4,0 дюймов 320*480 на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей сенсорный Экран дисплея2>. Материал: цветной дисплей TFT LCD3>. Разрешение: 320*4804>. Чип драйвера: ST779S5>. Диагональ экрана: 4,0 дюймов6>. Площадь дисплея: 55,68*83,52 мм7>. Размер панели: 60,88*94,57*3,7 мм8>. Интерфейс Тип: 3PinSPI/4PinSPI/8 бит/16Bit GPIO9>. Рабочее напряжение: 2,8-3,3 В10>. Контакты: 0,5 мм 40Pin11>. Вид: 12 часов12>. Рабочий ток: 120 мА13>. Рабочая мощность: 0,42 Вт14>. Тип подсветки: 8 шт. светодиодный15>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃16>. Диапазон рабочей влажности: 5%-95% относительной влажности

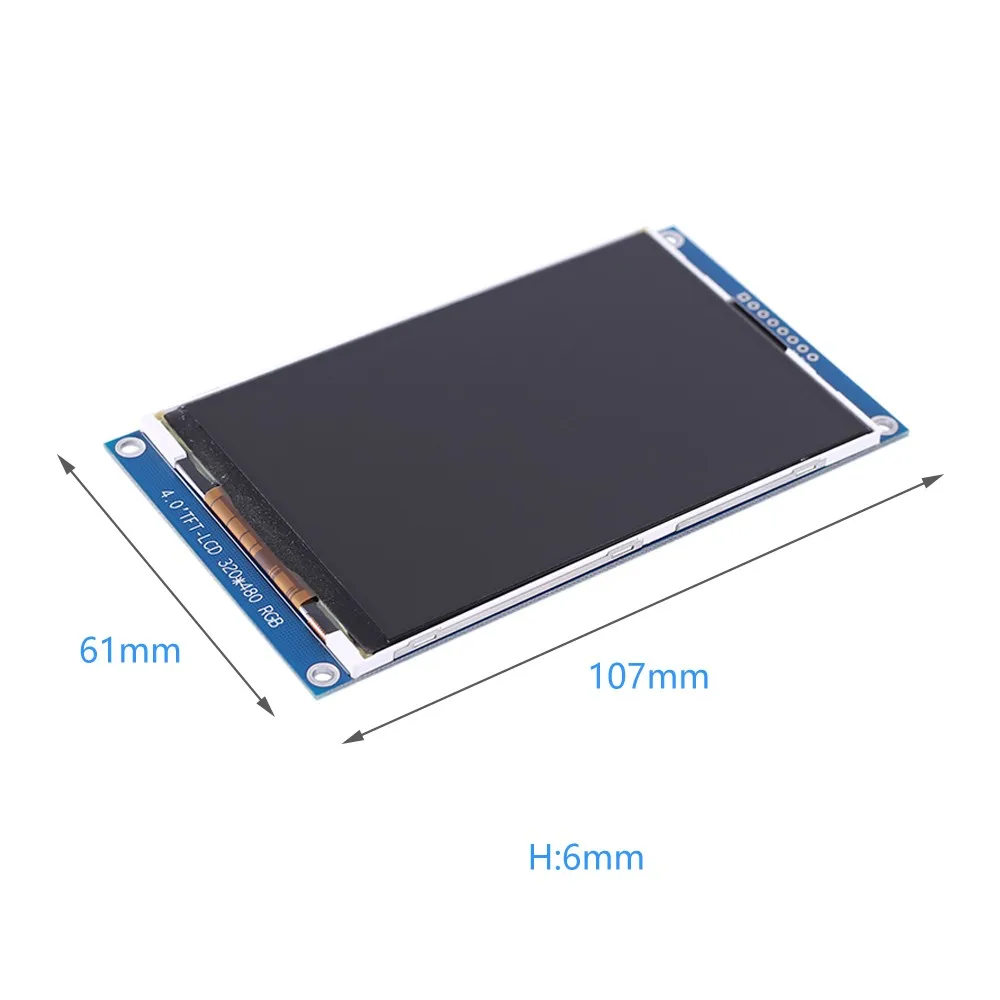

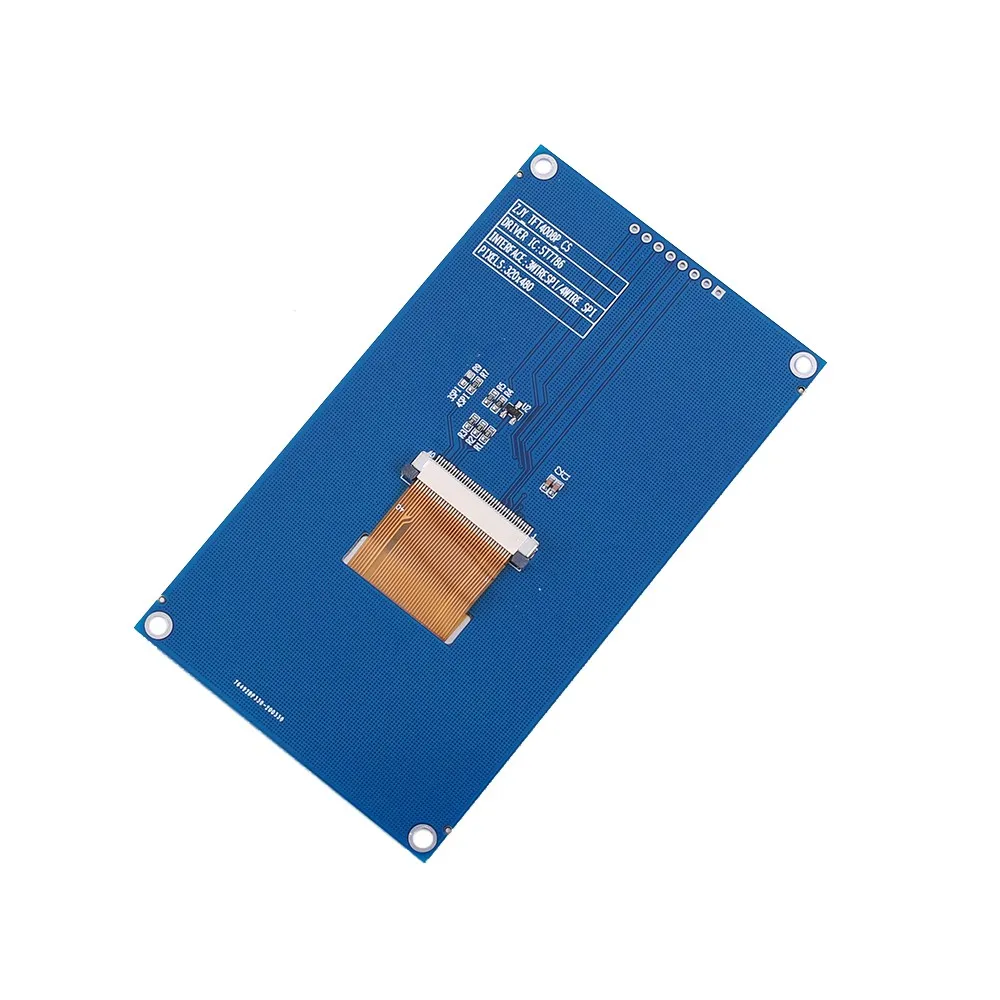

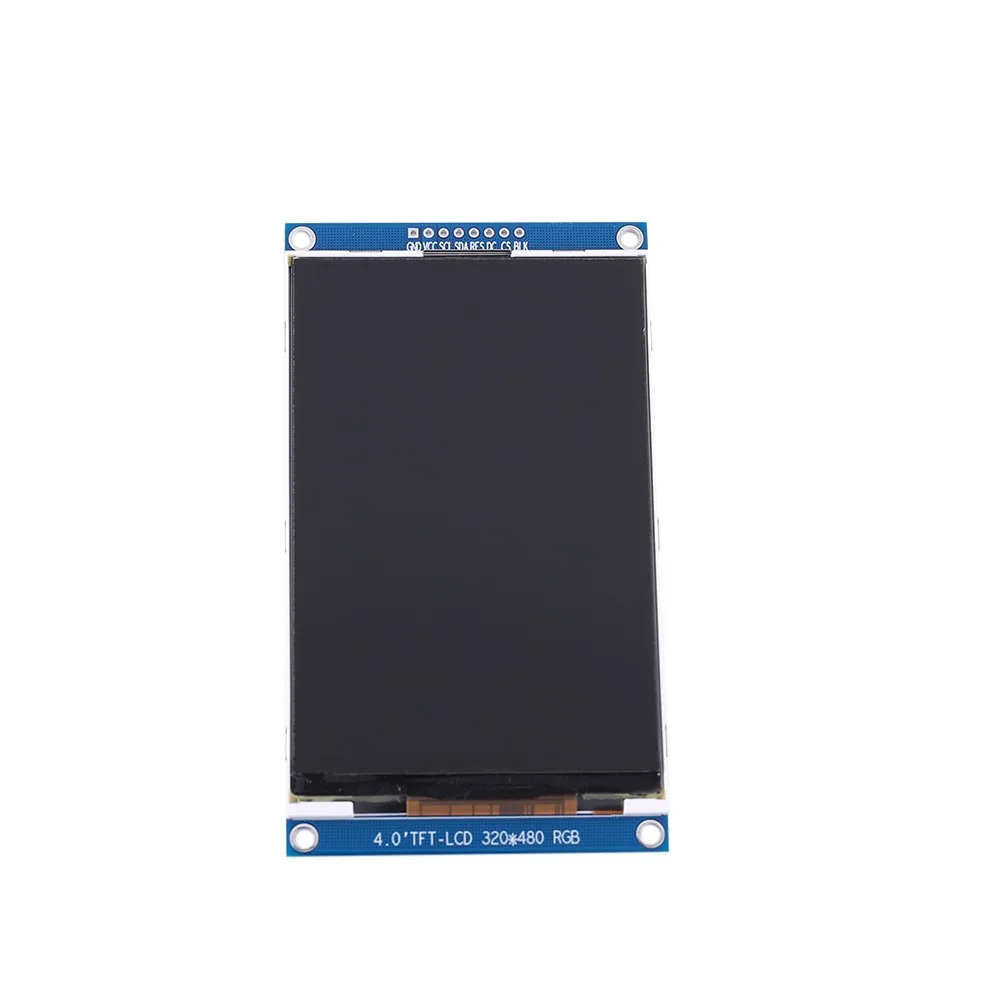

4.0 LCD ST7796S

Параметры:1>. Название продукта: 4,0 дюймов 320*480 на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей Экран дисплея2>. Материал: цветной дисплей TFT LCD3>. Разрешение: 320*4804>. Чип драйвера: ST779S5>. Диагональ экрана: 4,0 дюймов6>. Площадь дисплея: 55,68*83,52 мм7>. Размер панели: 60,88*94,57*3,7 мм8>. Тип интерфейса: 3PinSPI/4PinSPI9>. Рабочее напряжение: 2,8-3,3 В10>. Контакты: 2,54 мм 8Pin11>. Вид: 12 часов12>. Рабочий ток: 120 мА13>. Рабочая мощность: 0,42 Вт14>. Тип подсветки: 8 шт. светодиодный15>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃16>. Диапазон рабочей влажности: 5%-95% относительной влажности17>. Размер печатной платы: 107*61*6 мм

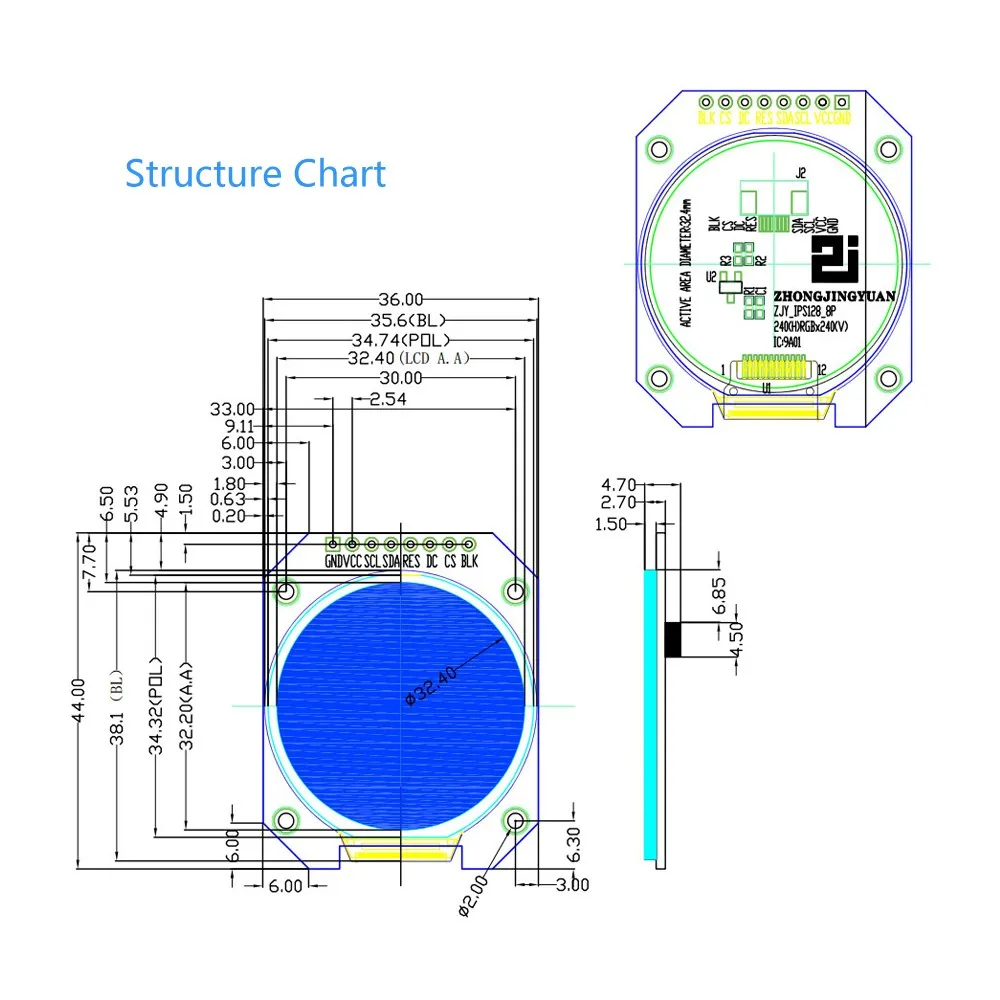

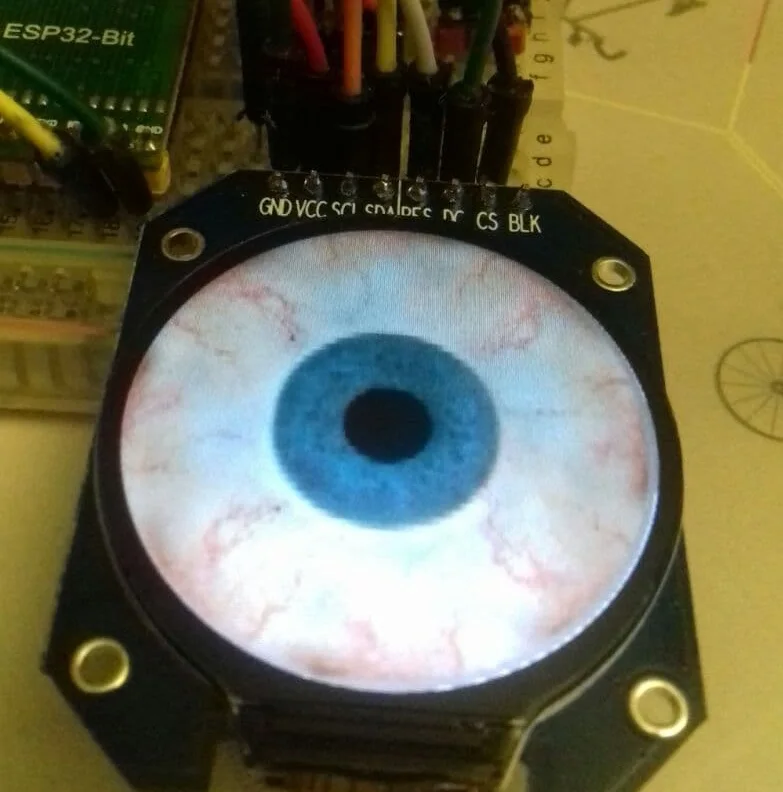

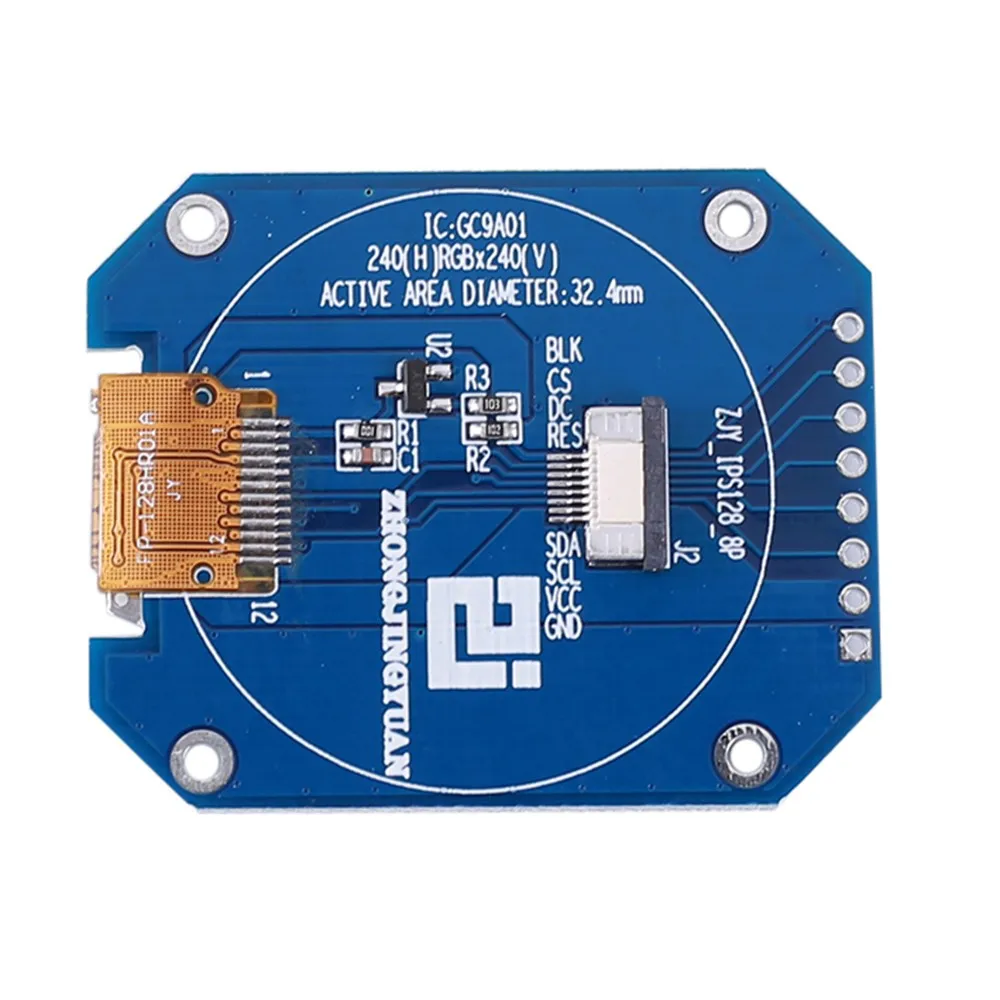

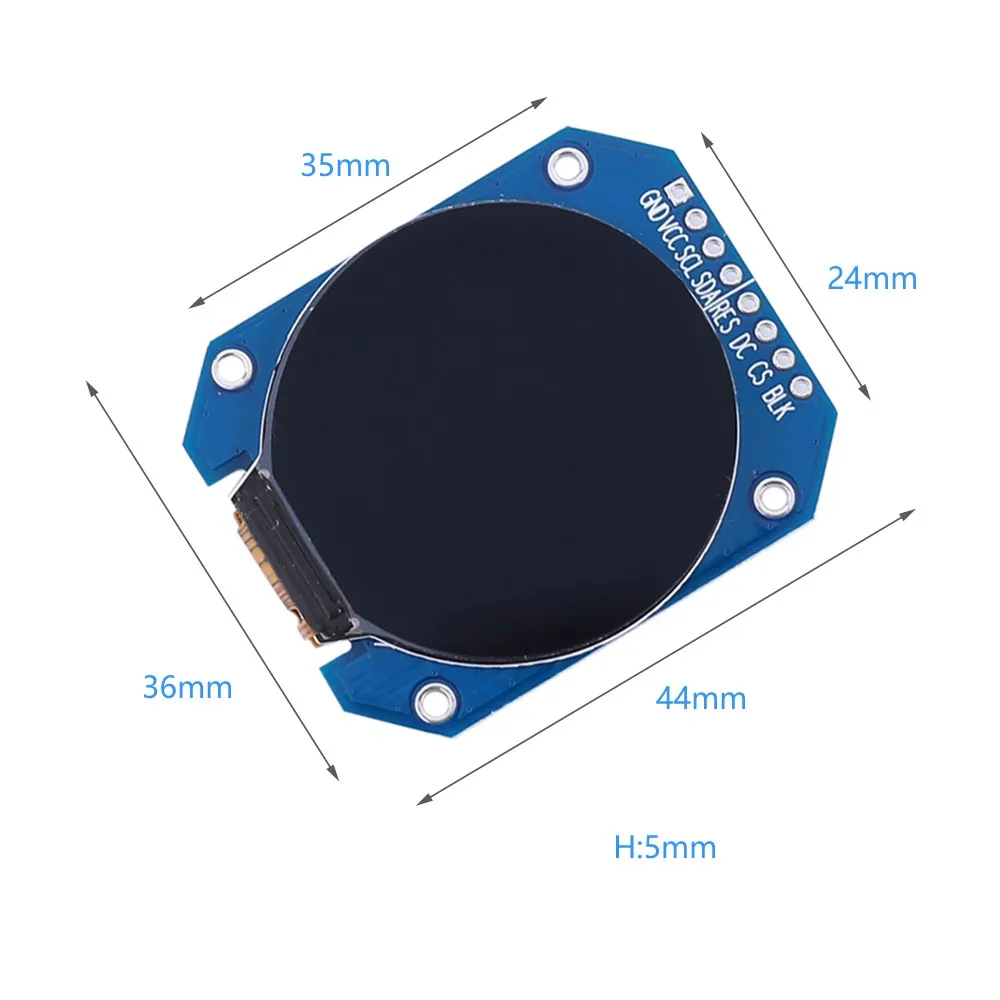

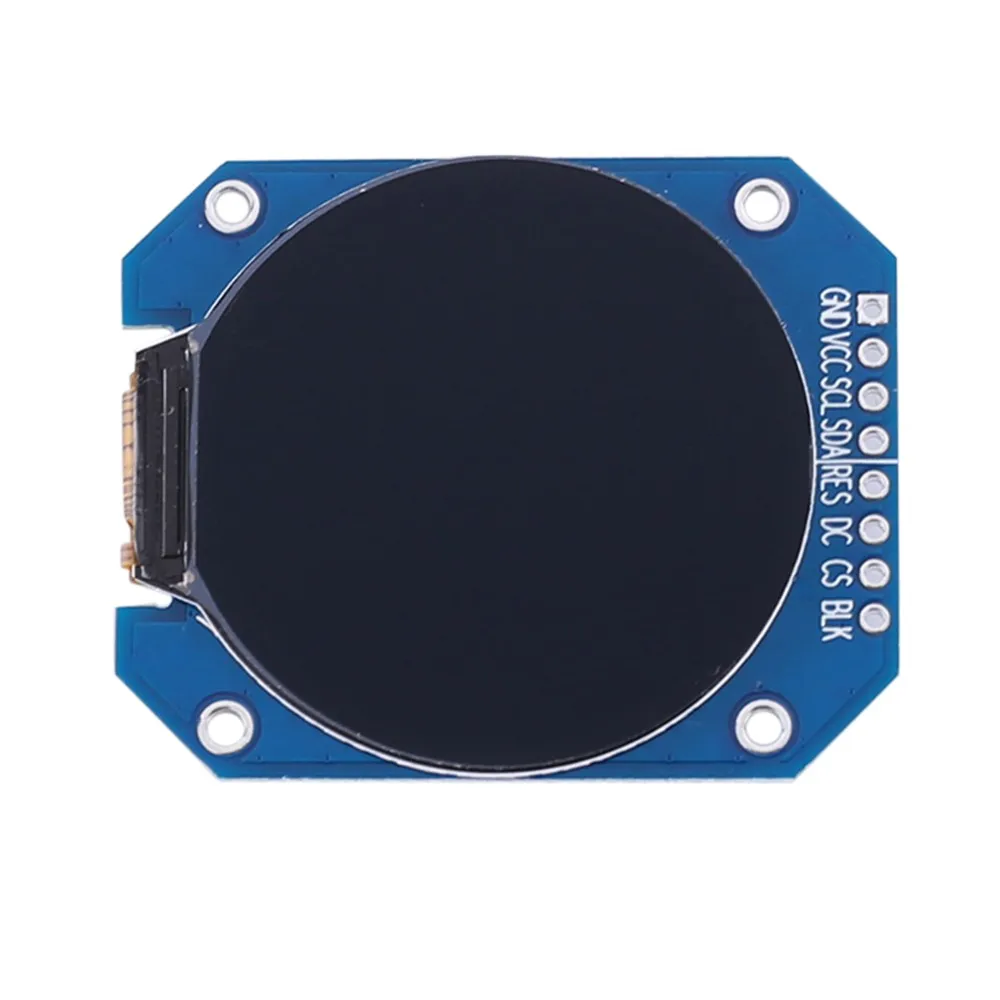

1.28 LCD GC9A01

Параметры:1>. Название продукта: 1,28 дюймов 240*240 IPS ЖК-экран2>. Материал: цветной экран IPS3>. Разрешение: 240*2404>. Чип драйвера: GC9A015>. Размер дисплея: 1,28 дюйма6>. Площадь дисплея: d32,4 мм7>. Размер панели: 35,6*38,1*1,5 мм8>. Интерфейс Тип: 4-контактный SPI9>. Рабочее напряжение: 2,8-3,3 В10>. Контакты: 2,54 мм 8Pin11>. Вид: полный угол обзора12>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃13>. Диапазон рабочей влажности: 5%-95% относительной влажности14>. Размер печатной платы: 44*36*5 мм

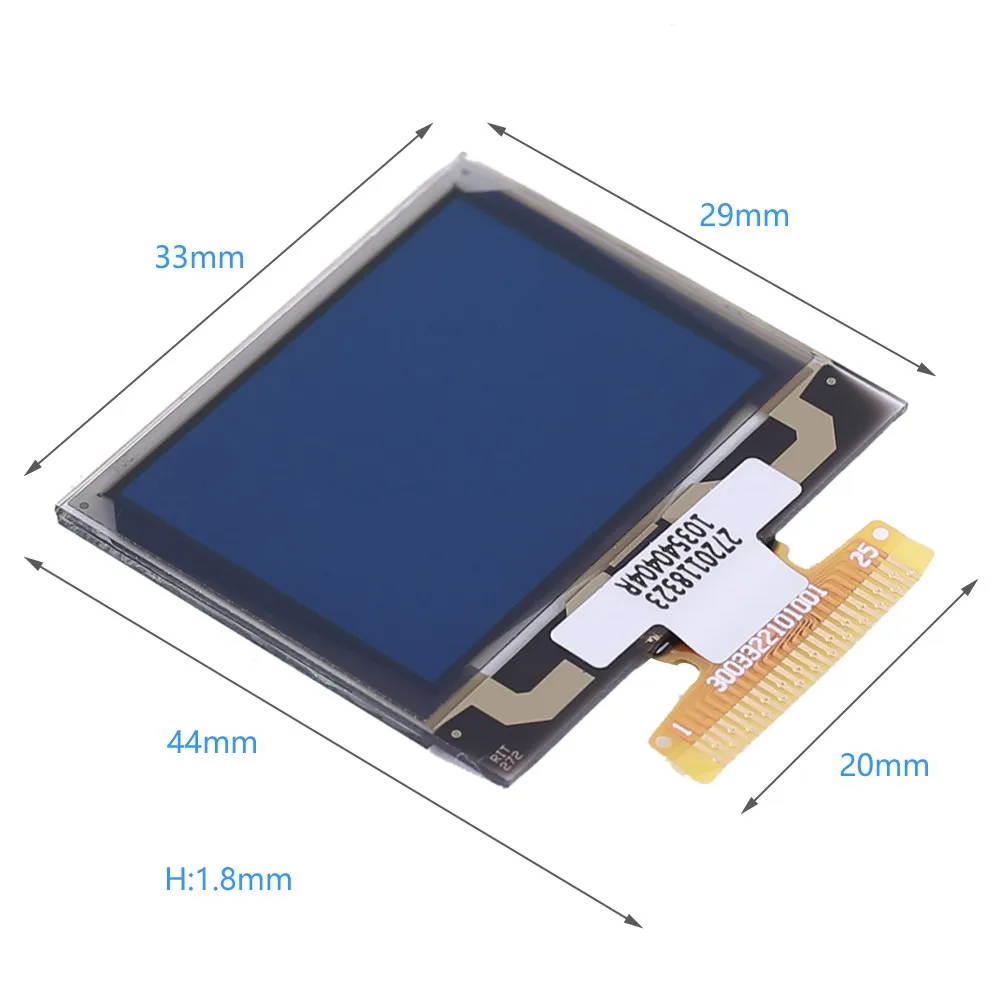

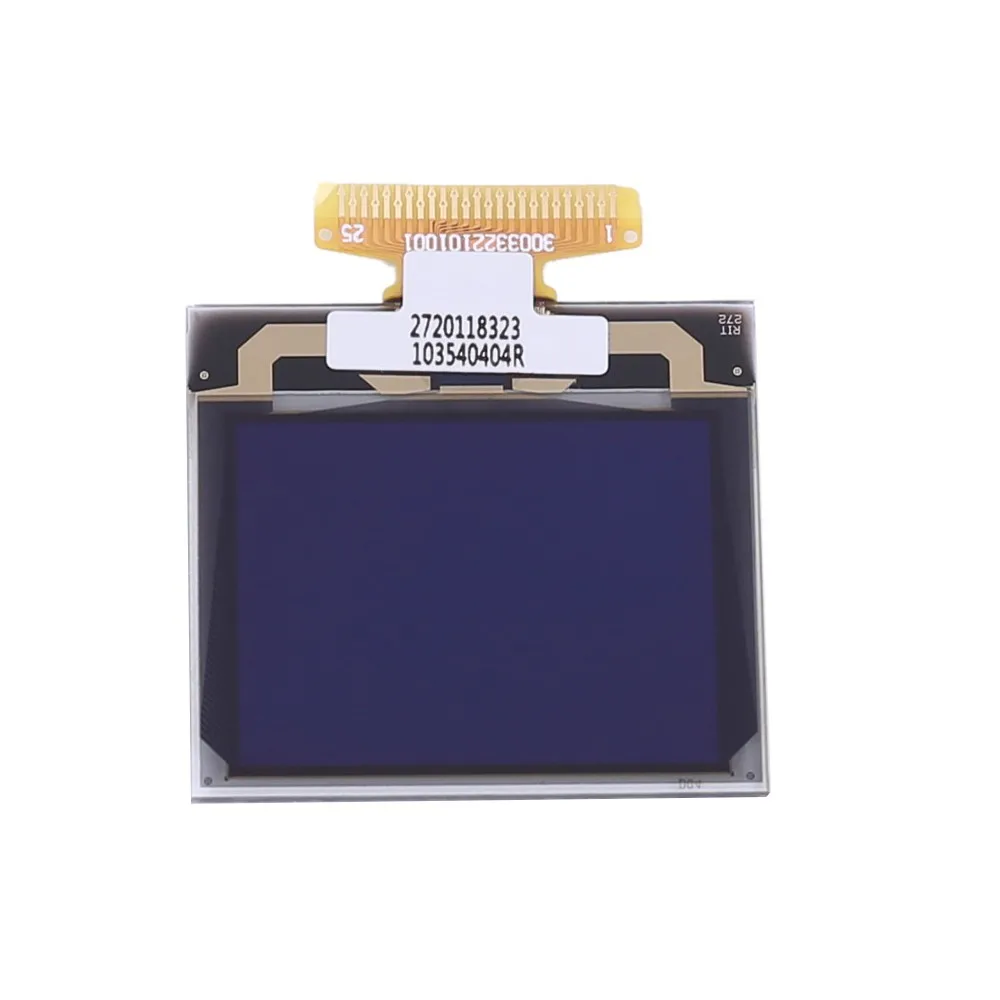

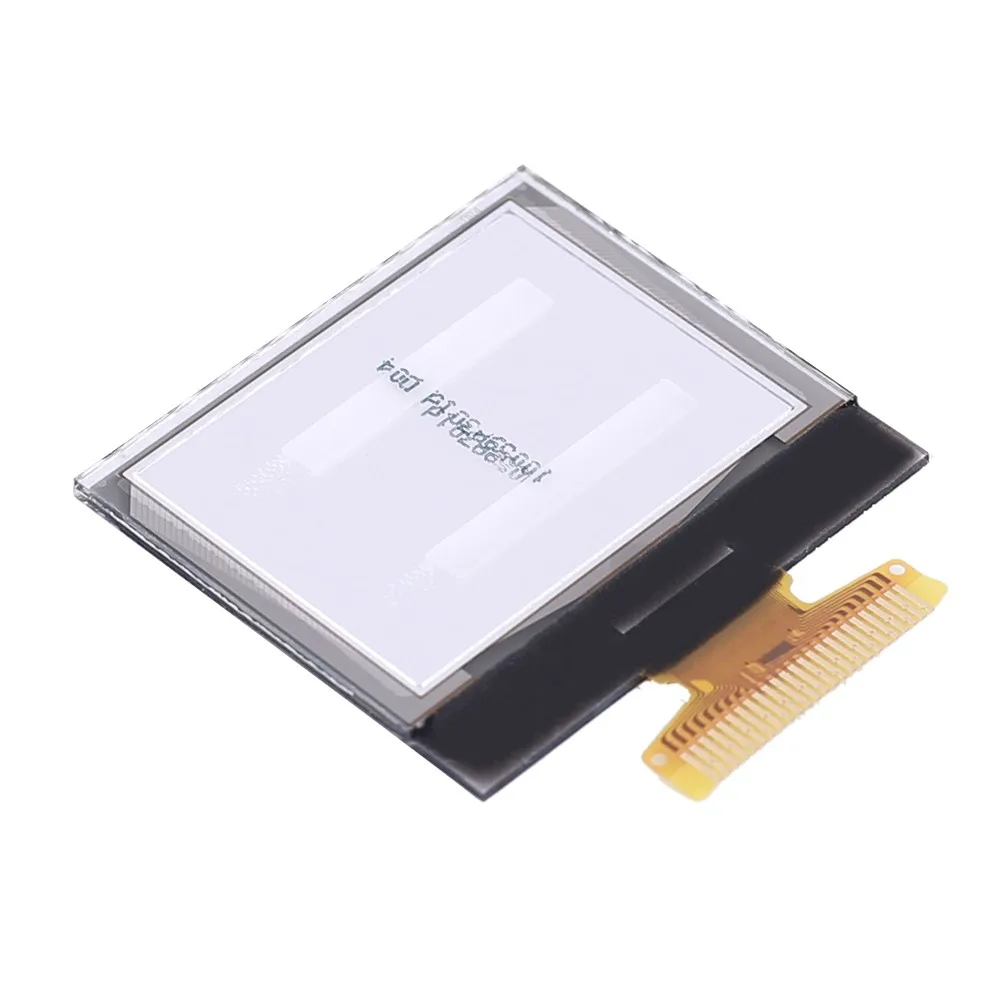

1,32 OLED SSD1327

Параметры:1>. Название продукта: 1,32 дюймов 128*96 oled-дисплей2>. Материал: oled-дисплей3>. Разрешение: 128*964>. Чип драйвера: SSD13275>. Размер дисплея: 1,32 дюйма6>. Площадь дисплея: 26,86*20,14 мм7>. Размер панели: 32,5*29,2 мм8>. Интерфейс Тип: 4-контактный SPI/3-контактный межсоединений интегральных Схем9>. Рабочее напряжение: 2,8-3,3 В10>. Булавки: 0,5 мм 25pin11>. Диапазон рабочих температур:-20 ℃ ~ 70 ℃12>. Диапазон рабочей влажности: 5%-95% относительной влажности
