Последнее обновление: 08.04.2022
Тип 1: пустая плата без пайки основного чипа
Тип 2: Припой основной чип-платы
Тип 3: макетная плата с горелкой

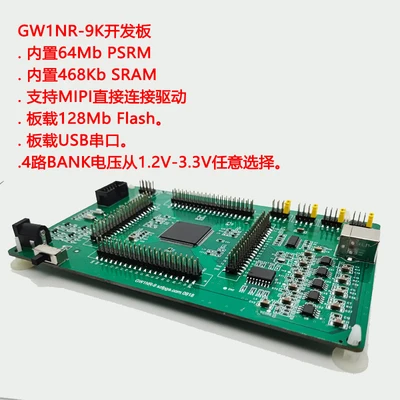

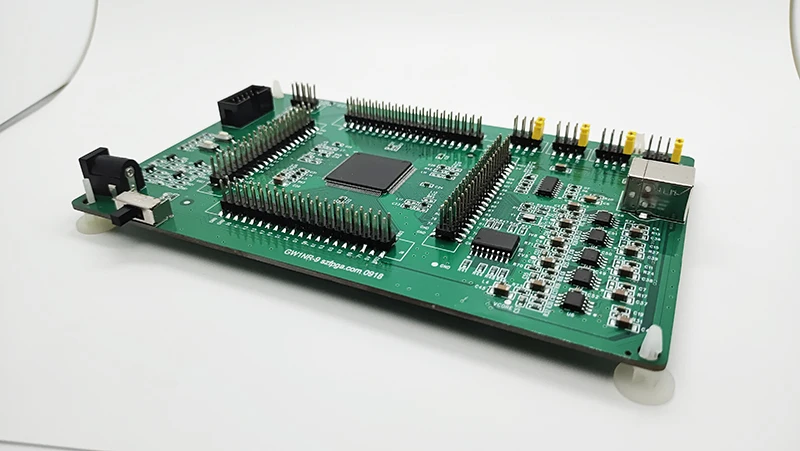

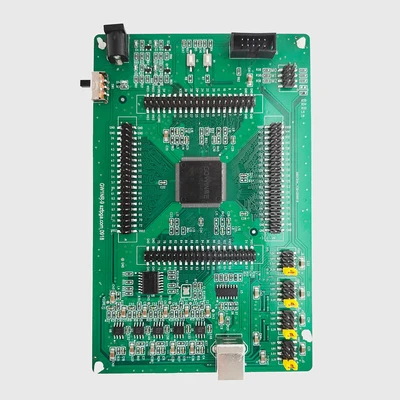

Внутренний gowin Gowin's development board GW1NR-9, чип-модель GW1NR-LV9LQ144PC6/I5, LQFP144 посылка, ресурс 8640, есть 26 18K BRAM и 2 PLL, встроенный PSRAM, объем памяти-64МБ, светодиодный экран тела Управление, Серводвигатель Управление, приобретение датчик, захвата изображений очень подходят, Важно поддерживать соединение MIPI. Непосредственно Управляйте MIPI экраном и MIPI камерой сбора данных.
Внутренний PSRAM 64Mb способен на буферизацию изображений, большие адресации данных и возможности алгоритма. Более того, для удобства использования, плата специально совместима с LQFP144 посылка GW1N-1, GW1N-4, GW1N-9, GW2A-18, и эта плата может поддерживать несколько чипов.

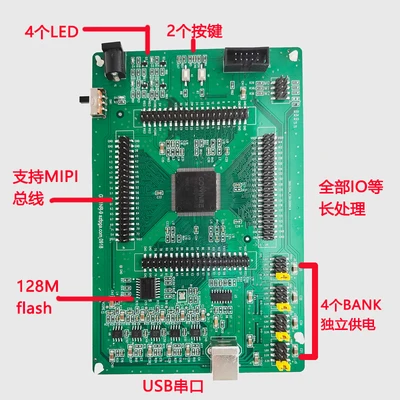

Плата разработки вывела все IOs. И все они были обработаны с одинаковой длиной, и некоторые булавки были сделаны дифференциальные булавки.
На плате есть 5 светодиодный ламп, один из которых указывает на источник питания 5 В, другой 4-светодиодный индикатор s, и есть 2 кнопки, маятник. На плате также есть кристаллический осциллятор 50 м, а внутренний кристаллический осциллятор также интегрирован внутри чипа. Встроенная 128 МБ SPI FLASH и USB Последовательный порт CH340.
Чиповые горелки можно приобрести у официальных конфорок, но цена дороже. Вы также можете использовать горелки hw-usbn-2b решетки. Адаптер плюс ссылка на макетную плату
Продаются две упаковки:

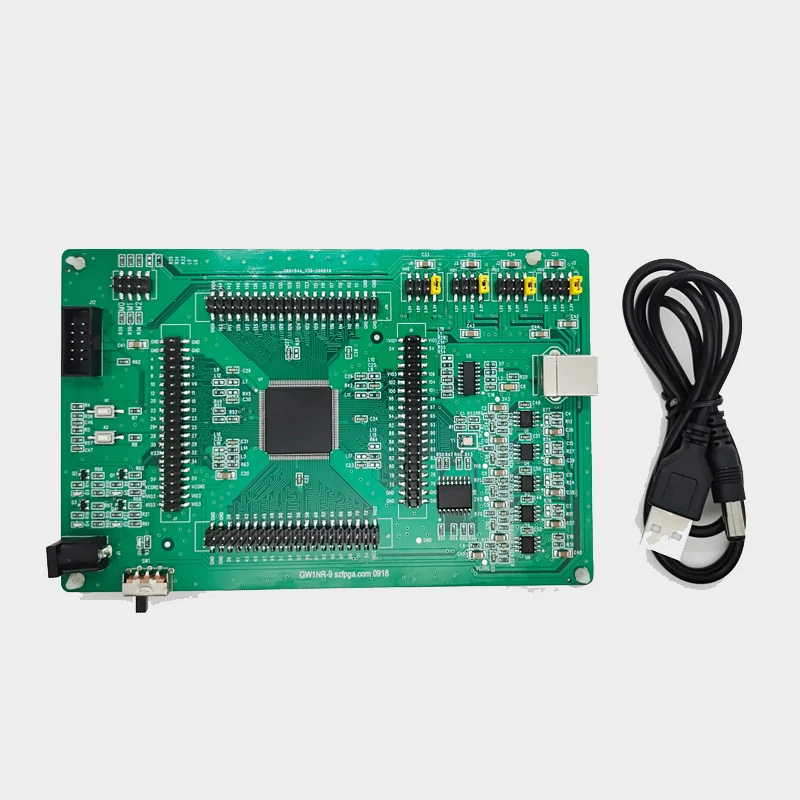

Отдельные доски для разработки упаковочных материалов:
A) Совет по разработке
B) кабель питания от USB до DC5.5.
C) кабель USB в квадратный порт для последовательного порта

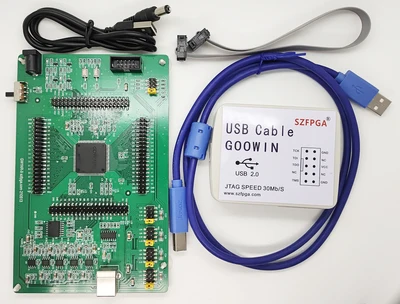

Макетная плата + загрузочные материалы:
A) Совет по разработке
B) кабель питания от USB до DC5.5
C) hw-usbn-2b горелка, Кабель для программирования.
D) usb-порт для последовательного порта
E) отправьте адаптер Gaoyun.
Кроме того, предоставьте схематическую схему макетной платы, руководство по программному обеспечению и информацию о чипе.
В рутине:
1. Кнопка и светодиодный дисплей.
2. Отладка последовательного порта.
3. Управление PSRAM.
4. Внешняя работа SPI.
5. Внешняя конфигурация начинается.
