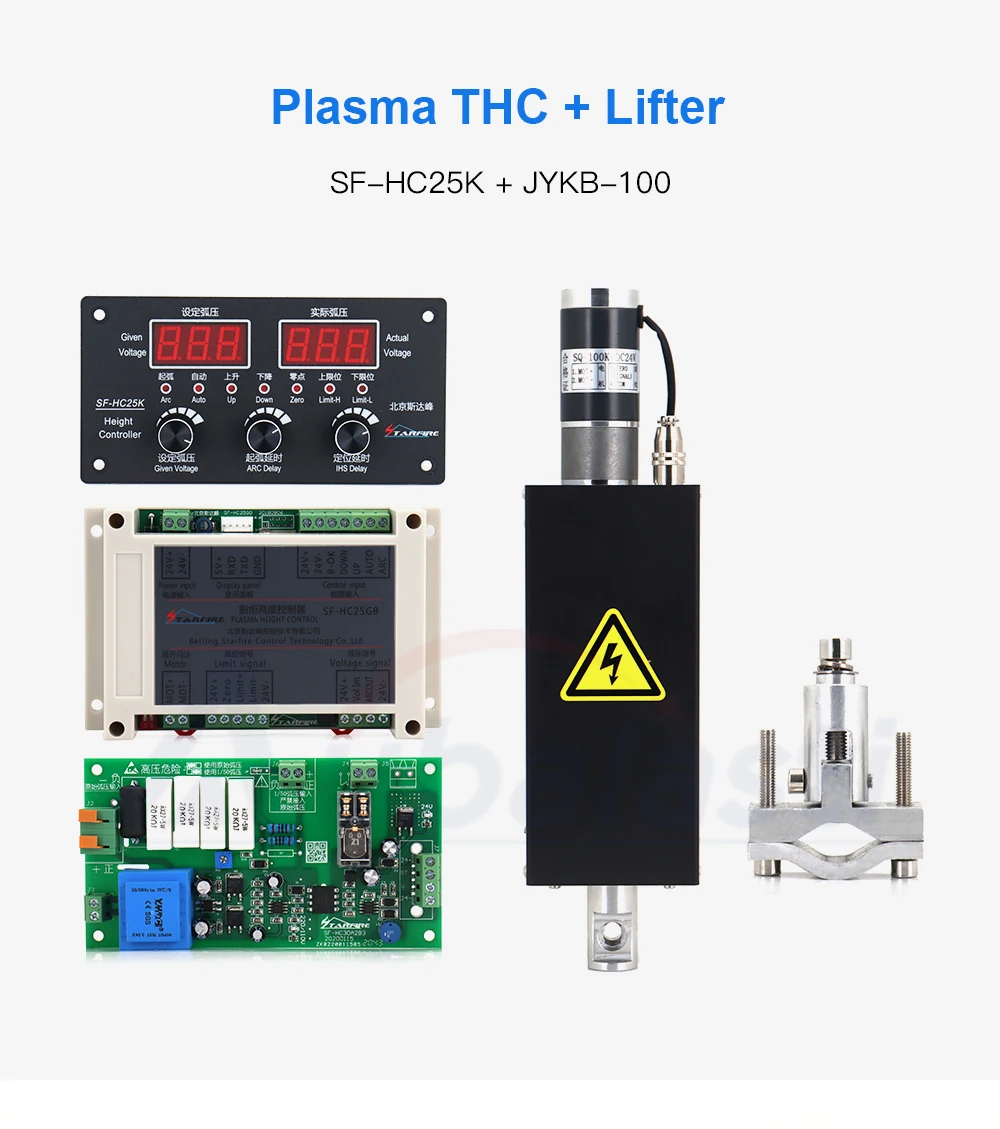

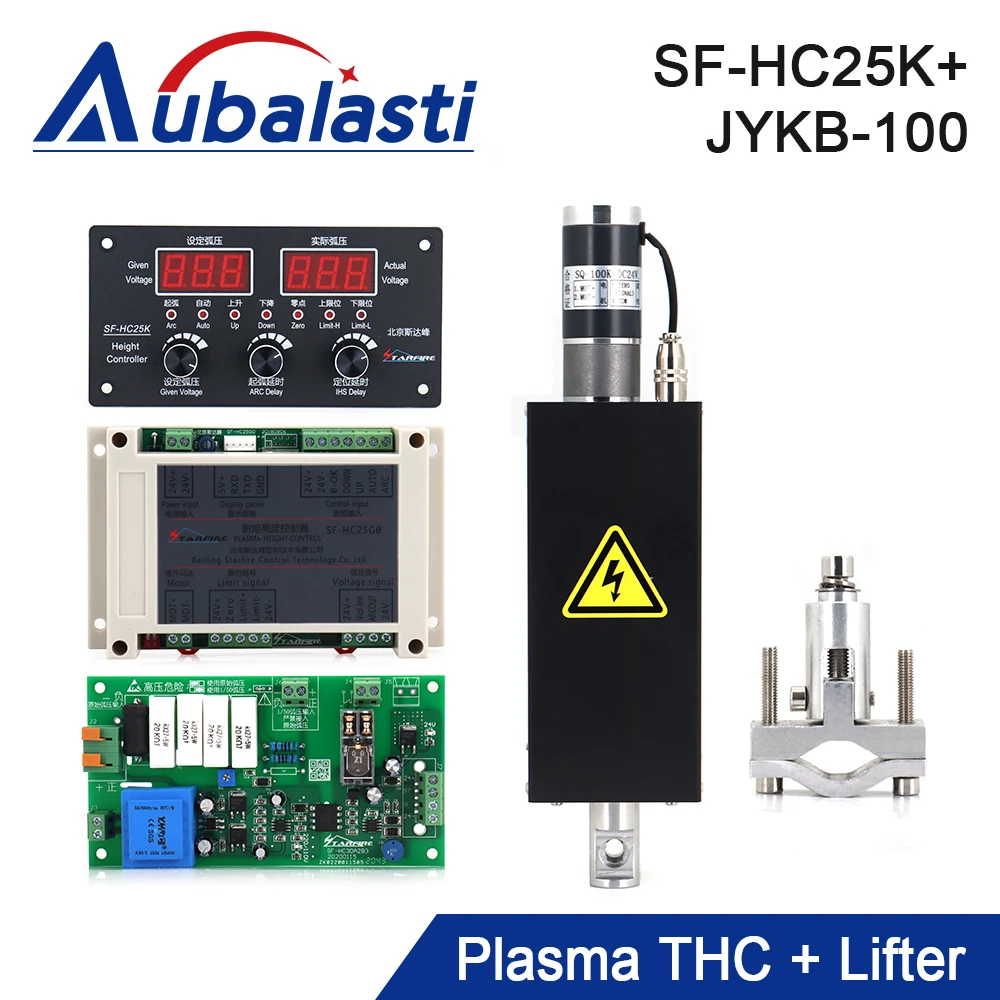

Aubalasti SF-HC25K плазменный THC ARC регулятор высоты напряжения с подъемником THC JYKB-100 для аппарата плазменной резки, регулятор высоты

Введение SF-HC25K:

Sf-hc25g плазменная резка факела контроллер высоты является автоматическим факелом Управления по высоте модуль специально разработан для портативных плазменной резки машин.

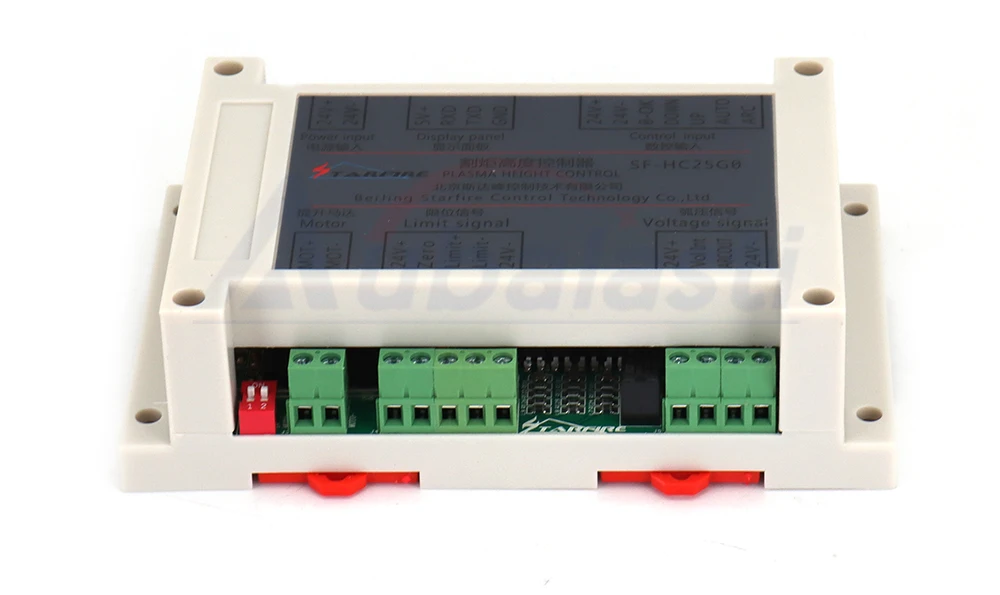

Контроллер высоты плазменной резки SF-HC25G прост в эксплуатации, прост в отладке, доступен по цене и полностью контролируется в цифровом формате для достижения надежной производительности. Это идеальный аксессуар для производителей сварочного и режущего оборудования. Основной блок и разделенная структура панели делают его очень подходящим для портативных режущих машин.

Важное заявление о SF-HC25K:

1. Перед установкой необходимо проверить, соответствует ли выбранный источник питания требованиям.

2. Не устанавливайте, не вставляйте и не отключайте вилку при включении питания.

3. Место установки должно быть как можно дальше от источника тепла.

4. Корпус контроллера должен быть хорошо заземлен, чтобы предотвратить Электрический шок или повлиять на работу контроллера.

5. Сталь, которую нужно отрезать, должна быть хорошо заземлена и хорошо подключена к корпусу контроллера, чтобы обеспечить точность контроля высоты.

6. Пожалуйста, обращайтесь с осторожностью. Не ударяйте и не вибрируйте, чтобы избежать повреждения продукта.

7. Не разбирайте фонарь для резки и не меняйте его внутреннюю структуру, чтобы избежать несчастных случаев или неисправностей.

Технические характеристики SF-HC25K:

1. Этот продукт использует 32-битный arm в качестве основного, два комплекта из 3 цифр цифровой дисплей трубки, цифровое управление. Устройство линейной регулировки не входит в комплект, что значительно повышает стабильность.

2. Параметры скорости могут быть изменены и могут быть изменены произвольно в соответствии с источником питания и подъемным механизмом.

3. Схема использует технологию чипа, внутри нет регулируемого устройства, а технология полного цифрового управления обеспечивает высокую надежность продукта.

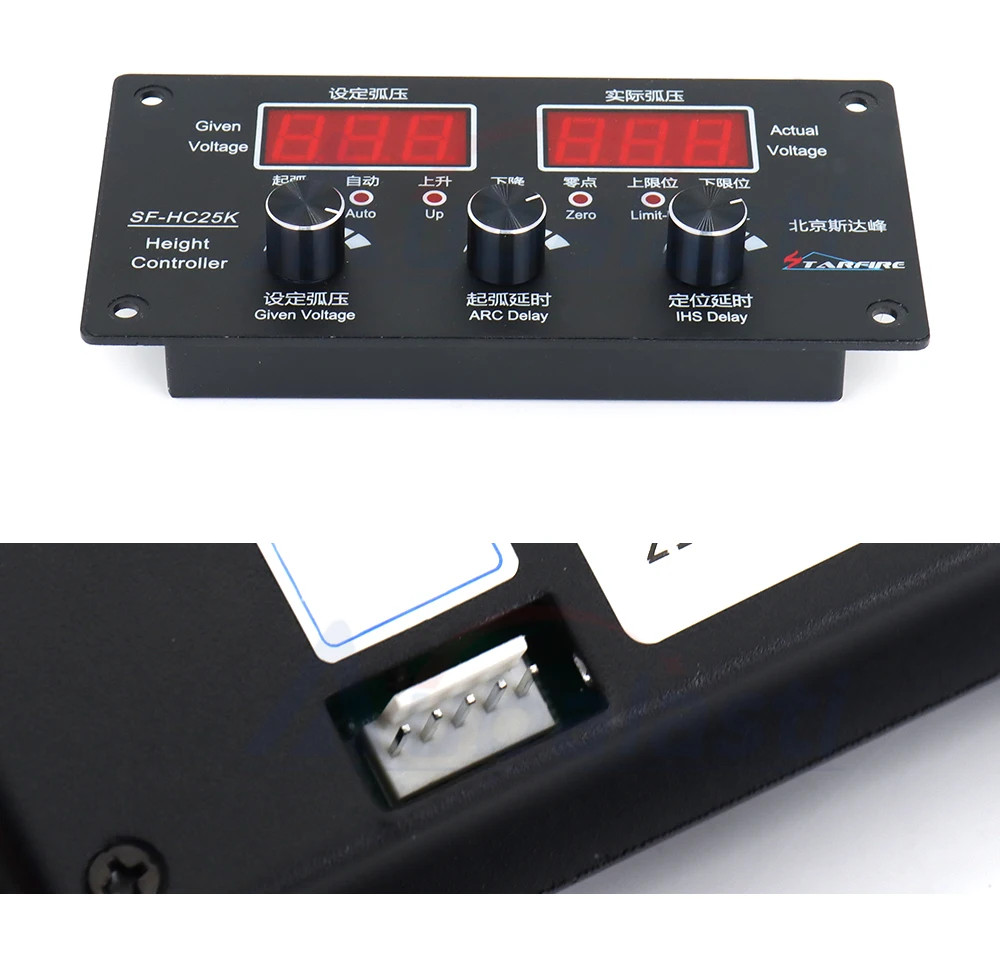

4. Простое управление, два набора цифровых трубок отображают давление дуги и фактическое напряжение дуги соответственно, что является простым и интуитивным. Есть 3 ручки для настройки параметров операций.

5. Легко управляемый интерфейс, подходит для всех систем плазменной резки с ЧПУ, также может использоваться отдельно.

6. Принять режим позиционирования приближения переключателя приближения.

7. PWM выход, 255 Скорость регулируется, точный контроль скорости двигателя, настройка многоскоростного тока, защита от короткого замыкания.

8. Функция предотвращения столкновений режущего инструмента. Когда режущее сопло касается стальной пластины, контроллер быстро поднимет режущий инструмент на определенное расстояние, чтобы эффективно защитить режущее сопло.

9. Все входные и выходные данные оптоизолированы. Отзывы о плазменном напряжении имеют линейный оптоизолятор и независимый изолированный источник питания. Он очень совместим с импортированными плазменными источниками питания различных брендов с собственным делителем напряжения.

10. Интегрированная функция оценки успеха arc start, arc начинает отзывы об успехе.

Основные характеристики:

Требования к питанию: DC24V ± 10% 3 A/50Hz

Применимый Мотор: 24V DC щетки мотора

Режим привода: ШИМ

Выходной ток: <входной ток мощности

Режим первоначального позиционирования: переключатель приближения или механический переключатель (обычно открытый нормально закрытый через Настройку колпачка перемычки)

Максимальная точность управления: ± 1 в

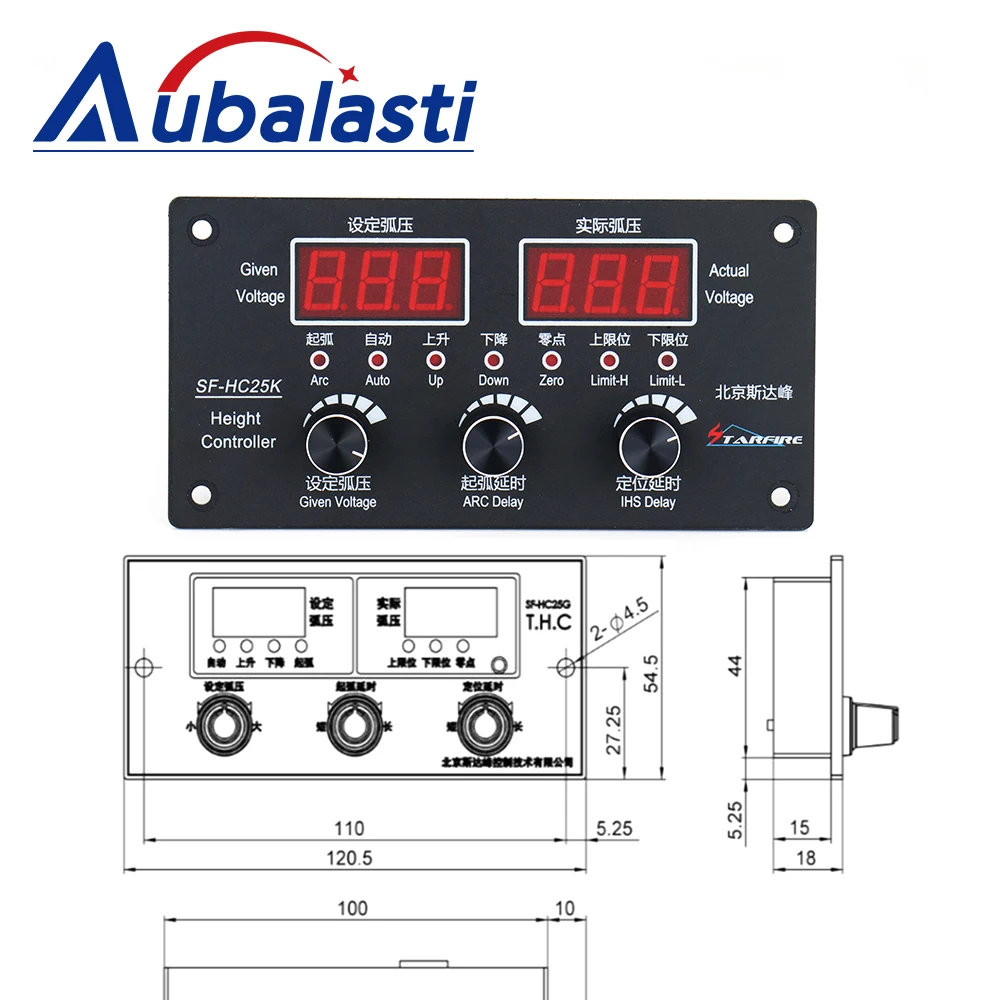

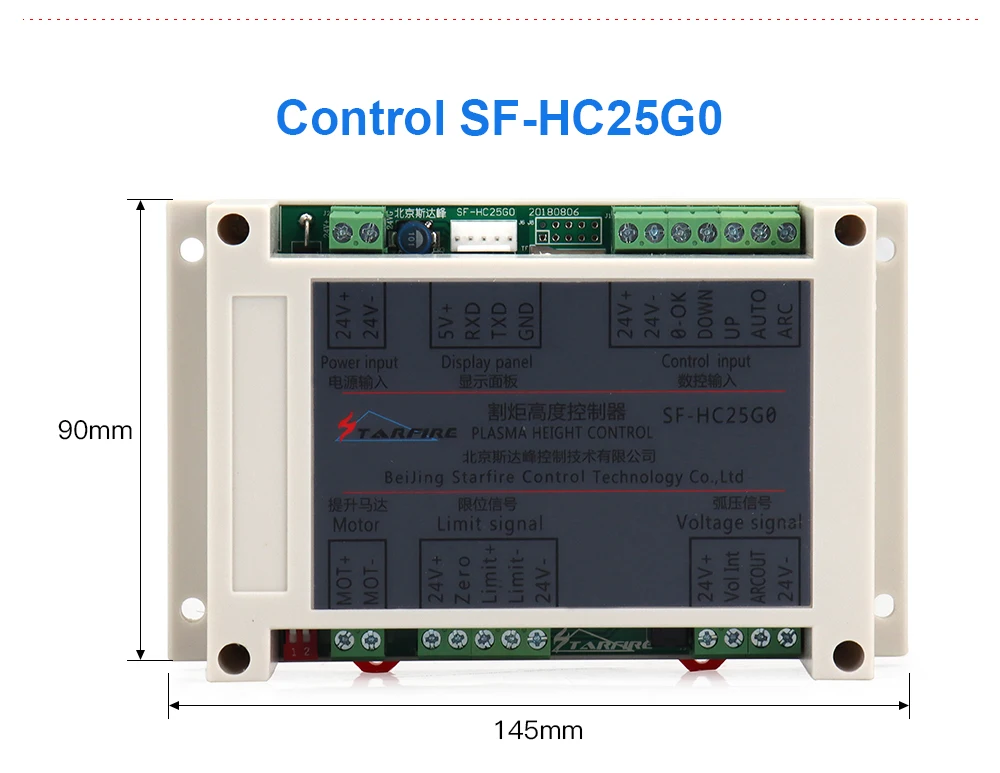

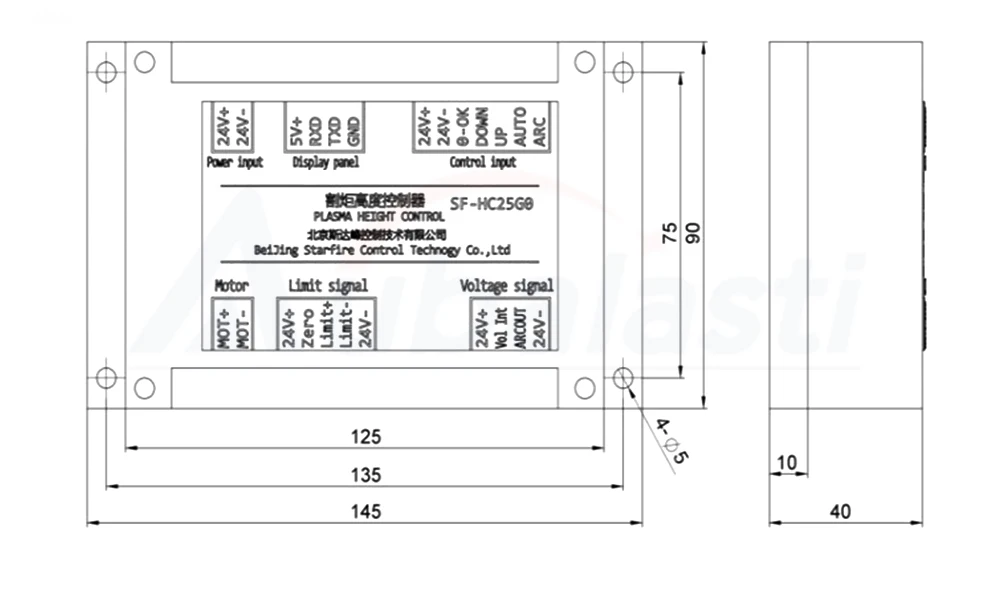

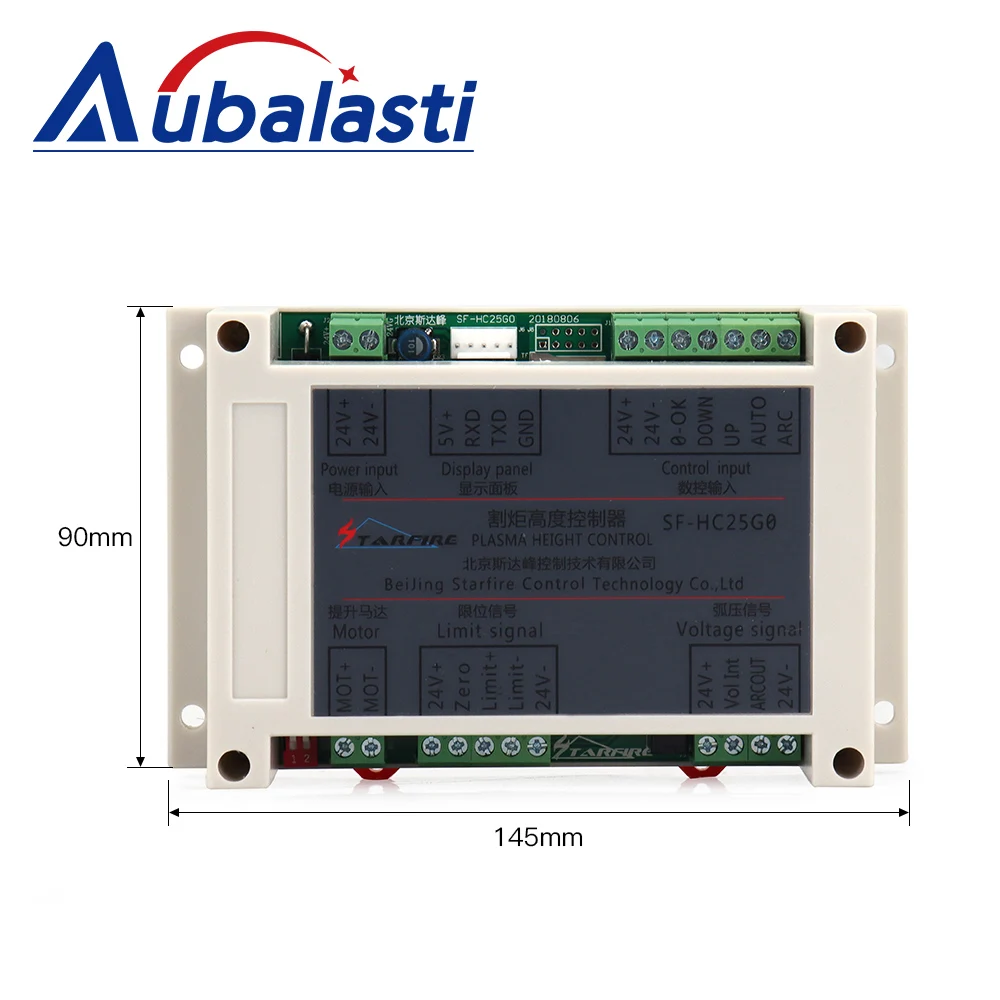

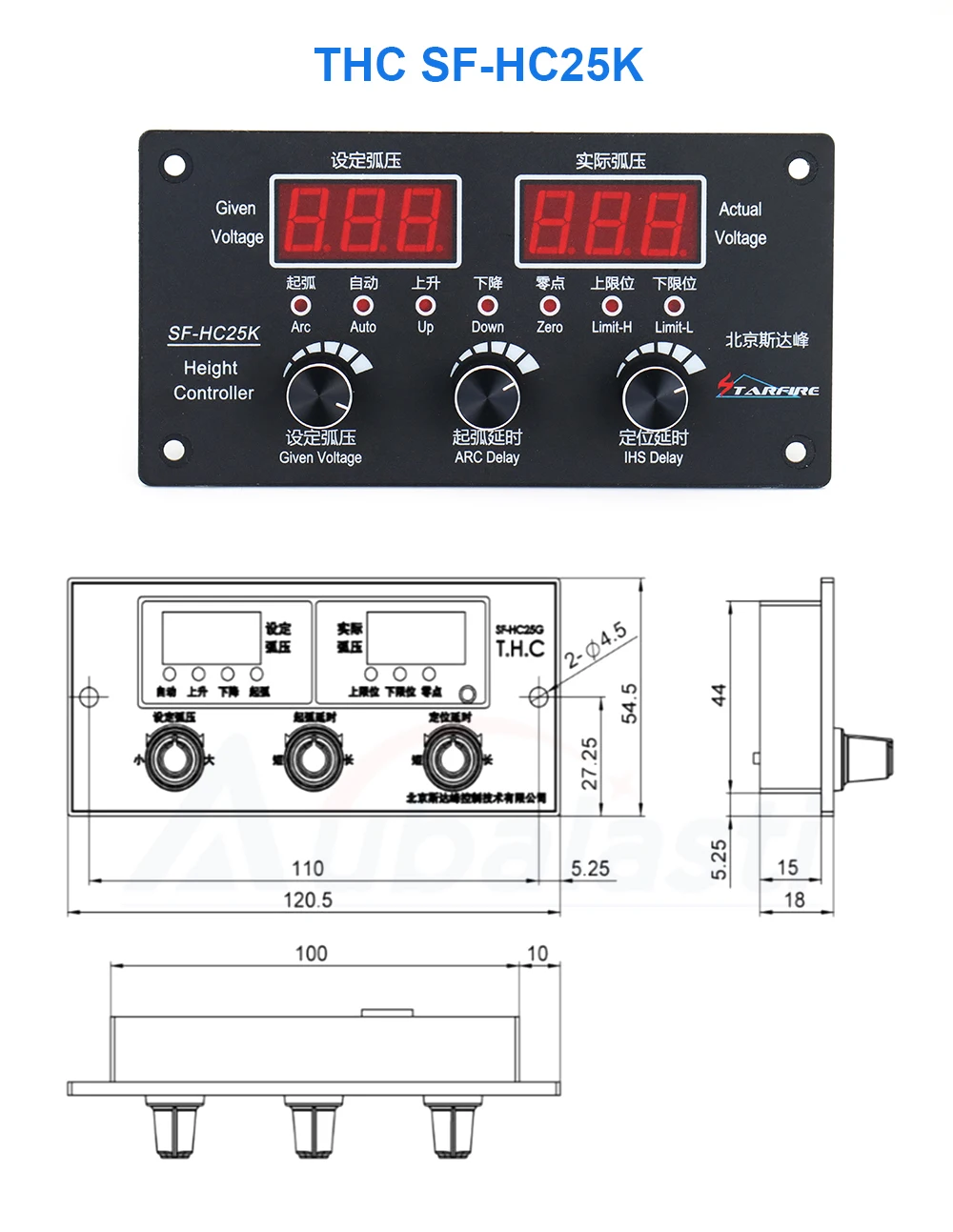

Размер коробки: Хост 145x90x42мм панель 120x55x40мм

Температура рабочей среды: -10 ~ 60 ° C

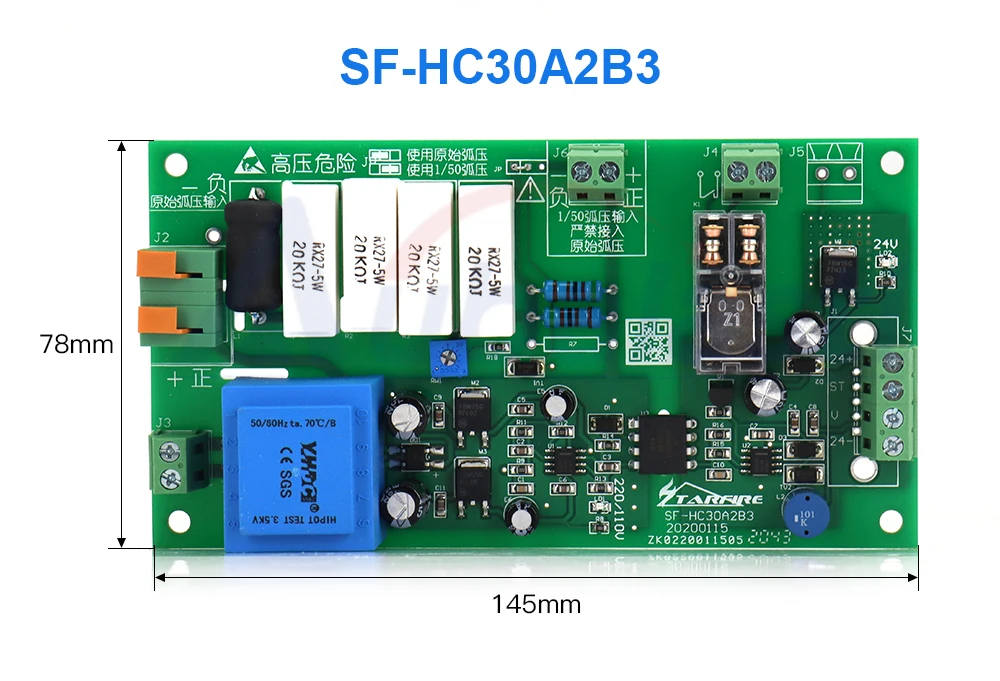

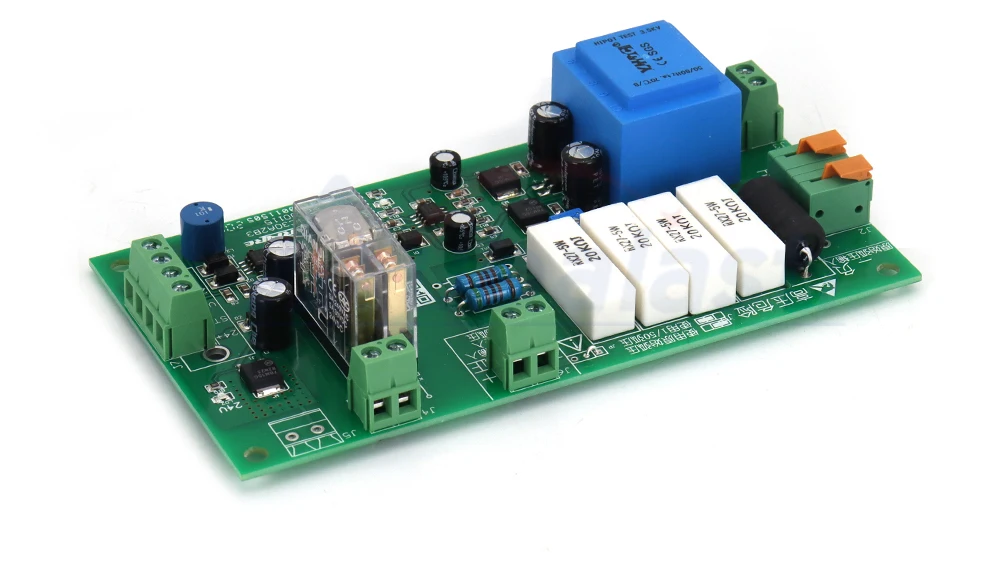

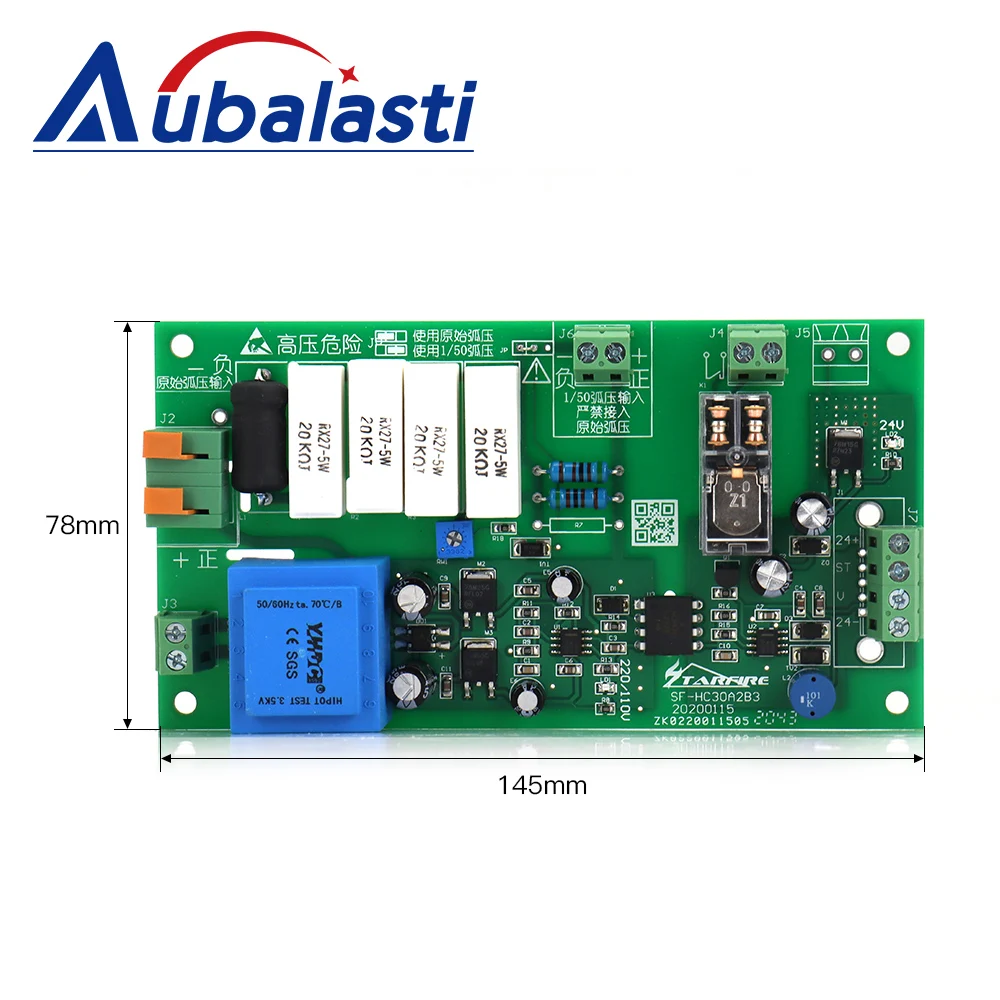

Система обнаружения: изолированный делитель напряжения дуги (версия B2)

SF-HC25G контроллер высоты напряжения arc не имеет специального порта:

Требуется четыре провода от делителя напряжения регулятора высоты SF-HC25G и подключения плазменной мощности. Два провода находятся в порту, где плазма начинает дуги, и плазменный резак будет иметь его. Сигнал дугового напряжения состоит из двух линий, разделенных на положительные и отрицательные полюсы. Если источник питания плазмы не имеет выделенного порта, плазменный корпус электропитания должен быть открыт и подключен от вторичного выпрямления внутри источника питания плазмы, который является исходным дуговым напряжением источника питания плазмы.

Вам нужно только подключить заземляющий провод, потому что помехи от плазменного источника питания слишком велики. Провод заземления должен использовать медный стержень диаметром 50 мм или двух угловых сталей длиной 2 метра. Пройдите под землей. Подключите к корпусу плазменного источника питания.

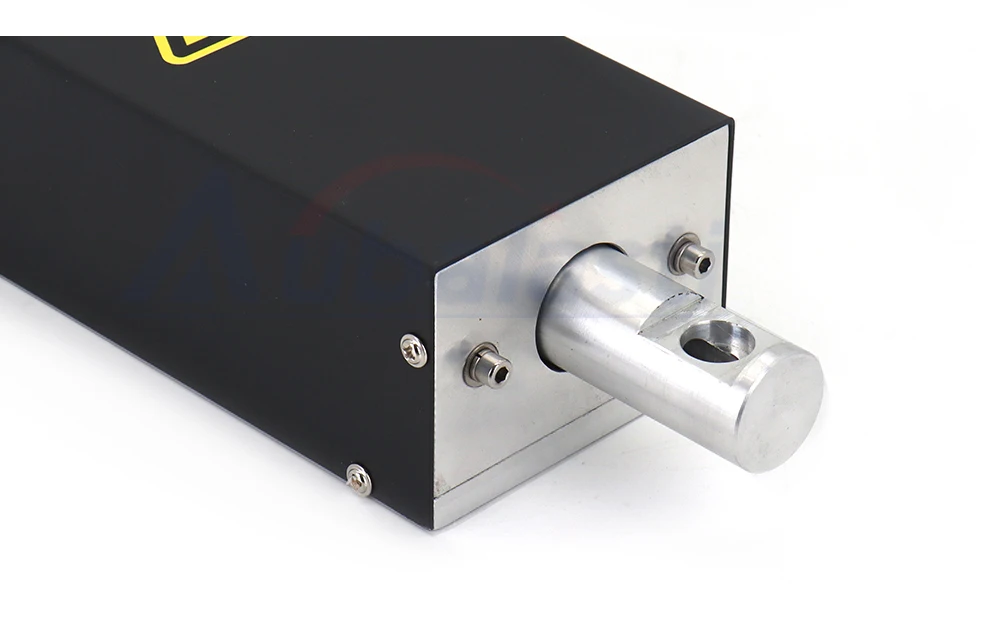

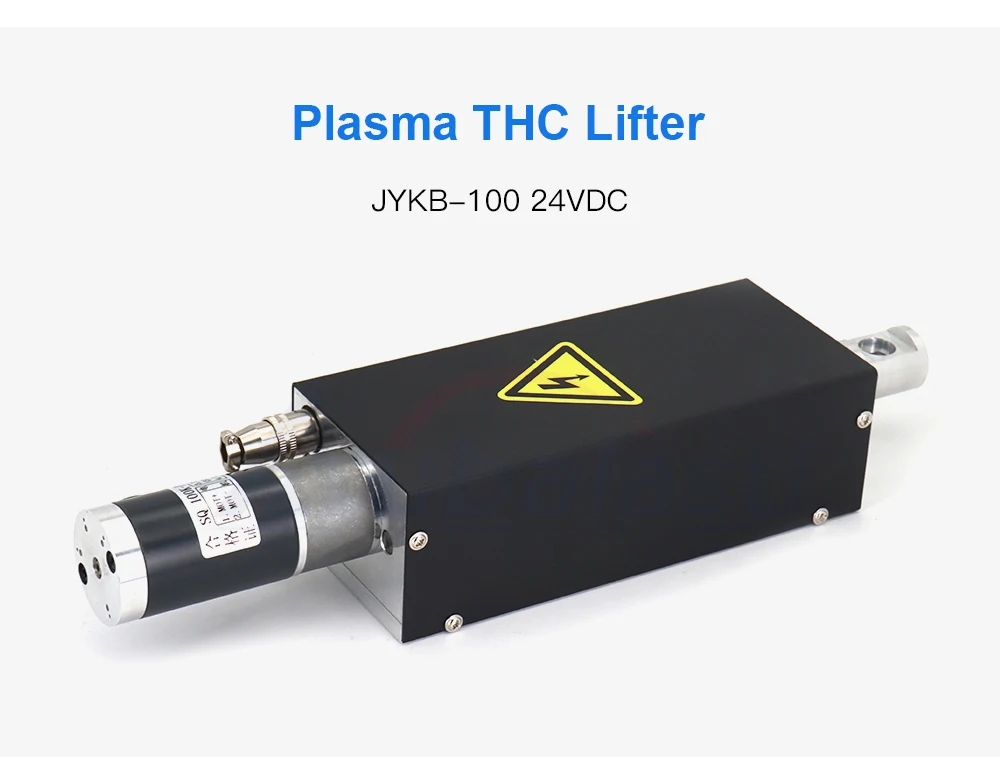

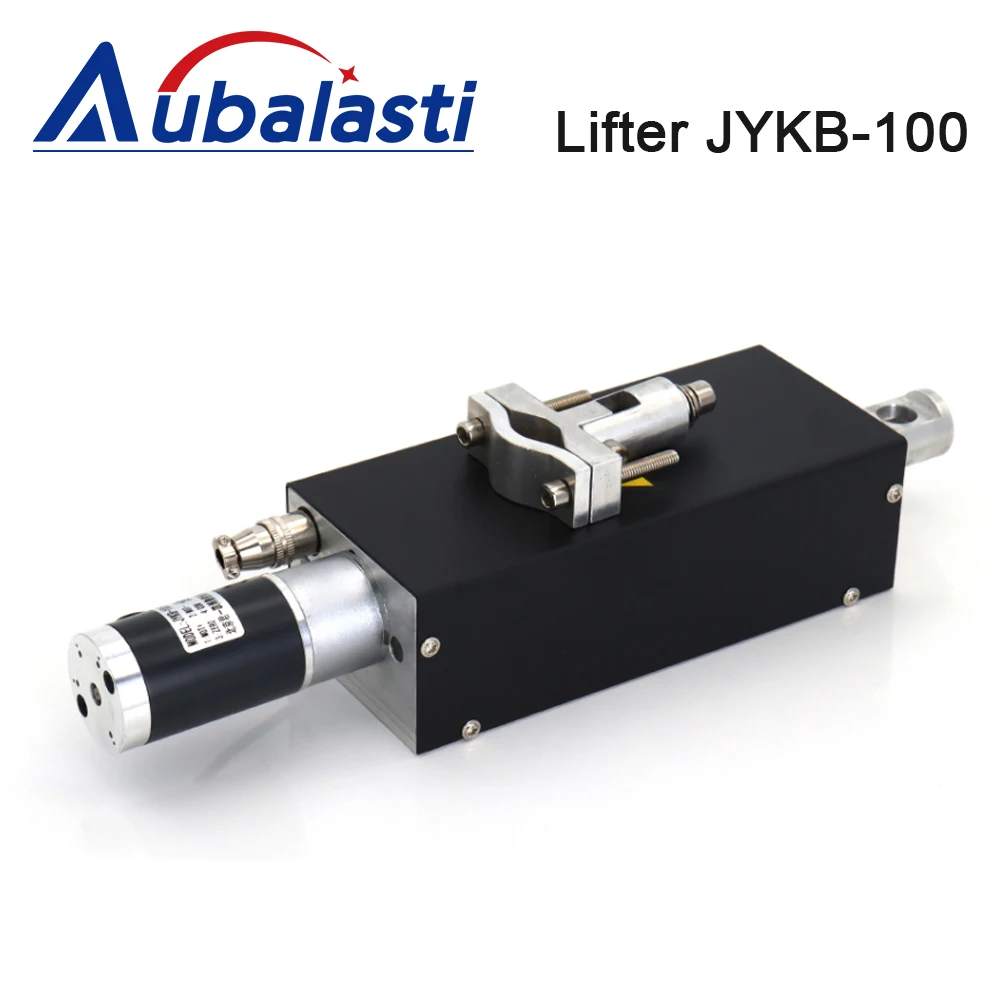

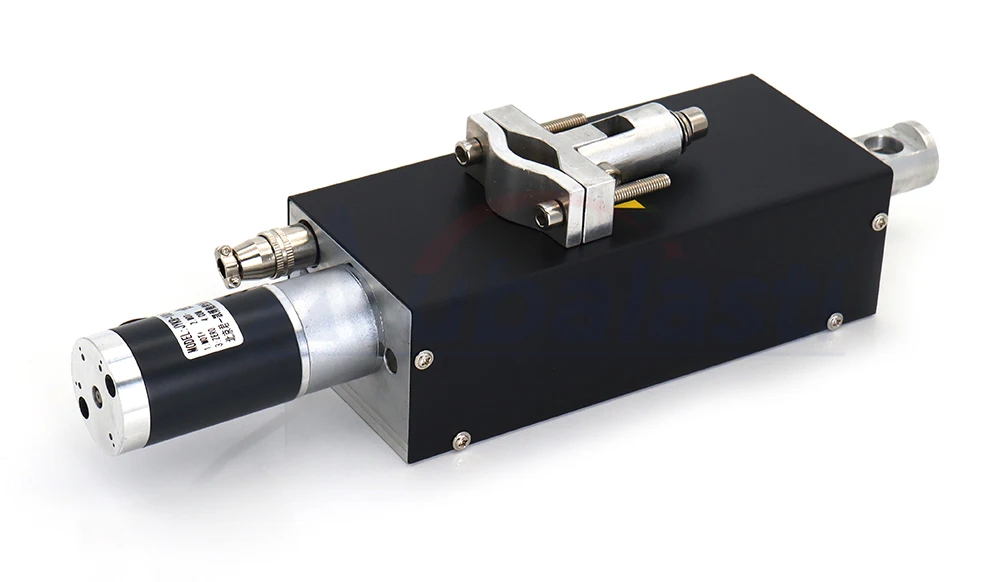

Описание JYKB-100-DC24V:

1. Этот станок для резки пламени/плазмы Z-axis подъемник для горелки управляется двигателем DC gear для поднятия факела вверх и вниз

2. Самая важная часть устройства, которая заключается в том, чтобы сохранить точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена бесконтактными переключателями NPN

3. Механический механизм этого подъемника изготовлен из Тайваньского шарикового винта TBI, стандартного линейного вала (SFC) и линейного слайдера на концах; Фонарь-раскладушка/держатель изготовлен из подшипниковой стали, И крепится линейными ползунками, что обеспечивает стабильность и вертикальность движения подъемника

4. Удобно устанавливать, работать просто, улучшая эффективность работы

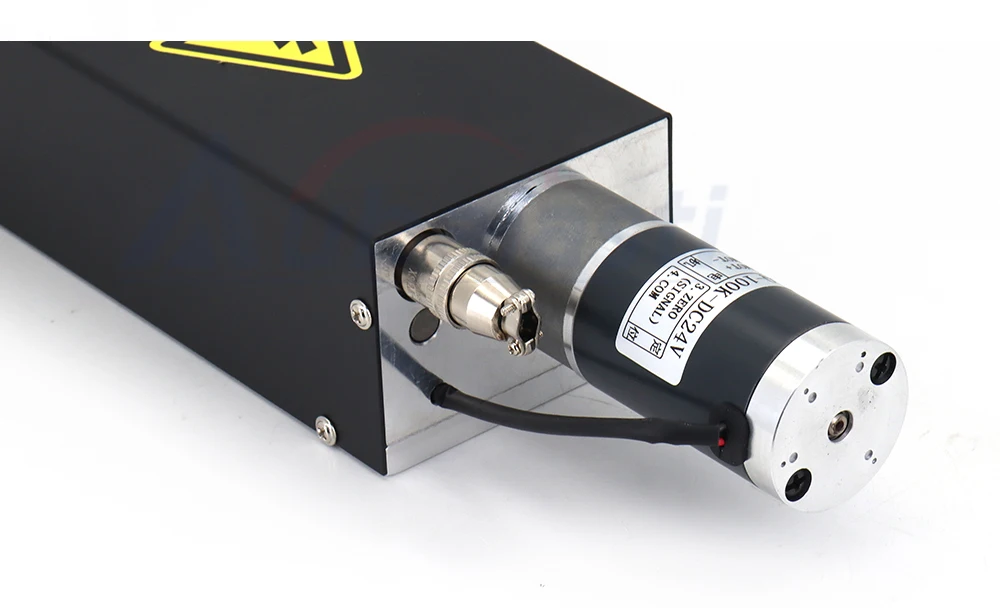

Воздушная контрольная вилка определение JYKB-100-DC24V:

1 фут-D +; (мотор положительный)

2 фута-D -; (мотор отрицательный)

3 фута-ноль; (позиционирование обычно открытый выход)

4 фута-COM; (позиционирование обычно открытый выход)

Примечание: встроенный предел (обратный диод)

Параметры JYKB-100-DC24V:

1. T-304 винт из нержавеющей стали

2. Включает в себя джиг (Фонарь 12 мм-38 мм)

3. Подъем внутри плазменной дуги позиционирования

4. Алюминиевый корпус, верхний и нижний алюминиевый лист толщиной 8 мм, формируя центр обработки

5. Четырехъядерный штекер

6. Цвет: черный корпус распылителя

7. Рабочий ход: 100 мм

8. Рабочее напряжение: DC24V

9. Вес подшипника: 3 кг

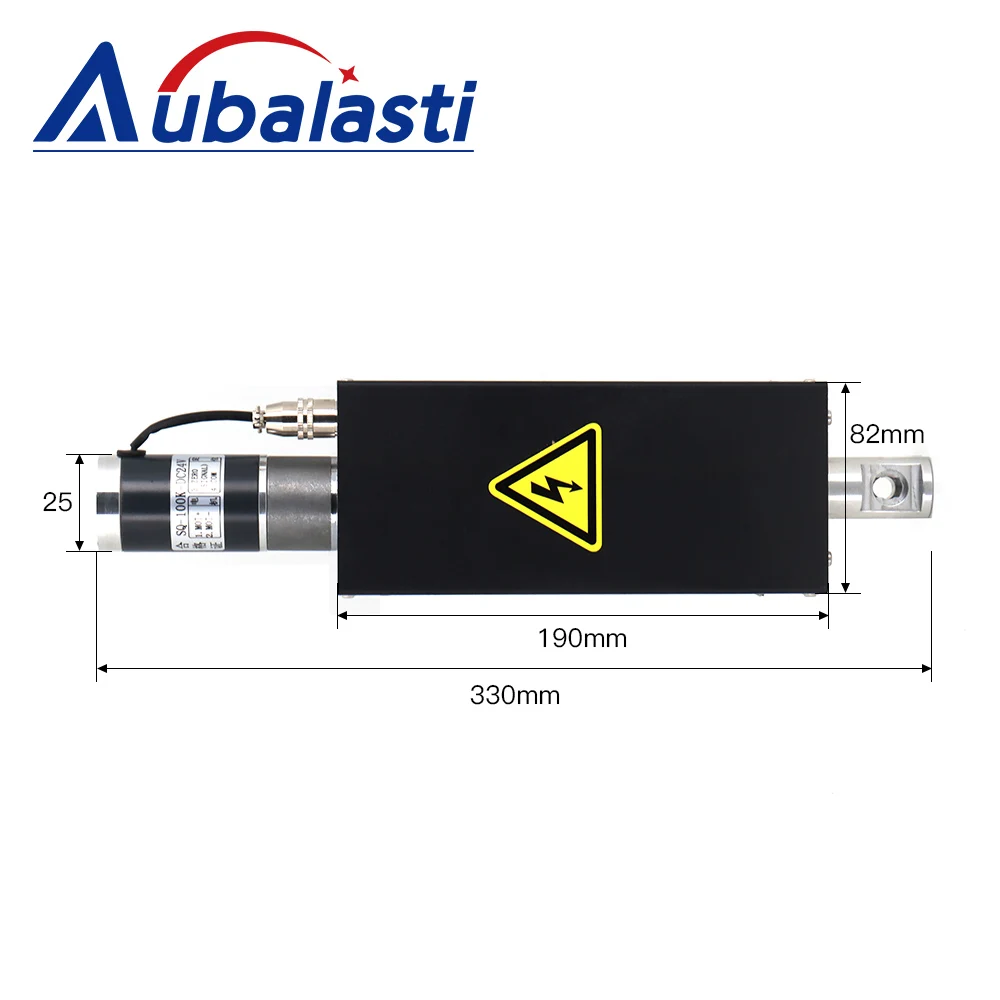

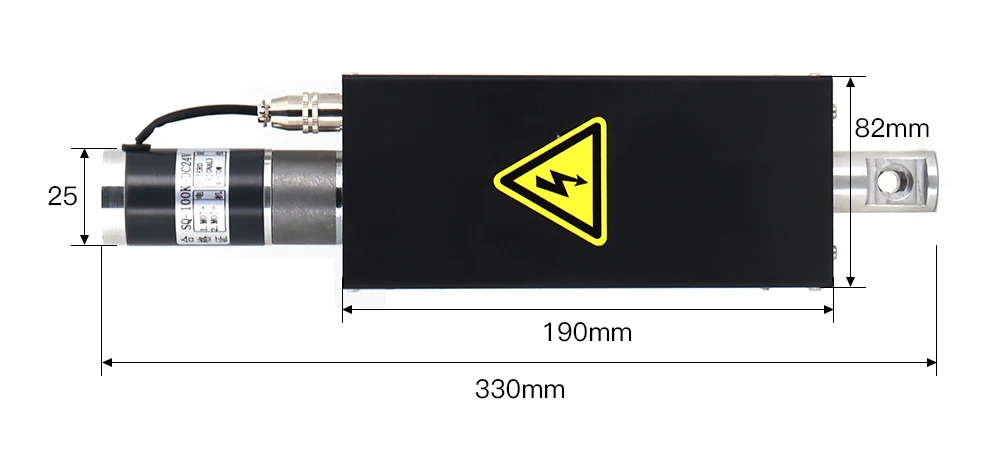

10. Размеры: Длина 320 * Ш 80 * в 60

11. Размер монтажного отверстия Длина: расстояние по центру между двумя отверстиями 40 мм
