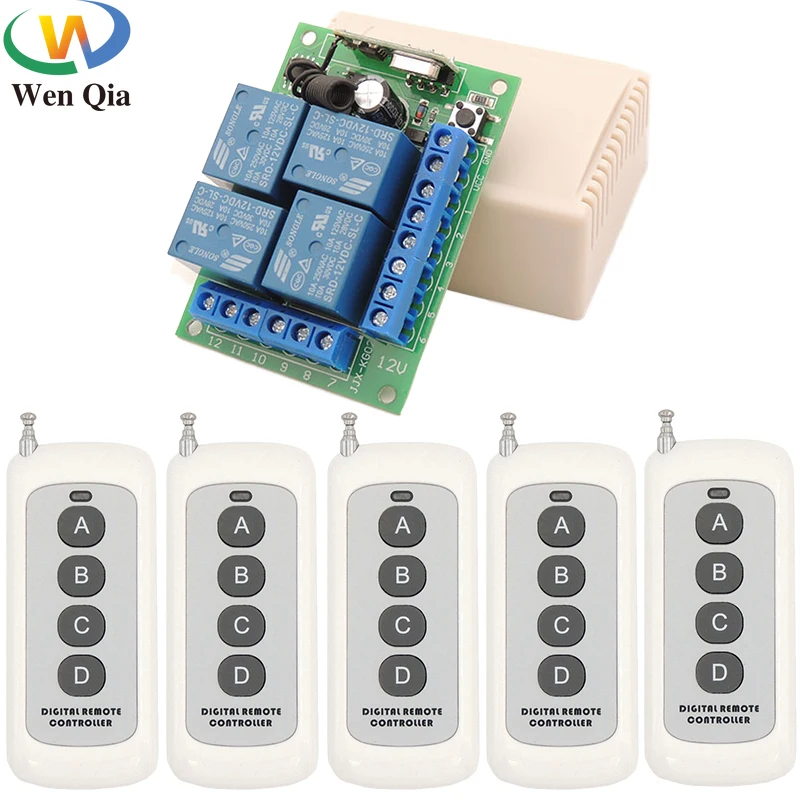

WenQia 433 МГц Беспроводной дистанционного Управление умный переключатель DC12V 10A 4CH релейный модуль приемника RF передатчик для потолочный вентилятор-люстра Светодиодный светильник "сделай сам"

Как подключить

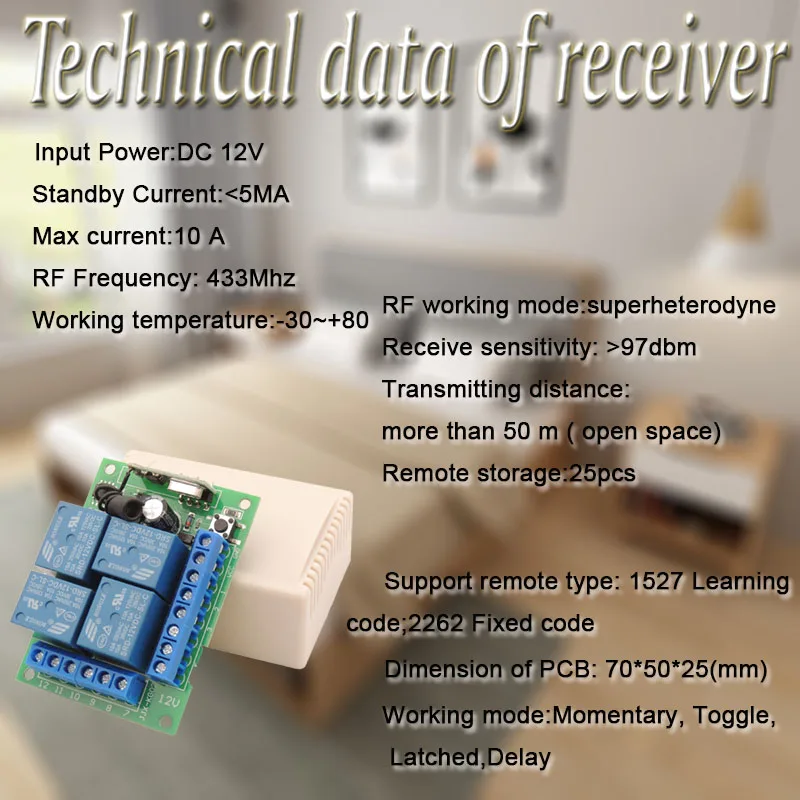

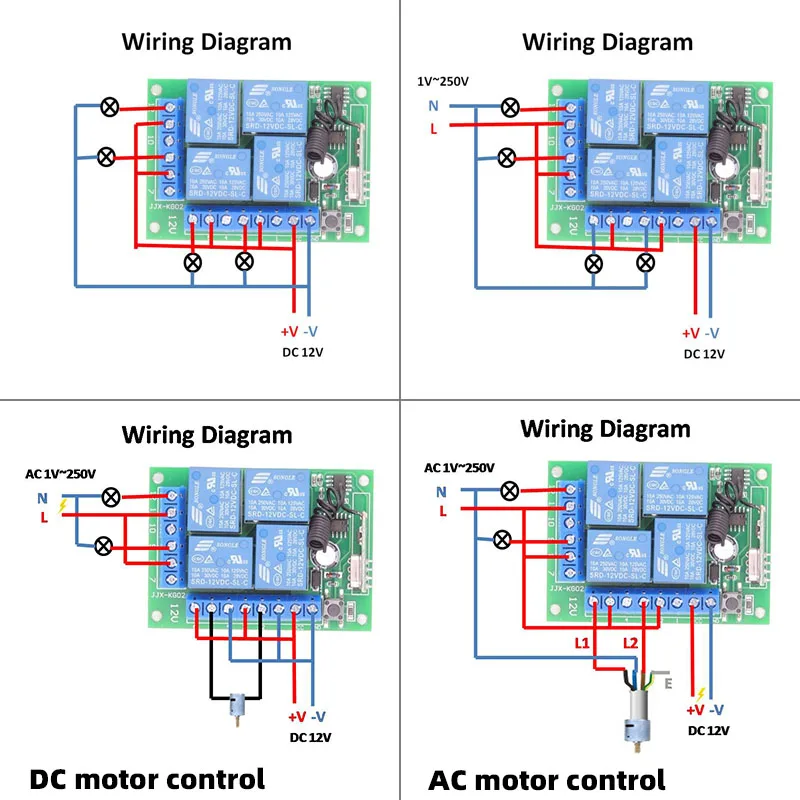

Этот приемник имеет 4 канала, вы можете использовать его для управления огнями, двигателями, лампами и т. д. он действительно мощный.Сам по себе требует питания DC12V для работы. И вы можете подключить с 1-250 В дополнительной мощности, как показано на рисунке ниже.

Как настроить с помощью пультов

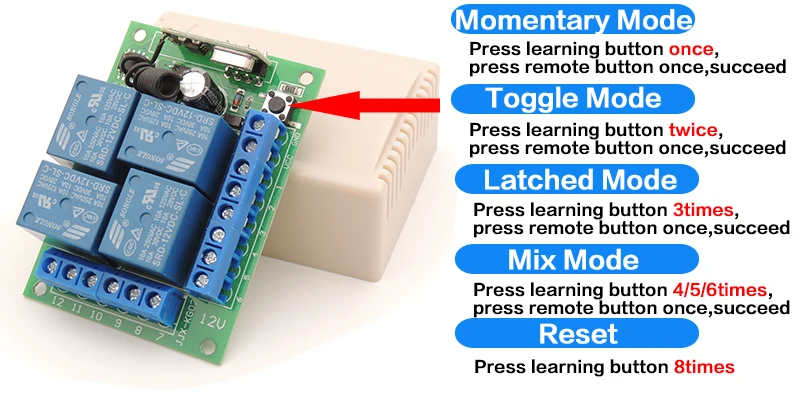

Описание Мгновенный режим:Нажмите и удерживайте кнопку, реле будет работать;Отпустите кнопку, это реле остановится.

Нажмите кнопку «A», реле 1 будетРабота; Нажмите кнопку «B», реле 2 будетРабота, В то же время, реле 1 будетСтоп. Настройка Мгновенный режим: Нажмите кнопку обучения один раз, нажмите кнопку A один раз. Преуспейте Режим переключения: Нажмите кнопку обучения дважды, нажмите кнопку A один раз. Режим блокировки: Нажмите кнопку обучения 3 раза, нажмите кнопку A один раз. Преуспейте Смешанный режим: Пресс кнопку обучения 4/5/6 раз, Пресс кнопку один раз. Добиться успеха 2 канала + 2 канала: Мгновенный режим + режим переключения 2 канала + 2 канала: Мгновенный режим + блокированный режим 2 канала + 2 канала: режим переключения + режим блокировки Сброс Нажмите кнопку обучения 8 раз, добиться успеха.

Применение Детали продукта

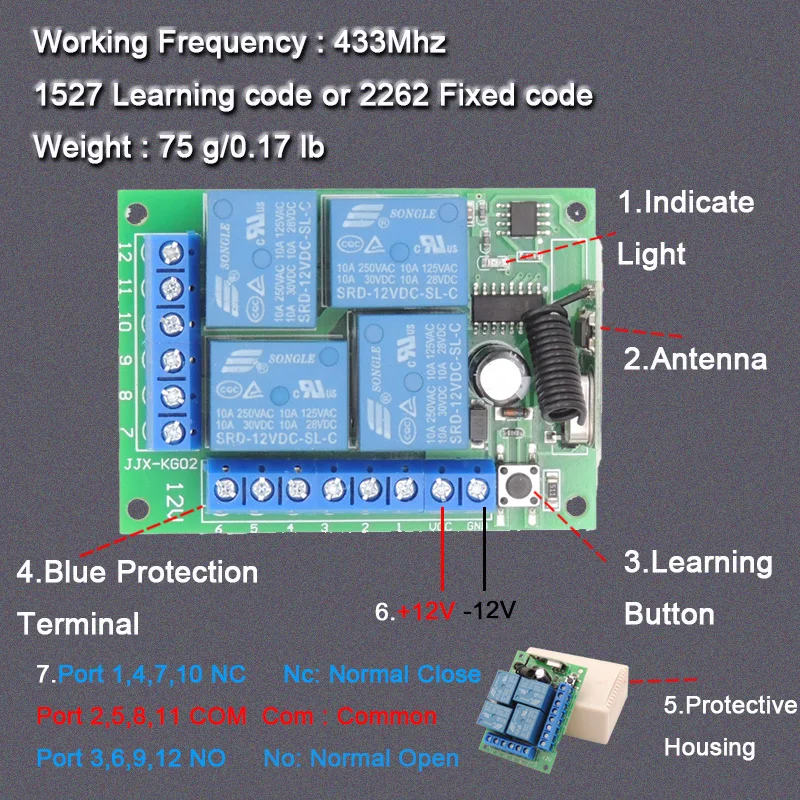

1. Укажите светильник: он будет светильник, когда вы нажмете кнопку обучения2. Антенна: растяните антенну на большое расстояние с помощью3. Кнопка обучения: Нажмите кнопку обучения для настройки в различных режимах4. Синий Защитный терминал: подключение к устройству. Защита от высокой мощности5. Защитный корпус: защитная материнская плата6.+ 12,-12 В: порт питания7.Com: CommonNC: нормальное закрытиеНет: Обычный открытый
