Последнее обновление: 25.04.2022
Примечание: солнечный инвертор может соответствовать wifi, если вам нужно, вы можете купить wifi moudle
По нему
"Https://www.aliexpress.com/item/1005002115123835.html
Примечание:
Это Гибридный инвертор с широким напряжением. Минимальное рабочее напряжение MPPT должно быть 150 в, чтобы убедиться, что устройство начинает работать, и 360 в является лучшим. Если у вас есть какие-либо проблемы, пожалуйста, свяжитесь с нами вовремя, спасибо ~
Обзор: материнская плата
Это многофункциональный инвертор/зарядное устройство, сочетающее функции инвертора, солнечного зарядного устройства и зарядного устройства для обеспечения бесперебойного питания с портативным размером. Его Полный ЖК-дисплей предлагает настраиваемое и легкое управление кнопками, такими как ток зарядки аккумулятора, приоритет переменного/солнечного зарядного устройства и приемлемое входное напряжение на основе различных приложений.
Особенности:
1. Чистый синусоидальный инвертор
2. Настраиваемый диапазон входного напряжения для бытовой техники и персональных компьютеров с помощью ЖК-дисплея
3. Настраиваемый ток зарядки аккумулятора на основе приложений с помощью ЖК-дисплея
4. Настраиваемый приоритет AC/солнечного зарядного устройства через ЖК-настройку
5. Совместим с напряжением сети или мощностью генератора
6. Автоматический перезапуск во время восстановления переменного тока
7. Защита от перегрузки/перегрева/короткого замыкания
8. Интеллектуальное зарядное устройство для оптимальной производительности аккумулятора
9. Функция холодного старта

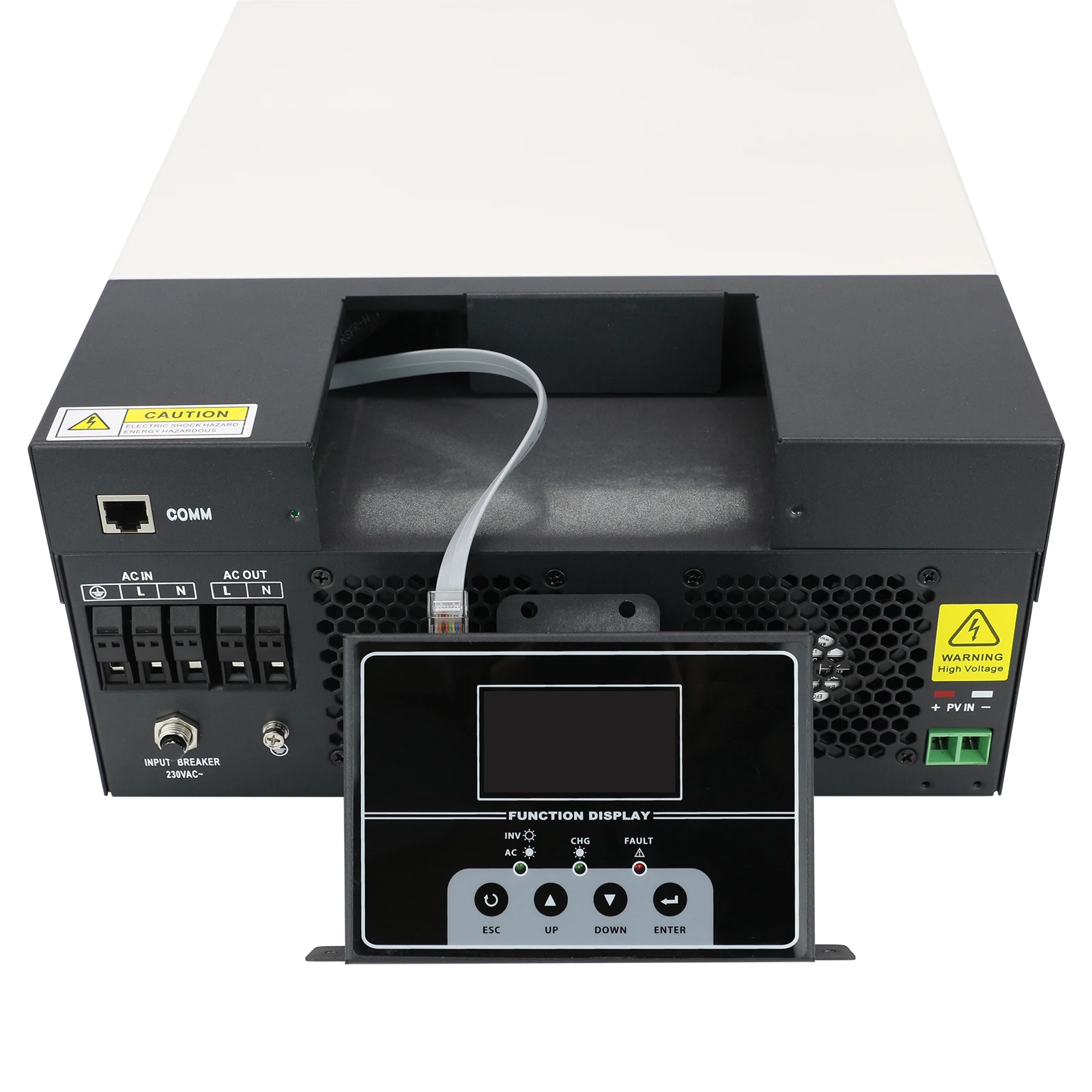

10. Съемный ЖК-модуль управления
11. Связь с RS-232(WIFI/GPRS опционально)
12. Настраиваемый AC/PV выходной таймер использования и приоритизация

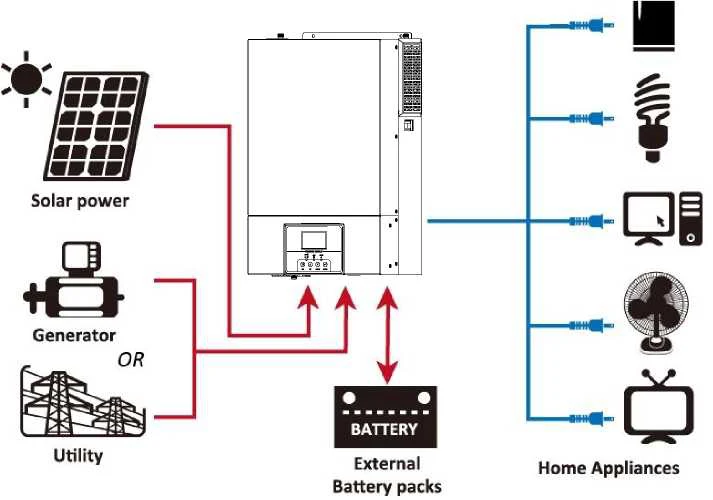

Базовая архитектура системы:
На следующем рисунке показано основное применение для этого инвертора/зарядного устройства. Он также включает в себя следующие устройства, чтобы иметь полную работающую систему: генератор или утилита. Фотоэлектрические модули. Проконсультируйтесь с вашим системным интегратором для других возможных систем, в зависимости от ваших требований. Этот инвертор может питать все виды приборов в домашних или офисных условиях, в том числе моторных приборов, таких как ламповый вентилятор, холодильник и кондиционер.

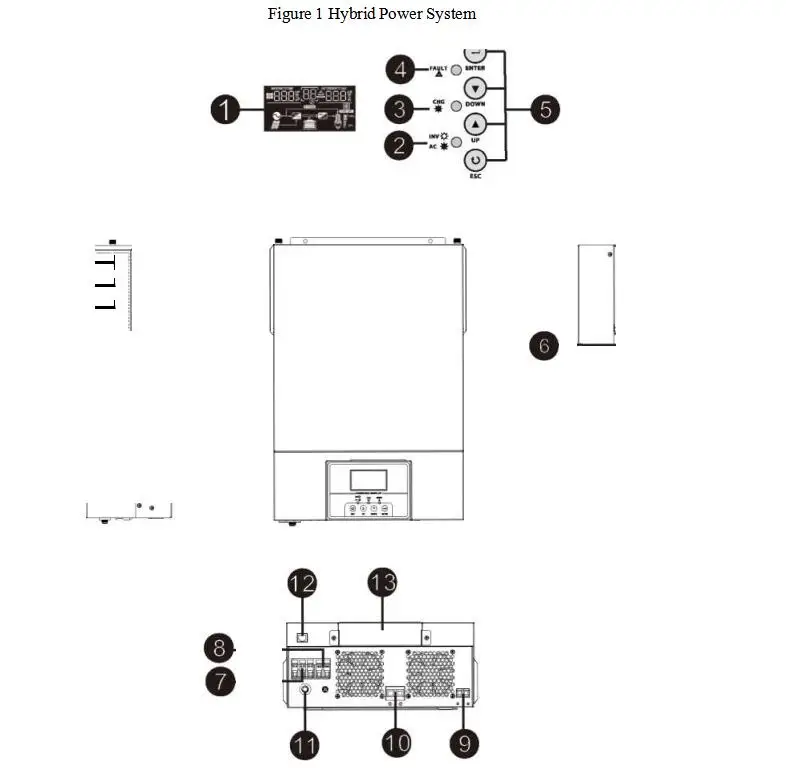

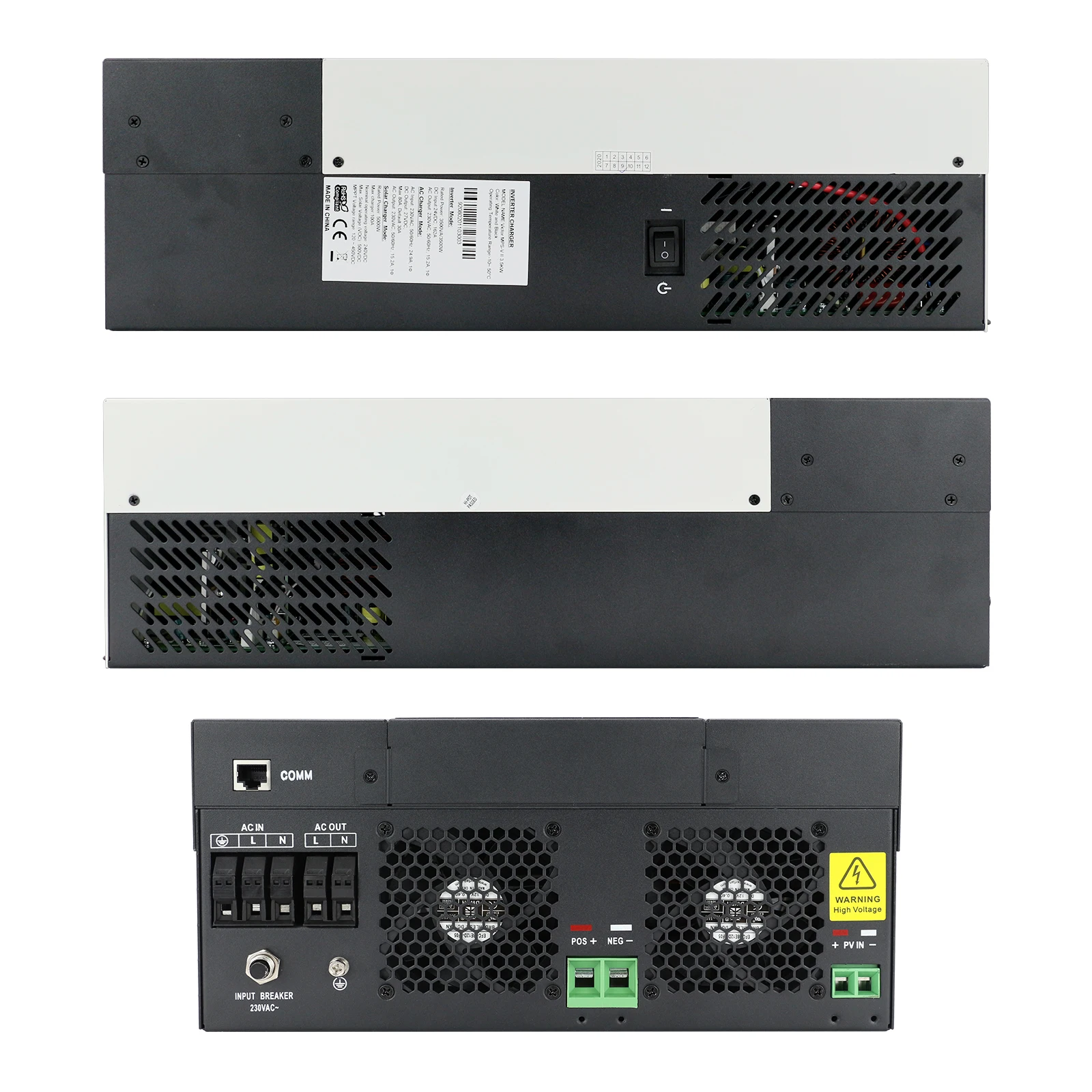

1. ЖК-дисплей
2. Индикатор состояния
3. Индикатор зарядки
4. Индикатор неисправности
5. Функция кнопки
6. Переключатель включения/выключения питания

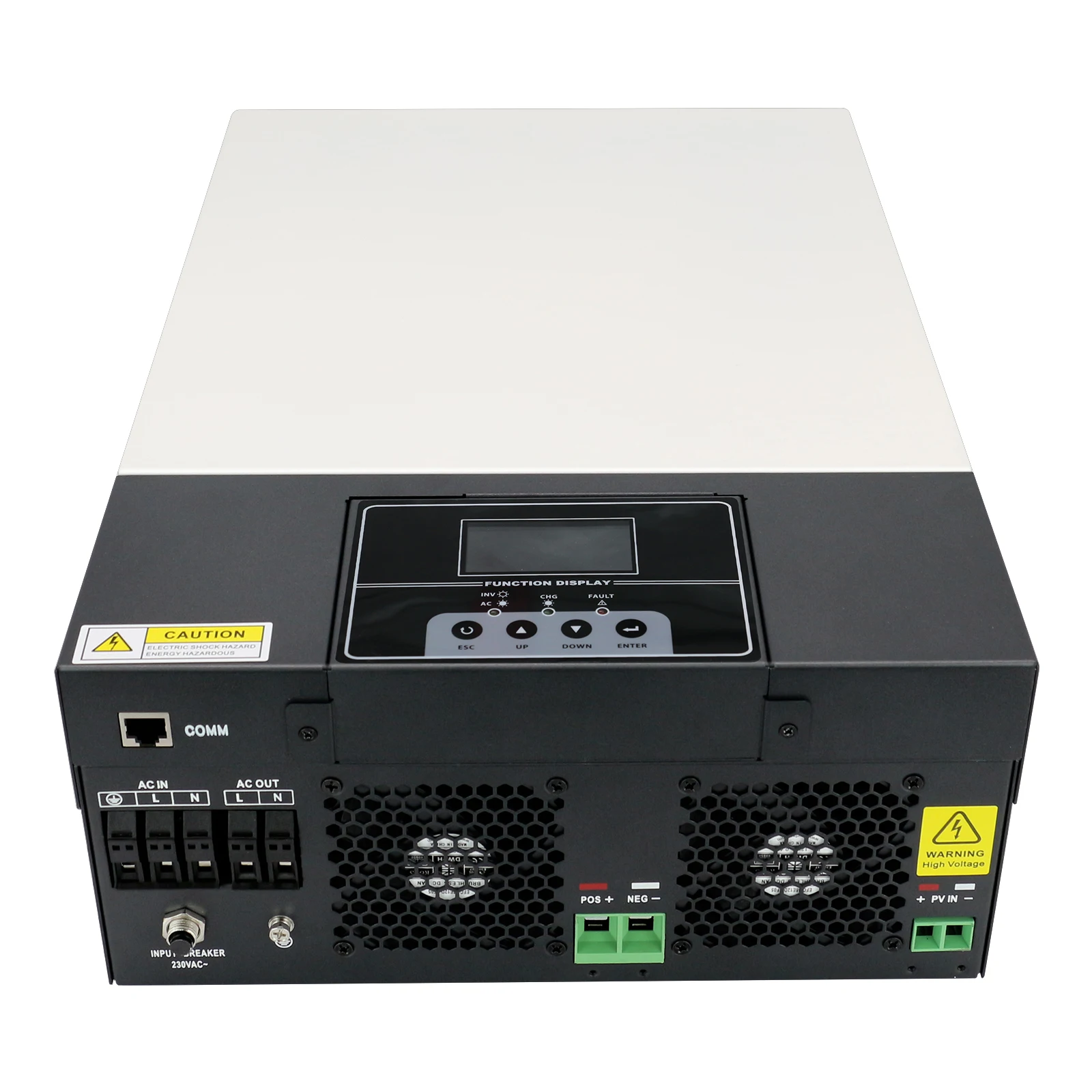

7. Входное напряжение переменно тока
8. Выход переменного тока
9. PV вход
10. Батарея Вход
11. Автомат защити цепи
12. RS-232 порт связи (WIFI /GPRS/съемный ящик)
13. Съемный ящик
Технические характеристики:
Модель
MPS-VII-3500W-24V
MPS-VII-5000W-48V
Номинальная мощность
3500VA/3500W
5500VA/5500W
Входной сигнал
Стабилизатор напряжения
230VAC
230VAC
Частотный диапазон
50 Гц/60 Гц (автоматическое распознавание)
Выход
Регулирование напряжения переменного тока (Batt.Mode)
230VAC ± 5%
Выходное напряжение сигнала
Инвертор с чистым синусом
Transfer Time
10 мс (для Pensonal компьютеров); 20 мс (для бытовой техники
Аккумулятор и зарядное устройство переменного тока
Напряжение батареи
24VDC
48VDC
Заряжены переменным током
27VDC
54VDC
Защита от избыточного заряда
33VDC
63VDC
Максимальный ток заряда
100A
100A
Солнечное зарядное устройство
Максимальная PV масса мощность
5000W
6000W
Диапазон MPPT @ рабочее напряжение
120 ~ 450VDC
Максимальное Напряжение разомкнутой цепи
500VDC
Максимальный зарядный ток никель-металл
100A
100A
Максимальная эффективность
98%
Физический
Размер, Д * Ш * В (мм)
138*302*440
Вес нетто (кг)
11,5
12,5
Интерфейс связи
USB/RS232/GPRS/WIFI
Рабочая среда
Mumidity
Относительная влажность от 5% до 95% (без конденсации)
Рабочая температура
-10 ℃ ~ 50 ℃
Температура хранения
-15 ℃ ~ 60 ℃
