7 дюймов с цифровым адресным интерфейсом сенсорный экран подстветка мастер-контроллер; С цифровым адресным интерфейсом светильник система контроля; DC12V в лучшем случае 128 каналов освещение DALI светильник ing устройств DL103B

Примечание:

При использовании этого продукта, попробуйте использовать наш поддерживающий блок питания Dali, Dali

Диммер и другие продукты. Избегайте несовместимости с другим контроллером DALI

Программы на рынке. Спасибо!

L: DL103B

1. Суммирование

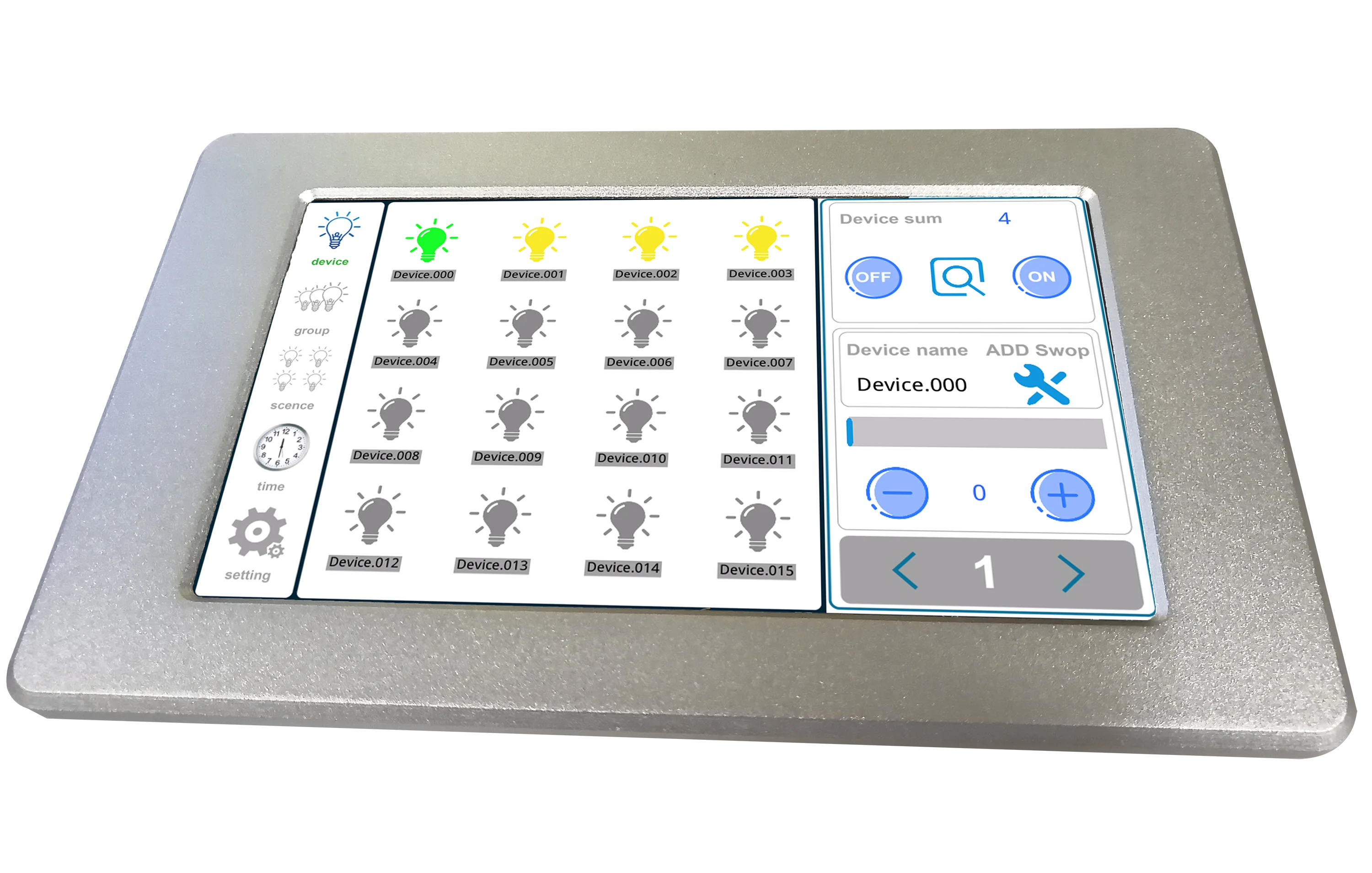

TСенсорный экран мастер-контроллер может подключить двухканальный сигнал DALI и он может управлять большинством устройств 128 шт. и может сгруппировать устройства, установить сцены и иметь функцию синхронизации. Пользователи могут затемнить одиночные огни или затемнить группу. Вы можете свободно установить режим сцены и позвонить на любую сцену по своему желанию. Этот контроллер подходит для требований управления освещением для семьи, отеля и больших мест для совещаний.

TГлавный контроллер сенсорного экрана-это контроллер, который основан на смарт-системе. Сенсорный экран использует популярную емкостную сенсорную технологию, это панель управления с использованием программного обеспечения виртуального металла. Это программное обеспечение является простым в использовании и очень простым для пользовательских настроек. Он может быстро и легко реализовать различные эффекты управления освещением.

2. Технические параметры

2,1 Рабочая температура:-20~ 60 ℃

2,2 Напряжение питания: DC12V,1A

2,3 выход:Не более 128 каналов освещение DALI устройств.

2,4 способ подключения:Сетевой кабель

2,5 Размер упаковки:245*165*60 мм

2,6 внешний диаметрNSion:210 мм * 127 мм * 45 мм

2.7вес нетто:721.G

2,8 Полная влага: 876 г

2,9 потребление статической мощности:12 Вт

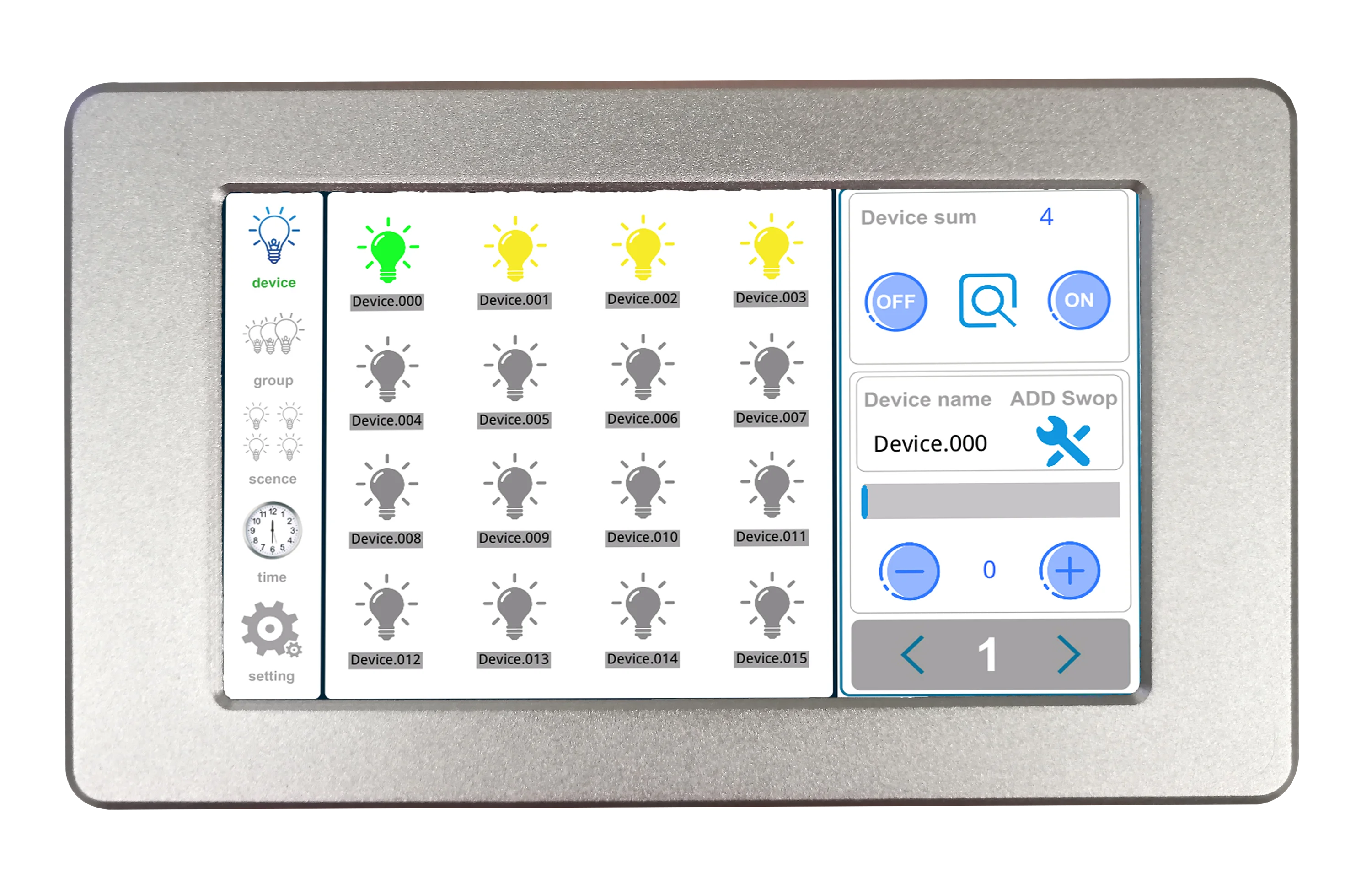

3. Внешний сенсорный экранNSion

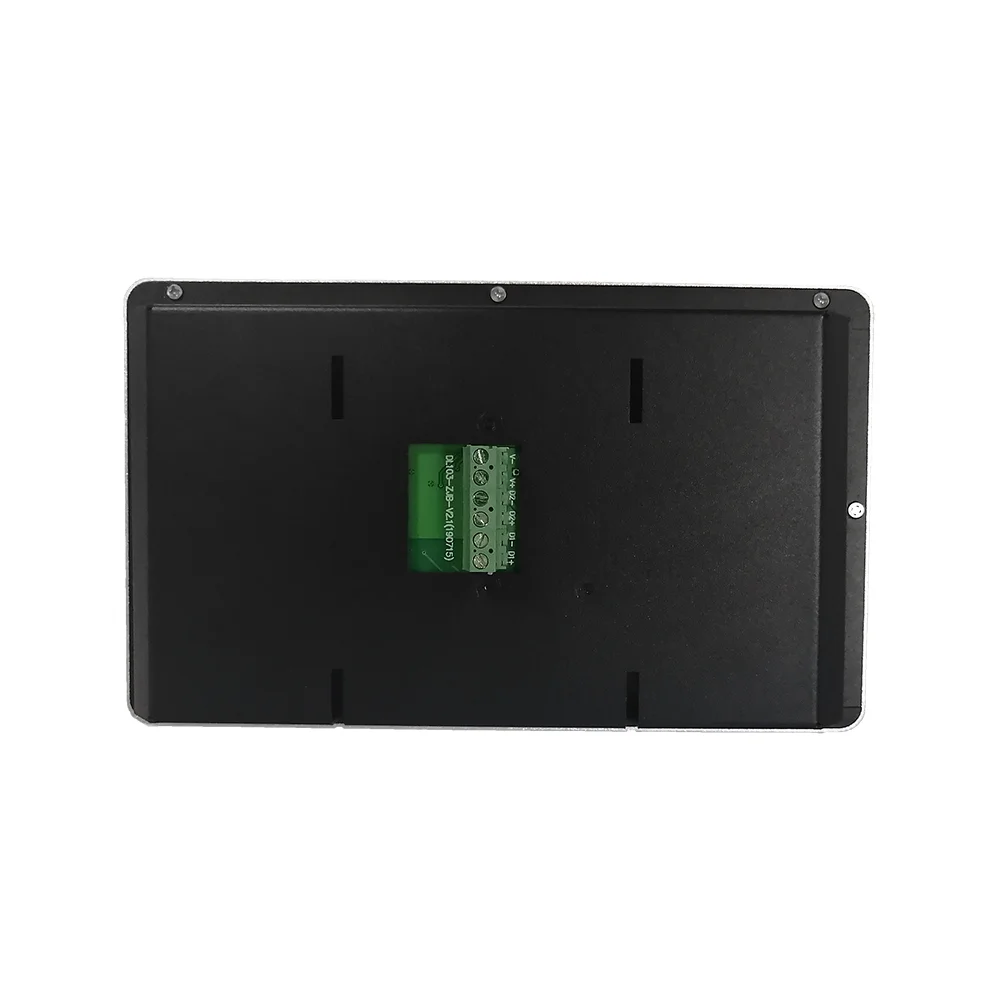

4. Инструкции по интерфейсу

1. Входной порт питания (DC12V);2. Интерфейс шины DALI 1; 3. Интерфейс шины DALI 2;

5.2.Введение для функции программного обеспечения

5.2.. 1 Управление устройством: выберите одно терминальное устройство для управления, например: Контроль яркости.

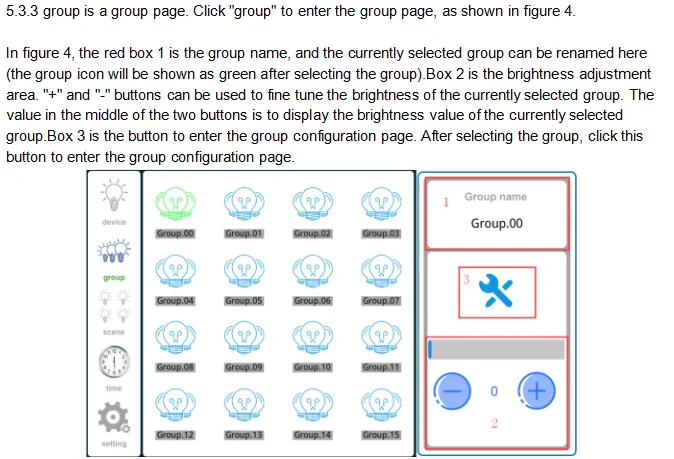

5.2.. 2 групповое управление: Выберите группу для добавления или удаления устройств, или вы можете групповое Управление яркостью. При использовании сгруппированных элементов управления яркость для этой группы будет одинаковой.

5.2.. 3 Управление сценой: Выберите одну сцену для добавления или удаления устройств. ВRГерметичность лампы в этой сцене может отличаться. Он более гибкий, чем групповое управление. Сцена может быть применена к таймеру.

5.2.. 4 Таймер: Выберите один таймер для установки (имя времени или сцены), после запуска таймера, он будет выполнять соответствующую сцену во время установки. Вы можете включить или выключить все Таймер одновременно, или, вы можете включить или выключить один таймер соответственно.

5.2.5 Настройка: Регулировка яркости; Перезагрузите устройство, нажмите «Перезагрузка сейчас», без запроса; Локальные данные будут восстановлены в заводском состоянии (пароль по умолчанию (686890) или требуется пароль, указанный пользователем); Все следующие устройства, включая машину, будут восстановлены в заводском состоянии (Пароль будет необходим, Который может быть пароль по умолчанию (686890) или пользовательский пароль); Время перерыва экрана (единица секунды); Настройка блокировки экрана паролем.

2,5Схема установки

Типичное применение
