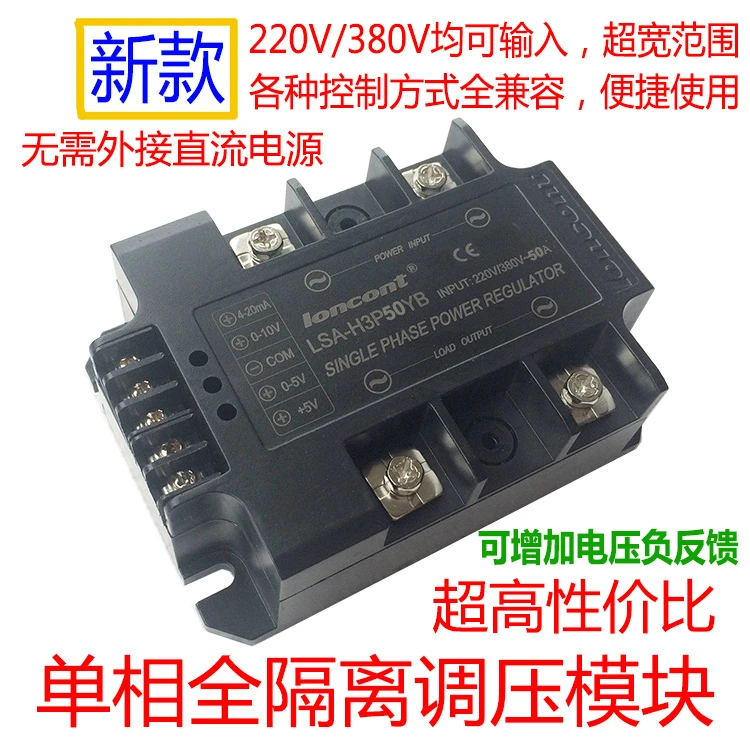

LSA-H3P45XYB-это общий тип нагрузки 220 В/380 В (рекомендуется).
Полуволновой модуль регулирования напряжения в основном используется для контроля за применением вибрации катушки вибрации. Для оборудования со смешанными ингредиентами, такими как цемент, чай, глутамат натрия, подача и добыча, модуль регулирования напряжения может использоваться для контроля вибрации электрического вибратора.
При входном напряжении 220 В переменного тока Выходное напряжение регулируется от 0 до 110 В;
Когда 380VAC вход, выходное напряжение регулируется от 0-190V.
Когда сигнал данного модуля регулирования напряжения сильнее, выходное напряжение выше, а амплитуда вибрации катушки вибрации (Вибратор) больше.

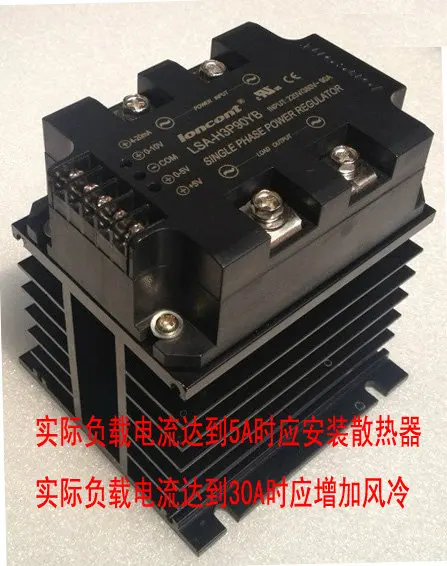

Эта модель связи LSA-H3P45XYB, которая используется для приложений, где ток вибратора не превышает 10 А. Радиатор должен быть установлен при использовании.

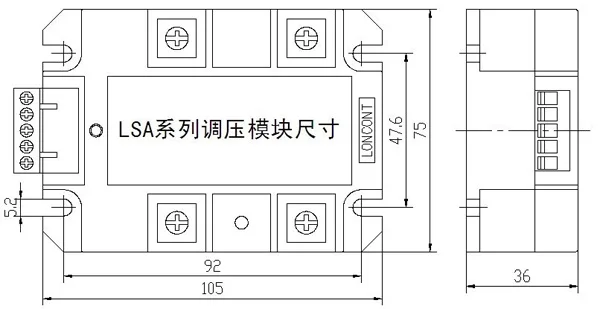

1. Интегрированный однофазный модуль регулирования напряжения серии LSA интегрирует схему переключения фаз-триггер переключения, односторонний тиристор, цепь поглощения сопротивления-емкости RC и цепь электропитания в одну, которые можно регулировать автоматически или вручную, чтобы изменить напряжение на нагрузке, тем самым регулируя выходную мощность.
2. Не требуется внешний источник питания постоянного тока + 12 В. Продукт может вводить однофазный 220 В или двухфазный 380 В, который легко выбрать.
3. Он полностью поддерживает 4-20 мА, 0-5 в постоянного тока, 0-10 В постоянного тока, 1-5 в постоянного тока, 0-10 мА режимы автоматического управления входом, а также может управляться вручную. Диапазон регулировки входного сигнала широкий, точность регулировки выходного сигнала высокая, и способность анти-помех сильна.
4. Существует полностью изолированная конструкция между входным контрольным терминалом и основной цепью сильного тока, изолирующая среда Выдерживает напряжение больше 2000 В переменного тока, и используются одобренные UL электронные компоненты безопасности.
5. Использование высокомощного тиристорного чипа и керамической опорной пластины DCB, небольшого размера, стабильной производительности и высокой надежности.
6. С функцией линейной компенсации кривая выходной характеристики является линейной.
7. Небольшие гармонические помехи, продукт имеет встроенную схему защиты SCR.
8. Зеленый светодиодный индикатор питания и красный светодиодный индикатор регулирования выхода.
9. Полуволновой тип в основном используется в случаях смешивания ингредиентов, таких как цемент, глутамат натрия, подача и т. Д., и может контролировать силу вибрации электрического вибратора.
10. Система регулирования напряжения (отрицательные отзывы) может быть добавлена на оригинальной основе без внешнего источника питания постоянного тока, что является удобным и надежным.
Инструкции для каждого функционального режима входного терминала
Уникальный полностью совместимый режим управления входом, 0-5Vdc, 0-10Vdc, 4-20mA, 1-5Vdc, 0-10mA и другие автоматические методы могут быть адаптированы, специальный заказ не требуется, И его также можно управлять вручную с помощью потенциометра. Диапазон регулировки входного сигнала широкий, точность регулировки выходного сигнала высокая, и способность анти-помех сильна.

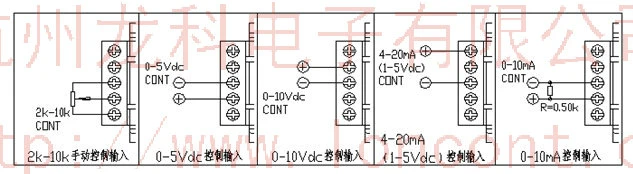

① Метод ручного управления потенциометром: как показано на рисунке, средний конец потенциометра подключен к конту модуля, И два других конца потенциометра соответственно соединены с концом com и + 5V концом модуля. Напряжение + 5 В генерируется внутри самого модуля и не требует внешнего обеспечения. Он используется только с ручным потенциометром, а не для других целей. Значение сопротивления выбранного потенциометра составляет от 2 до 10 кОм. Когда клемма управления меняется от 0-5 в постоянного тока, напряжение на нагрузке переменного тока линейно регулируется от 0 вольт до полуволнового полного напряжения. Чем выше напряжение конт-терминала, тем выше выход модуля.
② Режим управления 0-5 в постоянного тока: как показано на рисунке, он может принимать аналоговые сигналы 0-5 в постоянного тока от микроконтроллеров и т. д. Положительный контрольный вход подключен к конт-терминалу и отрицательный терминал подключен к com-терминалу. Входное сопротивление конт-терминала относительно com терминала внутри модуля больше, чем 30KΩ. Когда клемма управления меняется от 0-5 в постоянного тока, напряжение на нагрузке переменного тока линейно регулируется от 0 В до полуволнового полного напряжения. Когда конт составляет около 0-0,7в постоянного тока, это полностью закрытая область, которая надежно отключает выход всей цепи; cont является регулируемой областью вокруг 0.7Vdc-4.3Vdc, то есть, по мере увеличения управляемого напряжения угол переключения фаз α уменьшается линейно с 180 ° до 0 °, угол проводимости увеличивается, И напряжение на нагрузке переменного тока уменьшается с 0 вольт. Увеличение до полуволнового полного напряжения; Когда конт составляет около 4.3Vdc-5Vdc, это полностью открытая область, И напряжение на нагрузке переменного тока составляет полуволновое полное напряжение (близко к напряжению сетки).
③ Режим управления 0-10 В постоянного тока: согласно рисунку, он может принимать аналоговый сигнал 0-10 В постоянного тока от PLC и т. д. Входное сопротивление внутреннего конца 0-10 В постоянного тока модуля к концу com больше, чем 15 ком.
④ Режим управления 4-20 мА: в соответствии с цифрой, он может принимать аналоговый сигнал контроля температуры 4-20 мА и т. Д. Входное сопротивление 4-20mA конца модуля относительно конца com составляет 250Ω. При использовании 4-20mA для управления входом, около 4-5mA является полностью закрытой областью, которая надежно отключает выход всей цепи; Около 5-19mA является регулируемой областью, то есть, по мере увеличения управляющего тока угол сдвига фазы α меняется от линейного уменьшения с 180 ° до 0 °, Напряжение на нагрузке переменного тока увеличивается от 0 вольт до полуволнового полного напряжения; Около 19-20 мА, это полная площадь, а полуволновое полное напряжение-выход.
⑤ Режим управления 0-10 мА: как показано на рисунке, резистор 500 Ом, 1/2 Вт должен быть соединен между конт-терминалом модуля и com-терминалом при использовании этого метода, когда вход 0mA, конт-терминал 0Vdc, когда вход 10mA, конт-терминал это 5Vdc.
2. Каждый функциональный терминал должен быть положительным относительно com терминала, и com терминал должен быть отрицательным. Если полярность изменена, выходной терминал основной цепи модуля может быть вне контроля.
3. Характеристики управления каждого функционального конца модуля являются положительными характеристиками, то есть чем выше контрольное напряжение, тем выше выходное напряжение сильного тока основной цепи модуля.
4. Рекомендуется использовать один метод контроля ввода в определенный момент. Если два или более метода используются для ввода одновременно, то один с более сильным входным сигналом, как правило, играет главную роль. Модуль используется для ручных и автоматических целей. Например, он автоматически подключается к терминалу 4-20 мА и вручную подключается к терминалу 0-5 В. Функция может быть переключена двойным переключателем.

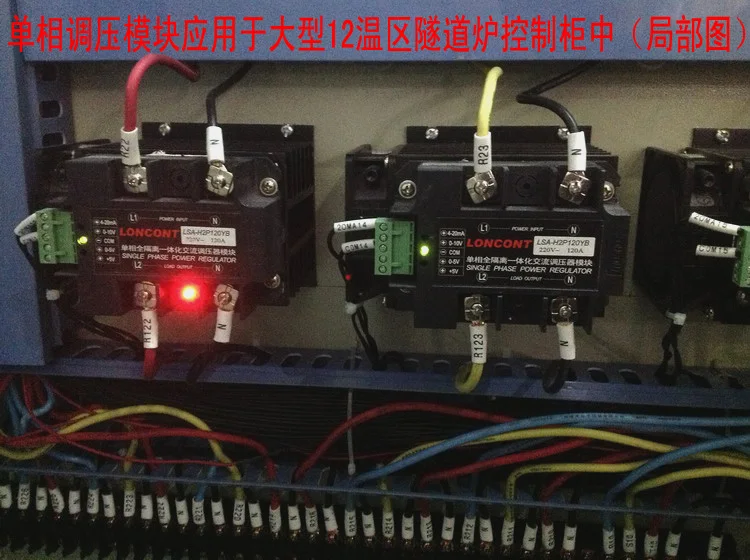

Главная схема выходного терминала применение проводки цепи

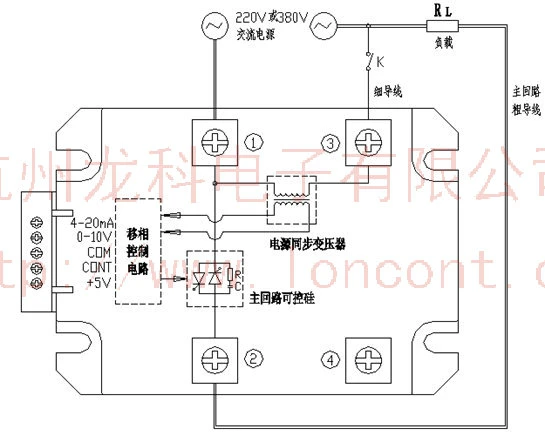

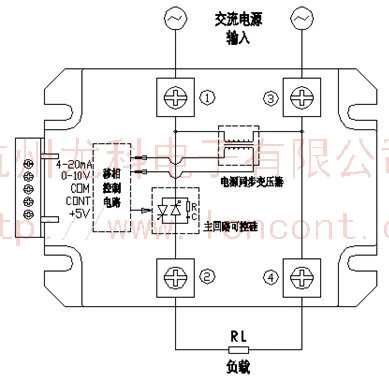

2220Vac или 380Vac Схема применения нагрузки переменного тока (двухпроводный два в два выхода метод подключения)
① И ② терминалы внутри модуля являются тиристорными схемами, которые делятся на обычный тип двухполосного тиристора, два анти-параллельных расширенного типа однофазного тиристора и полуволнового типа однофазного тиристора. Среди них полуволновой Тип регулирует только положительную половину цикла напряжения переменного тока (анод однонаправленного SCR внутри модуля подключен к терминалу ①, И катод подключен к терминалу ②). Внутренний ③ ④ терминал модуля-это прямой терминал, а синхронный трансформатор соединен между внутренним ①③ терминалом.
Схема применения нагрузки переменного тока 220Vac или 380Vac (метод однопроводного подключения может сэкономить дорогие медные провода, ④ терминал не используется. Переключатель доступа K также может управлять модулем для работы или работы)
Примечание: обычно рекомендуется использовать двухпроводное соединение для небольших токов ниже 70а и однопроводное соединение для больших токов 90 А и выше.
