SIA 7500 Вт QSMOTOR QS138 90H 4 кВт 72 в 120 кмч IPM Средний двигатель и контроллер комплекты для электрического ATV Go Kart

Для 138 90H мотора силового поезда, он может быть использован для электрического мотоцикла, который может быть 72V 110KPH.

E. g. Dirt bike

Вес электронного мотоцикла, около 130 кг + 2*80 кг

Скорость: Непрерывная 110 км/ч

Передаточное отношение: 1:2.3*3 (Двухступенчатая передача)

Наклон скалолазания: 30 ° @ 208 кг

Аккумулятор: 72V52h

Шина: 0,6138 130/70-17

П. С. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но не платить сначала, тогда мы можем скорректировать цену.

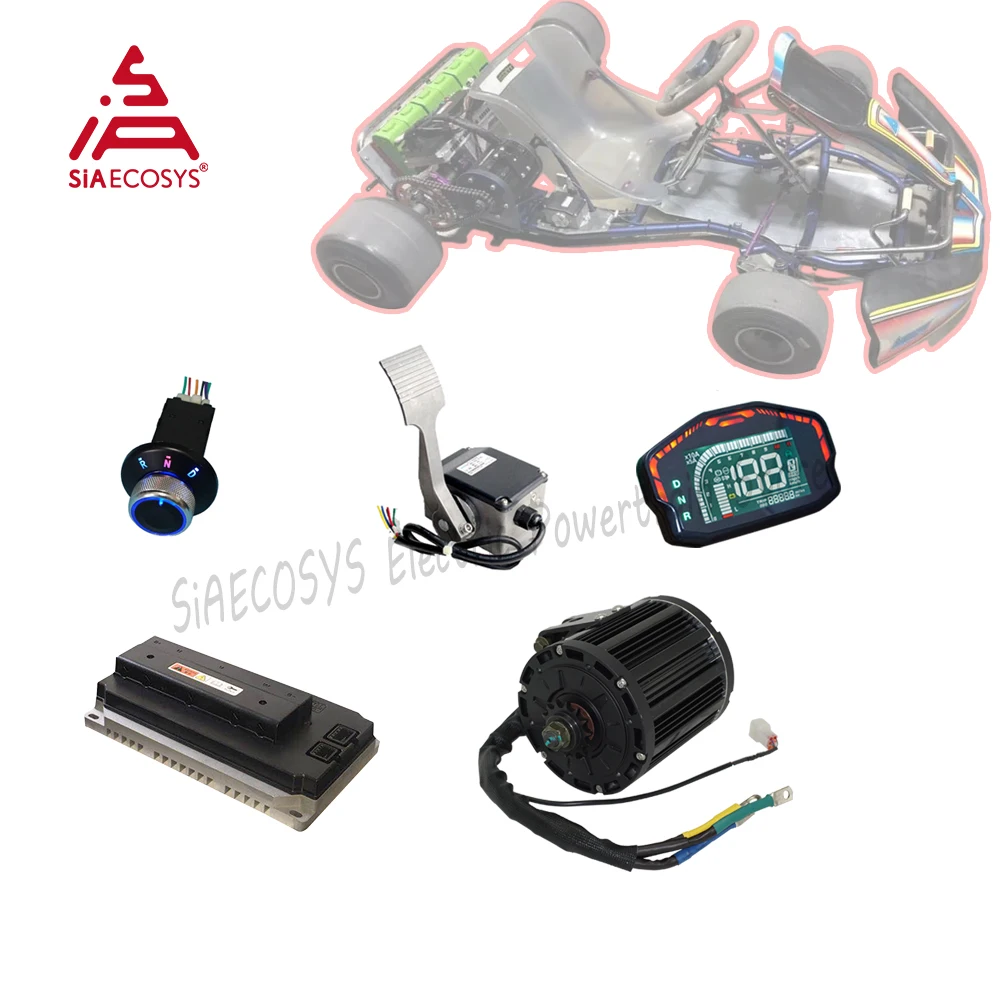

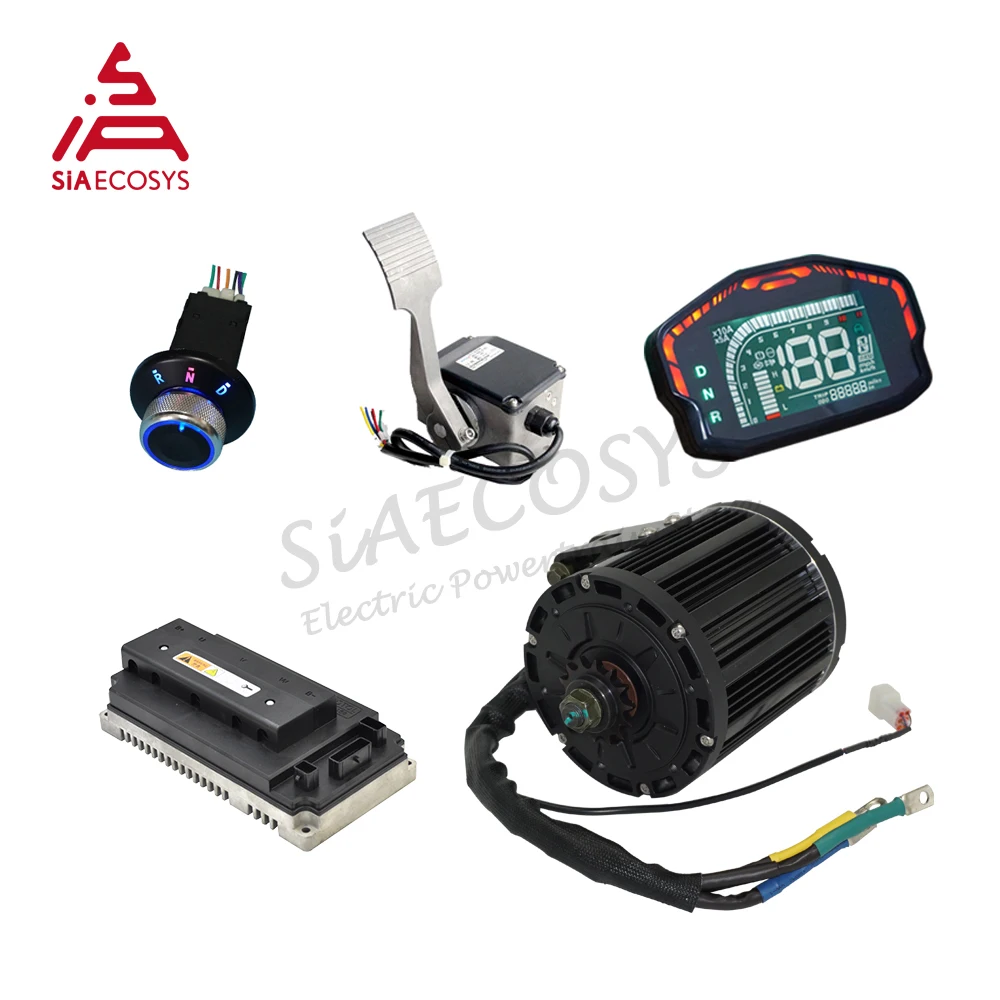

Один комплект включает комплекты ниже

Комбо 1

1. 1 шт. X QS 138 4kW Средний привод двигателя с 14T 428 звездочки адаптер

2. 1 шт. контроллер синусоидального двигателя EM200SP со стандартным CAN-BUS

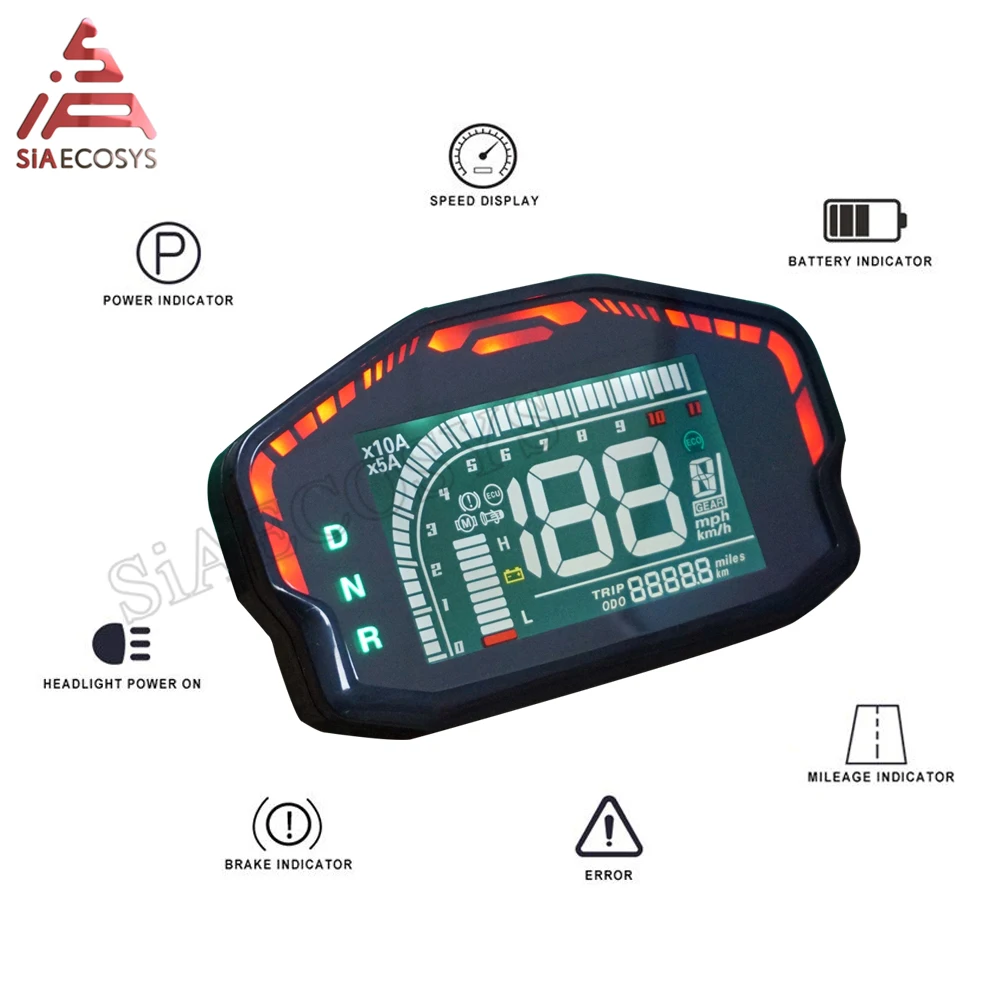

3. 1 шт. X DKD ЖК-Спидометр с CAN (отключить CAN по умолчанию)

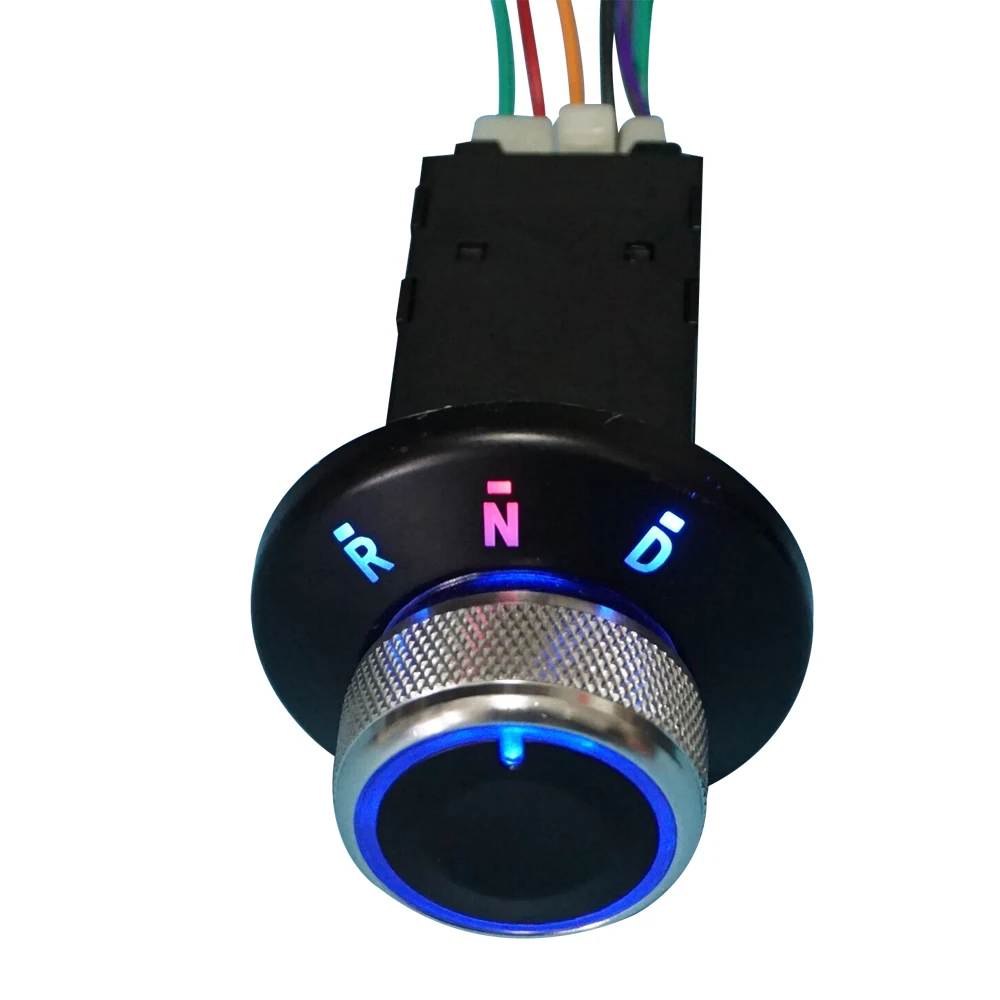

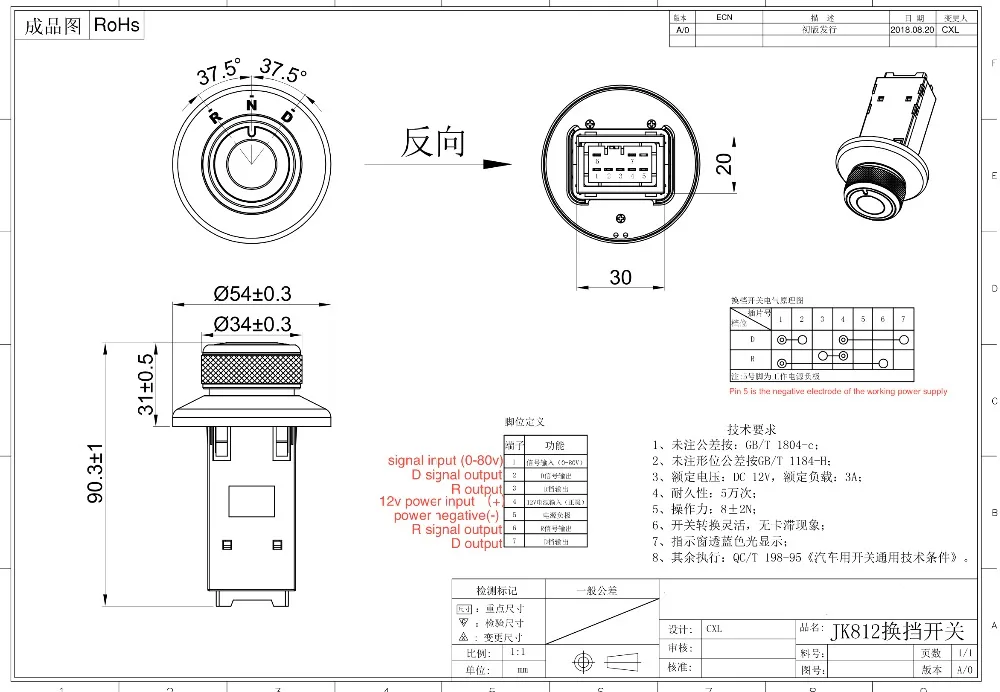

4. 1 шт. X DNR переключатель передач

5. 1 шт. XElectric педаль акселератора дроссельной заслонки 0,8-4,2 в

Ключевые особенности

1). Простота изготовления электрического мотоцикла. Коробка передач, вал передачи, сцепление нет необходимости. Которые экономят место.

2). Он может быть установлен в задней части, чтобы сэкономить больше места для батареи.

3). Поддержка регенеративного торможения

4). Высокая эффективность: 85 ~ 92%

Описание товара

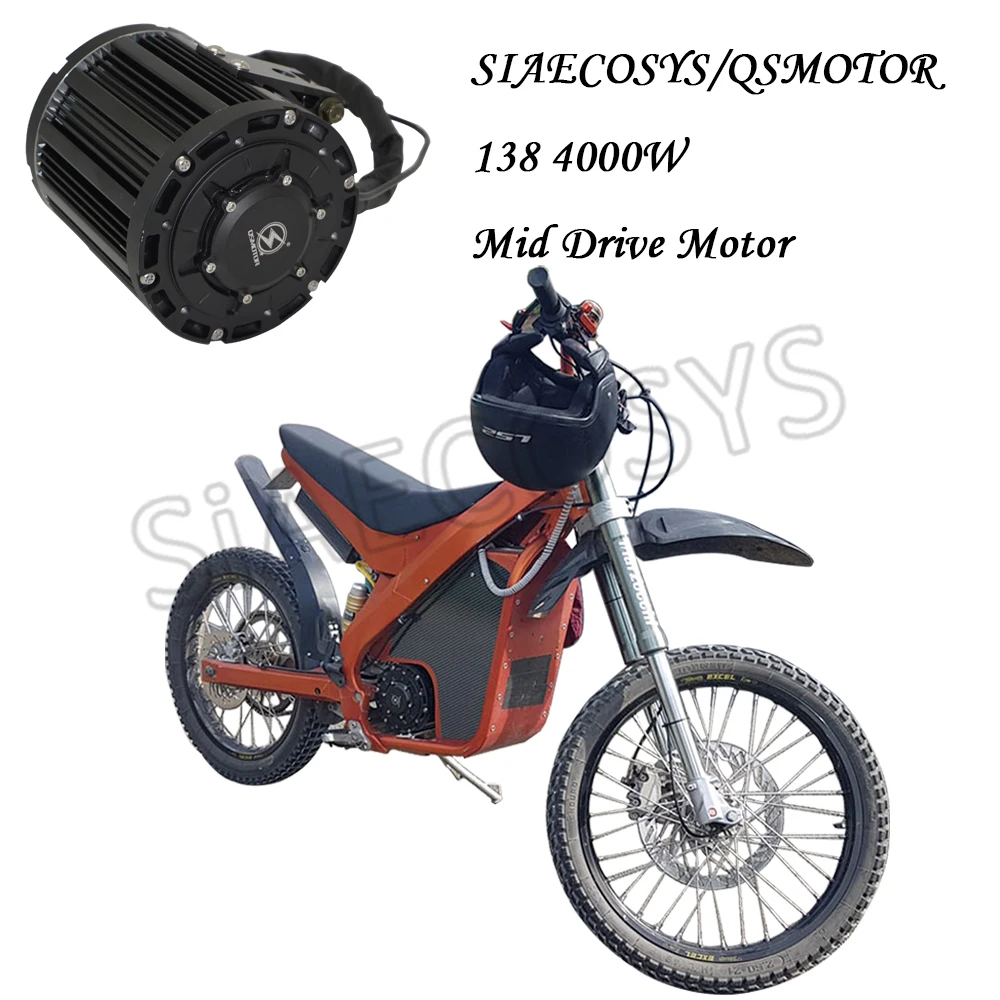

1.QSMOTOR 138 4000W Средний привод двигателя с 14T 428 звездочки адаптер

Чертеж для звездочки

Отчет об испытаниях

2.EM200SP синусоидальный контроллер двигателя со стандартным CAN-BUS

Есть новейший Новый аппаратный контроллер, он поддерживает 1st2nd3rdspeed gear, спортивный режим, обратный режим (без режима парковки), мягкий запуск по умолчанию.

Чертеж для контроллера EM200sp

Определение проводки контроллера

Схема электропроводки

0,8-4,2 V электрическая Автомобильная педаль дроссельной заслонки

1. Общая информация

У нас есть два вида дроссельной заслонки-тип Холла (модель JKH) и Тип потенциометра (модель JKD) на ваш выбор.

П. С. : В сочетании с двигателем и контроллером QS следует использовать тип Холла (модель JKH).

Здесь вы найдете подробную информацию о дроссельной заслонки для ног JKH.

Входное напряжение: 5 в 12 В 15 в 24 в 36 в 48 в 60 в 72 в 84 в 96 в 120 в

Выход напряжение: 0,8 V-4,2 V

По умолчанию: три провода (не удается подключиться с переключателем), 5v Входное напряжение (В зависимости от того, контроллер, дизайн, для наших соответствует контроллеров, вы можете выбрать 4,2 v входное напряжение) 0,8-4,2 в выходное напряжение.

2. Провода из дроссельной заслонки

1,2. Провод swith 3. Отрицательный провод 4. Положительный провод 5. Сигнальный провод

Разница между четырьмя и пятью проводами: теория одинаковая, для четырех проводов дроссельная заслонка,

Есть только один провод для выключателя, другой провод параллельно положительному проводу Холла; В то время как для пяти проводов дроссельной заслонки, есть два независимых провода для выключателя.

3. Детали для дроссельной заслонки

1. Шестигранный винт 6 мм

2. Основной материал корпуса-алюминиевый сплав

3. Длина беговых дорожек 190 мм

4. Материал винта-нержавеющая сталь

5. Окклюзия открытие 1,8 мм окклюзия была вырезана после полностью модной

Структура основного тела (ниже)

1. Педаль может быть установлена на левой или правой стороне

2. Механическое положение педали используется Хорошее качество нержавеющей стали

3. Мы делаем герметичную обработку между верхней крышкой и оболочкой.

Инструкция по установке

Рисунок:

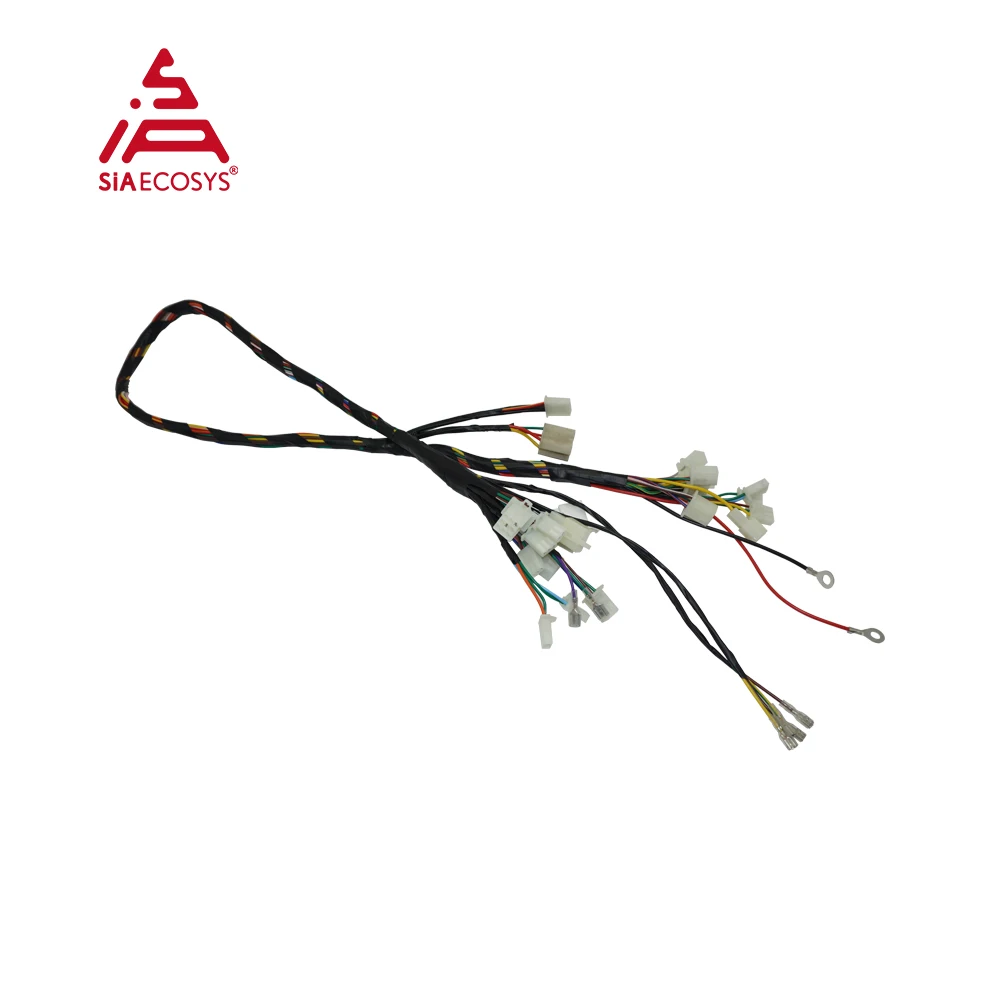

6. Проводка транспортного средства подходит для EM50sp-EM150sp контроллера

Схема проводки
