Последнее обновление: 02.03.2022

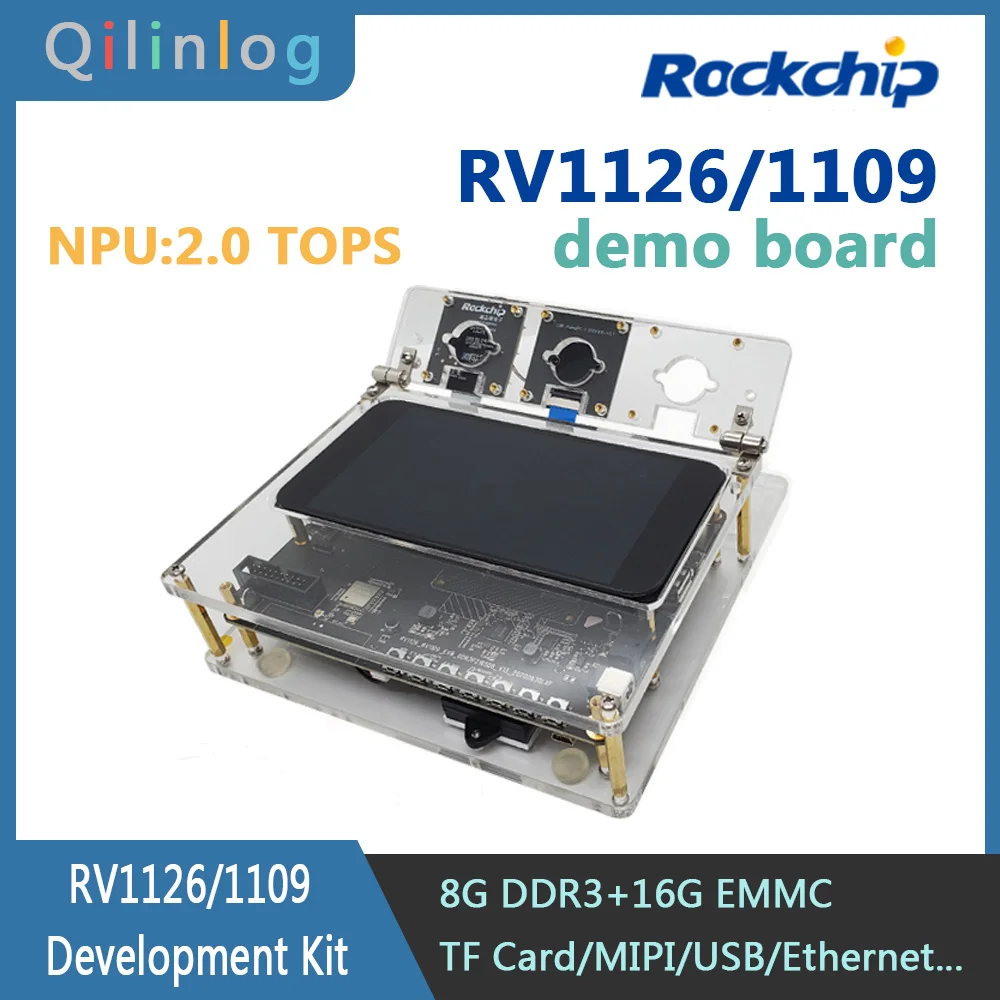

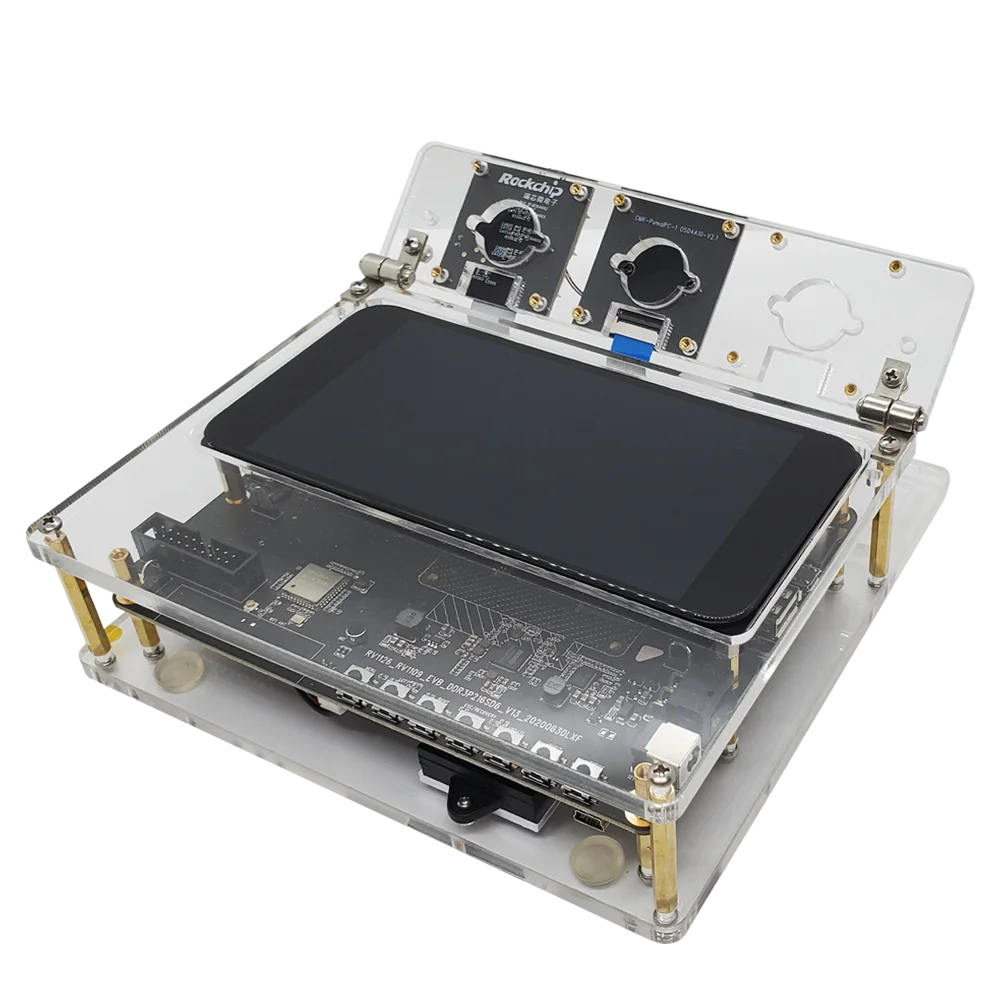

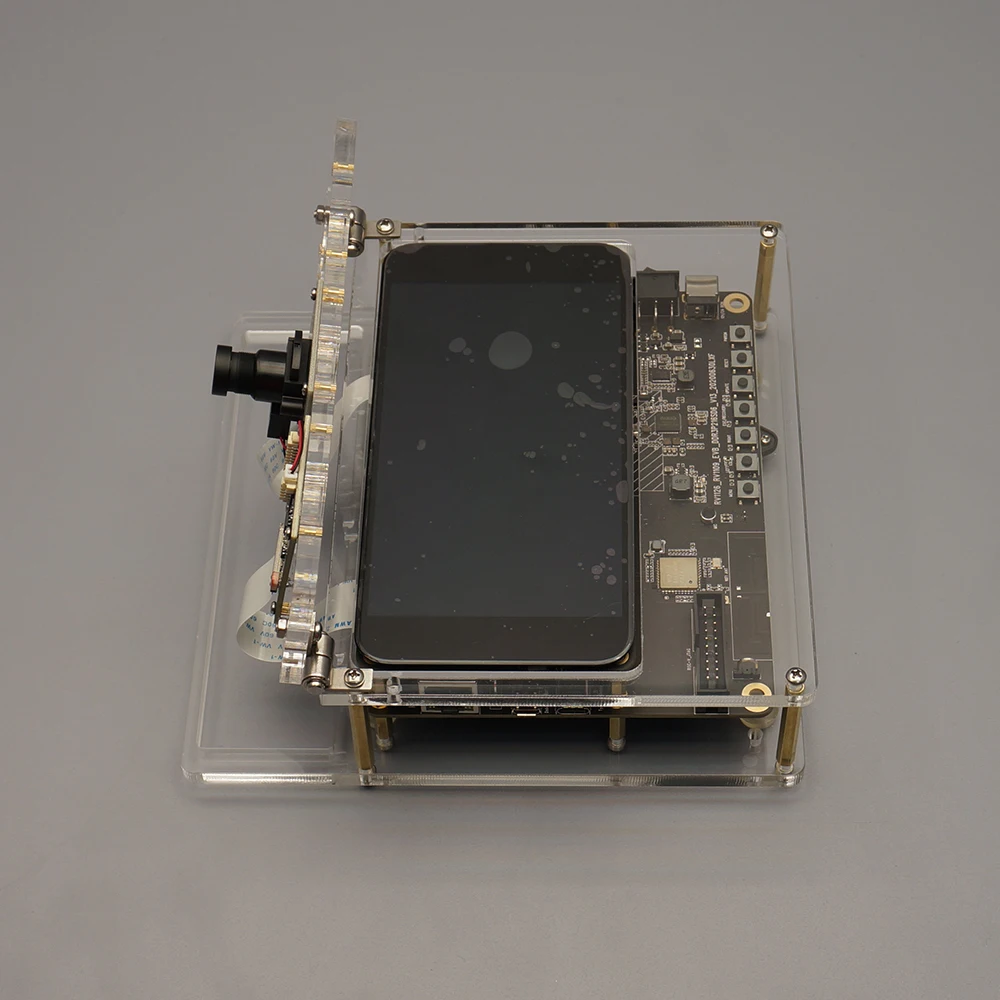

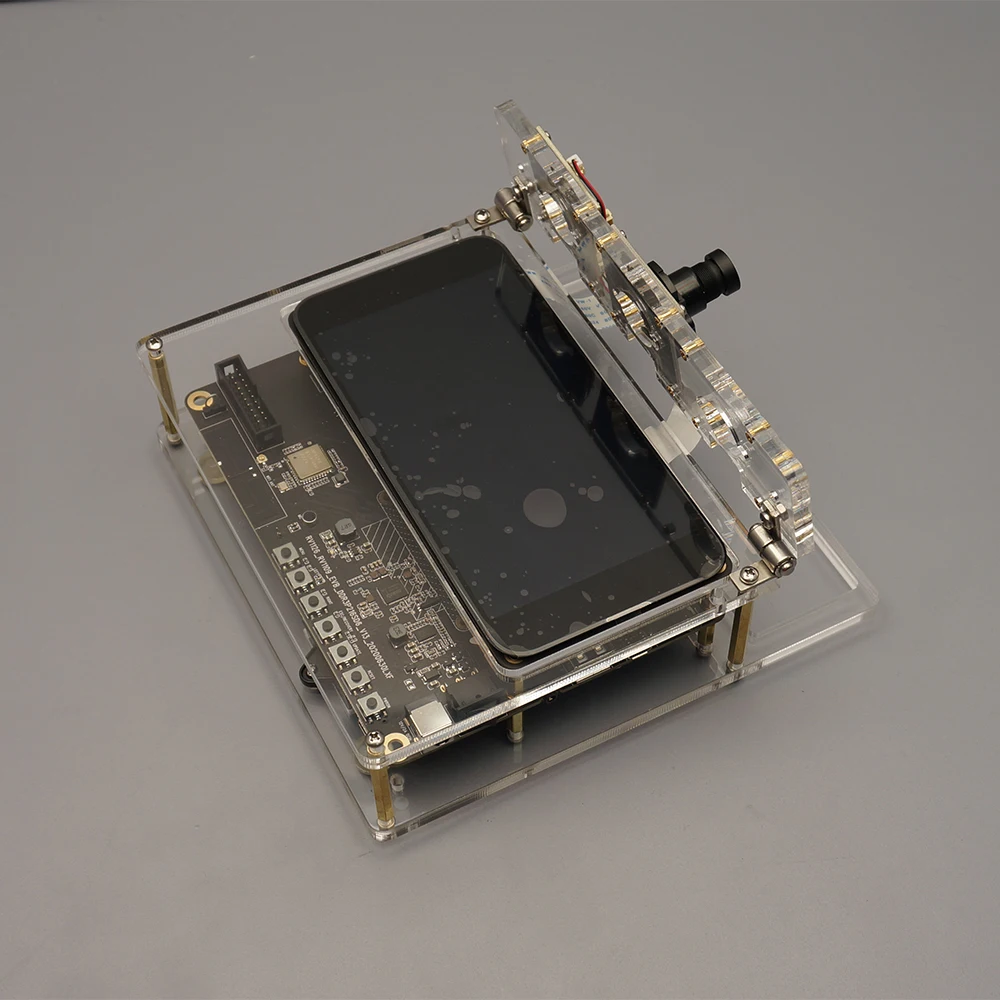

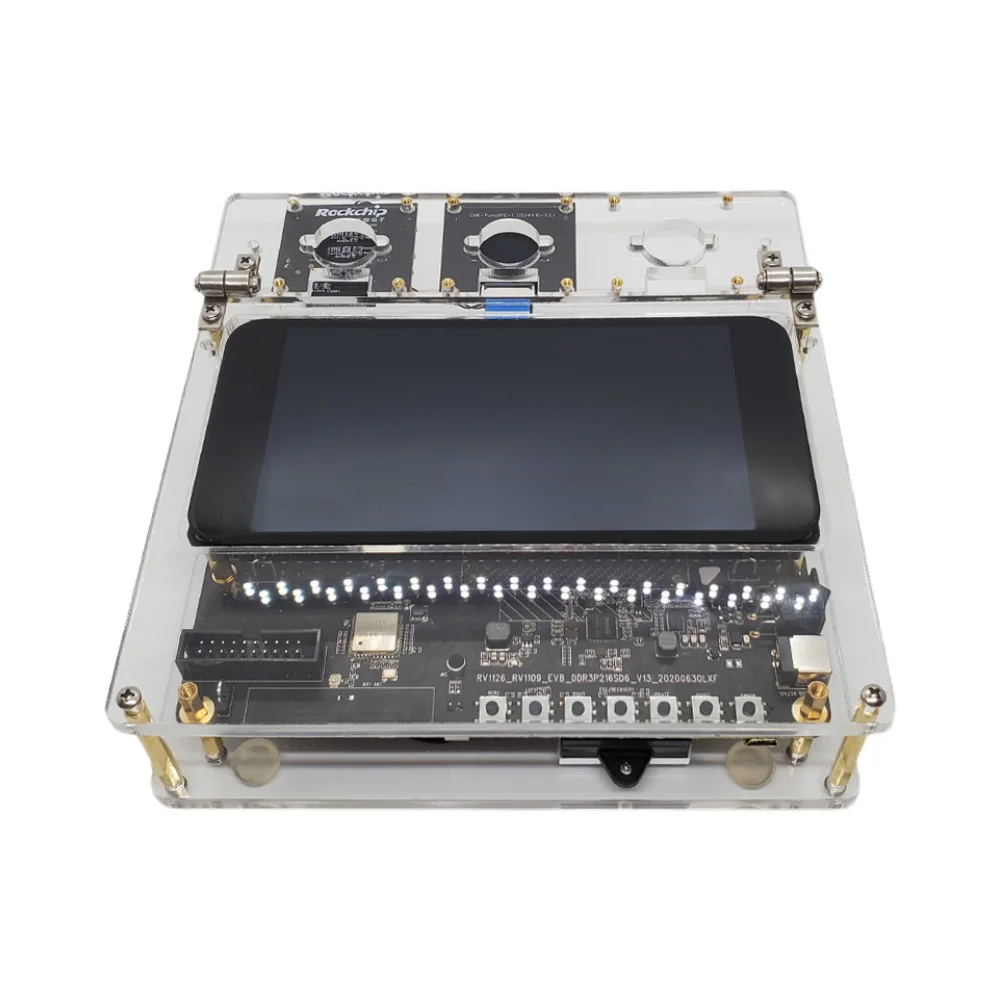

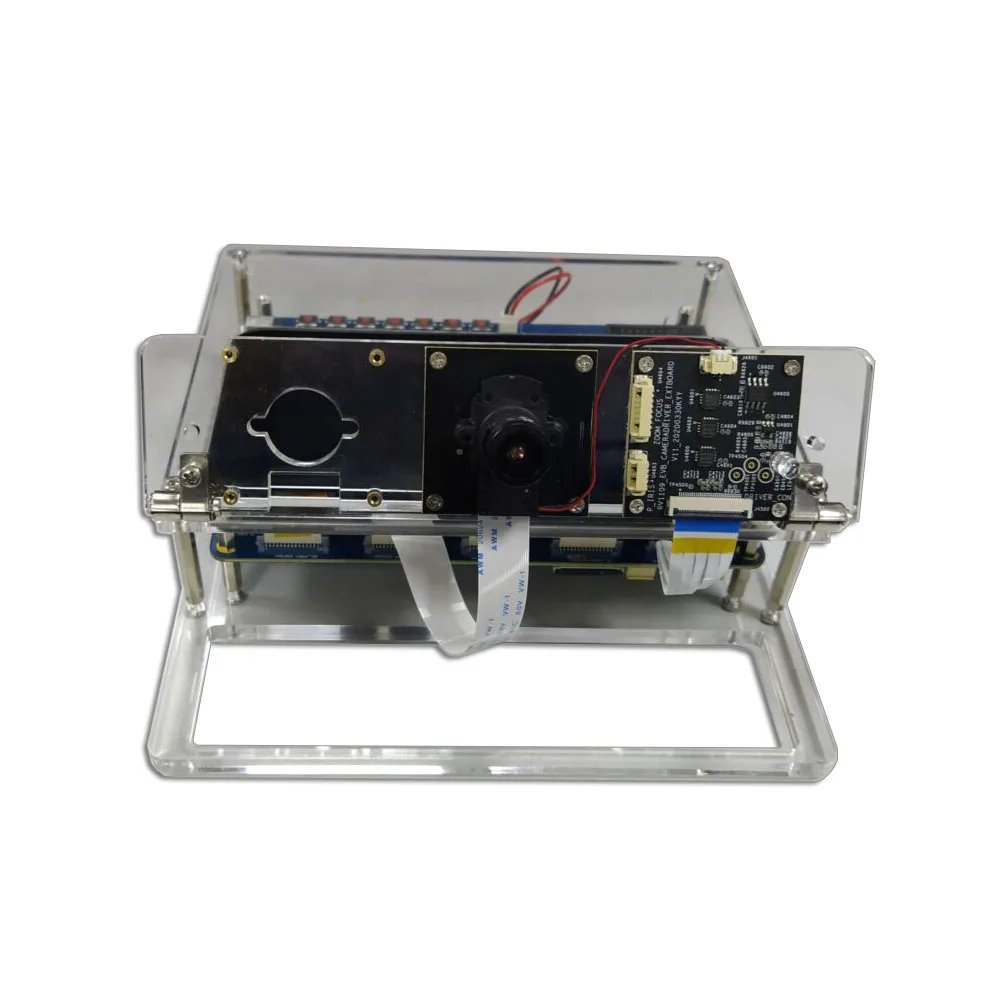

RV1126/1109 EVB включает следующие элементы:
RV1126 1. RV1126/1109 EVB DemoОпт 2. Адаптер питания, характеристики: Вход 100 В переменного тока ~ 240 В переменного тока, 50 Гц; Выход 12 В постоянного тока, 2 АВ1 3. Дисплей, спецификация: MIPI; Размер: 5,5 дюйма/вертикальный экран, разрешение: 720*1280

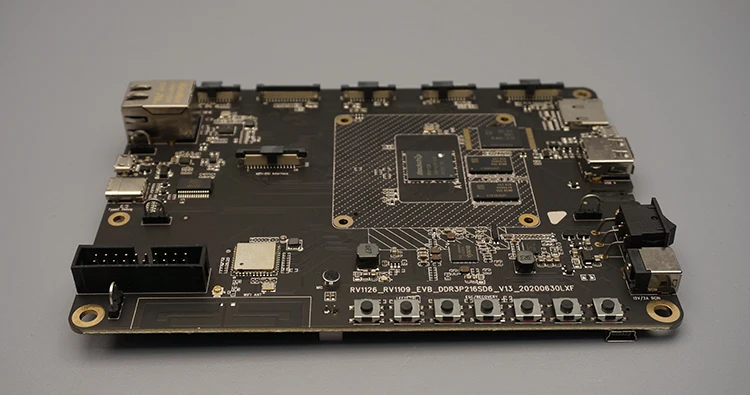

Описание платформы разработки EVB

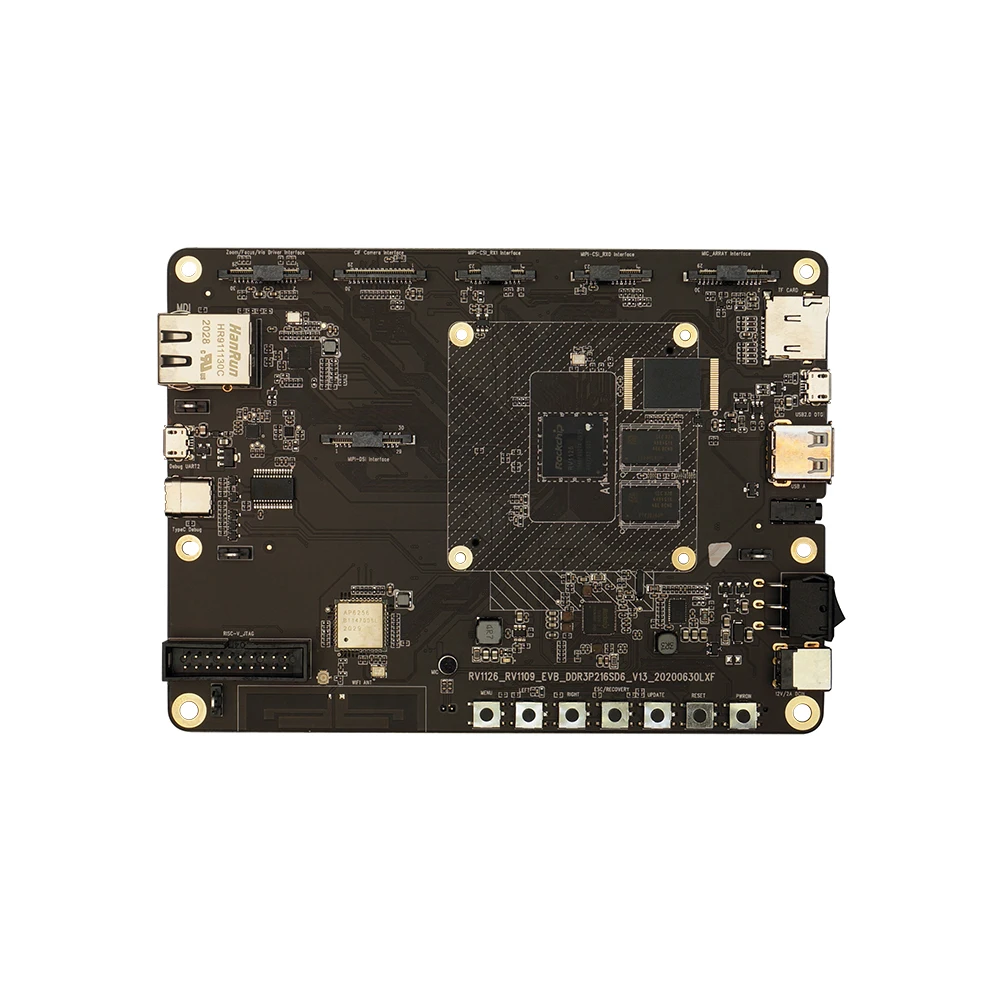

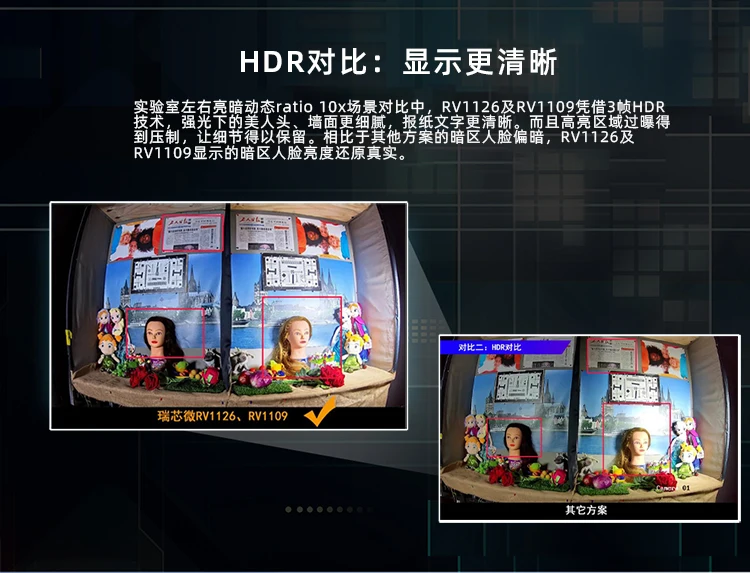

RV1126_RV1109 EVB-оценочная платформа для функциональной проверки микросхемы мультимедийной обработки RV1126_RV1109 (далее-чип RV11XX). Он используется для демонстрации мощного мультимедийного интерфейса и богатого внешнего интерфейса настройки RV11XX. Он также предоставляет клиентам аппаратную справочную конструкцию, основанную на RV11XX, чтобы клиенты могли завершить разработку аппаратного обеспечения без модификации или просто изменить схему модуля эталонного дизайна.RV11XX EVB может быть подключен к компьютеру через usb-кабель и используется в качестве базовой системы разработки или для достижения более полной системы разработки или демонстрационной среды.

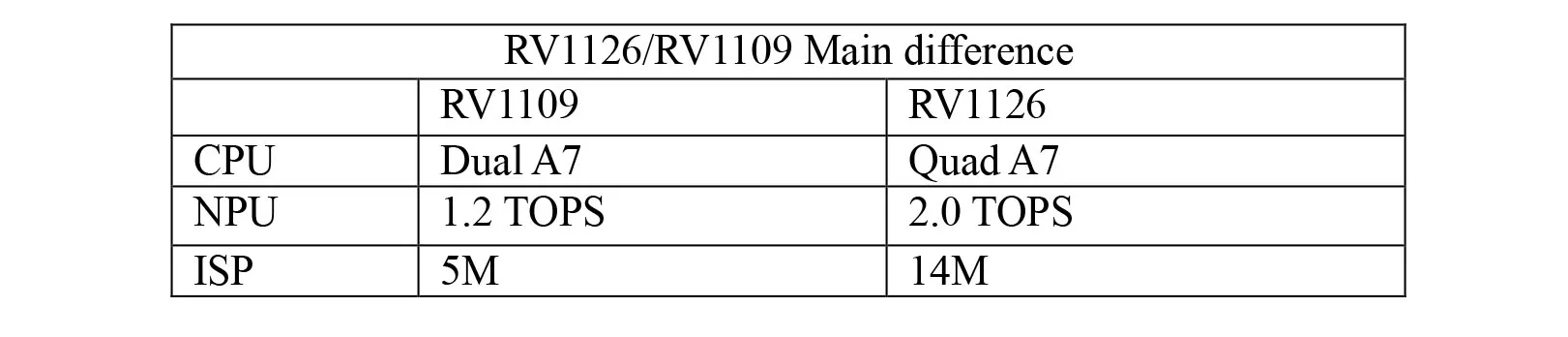

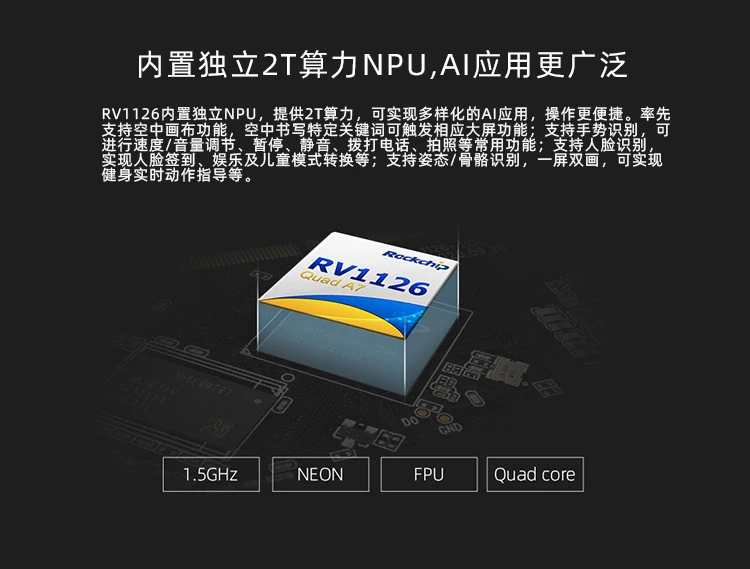

Разница между RV1126 и RV1109
Установка системы EVB

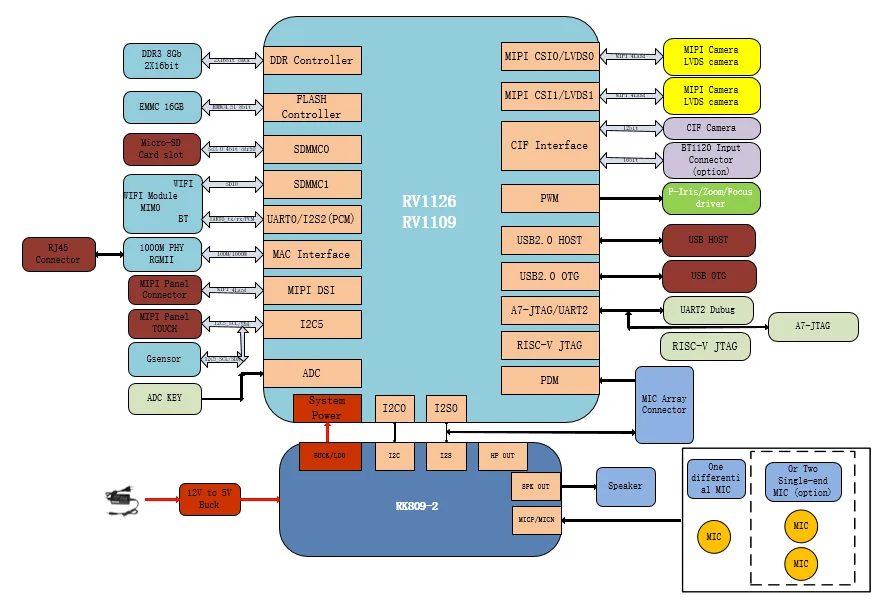

Схема системного блока позволяет разработчикам Интуитивно понятное понимание архитектуры и принципов всей системы: вся система питается от адаптера питания или аккумулятора, И отладки через последовательный порт UART и интерфейс JTAG для проверки каждого функционального модуля. Макетная плата имеет большинство интерфейсов, оснащенных входом камеры, модулем Wi-Fi/BT, USB OTG, tf-картой, аудио интерфейсом, видеоинтерфейсом, который удовлетворяет потребности различных приложений в большинстве случаев и способствует глубокому исследованию и разработке решений для чипов. Быстрое производство.

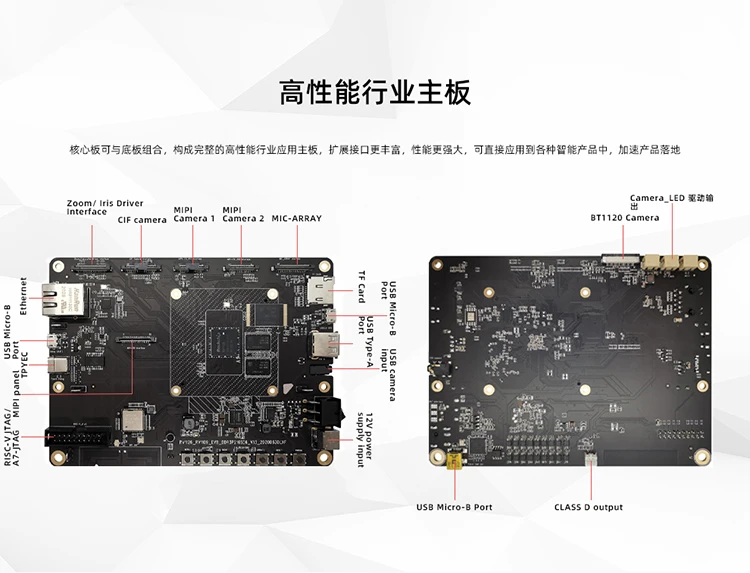

Функции, включенные в RVXX EVB, следующие:
1. Управление зарядкой BQ24171Опт 2. RK809-2 чип управления питаниемВ1 3. DDR 2x16 бит DDR3, общая емкость 8 ГбитВтулка 4. 8-битная вспышка EMMC, общая емкость 16 Гбайт5. TF карта: Поддержка внешней карты памятиОЕМ 6. Интерфейс хоста USB (USB2600): ПоддержкаВнешние устройства USB2.0В1 7. Микропорт USB (J2500): обновление прошивки,ADB отладкаAlibaba 8. Хост USB 2,5 мм Gaming headset (J2601):Защищены, тест USB камеры9. Микропорт USB: Используйте порт последовательного портаМакетная плата для отладки10. USB мини-порт: используется для питанияТест на потребление платы разработки11. Системные кнопки: питание, сброс, меню, Esc,Слева, справа, обновлено12. SDIO Wi-Fi/BT (AP6256): поддержка 802,11Ac/a/b/g/n и Bluetooth 5,013. Аудиовыход: динамик14. Аудио вход: Поддержка записи микрофона15. Гигабитный Ethernet RTL8211F16. Сенсор: g-сенсор + гироскоп MPU650017. CIF Камера: IMX323, 200 Вт пикселей18. Камера MIPI: IMX327, IMAX334, OV2718,AR0239, OS04A1019. P-IRIS объектива, зум, фокусировка обрезанияРегулируемое сиденье20. База расширения микрофона21. Интерфейс отладки включает в себя: JTAG

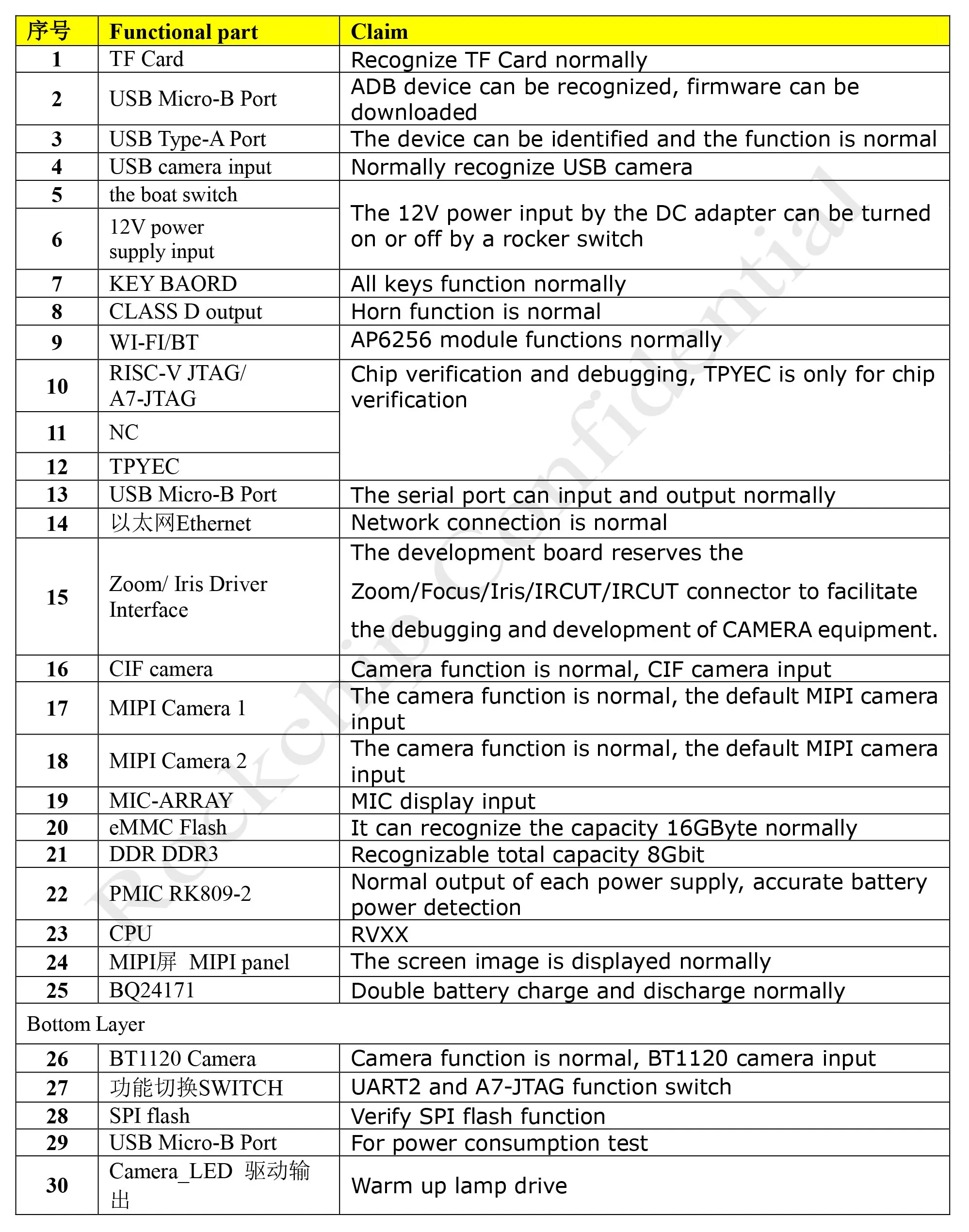

Плата разработки уже сожгла прошивку, все функции по умолчанию следующие:
