Двухканальный высокоскоростной AD-модуль AD9226, параллельный 12-битный AD 65m, плата для разработки ПЛИС для сбора данных

ДвухстороннийВысокая скорость12Позиция65MSPSИз

ADМодуль сбора данных

1 Введение в модуль

Этот модуль имеет двустороннюю высокоскоростнуюADВыборADIКомпания12Бита высокая скоростьA/DКонвертерAD9226, Модуль содержит две частиAD9226.AD9226Многоуровневая дифференциальная архитектура трубопровода принята, максимальная частота дискретизации составляет65MSPS; Чип одиночного источника питания, чип содержит высокопроизводительный образец и держатель и Опорное напряжение, конструкция периферийной цепи упрощена; Отвечает промышленным требованиям, И во всем диапазоне рабочих температур, чтобы гарантировать отсутствие потери кода.

У нас есть две модели в твердом модуле, разница в том, что пакеты микросхем разные, одна isAD9226 ASTZ QFP-48encapsulation, другая isAD9226ARSZ ssop28инкапсуляция; Производительность модуля такая же, как и два горошка., то же самое касается интерфейсов данных; Клиенты выбирают в соответствии со своими потребностями!

Диапазон входного напряжения модуля-5 В ~ + 5 В, Затем введите пиковое значение как10VppСигнал. Затухание и Смещенные Цепи используются в модуле для регулировки входного сигнала, преобразования в1 В ~ 3 в(Пик-это пик2Vpp) Вход сигналаAD9226. Это ввод-5ВВремя,АЦПВходное напряжение3 в; Вход0 ВВремя,АЦПВходное напряжение2 в; Вход+ 5ВВремя,АЦПВходное напряжение1 в. Высокая скоростьADБлок-схема модуля показана на рисунке ниже.

Блок-схема:ДвухстороннийИ друг другаНезависимый

Основными особенностями модуля являются:

(1) Функциональный модуль:Два пути независимы друг от друга12Бита высокая скоростьАЦПМодульный.

(2) Максимальный процент усыновления:65MSPS.

(2) Амплитуда входного аналогового сигнала:±5В(А именно10VppВход).

(3) Полоса пропускания аналогового сигнала:-3 дБПропускная способность350 МГц.

(4) Уровень цифрового интерфейса:3,3 В.

(5) Блок питания модуля:+ 5ВОдиночный блок питания.

(6) Интерфейс ввода аналогового сигнала:SMAИнтерфейс.

(7) Интерфейс цифрового сигнала:2×14Двухрядный2,54Разделительное основание, направление вниз. Добавьте интерфейс питания, используйте2×16Двухрядный2,54Распорное основание, направление вниз.

(8) Этот модуль создает разъемGND, Он используется для подключения заземляющего щупа мультиметра для облегчения тестирования пользователем.

(9) В соответствии с реальными потребностями пользователей, настройте правильные модули. Потому что процесс отладки сложный, поэтому нам нужно добавить определенную таможенную плату.

2 интерфейса модуля

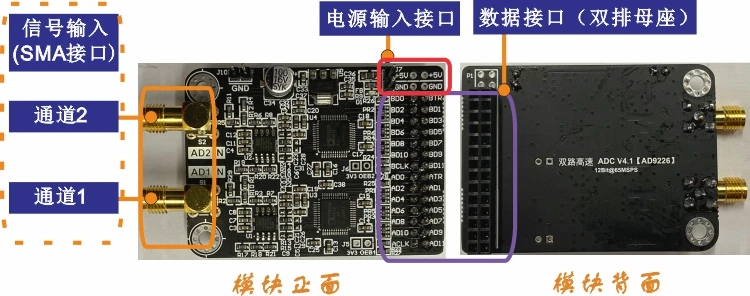

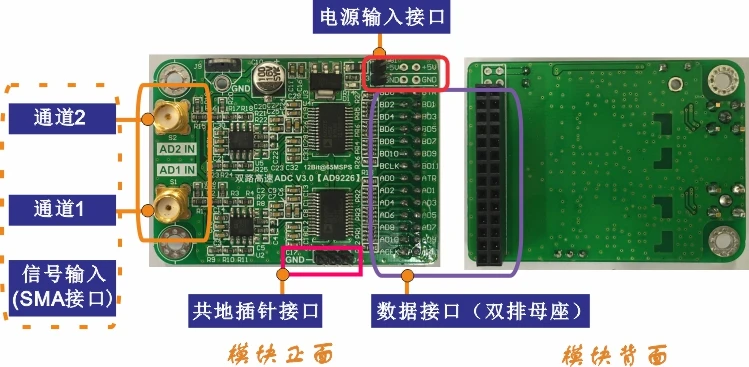

Интерфейс ввода аналогового сигнала принимаетSMAИнтерфейс; Интерфейс данных2,54Интерфейсная схема модуля показана на рисунке ниже.

Ad9226chiplqfpenкапсуляция

Ad9226chipssopenкапсулирование

Схема интерфейса модуля

Метод подключения интерфейса 3 модуля

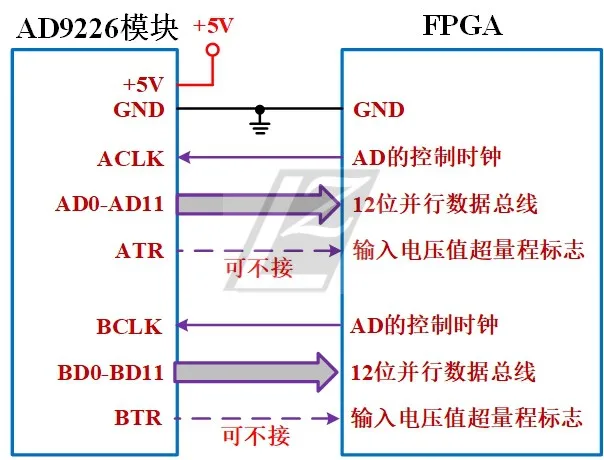

Двухсторонняя Скоростная автомагистральADНеобходимо использовать тестирование модуляADКонтроллер преобразования(Общее использованиеПЛИС),+ 5ВЛинейный Регулируемый источник питания(Небольшая рябь)И источник сигнала.Схема подключения модулей и fpgathe показана на рисунке ниже.

Модули andFPGATest схема подключения

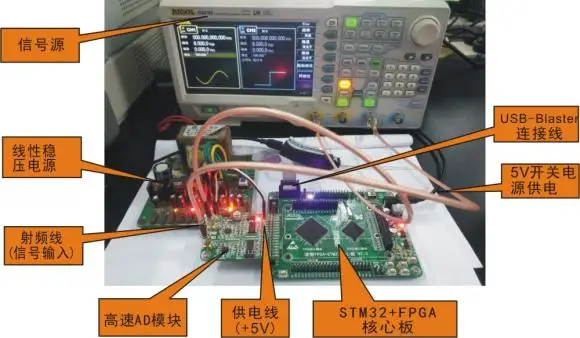

Использование в магазинеЛинейный Регулируемый Модуль питания、C8051F/STM32 + FPGAОсновная платаИ160 МГцИсточник сигналаСхема тестового подключения показана на рисунке ниже.

Схематическая схема подключения тестовой среды модуля

4Эффект отладки модуля

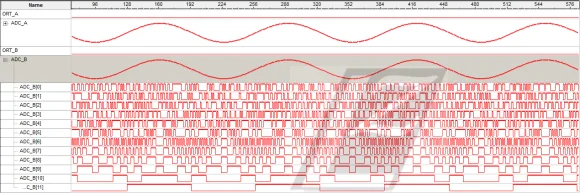

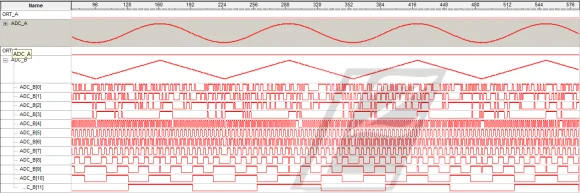

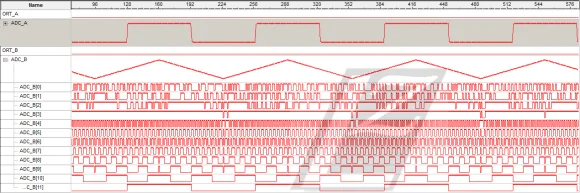

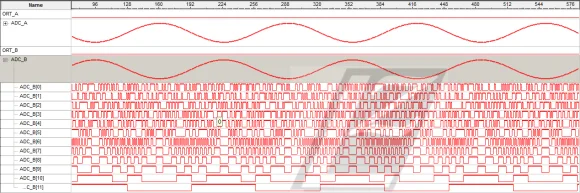

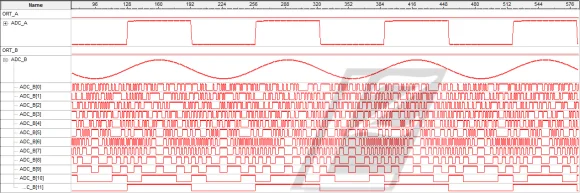

Входная синусоида отдельно 、 квадратная и треугольная волны сигнала, их амплитуды10В, Частота100 кГц. Наблюдение и использование формы волныКвартус IIИнструменты внутриСигнализация IIКоллекцияФорма данных.ADМодульныйЧастота дискретизацииНабор на высокий65 МГц.

Будьте осторожны: входное сопротивление модуля50Ом, поэтому необходимо настроить источник сигнала на привод50Омическая нагрузка, в противном случае входной сигнал уменьшится вдвое.

Изображение эффекта тестирования модуля

5 список доставки
