E-paper 4,2 дюйма E-Ink raw display черный белый двухцветный интерфейс SPI совместимый с Raspberry PiArduinoSTM 400x300

Обзор

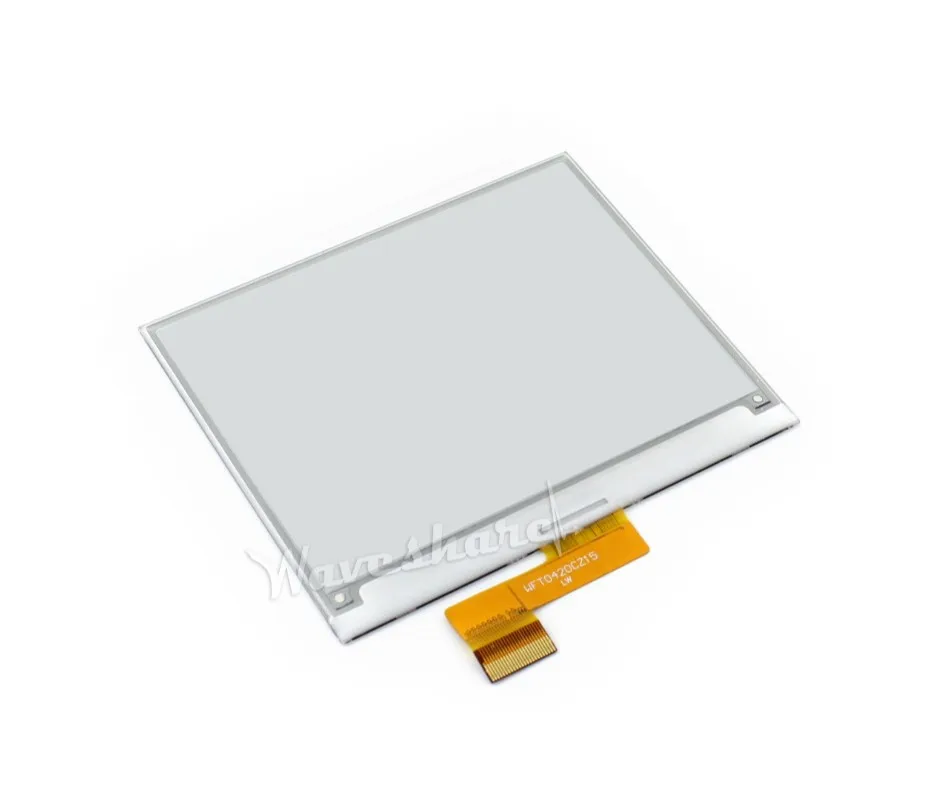

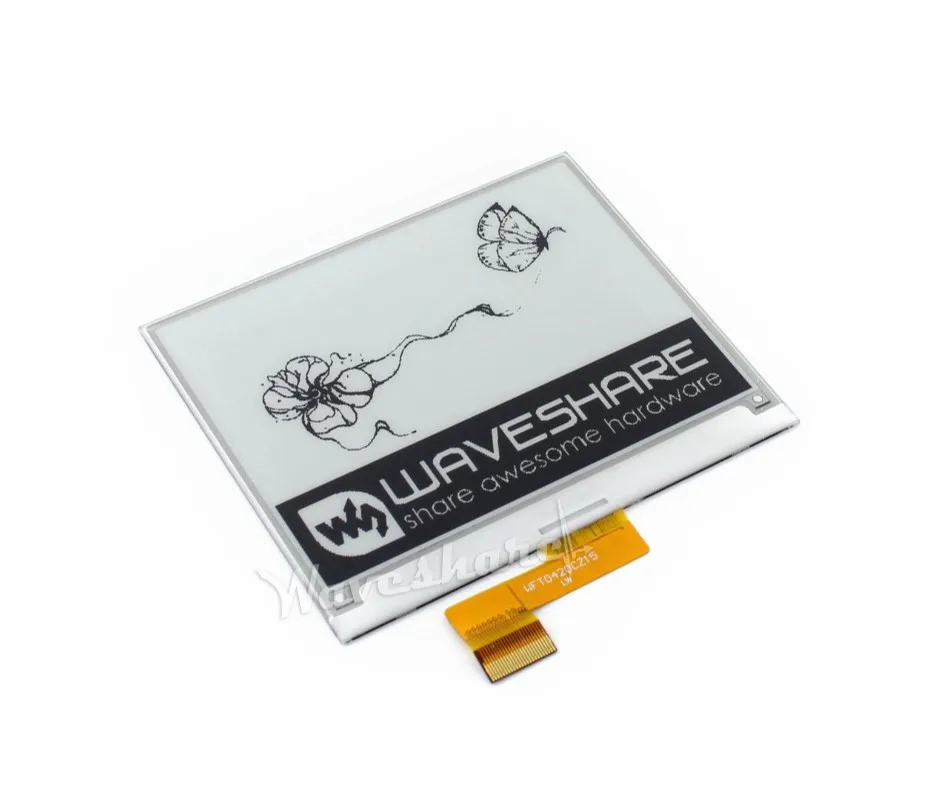

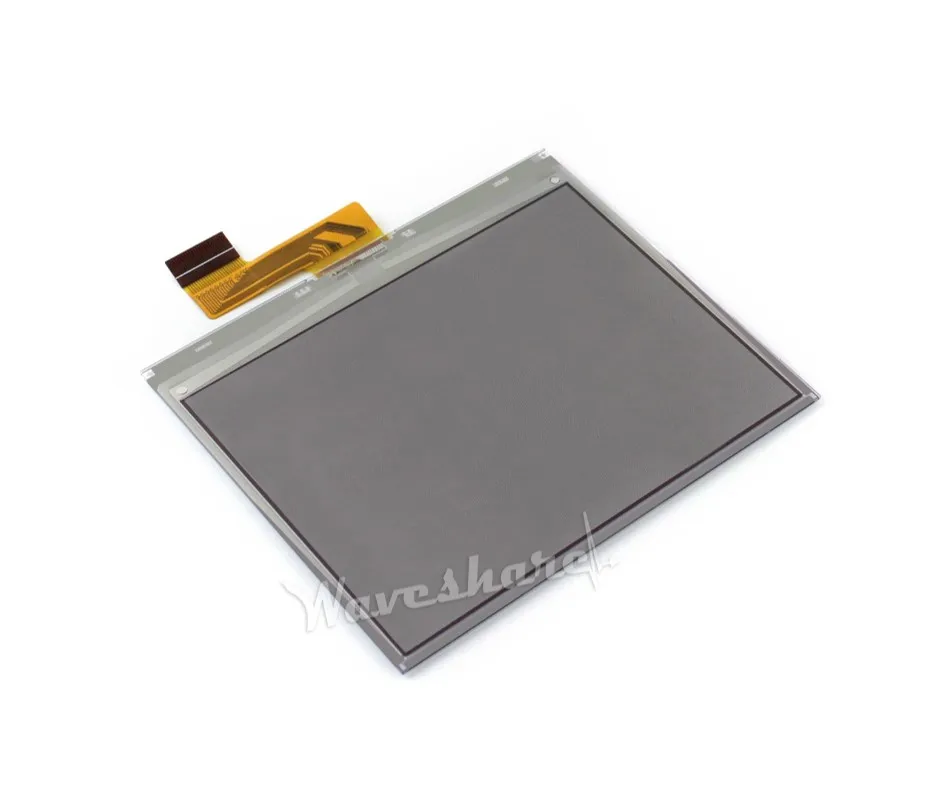

Это E-Ink дисплей, 4,2 дюйма, Разрешение 400x300, со встроенным контроллером, через интерфейс SPI.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

ОсобенностиНет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питанияУльтра низкое энергопотребление, в основном мощность требуется только для освеженияПоставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)Технические характеристикиРабочее напряжение: 3,3 VИнтерфейс: 3-провод SPI, 4-провод SPIРазмер контура: 90,1 мм × 77,0 мм × 1,18 ммРазмер дисплея: 84,8 мм × 63,6 ммТочка шаг: 0,212 × 0,212Разрешение: 400 × 300Цвет дисплея: черный, белыйСерые Весы: 4Время полного обновления: 4sМощность обновления: 26,4 МВт (typ.)Мощность в режиме ожидания: <0,017 МВтУгол обзора: >170 °Ресурсы для развития

Вики:Флуоресцентный

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги (Универсальная)E-Paper Shield (Arduino/NUCLEO)Электронная бумага ESP8266 плата драйвера (WiFi)Электронная бумага ESP32 плата драйвера (WiFi / Bluetooth)E-Paper NB-IoT/GPRS HAT (NB-IoT / eMTC / GPRS)

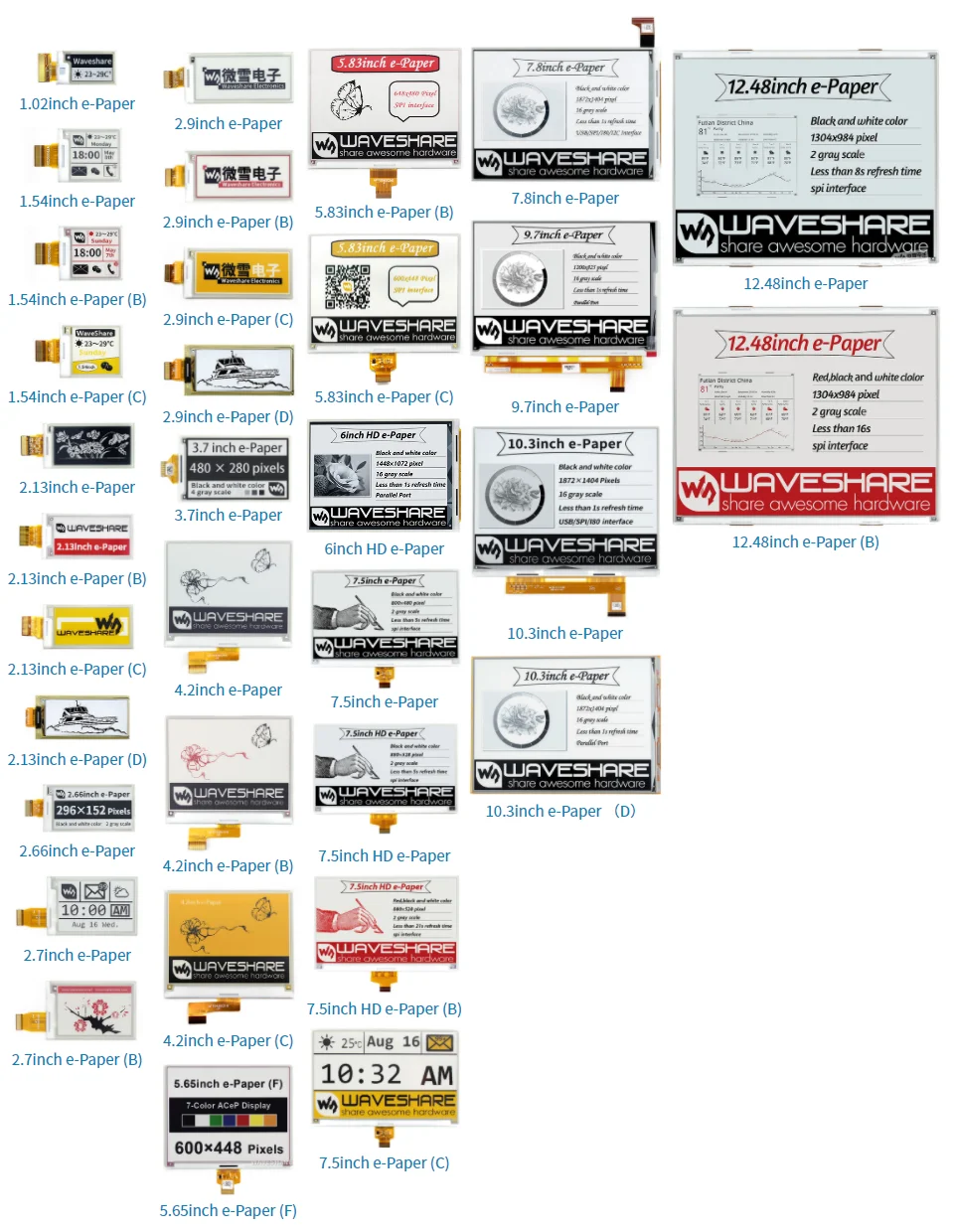

Руководство по выборуНомер деталиЦветаСерые весыРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновления (ов)Частичное обновлениеИнтерфейс1,02 дюймовая электронная бумагаЧерный, белый2128 × 8021,76 × 14,0032,6 × 18,62SPI1,54 дюймовая электронная бумагаЧерный, белый2200 × 20027,60 × 27,6031,8 × 37,32SPI1,54 дюймовая электронная бумага (B)Красный, черный, белый2200 × 20027,60 × 27,6031,8 × 37,38×SPI1,54 дюймовая электронная бумага (C)Желтый, черный, белый2152 × 15227,51 × 27,5131,8 × 37,327×SPI2,13 дюймовая электронная бумагаЧерный, белый2250 × 12248,55 × 23,7159,2 × 29,22SPI2,13 дюймовая электронная бумага (B)Красный, черный, белый2212 × 10448,55 × 23,7159,2 × 29,215×SPI2,13 дюймовая электронная бумага (C)Желтый, черный, белый2212 × 10448,55 × 23,7159,2 × 29,215×SPI2,13 дюймовая электронная бумага (D)Черный, белый2212 × 10448,55 × 23,7159,2 × 29,22SPI2,7 дюймовая электронная бумагаЧерный, белый4264 × 17657,29 × 38,1970,4 × 45,86×SPI2,7 дюймовая электронная бумага (B)Красный, черный, белый2264 × 17657,29 × 38,1970,4 × 45,815×SPI2,9 дюймовый e-БумагаЧерный, белый2296 × 12866,89 × 29,0579,0 × 36,72SPI2,9 дюймовый e-Бумага (B)Красный, черный, белый2296 × 12866,89 × 29,0579,0 × 36,715×SPI2,9 дюймовый e-Бумага (C)Желтый, черный, белый2296 × 12866,89 × 29,0579,0 × 36,715×SPI2,9 дюймовый e-Бумага (D)Черный, белый2296 × 12866,90 × 29,0679,0 × 36,72SPI4,2 дюймовый e-БумагаЧерный, белый4400 × 30084,80 × 63,6090,1 × 77,04×SPI4,2 дюймовый e-Бумага (B)Красный, черный, белый2400 × 30084,80 × 63,6090,1 × 77,015×SPI4,2 дюймовый e-Бумага (C)Желтый, черный, белый2400 × 30084,80 × 63,6090,1 × 77,015×SPI5,83 дюймовая электронная бумагаЧерный, белый2600 × 448118,80 × 88,26125,4 × 99,53,5×SPI5,83 дюймовая электронная бумага (B)Красный, черный, белый2600 × 448118,80 × 88,26125,4 × 99,514×SPI5,83 дюймовая электронная бумага (C)Желтый, черный, белый2600 × 448118,80 × 88,26125,4 × 99,526×SPI6 дюймов HD e-БумагаЧерный, белый161448 × 1072122,40 × 90,60138,4 × 101,8<1Параллельный порт7,5 дюймовый e-БумагаЧерный, белый2800 × 480163,20 × 97,92170,2 × 111,25×SPI7,5 дюймовый e-Бумага (B)Красный, черный, белый2800 × 480163,20 × 97,92170,2 × 111,216×SPI7,5 дюймовый e-Бумага (C)Желтый, черный, белый2640 × 384163,20 × 97,92170,2 × 111,216×SPI7,8 дюймовый e-БумагаЧерный, белый161872 × 1404158,18 × 118,64173,8 × 127,6<1Параллельный порт9,7 дюймовый e-БумагаЧерный, белый161200 × 825202,8 × 139,43218,8 × 156,43<1Параллельный порт10,3 дюймовый e-Бумага (D)Черный, белый161872 × 1404209,66 × 157,25227,7 × 165,8<1Параллельный порт12,48 дюймовая электронная бумагаЧерный, белый21304 × 984252,98 × 190,90261,5 × 211,0<8×SPI12,48 дюймовая электронная бумага (B)Красный, черный, белый21304 × 984252,98 × 190,90261,5 × 211,0<16×SPI

Посылка

Вес:0,017 кг
