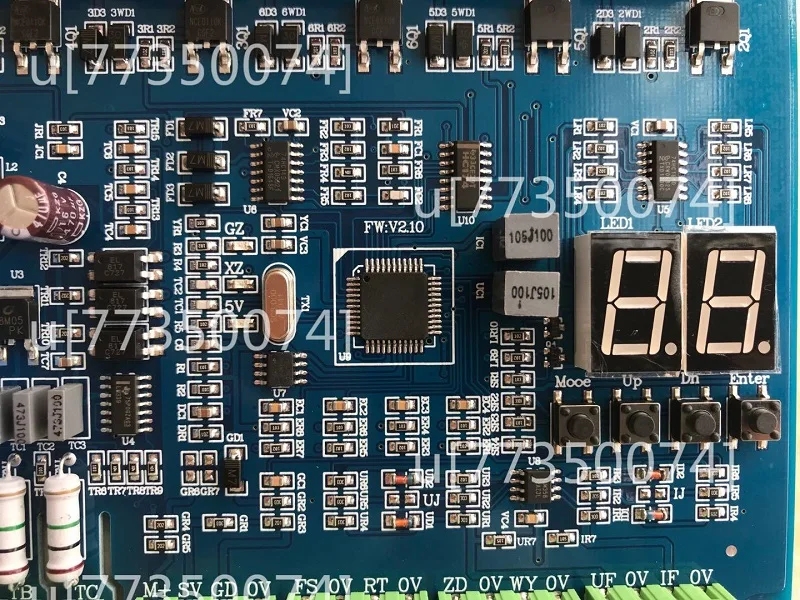

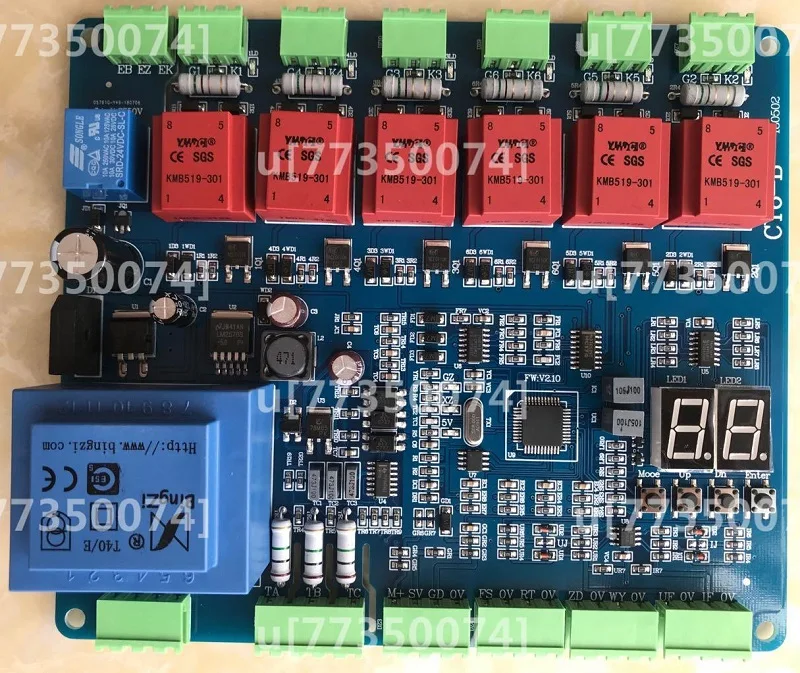

Бренд newCY06BUniversal SCR цифровой контроль фазового сдвига ТРИГГЕРНАЯ плата
Технология useSMTPatch, функция устанавливается ключом, экономит после отключения питания, блок питания adoptsLM2576Switching regulator chip, высокая эффективность преобразования, очень низкая теплотворная способность, три профилактических меры принимаются на поверхности и дне всей доски, пыленепроницаемые, влагостойкие, антикоррозийные и т. Д., небольшая теплоотдача от работы всей пластины, длительный срок службы.
1. Рабочее напряжение линии основной цепи: ≤ 800(50 Гц)
2. Блок питания: single-phase220V; Электрическая currentA≤ 0.15A
3. Синхронный сигнал: Трехфазная изоляция, без синхронного трансформатора, прямой inputAC10V AC450V,50 Гц
4.Потенциометр ≥ 2,2 K
5. Отзывы о напряжении: DC0 DC0 5V,DC0∽ 10V default0Alibaba 5V(Изменение короткого контакта)
6. Отзывы о токе сигнала: DC05мв 75мв,DC0∽ 5VDefault05мв 75мв(Изменение короткого контакта
7. Реле охранной сигнализацииВнедрить
8. Импульсный выход: 6-канальный изолированный выход импульсного импульса с модуляцией;Может быть срабатывает directly6individual5000AThe следующие Тиристоры.
9. Функция мягкого пуска; Время запуска 0 ~60 секунд, настраиваемый.
10. Открытая петля, замкнутая петля, трансформация
11. Стабилизация напряжения и ограничение тока, ограничение постоянного тока и напряжения, трансформация, защита от избыточного давления
12. Внешний импульсный интерфейс
13. Размер платы: 155 мм * 180 мм * 50 мм

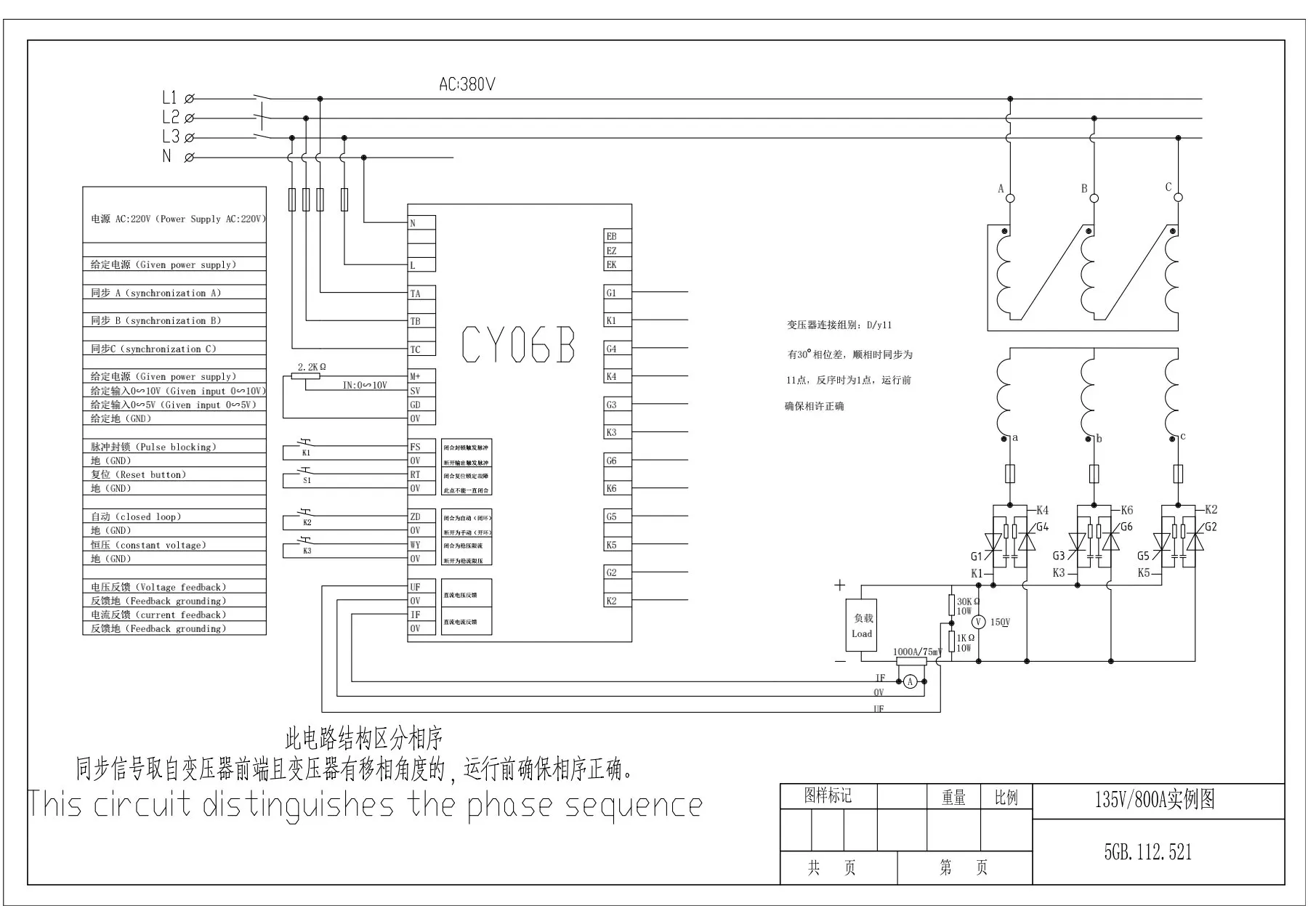

Практическая схема:

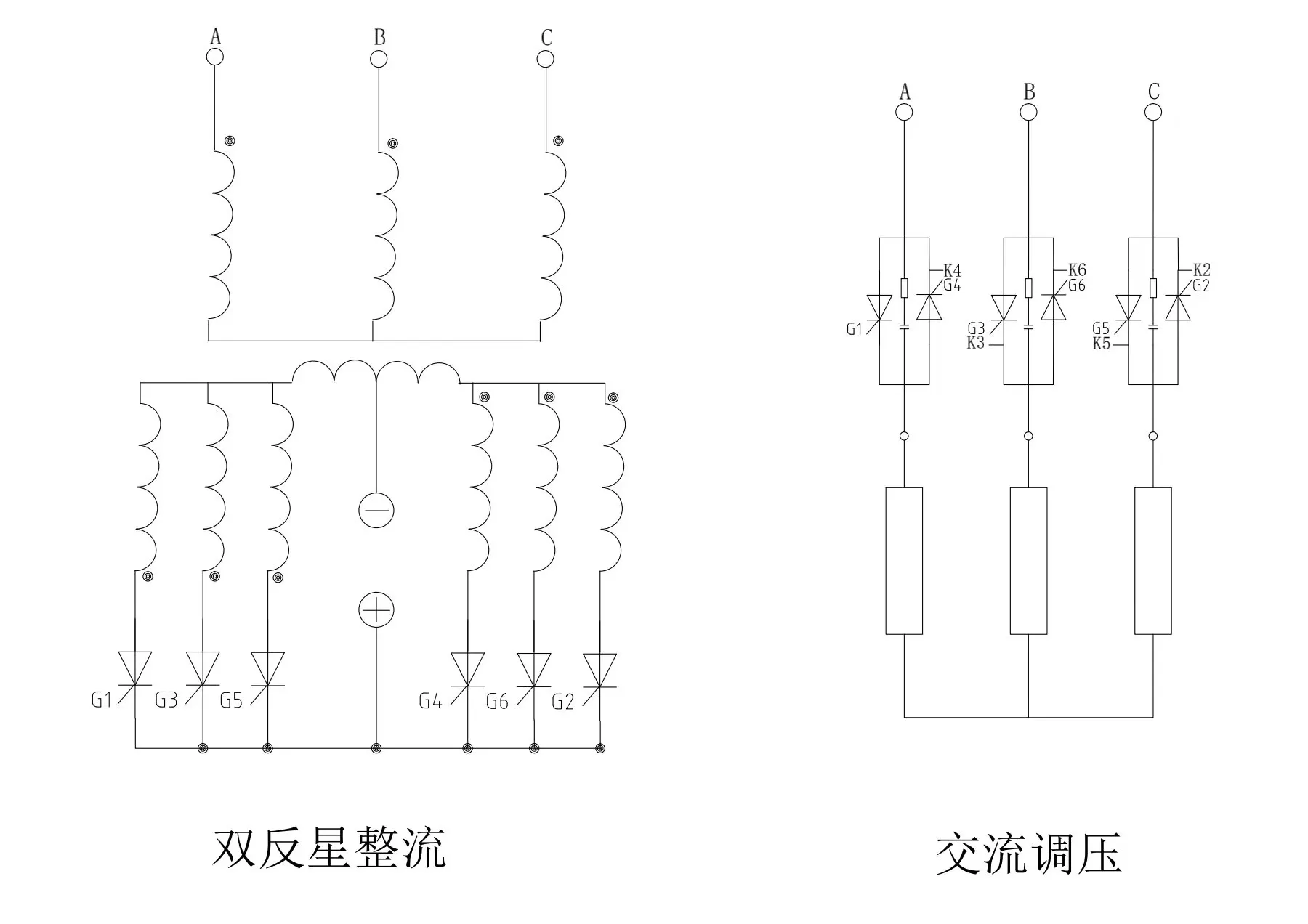

Двойная анти-звезда Контролируемая схема выпрямления с сбалансированной доской reactance.
Трехфазный полуволновой выпрямитель (контур нулевого выпрямителя)

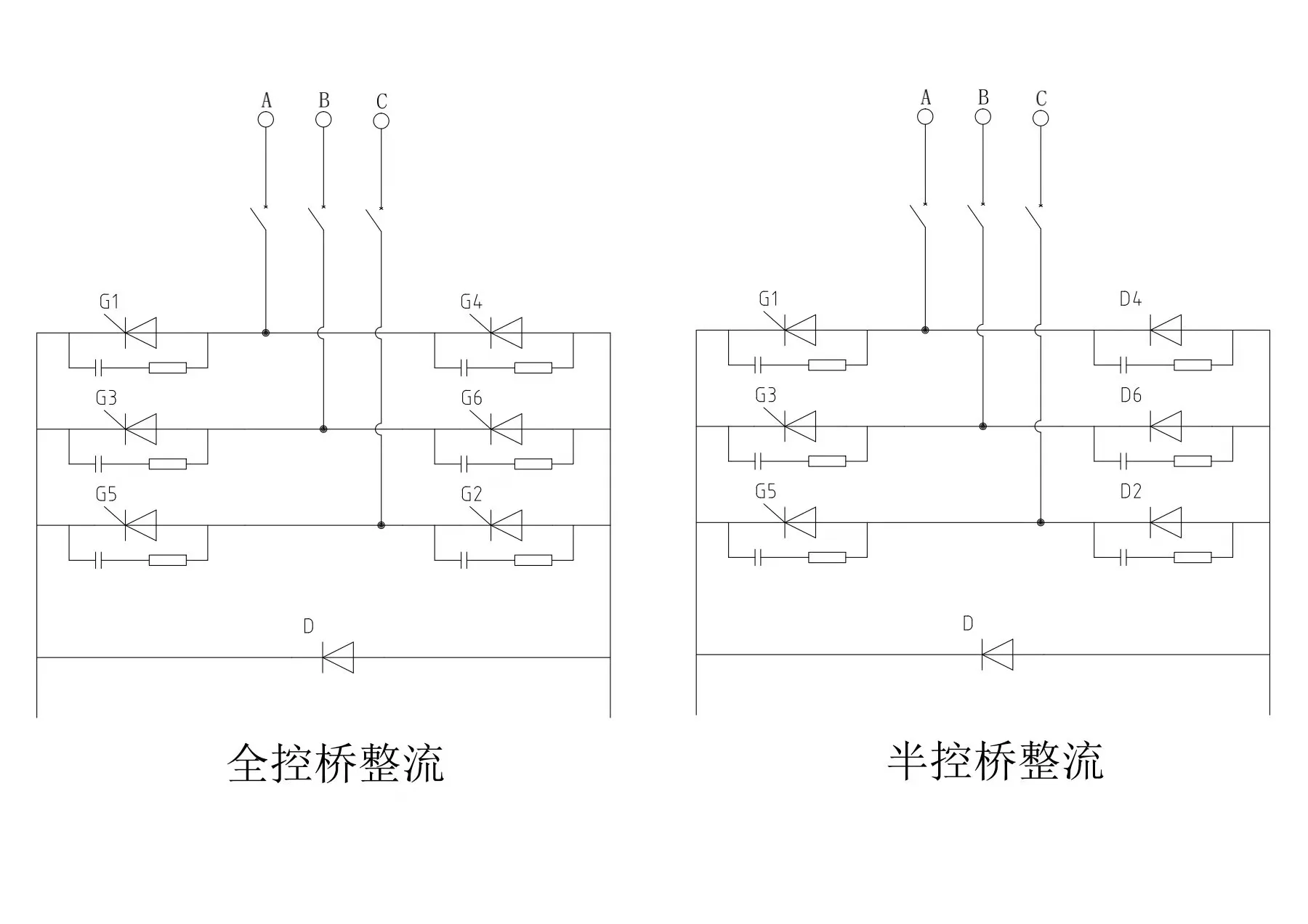

Трехфазный полностью контролируемый мост управляемый выпрямитель цепи
Регулирование напряжения переменного тока на основной стороне трансформатора, вторичный диодный выпрямитель цепи
Трехфазный полууправляемый мост управляемый выпрямитель цепи
Трехфазное регулирование напряжения переменного тока и т. Д.
