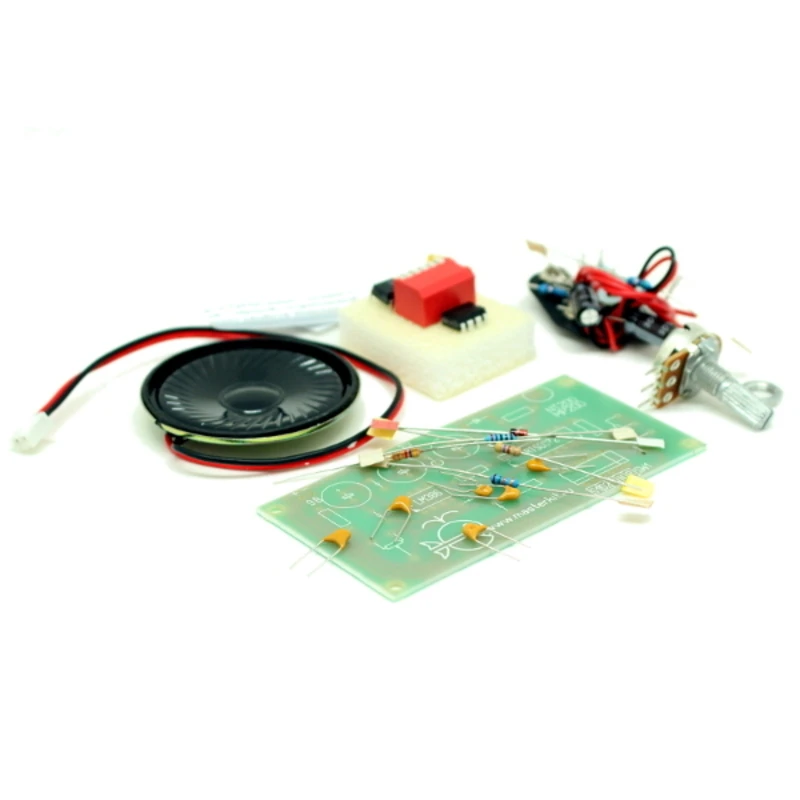

Этот недорогой набор собирается буквально за 15 минут и предназначен для изменения голоса. Т.е поднимает тон вашего голоса превращая его в "мультяшный" или наоборот тон вашего голоса можно установить очень низким - мужской бас. Дополнительная настройка придаст металлический окрас вашему голосу, и он станет похож на голос робота. Это и есть технология изменения голоса в реальном масштабе времени. Данное устройство – прекрасная возможность для начинающего радиолюбителя применить свои теоретические знания на практике. Он будет интересен и полезен для знакомства с основами электроники и получения опыта сборки устройств. Данное устройство предназначено для использования только в развлекательных целях.
Напряжение питания постоянное, В
+6…9
Ток потребления макс., мА
16…22
Размеры печатной платы, мм
90 х 45
Вес
77
Инструкция
Инструкция
Устройство собрано на двух микросхемах: D1-LM386 и D2-RTS0072B. LM386 – усилитель низкой частоты. RTS0072B – специализированная микросхема фирмы "Realtek" известная как «Voice Changer». Это цифровая микросхема содержащая модуль АЦП, модуль цифровой обработки и модуль ЦАП. В зависимости от установок DIP – переключателя в D2 происходит смещение спектра входного голосового сигнала или искажение его до «голоса робота».

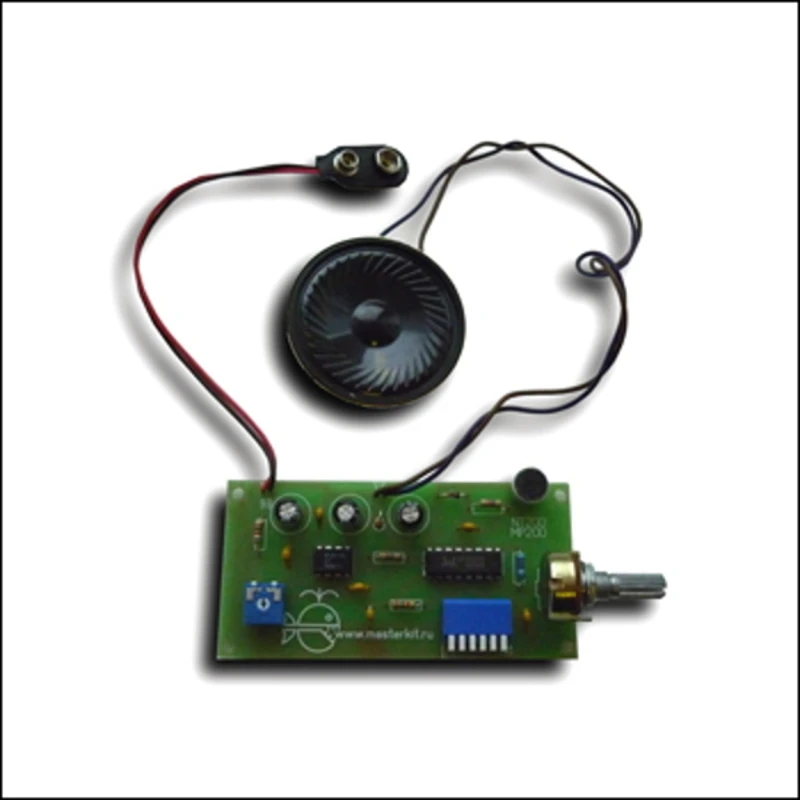

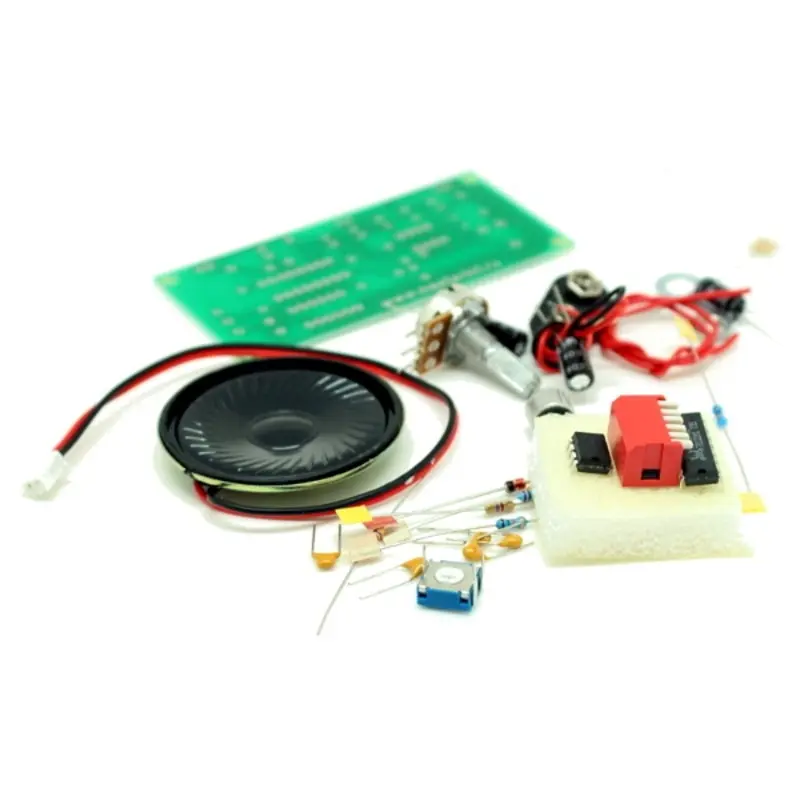

Конструкция устройстваКонструктивно устройство выполнено на односторонней печатной плате из фольгированного стеклотекстолита размером 90х45мм.
Дополнительная информацияDIP переключатель – предназначен для установки режима синтеза (изменения) голоса: S1,S2 – комбинация этих переключателей повышает или понижает голос согласно таблице:
S1
S2
голос
частота*
* Например, если на вход подать частоту 1 кГц на выходе получим… S – включает режим изменения высоты голоса с помощью только переменного резистора R8. N – отключает любое изменение голоса. Устройство работает как микрофонный усилитель. R – включает режим «Голос робота» SW1 – включает питание модуля. Переменный резистор R8 – плавно регулирует высоту голоса при включенном SEL. Подстроечный резистор R4 – регулирует громкость «голосовой маски».
Схема
1. Подключите к устройству источник питания постоянного напряжения +9В согласно маркировке на печатной плате. Внимание! Неправильная полярность питания может повредить устройство!
2. Опустите рычажок SW1 DIP-переключателя в нижнее положение. Вы включите устройство.
3. Изменяя положения остальных рычажков DIP-переключателя согласно таблице попробуйте что-нибудь произнести в микрофон. Из громкоговорителя вы услышите ваш изменённый голос.
Оформляете заказ на сайте, выбираете способ доставки из предложенных, стоимость доставки рассчитается автоматически.
Установите постоянный резистор Rh номиналом 10 кОм параллельно крайним выводам переменного резистора R8.
Есть в наличии, заказывайте. Перечень компонентов можно увидеть в инструкции https://cloud.mail.ru/public/4569/5w8xwoc6D
Делайте заказ
Отдельно плата не продается.
Есть, Перечень можете скачать тут https://cloud.mail.ru/public/4569/5w8xwoc6D
В наборе есть инструкция. Если все собрать без ошибок устройство начинает работать сразу и не требует настройки.
Будет. Если необходимо увеличить громкость используйте усилитель. Например BM2037M https://masterkit.ru/shop/2563690
3-4 дня. Все зависит от выбранного вами способа доставки.
Такой возможности нет
Перед установкой постоянных резисторов, номинал необходимо контролировать с помощью мультиметра.
Либо неисправен микрофон. Либо перепутана полярность его подключения.
