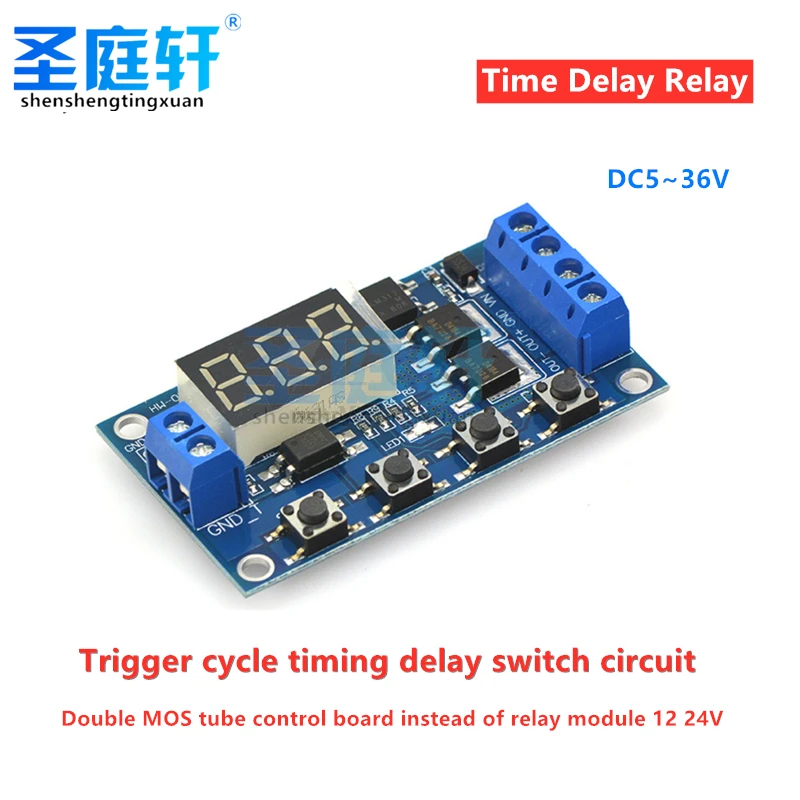

LED реле задержки времени, 12 В постоянного тока, 24 В

Особенности и использование модуля:

1. Быстрое и частое переключение высокочастотной цепи, неограниченное время переключения;2. Не будет шума во время включения и выключения, без искры, без электромагнитных помех;3. Срок службы больше, чем у обычных электромагнитных реле;4. Используя двойной МОП-параллельный активный выход, внутреннее сопротивление ниже, ток больше, мощность сильная, 15а, 400 Вт при комнатной температуре, которая отвечает использованию большинства оборудования;5. Часто используются для управления двигателями, светильник, светодиодный светильник полоски, двигатели постоянного тока, миниатюрный водяные насосы, электромагнитные клапаны и т. д., а также через этот модуль, вы можете с легкостью управлять этими устройствами, очень удобно.

Режим работы:

Режим P1: после срабатывания сигнала, реле включается для времени OP, а затем выключается; В течение времени OP, следующие операцииP1.1: Сигнальные триггеры недопустимы сноваP1.2: сигнал срабатывает снова для повторного использованияP1.3: сигнал снова сбрасывается, реле отключено, и время остановлено;P1.4: Задержка включения питания без запускаP-2: подайте сигнал триггера, после выключения реле время CL, реле включено время OP, после завершения синхронизации, реле выключено;P3.1: подайте сигнал триггера, после того, как реле включит время OP, реле выключает время CL, а затем циклирует вышеуказанные действия, И сигнал снова приводится в цикле, реле выключено, и время остановлено; Количество циклов (LOP) Может быть установлен;P3.2: после включения питания не требуется триггерный сигнал, реле включается во время работы, реле выключает время CL, и вышеуказанные действия циклируются; количество циклов (ЛОП) может быть установлено;P-4: Функция удержания сигнала, если есть сигнал триггера, время очищено, и реле остается включено; Когда сигнал исчезает, реле выключено после синхронизации OP; когда есть другой сигнал во время синхронизации, время очищается;

Параметры продукта:

1: Рабочее напряжение: 5 В-36 В постоянного тока;2: источник сигнала триггера: высокоуровневый триггер (DC 3,0 V-24V) заземление сигнала и заземление системы не являются общей почвой для улучшения способности системы от помех (вы также можете короткое замыкание общей земли самостоятельно)3: Выходная мощность: постоянный ток 5 В-36 В постоянного тока, постоянный ток 15 А при нормальной температуре, мощность 400 Вт! При дополнительных условиях охлаждения максимальный ток может достигать 30A.4: Ток покоя: 15 мА5: Услуги жизни: неограниченный переключения; Рабочая температура: от-40 до 85 ℃; Размер: 6,0*3,4*1,2 см6: с изоляцией оптопары, повышенной устойчивостью к помехам, промышленной печатной платой, заданные параметры будут запоминаться навсегда после выключения питания.

Обратите внимание:

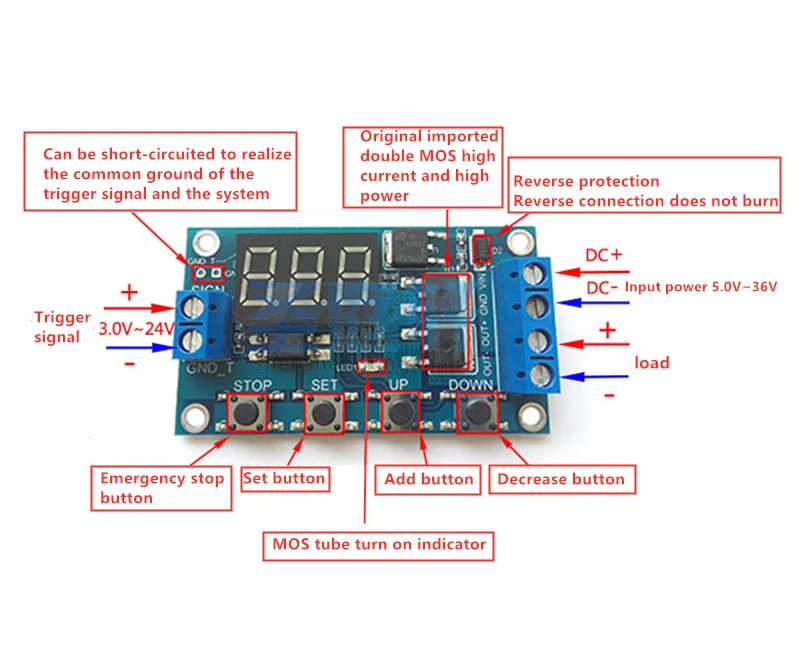

Модуль является активным выходным напряжением, а напряжение на выходе (нагрузка) равно напряжению на входе (5 В постоянного тока-36 в).Они «DC +» и «load' +» полюсы внутри коротки, но они «DC-» и «Загрузка»-«полюсы не могут быть коротко замыканы во время использования, В противном случае нагрузка не будет контролироваться для включения и выключения, что эквивалентно нагрузке, поскольку она всегда работает.

Диапазон времени

0,1 секунд (минимум) ~ 999 минут (максимум) с плавной регулировкой

Как выбрать диапазон времени:

После установки значения параметра в интерфейсе выбора режима, выберите диапазон синхронизации коротким нажатием кнопки остановки;XXX. Десятичная точка находится в одном месте, диапазон времени: от 1 секунды до 999 секундX X.X Десятичная точка находится в десятый место, диапазон времени: 0,1 во-вторых ~ 99,9 секундX. Полная Десятичная точка, диапазон времени: от 1 минуты до 999 минутНапример, если вы хотите, чтобы установить OP до 3,2 секунд, затем переместите знака после запятой, относящиеся к х цифры, цифровая трубка отображает 03,2Описание параметра: OP on time, CL off time, LOP cycle times (1-999 раз, "---" означает бесконечные циклы)Эти параметры независимы друг от друга, но эти параметры разделяются всеми режимами. Например, когда в режиме on-time OP установлено 5 секунд в P1.1, и пользователь хочет переключиться в режим P1.2, затем введите P1.2 для установки соответствующих параметров, ОП также будет 5 секунд;В главном интерфейсе (display 000), коротком нажатии кнопки SET, он будет отображать OP (CL, LOP) и соответствующее время XXX;Если есть только операционная система (например, P1.1, P1.2, P1.3) Время в режиме, то короткое нажатие кнопки SET будет отображать только операционную систему и соответствующее время;Если есть OP, CL, LOP в режиме (например, mode P3.1, P3.2), кнопка короткого нажатия будет отображать OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время;После настройки режима, вы можете легко просмотреть параметры, установленные в режиме тока, нажав кнопку set на главном интерфейсе, что очень удобно!

Как установить параметры

1. Сначала Определите режим работы реле;2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс) «нажмите кнопку SET в течение 2 секунд и отпустите», введите интерфейс выбора режима, Выберите режим, который нужно установить (P1.1 ~ P-4) коротким нажатием кнопки вверх и вниз;3. После выбора режима, который будет установлен (например, P3.2), короткое нажатие, чтобы установить соответствующие параметры, тогда параметры будут мигать (OP ON time, CL OFF time, номер цикла LOP ("--" означает бесконечные циклы), Отрегулируйте значение параметра вверх и вниз, Поддерживайте Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение на 1 единицу); После установки значения параметра, короткое нажатие кнопки «стоп», чтобы выбрать положение десятичной точки, выберите диапазон времени (Соответствующего времени составляет 0,1 секунд до 999 минут); Короткое нажатие на кнопку «установить», чтобы установить следующий параметр в текущем режиме процесс такой же, как и выше;4. После установки параметров выбранного режима, нажмите кнопку SET в течение 2 секунд, а затем отпустите, режим set в настоящее время будет мигать, а затем вернуться к основному интерфейсу, установка параметров успешно, очень простая!Основной интерфейс: «000» (без запятой) отображается, когда реле не работает, и Десятичная точка очень ясна, когда реле работает!Интерфейс выбора режима: Нажмите и удерживайте кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы выйти, вернитесь к основному интерфейсу, очень просто!
