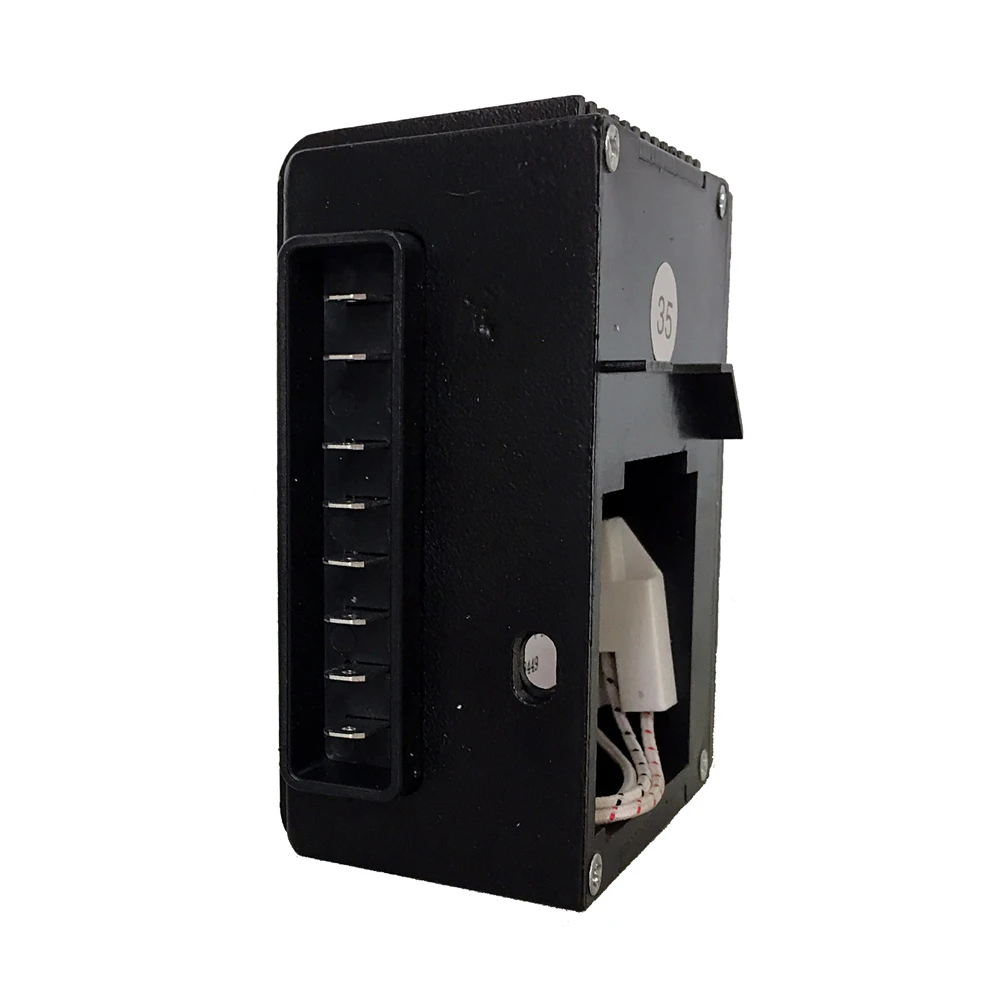

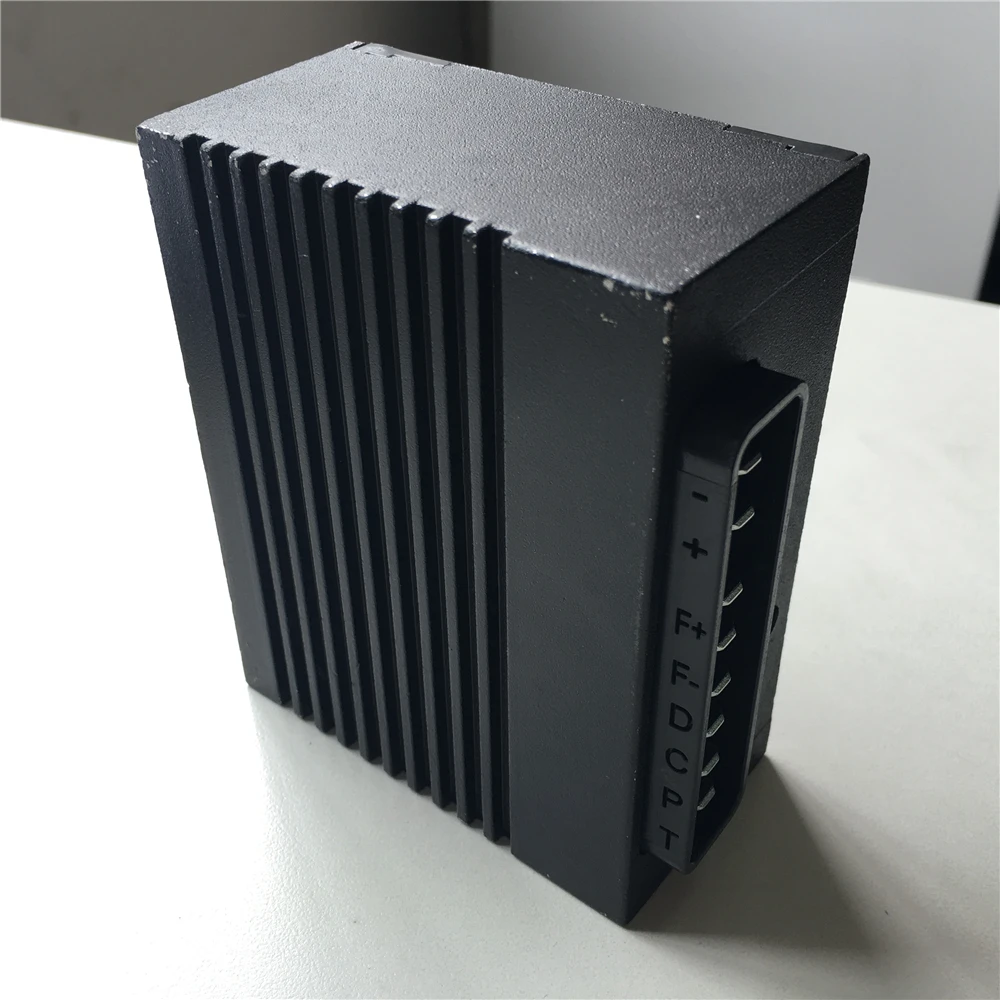

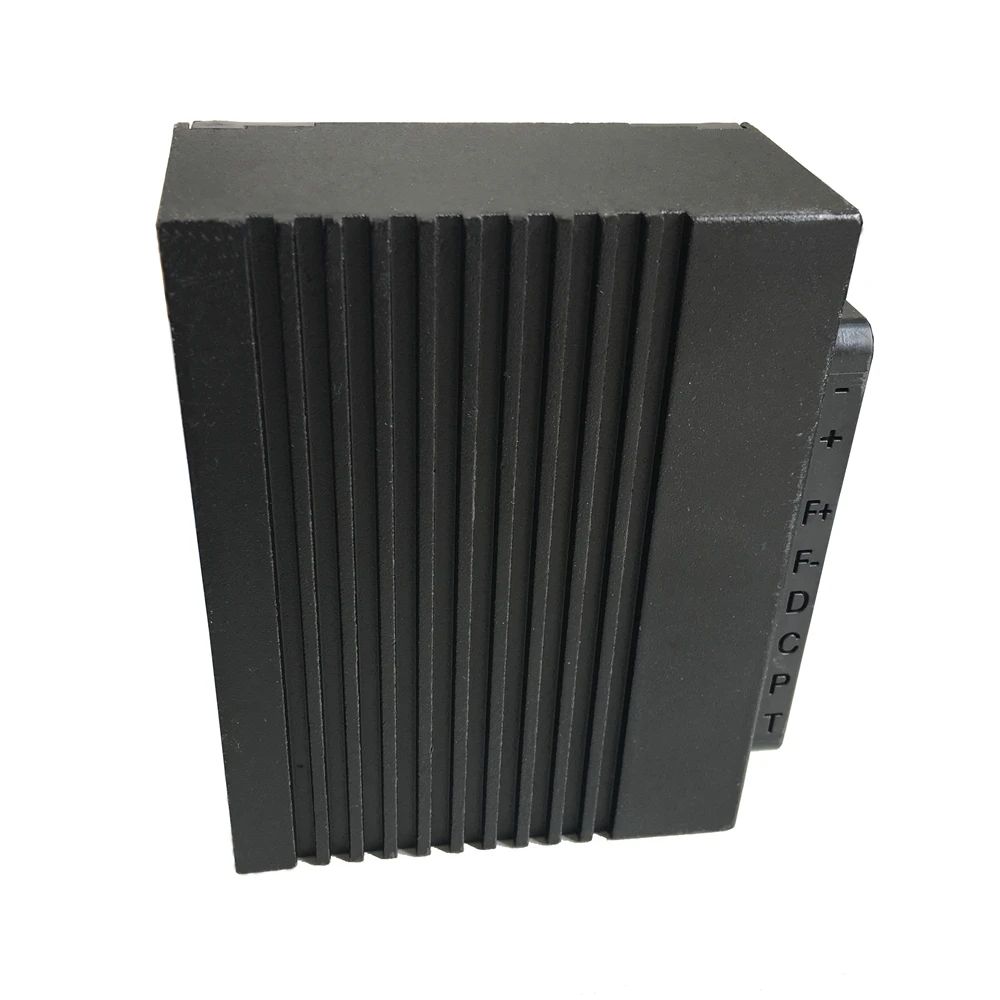

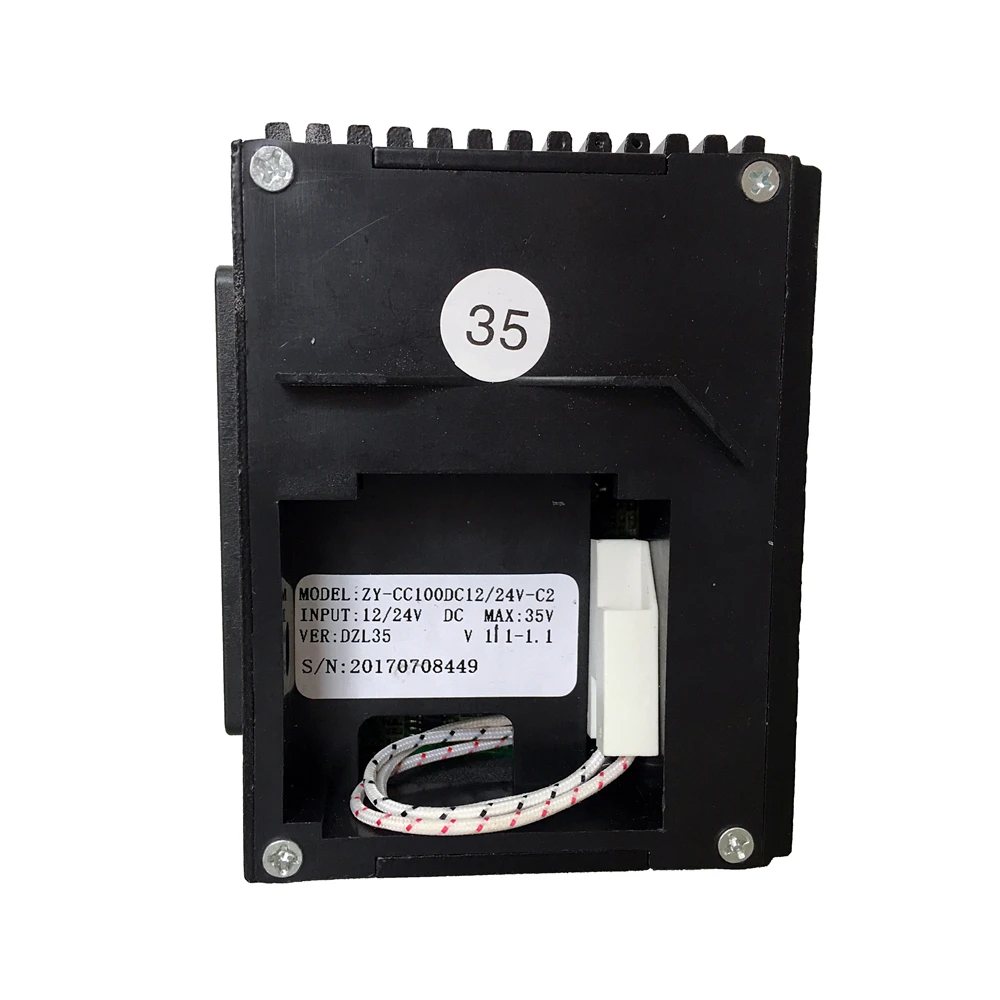

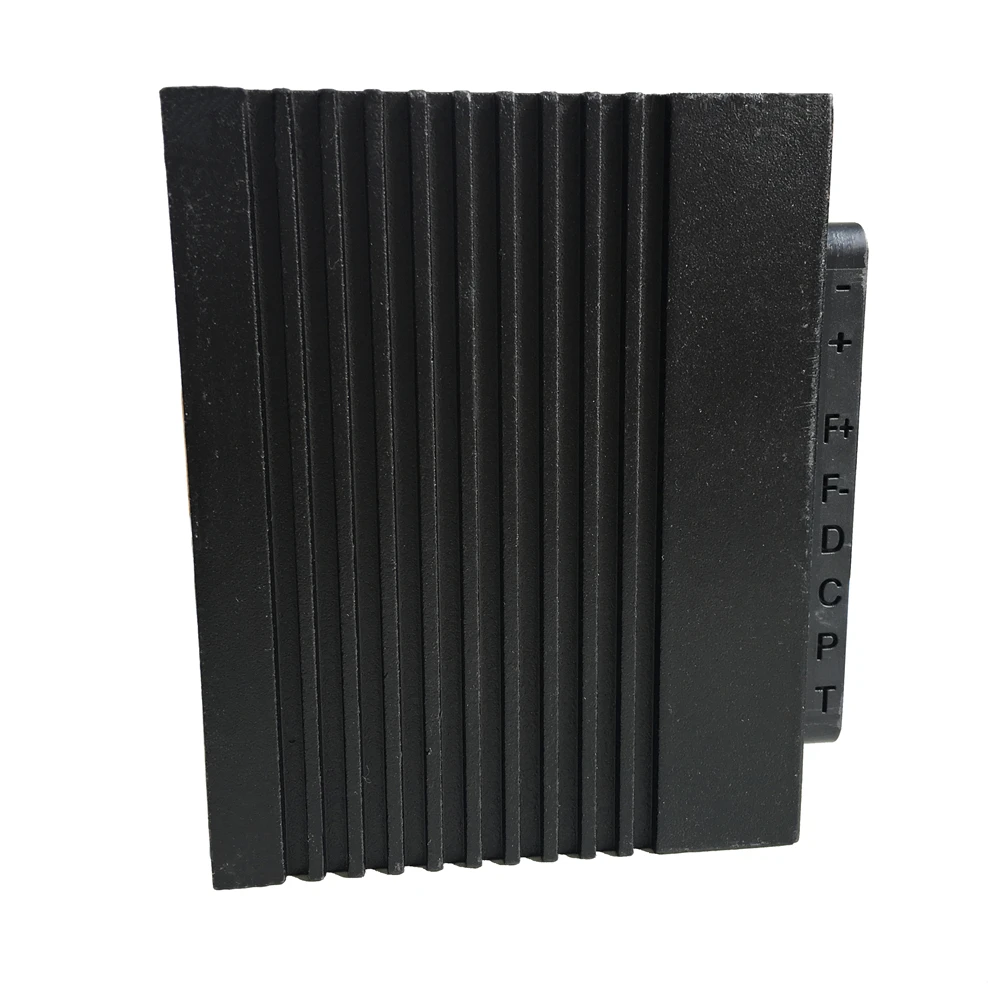

Контроллер бесщеточного двигателя постоянного тока FS THERMO QDZH, сменный компрессор BD35F, Электрический бокс-драйвер, контроллер скорости bldc

Этот товар поставляется толькоЭлектрический блок управления.

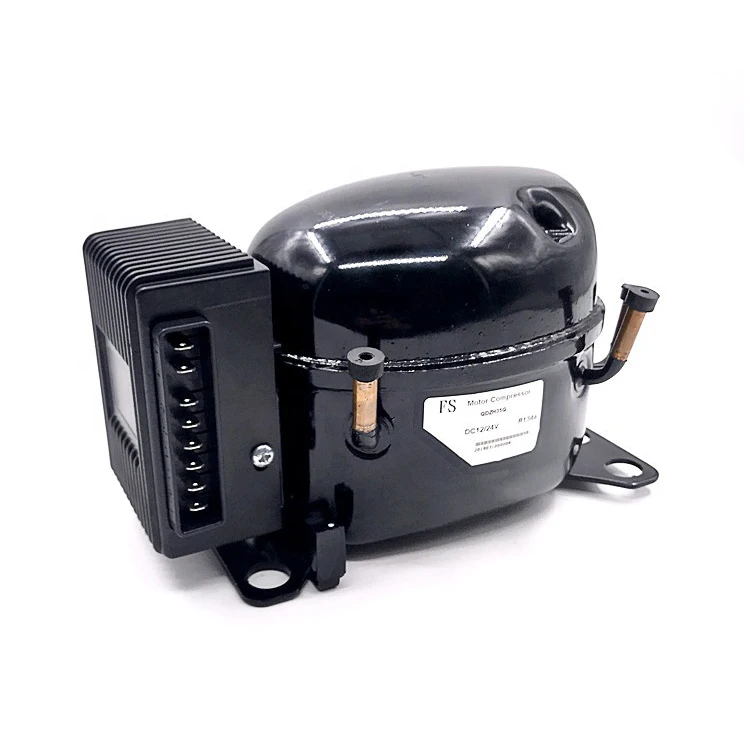

Если вы хотите полный комплект, включая компрессор с блоком управления,

Нажмите на фото ниже.

УстановитеБлок управленияС профессиональной инструкцией.

Электронный блок представляет собой устройство двойного напряжения. Это означает, что один и тот же блок может использоваться как в системах питания 12 В, так и 24 В. Максимальное напряжение 17 в для системы 12 В и 31,5 в для системы питания 24 В. Макс. Температура окружающей среды 55 °C. Электронный блок имеет встроенную термозащиту, которая приводится в действие и прекращает работу компрессора, если температура электронного блока становится слишком высокой.

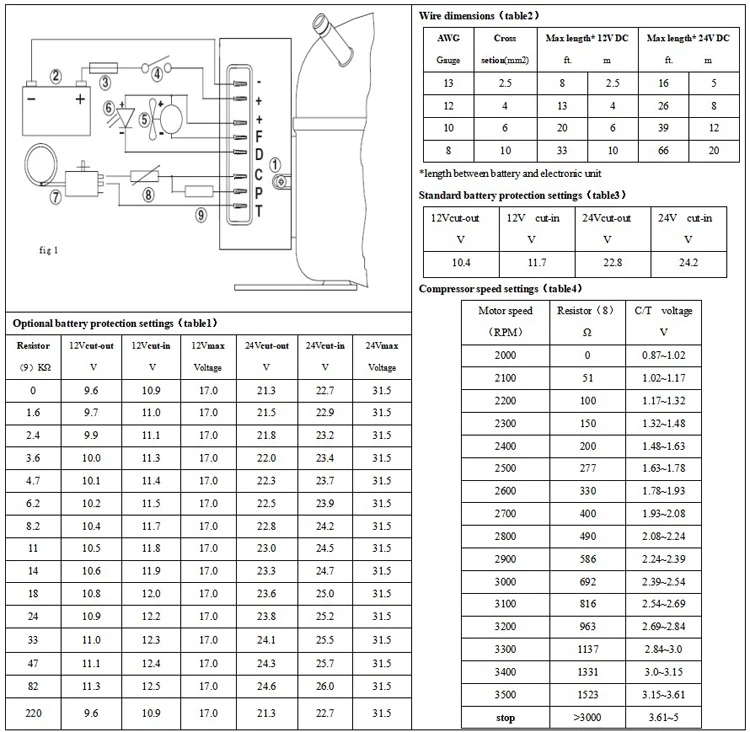

Установка (рис. 1)

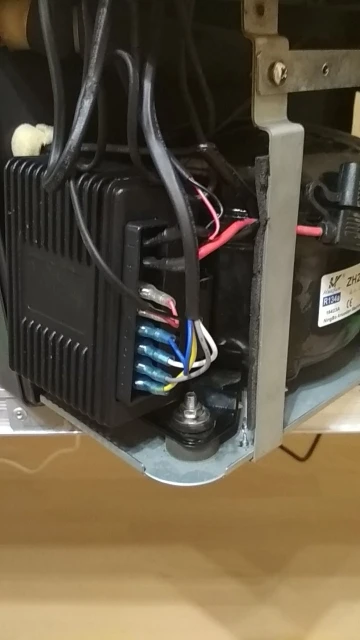

Подключите Клеммную вилку от электронного блока к клемме компрессора. Установите электронный блок на компрессор, защелкнув крышку над головкой винта (1).

Источник питания (рис. 1)

Электронный блок всегда должен быть подключен непосредственно к аккумуляторным столбам (2). Подключите плюс к + и минус к-, иначе электронный блок не будет работать. Электронный блок защищен от обратного подключения аккумулятора. Для защиты установки предохранитель (3) необходимо установить в + кабель как можно ближе к аккумулятору. Рекомендуется предохранитель 15А для предохранителя 12В и 7,5а для цепей 24В. При использовании основного выключателя (4) его следует рассчитывать на ток мин. 20А. Размеры провода в таблице. Необходимо соблюдать требования 2. Избегайте дополнительных перерывов в системе повышения мощности, чтобы предотвратить падение напряжения от влияния на настройку защиты батареи.

Защита аккумулятора (рис. 1)

Компрессор останавливается и снова запускается в соответствии с установленными ограничениями напряжения, измеренными на + и-клеммах электронного блока. Стандартные настройки для систем питания 12 В и 24 В появляются из таблицы. 3. Другие настройки (таблица. 1) являются необязательными, если между клеммами C и P установлено соединение с резистором (9).

Термостат (рис. 1)

Термостат (7) соединяется между клеммами C и T. Без какого-либо резистора в цепи управления компрессор с электронным блоком будет работать с фиксированной скоростью 2000 об/мин при включении термостата. Другие фиксированные скорости компрессора в диапазоне от 2000 до 3500 об/мин можно получить при установке резистора (8) для регулировки напряжения (v) цепи управления. Значения резистора для различных скоростей двигателя появляются из таблицы. 4.

Вентилятор (опционально, рис. 1)

Между клеммами + и F можно подключить вентилятор (5). Подключите плюс к + и минус к F. Поскольку выходное напряжение между клеммами + и F всегда регулируется до 12 В, вентилятор 12 В должен использоваться как для систем питания 12 В, так и 24 В. Выход вентилятора может обеспечивать постоянный ток 0,5 Aavg. Во время старта допускается более высокий ток в течение 2 секунд.

Светодиодный (опционально, рис. 1)

Между клеммами + и D можно подключить светодиод 10 мА (светодиодный ОД)(6). В чехол электронный блок фиксирует операционную ошибку, Диод будет мигать несколько раз. Количество вспышек зависит от того, какая операционная ошибка была записана. Каждой вспышки хватит на 1/5 секунды. После фактического количества вспышек будет задержка без Вспышек, так что последовательность для каждой записи ошибок повторяется каждые 3 минуты.

Таблица 5

Количество вспышек

Тип ошибки

1

Защита аккумулятора от выключения (напряжение находится вне настройки выключения).

2

Выключение потока вентилятора (вентилятор загружает электронный блок более чем 1Apeak).

3

Ошибка запуска двигателя (ротор заблокирован или перепад давления в системе охлаждения слишком высокий (>6 бар)

4

Погрешность минимальной скорости двигателя (если холодильная система слишком сильно нагружена, двигатель не может поддерживать минимальную скорость 1850 об/мин или контроллер не может найти положение ротора).

5

Тепловое отключение электронного блока (если холодильная система слишком сильно нагружена или если температура окружающей среды высокая, электронный блок будет работать слишком горячим (температура корпуса> 75 °C).

6

Ошибка аппаратного обеспечения контроллера (контроллер обнаруживает аномальные параметры).

Техническое превосходство:

1. Контроллер повышающего регулятора с использованием скоростного компрессора, электрического компрессора для уменьшения потери меди; Уровень инвертора не будет принят после способа износа чоппера для уменьшения износа контроллера, одновременно повышают эффективность работы двигателя постоянного тока; Использование контроллера низкой мощности энергосберегающих устройств и программных технологий, Таким образом, контроллер статического энергопотребления <3 мА ~ 5 мА (вход 12 В ~ 30 В постоянного тока).

2. Контроллер тока с многоуровневыми функциями управления, наибольшая выходная мощность 150 Вт, в соответствии с изменениями в компрессоре нагрузки-кондиционирования для достижения ограничения скорости выходной мощности.

Примечания:

1. Контроллер питания, пожалуйста, прочитайте инструкцию; И проверьте правильность подключения, неправильное подключение может повредить контроллер;

2. Контроллер не может быть больше значения входного напряжения постоянного тока 35 В.
