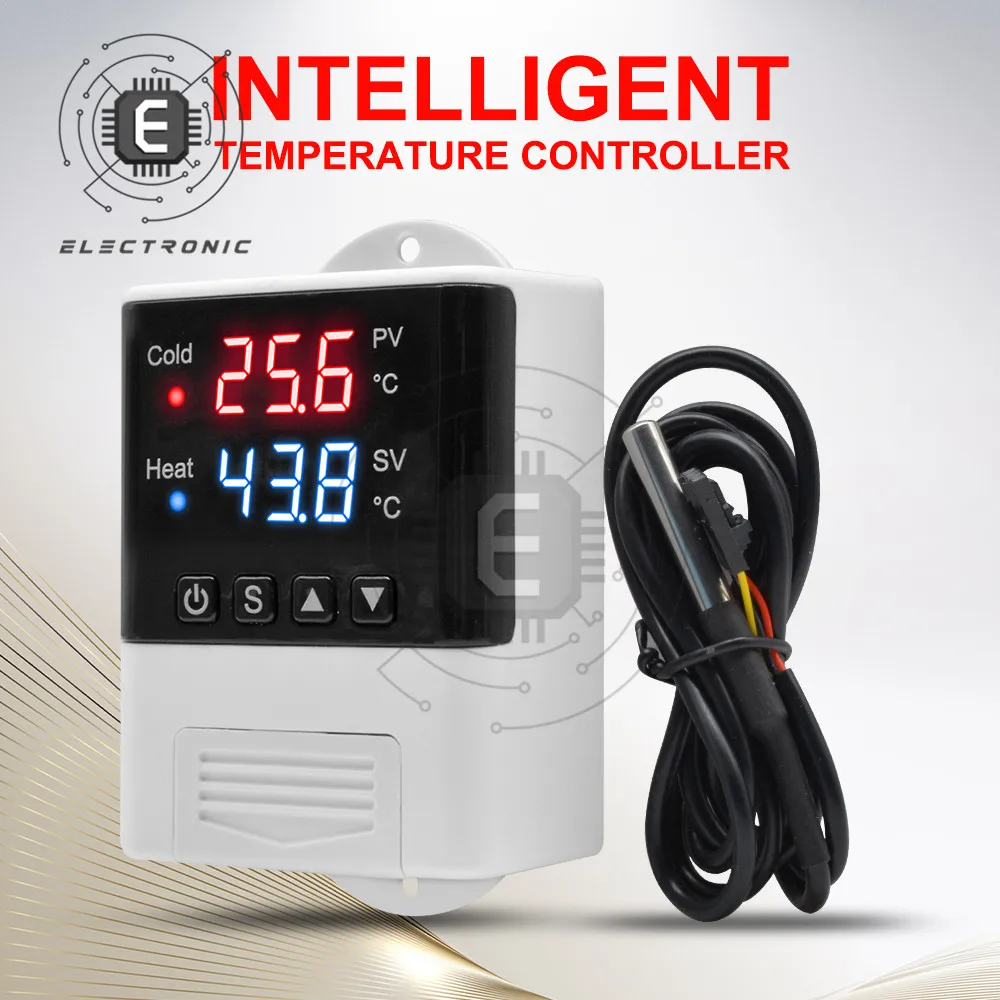

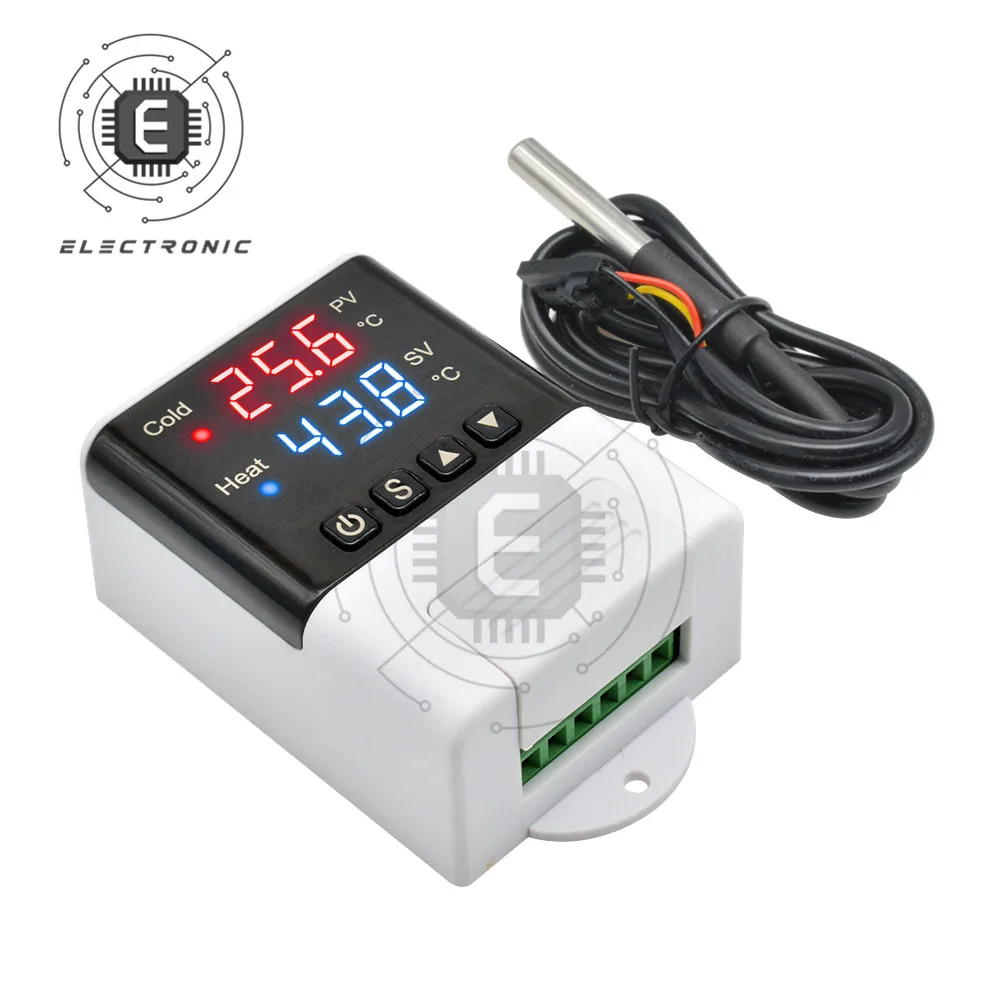

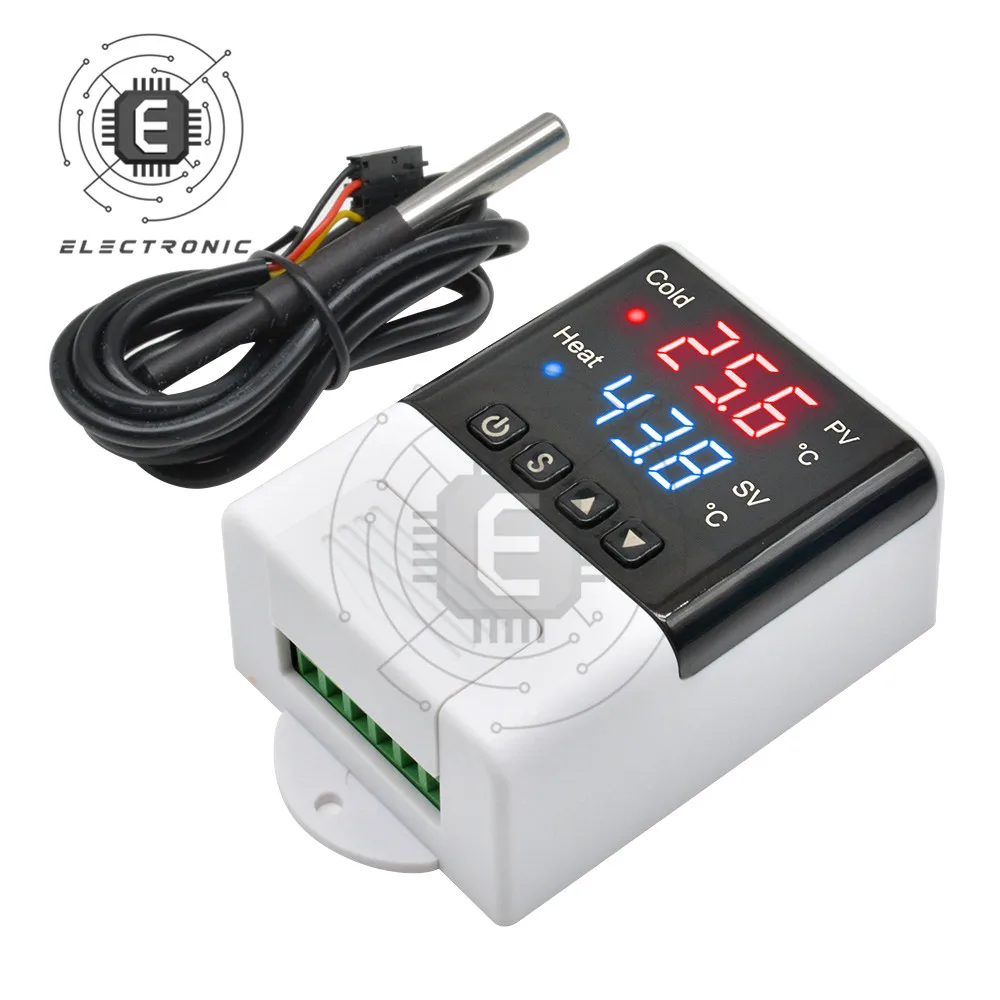

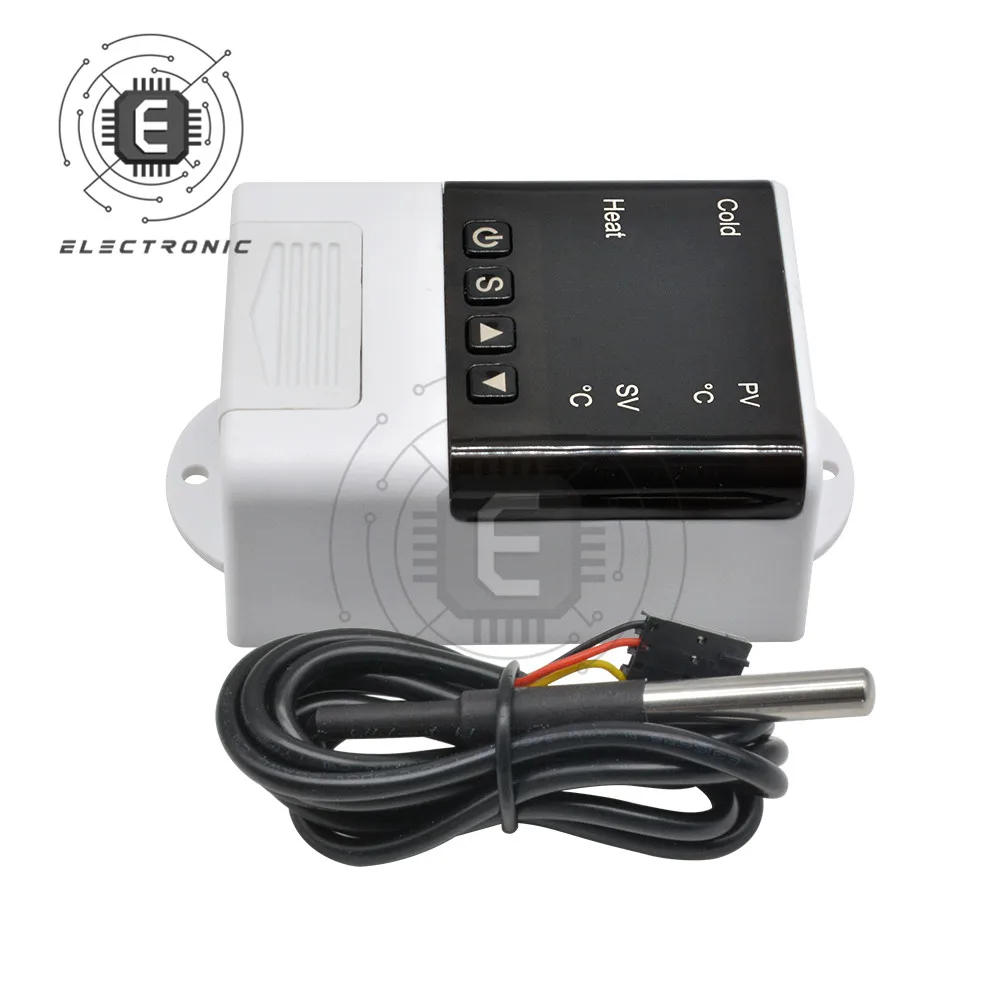

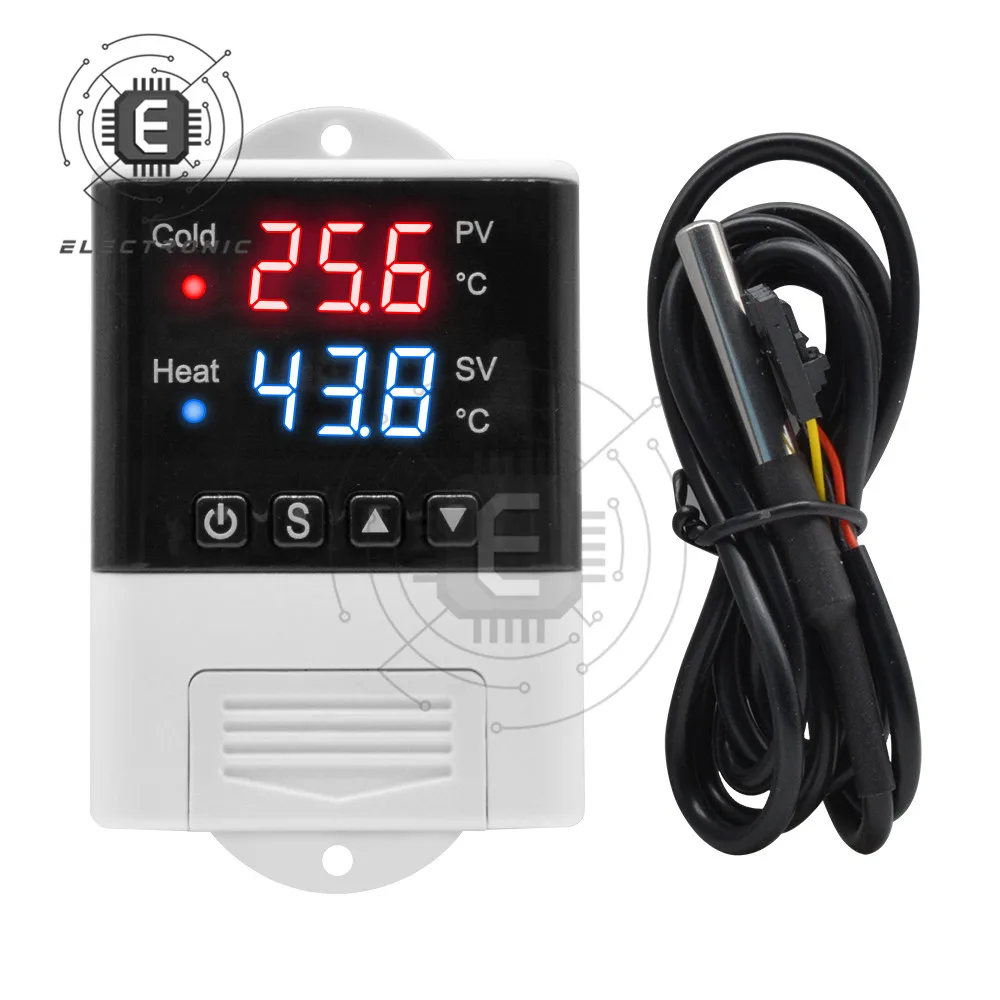

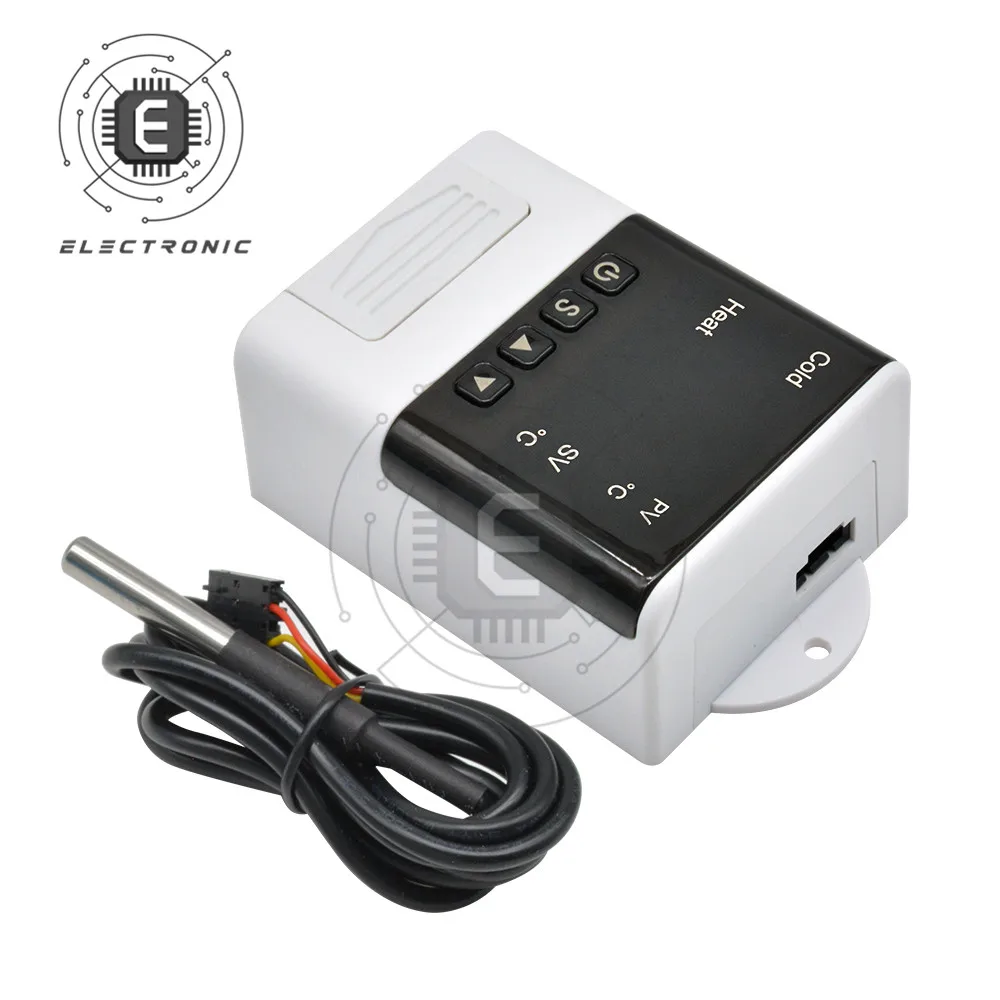

DTC2210 AC 110 В 220 В цифровой микрокомпьютер терморегулятор Термостат Регулятор температуры переключатель охлаждения двойной дисплей
Описание:
Напряжение источника питания: AC110 ~ 230 В
Диапазон температур: -40 ℃ ~ + 99 ℃
Точность измерения температуры: ± 1 ℃ (-40 ℃ ~ + 70 ℃)
Длина сенсорной линии: 100 см
Размер термостата: 93 мм * 56 мм * 34 мм
Выходная мощность: охлаждение (10A / 250VAC) Нагревание (10A / 250VAC)
Метод настройки параметров:
Когда термостат работает нормально, нажмите и удерживайте клавишу более 3 секунд, чтобы войти в режим модификации параметров, цифровая трубка отображает код первого пункта меню «F1», нажмите или, чтобы увеличить или уменьшить код пункта меню, нажмите и удерживайте клавишу, Короткое нажатие или клавиша для увеличения или уменьшения и отображения значения параметра текущего меню; Удерживайте клавишу, при длительном нажатии или нажатии кнопки для быстрого увеличения или уменьшения и отображения значения параметра текущего меню.
В то же время нажмите и удерживайте кнопки для восстановления параметров на заводе.
Инструкции по эксплуатации:
Когда термостат работает нормально, нажмите и удерживайте кнопку питания более 3 секунд, чтобы выключить термостат. Когда термостат выключен, нажмите и удерживайте кнопку питания более 3 секунд, чтобы включить термостат.
Когда термостат работает нормально, цифровая трубка Отображает текущее значение измерения температуры и выполняет автоматическое распознавание и Преобразование режима охлаждения и нагрева.
Когда измеренная температура ≥ заданное значение температуры + заданное значение перепада температур, введите охлаждающее состояние, индикатор охлаждения загорается, реле охлаждения, как правило, открывается контакт; Индикатор охлаждения мигает, указывает, что холодильное оборудование находится в состоянии задержки защиты пресса; При измерении температуры ≤значение настройки температуры, индикатор охлаждения выключен, и нормально открытый контакт реле охлаждения отключен.
Когда измеренная температура ≤ заданное значение температуры-заданное значение температуры входит в состояние нагрева, индикатор тепла загорается, реле для нагрева, как правило, открытый контакт закрыт; Когда измеренная температура ≥ заданное значение температуры, индикатор нагрева выключается, реле для нагрева, как правило, открывают контакт.
Крутой индикатор: вкл.: охлаждение; ВЫКЛ.: охлаждение; Мигание: задержка нажатия
Индикатор нагрева: вкл.: нагрев; ВЫКЛ.: нагрев
Примечание: крутые и тепловые светодиоды не могут быть включены одновременно
Данные системы ремонта:
После включения термостата сначала проверьте правильность настроек параметров. При обнаружении ошибки отображается «Er». В это время нажмите любую клавишу, чтобы восстановить настройки параметров по умолчанию и нормально работать. В это время рекомендуется сбросить параметры.
Системный код, причина и действие:
Датчик аварийной сигнализации: когда цепь зонда температуры имеет короткое замыкание или разомкнутое замыкание, термостат Активирует режим аварийной сигнализации о неисправности зонда и закрывает все состояния выполнения. Цифровая трубка отображает «EE». После удаления неисправности нажмите любую клавишу, чтобы вернуться в обычный рабочий режим.
Предупреждение о превышении температуры: когда измерение температуры превышает Диапазон измерения температуры, термостат Активирует режим перегрева предельного сигнала тревоги, закрывает все состояния исполнения, цифровая трубка отображает «HH», когда температура вернется к нормальному диапазону измерения, нажмите любую клавишу, вернитесь в обычный режим работы.
Правила безопасности:
☆ Опасности:

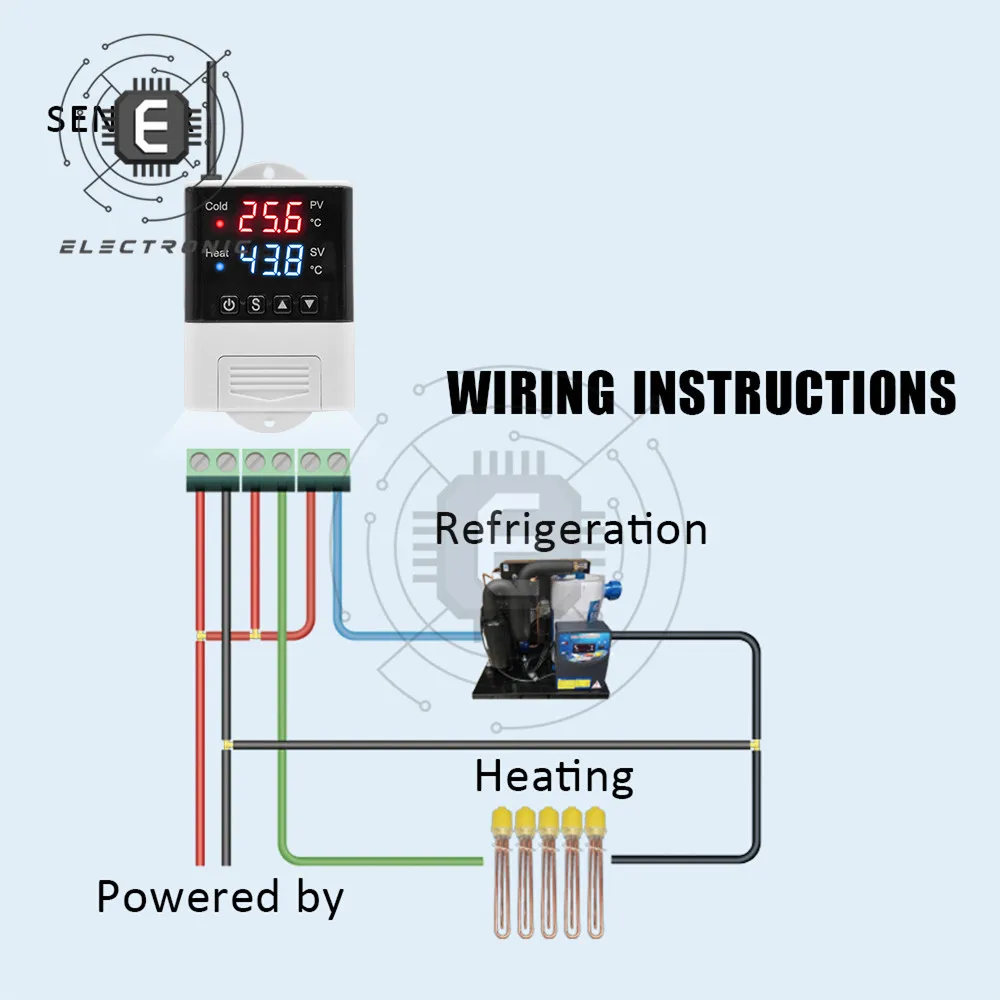

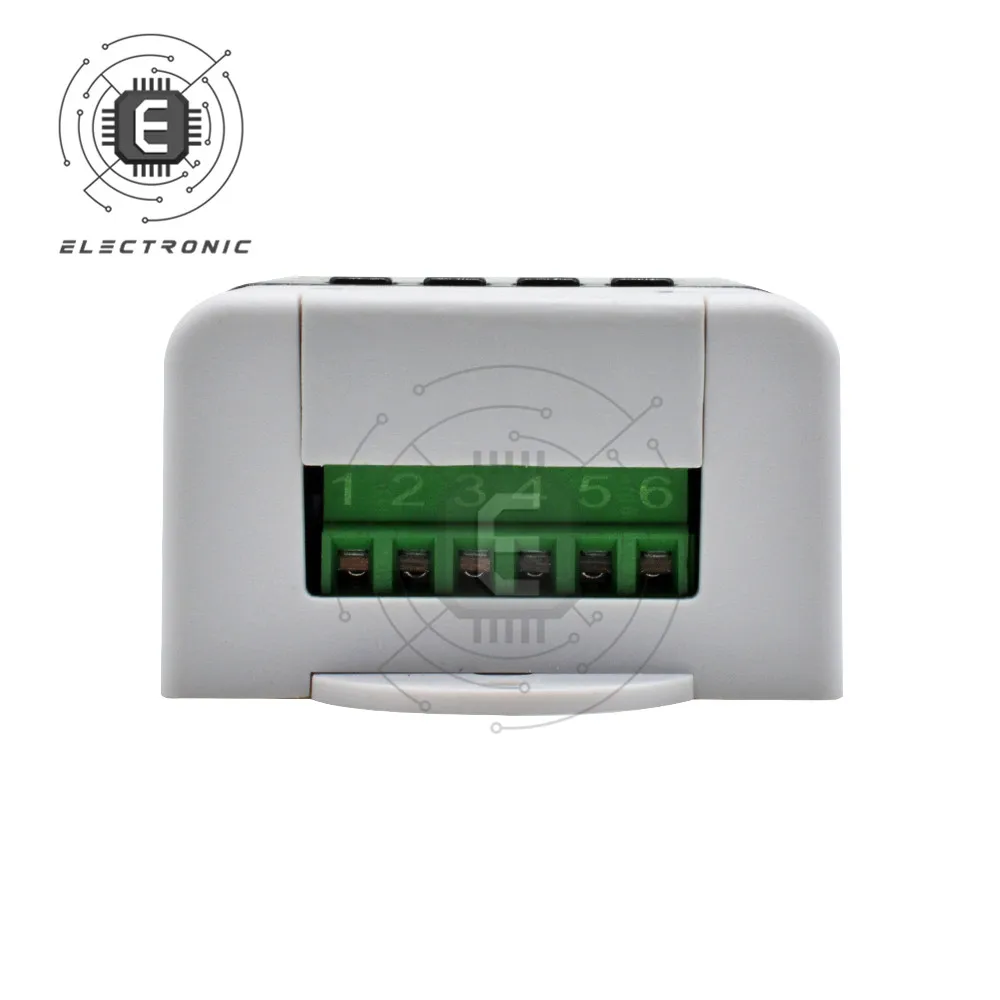

1. Строго различать свинец датчика, шнур питания и выходной релейный интерфейс, не быть подключенным неправильно, и реле не должно быть перегружено;
2. Все изменения проводки должны быть сделаны с отключением питания.
☆ Предупреждение:
1. Этот термостат запрещено использовать в воде или чрезмерно влажной среде. Запрещено использовать при высокой температуре, сильных электромагнитных помех и сильной коррозионной среде.
☆ Примечание:
1. Напряжение источника питания должно соответствовать напряжению, отмеченному термостатом, и обеспечивать стабильность напряжения источника питания;
2. Чтобы избежать возможных помех, рекомендуется держать провода датчика на соответствующем расстоянии от линии питания.

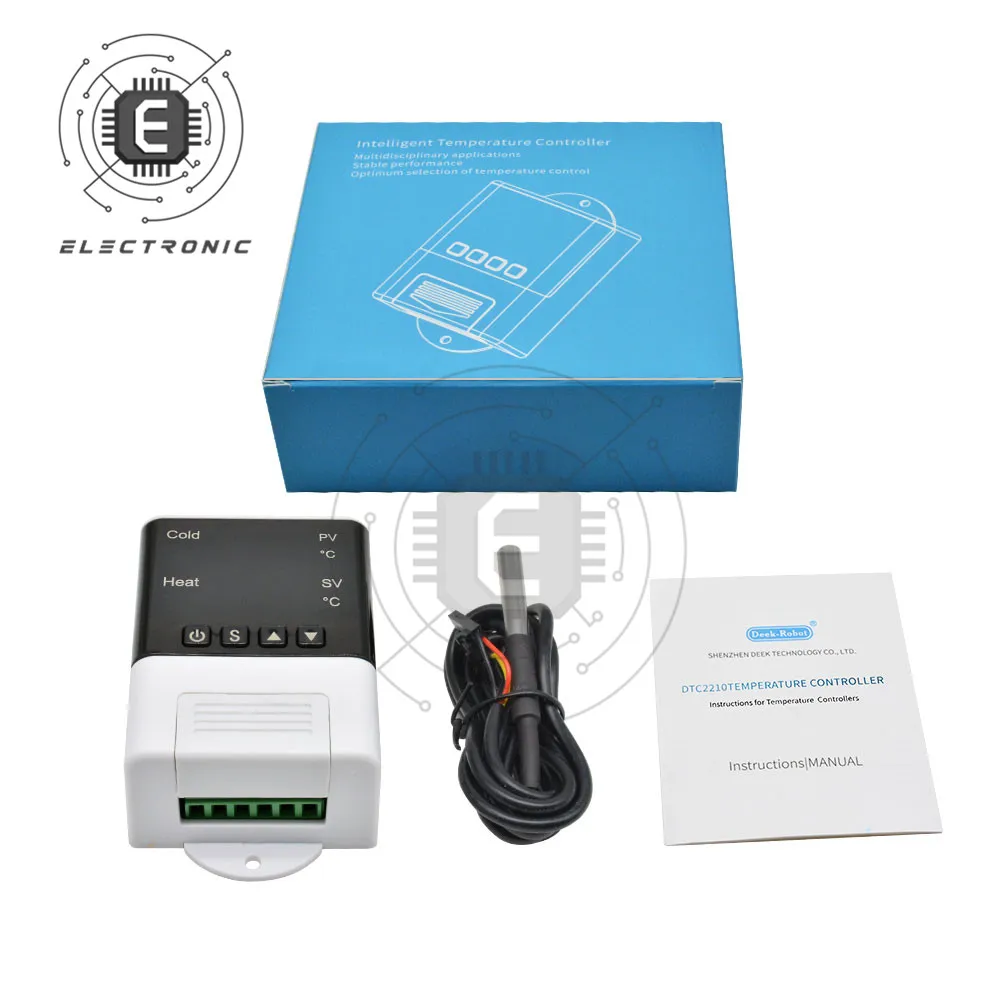

Посылка включает в себя:
Светодиодный термометр-1 шт.
Датчик температуры DS18B20-1 шт.
1 х руководство на английском языке
