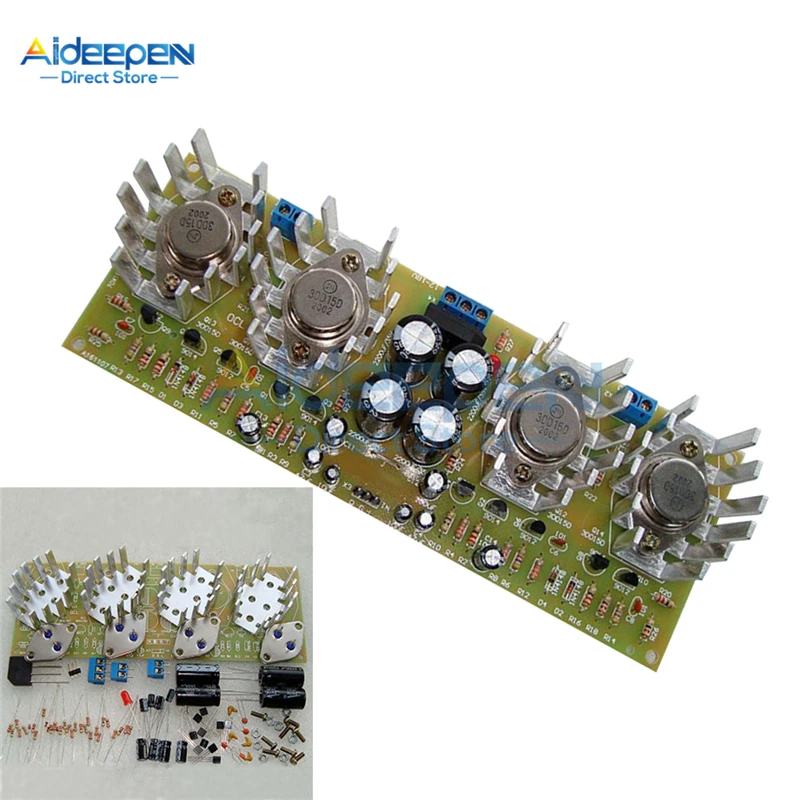

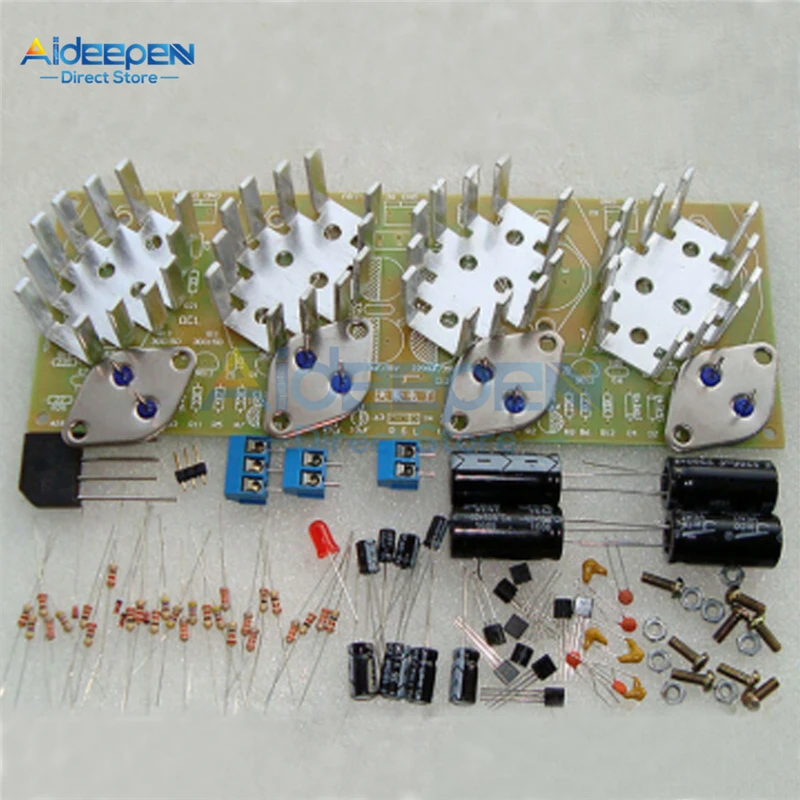

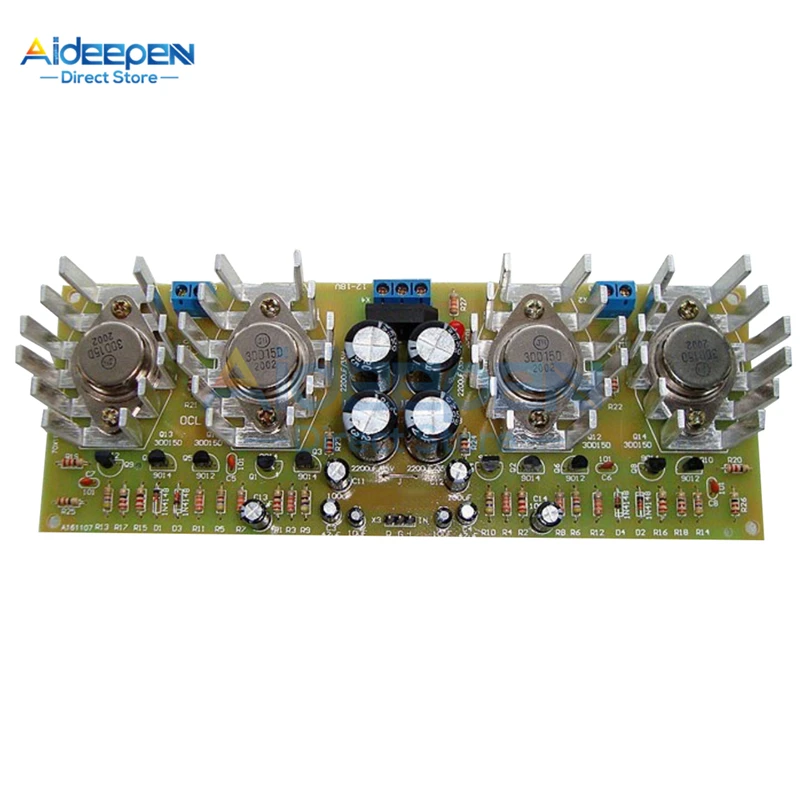

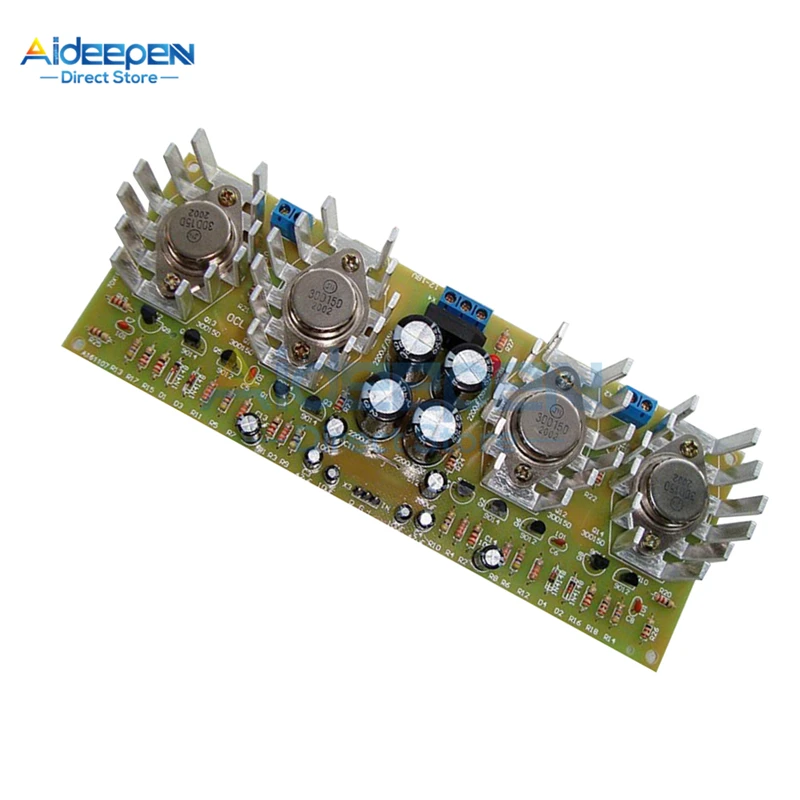

Комплект усилителя высокой мощности OCL-это типичная схема OCL. Схема имеет прямую муфту и имеет хорошую низкочастотную характеристику; На входной стадии используется Дифференциальное усиление с низким уровнем шума; На выходной стадии используется композитная трубка Дарлингтона, которая имеет высокий коэффициент усиления, высокая мощность и низкое искажение; Данная схема особенно подходит для изготовления домашних усилителей мощности и схем усилителя мощности для активных динамиков, И эффект очень хороший.
Комплект усилителя высокой мощности OCL двухканальный, а принцип двухканальной цепи точно такой же. Возьмите в качестве примера правильный (R) канал. В схемах Q1 и Q3-это дифференциальный усилитель, Q5-это этап возбуждения, а Q7 и Q11, Q7 и Q11-композитный дополнительный выходной этап. Выходной сигнал извлекается из излучателя Q11 и коллектора Q13. Выходной аудиосигнал может непосредственно управлять громкоговорителем для излучения громкого звука. Эта схема также добавляет R25, R27, C11, C13 для снижения статического шума.
Трансформатор в магазине-это двойной силовой трансформатор 12 В 8 Вт
Напряжение питания: Двойной источник питания AC12-18V
Выходная мощность: Po = 20 Вт + 20 Вт (RL = 8 Ом), 30 Вт + 30 Вт (RL = 4 Ом)
Сопротивление нагрузки: 4-8 Ом (для колонок рекомендуется 8 Ом/30-60 Вт)
Выходное сопротивление: 4-8 Ом.
