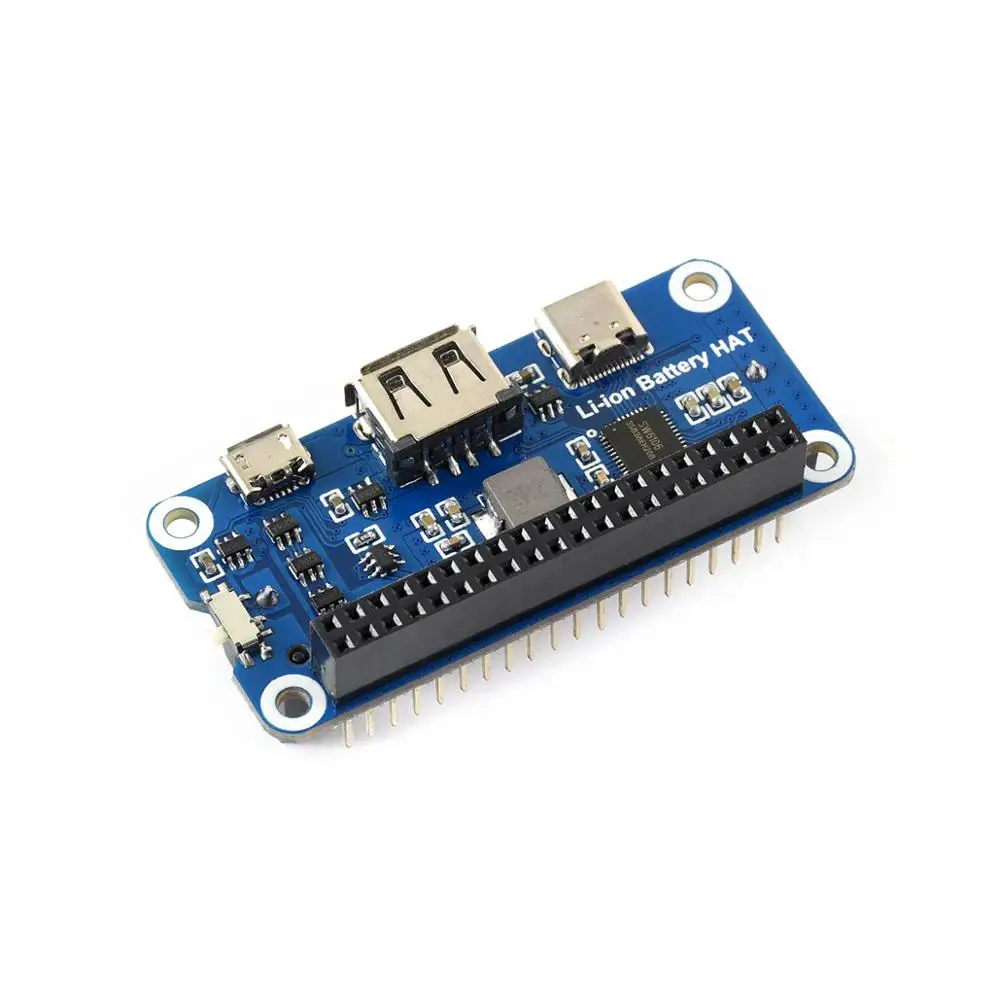

Плата расширения модуля источника питания литий-ионной батареи с регулируемым выходом 5 В для RPI0 Raspberry Pi Zero 2 Вт WH 3B Plus 4 4B

Содержимое упаковки:(Не включает плату Raspberry Pi и аккумулятор.)

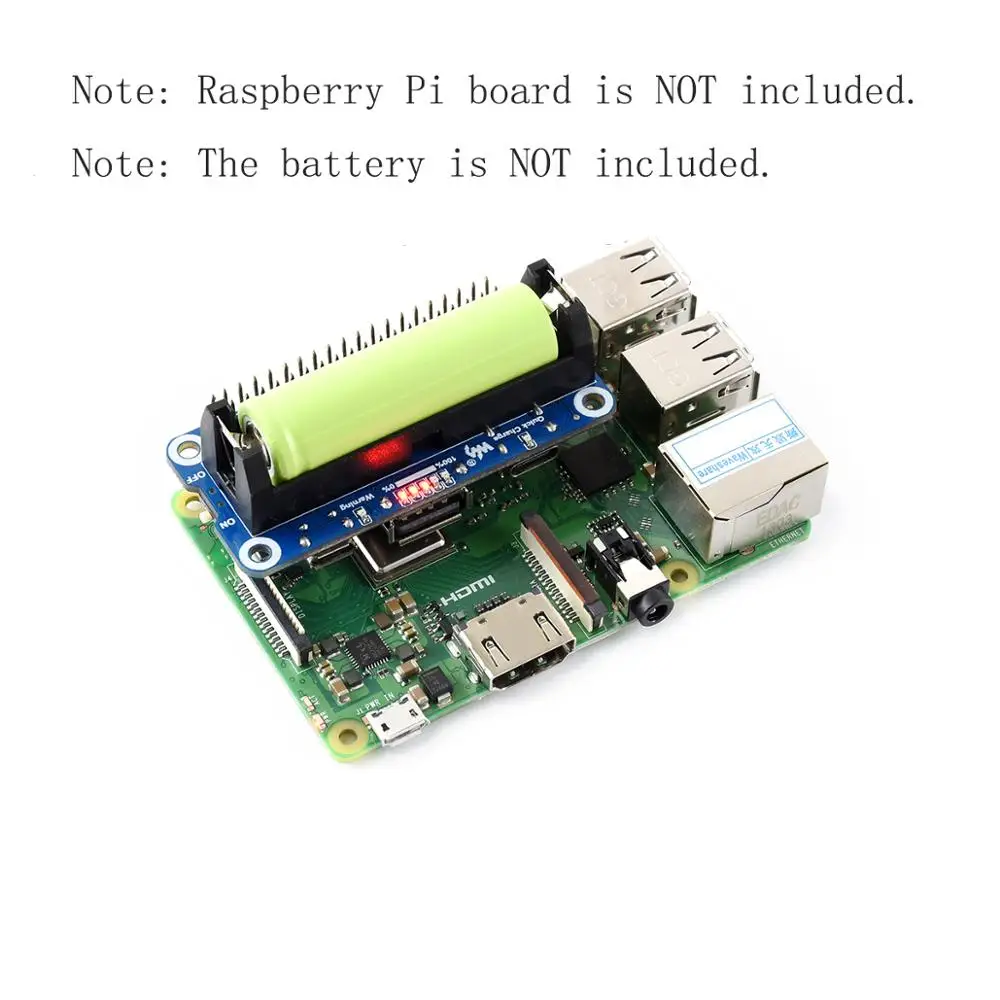

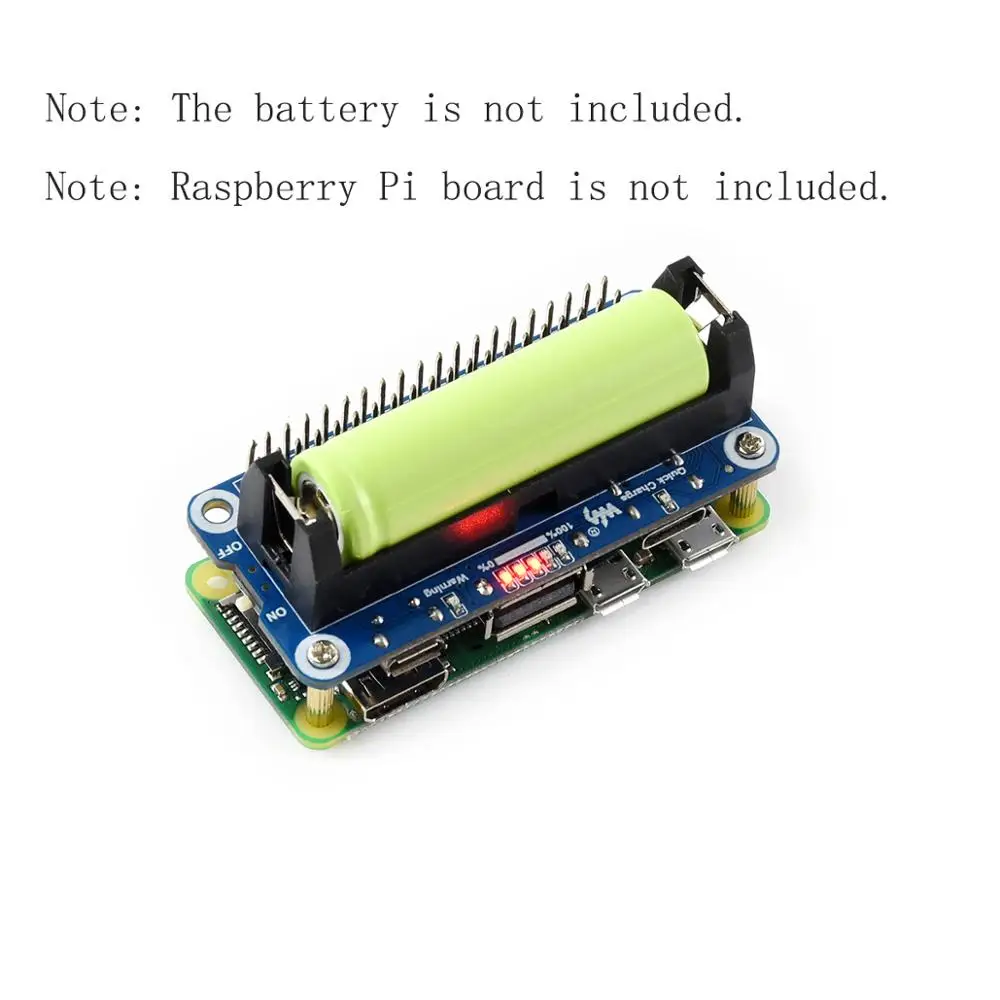

Примечание: Raspberry Pi и аккумулятор 14500 в комплект не входят.

Литий-ионный аккумулятор Х1

Комплект винтов RPi x1

12

Шляпа литий-ионного аккумулятора объединяет чип управления внешним аккумулятором SW6106, что позволяет обеспечивать Регулируемый источник питания 5 В для вашего Pi от аккумулятора 14500, что делает Pi портативным устройством. Он также зарядит аккумулятор, поддерживает двунаправленную быструю зарядку. Данный модуль может использоваться как Универсальный мини power bank, также работает с другими устройствами 5 В.

Руководство на английском языке Wiki:

Www.waveshare.com/wiki/ Li-Ion _ Battery_HAT

Особенности

Встроенный чип SW6106, поддерживает двунаправленную быструю зарядку, поддерживает несколько протоколов быстрой зарядки, таких как PD/QC/FCP/PE/SFCP

Схема защиты литиевой батареи, обеспечивает обратную защиту, защиту от перезарядки/разряда, защиту от перегрузки по току и короткого замыкания

Встроенные индикаторы: быстрая зарядка, предупреждение и мощность

Выходное напряжение: 5 В

Применимый аккумулятор: литиевый аккумулятор 3,7 в 14500 (4,2 в при полной зарядке)

Размеры: 65 мм × 30 мм

Размер монтажного отверстия: 3,0 мм

Raspberry Pi разъем GPIO:Для подключения Raspberry Pi

SW6106 чип управления питанием

Разъем USB Type-C:Заряд/Выходная мощность аккумулятора

Разъем USB Type-A:Выходная мощность

Разъем Micro USB:Заряд аккумулятора

Переключатель питания Raspberry Pi

Индикатор предупреждения о заряде батареи:Включено, когда батарея обратная

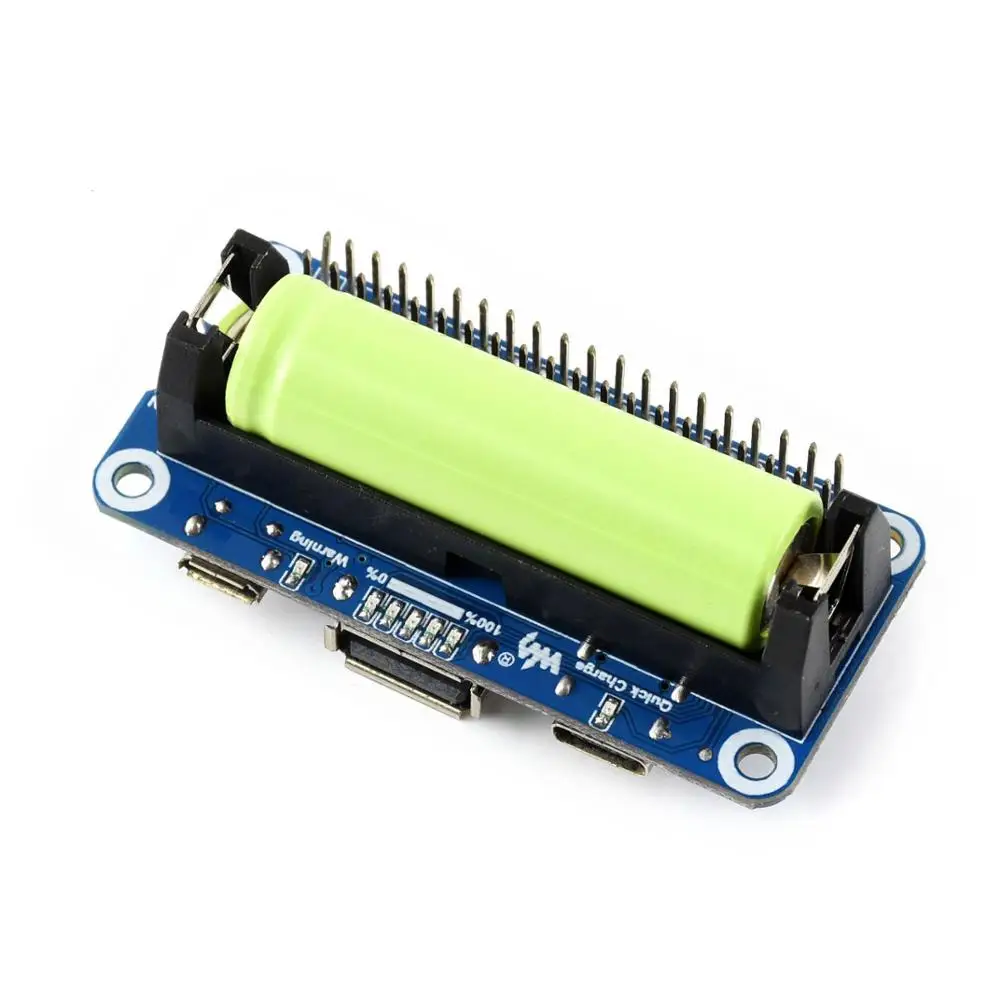

Индикатор заряда батареи:5x светодиодов для индикации мощности и состояния зарядки

Индикатор быстрой зарядки:Включение при быстрой зарядке

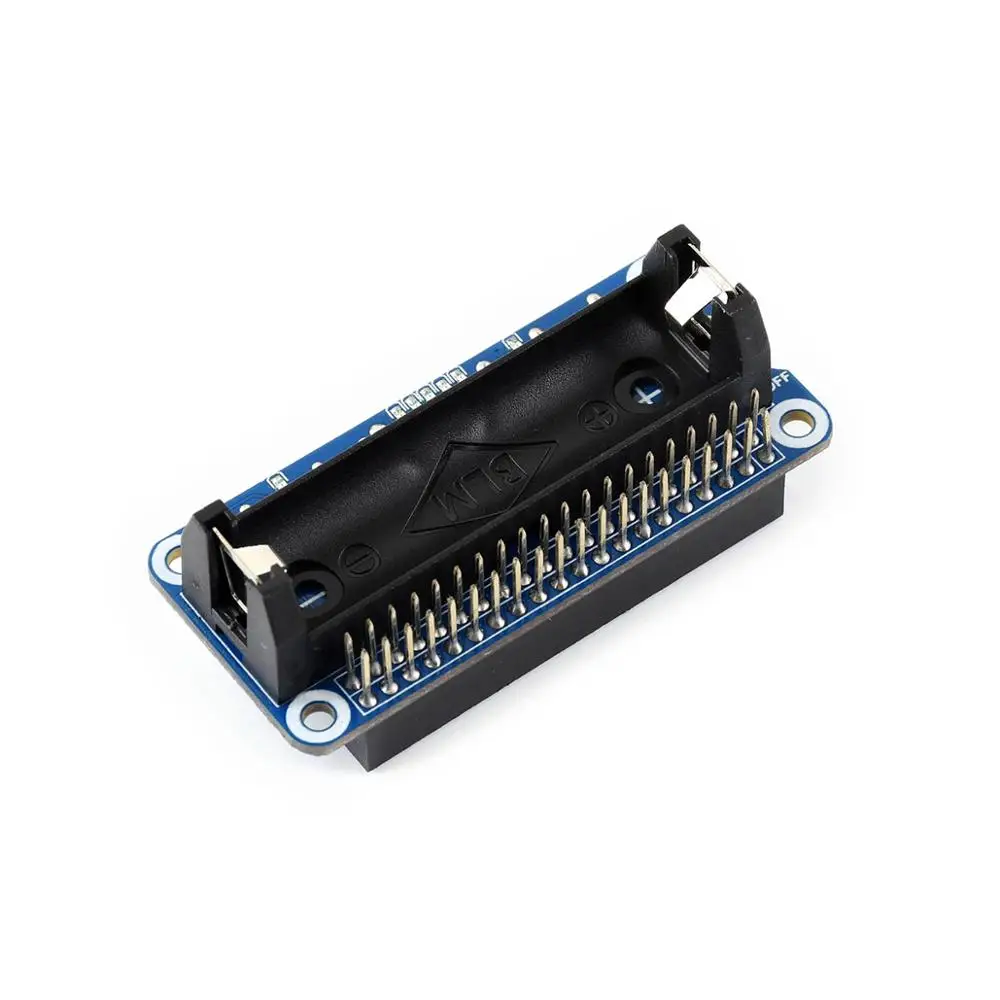

Держатель батареи 14500
