Последнее обновление: 15.05.2022

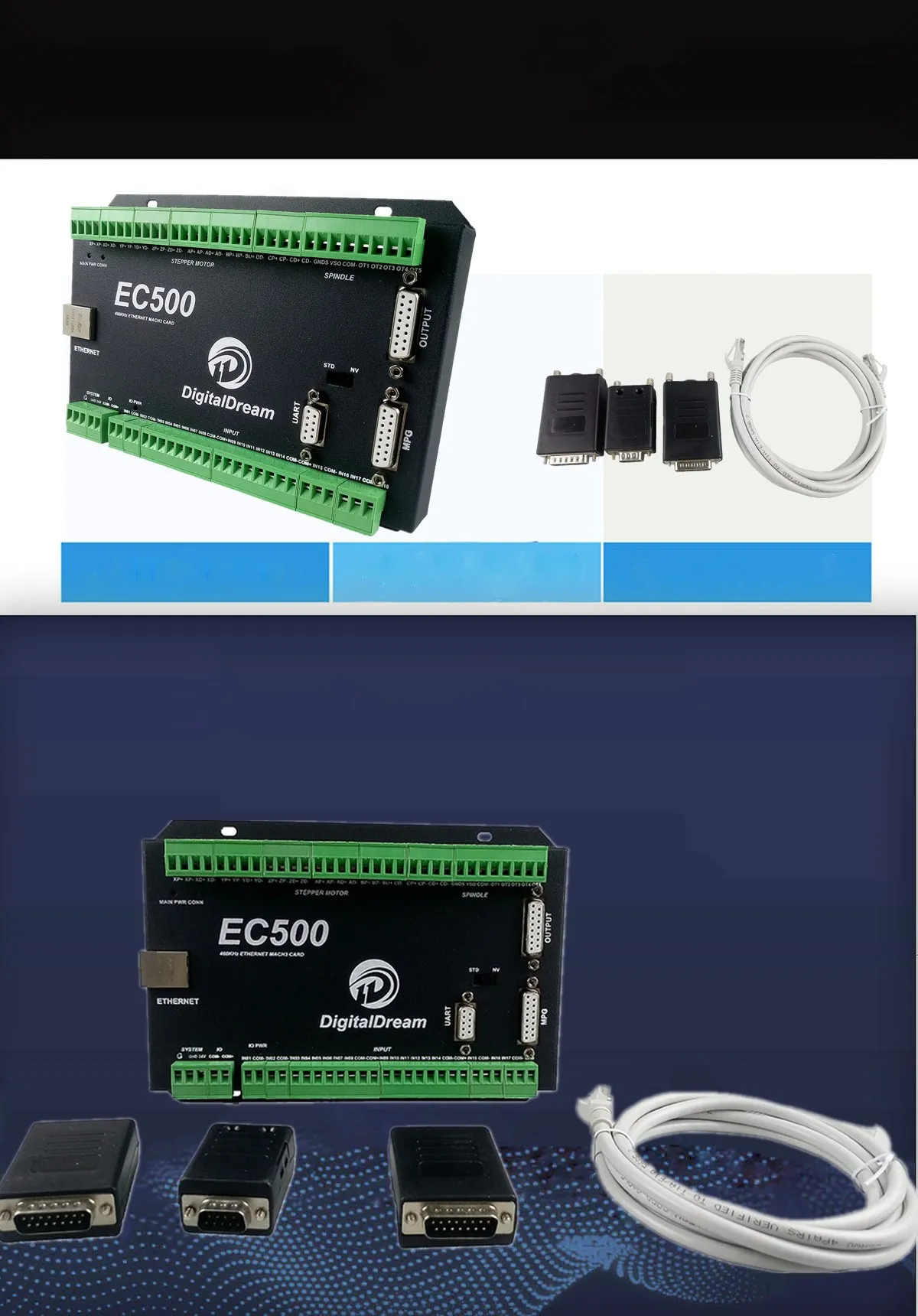

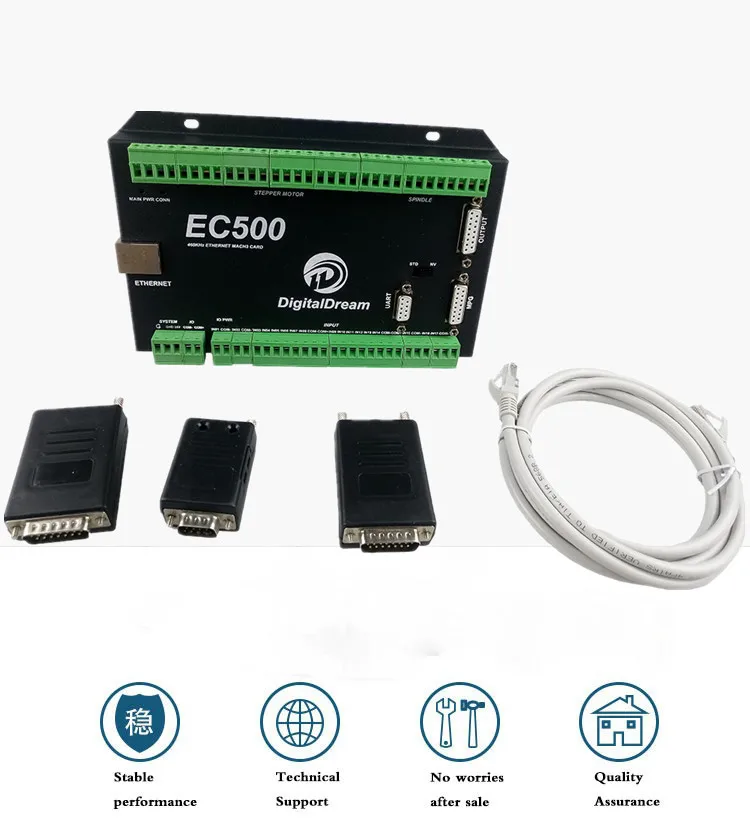

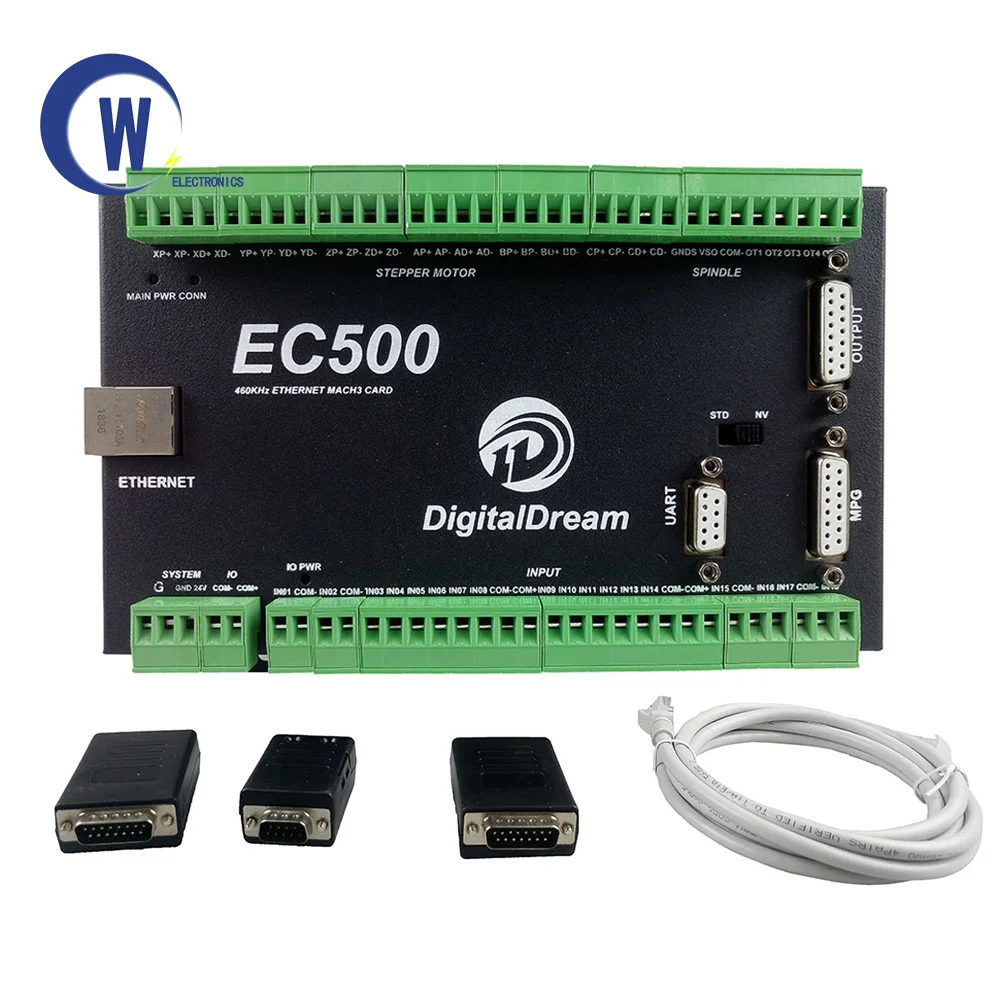

Посылка продукта
1 x Панель управления движением

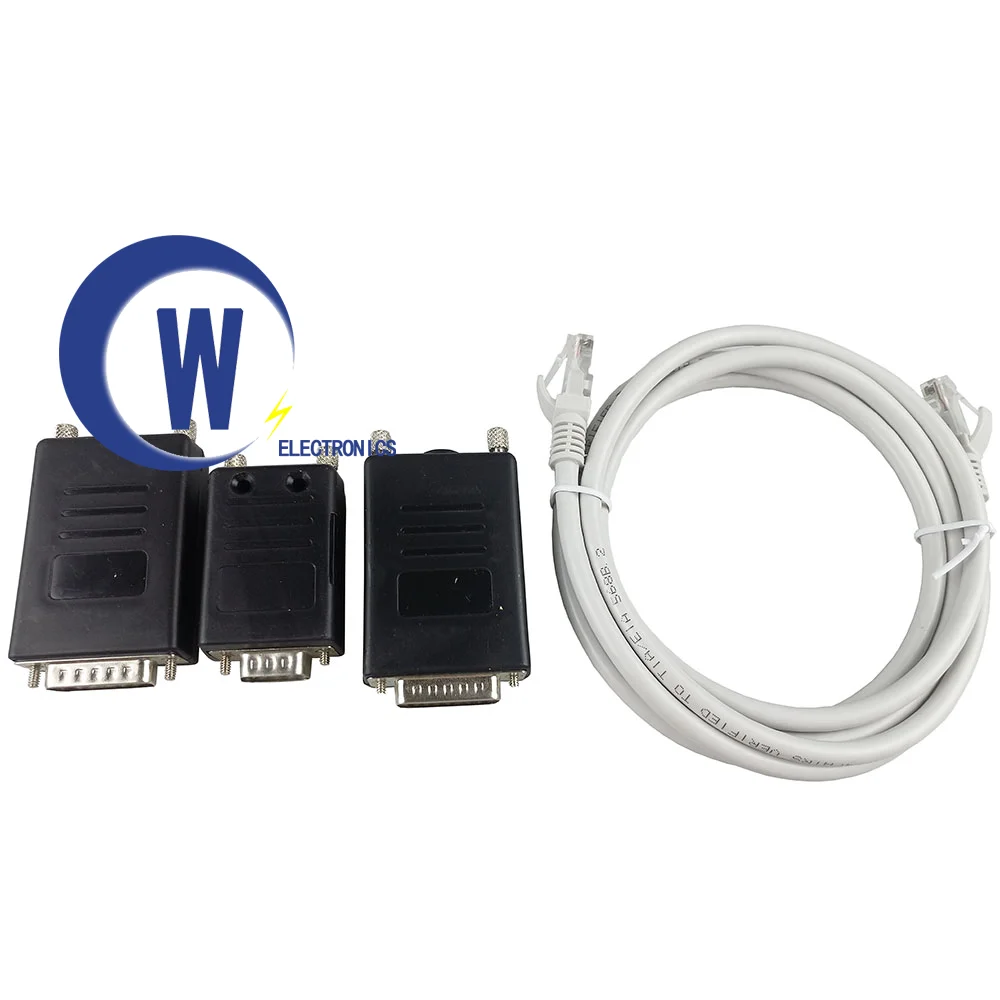

1 х соединительный кабель
3 x клеммы
Описание товара

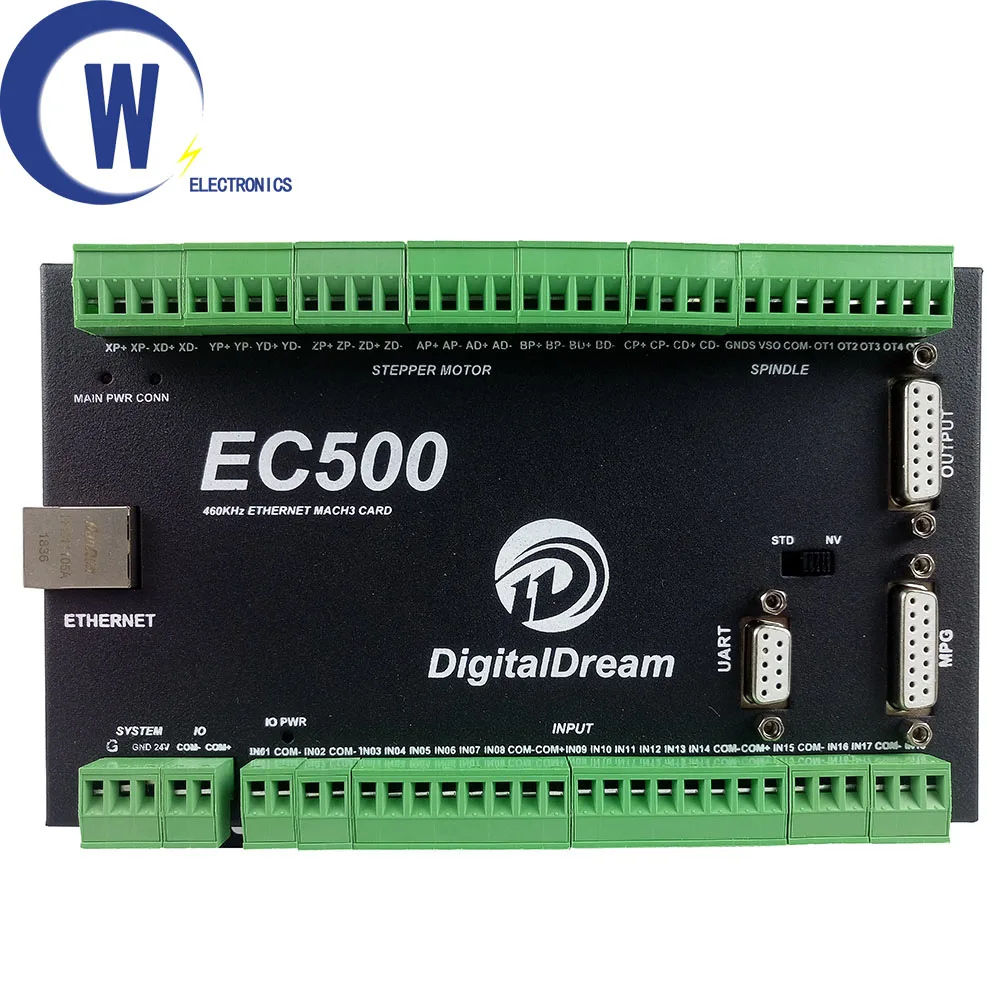

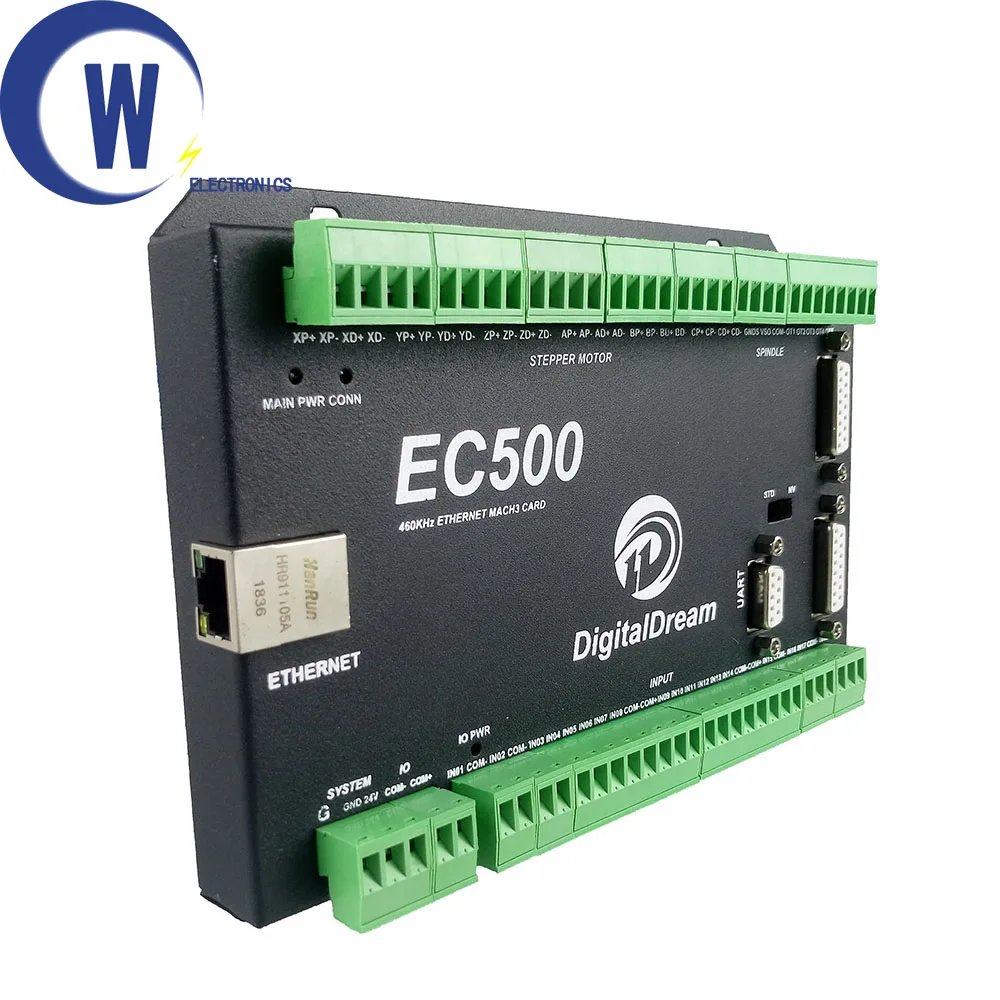

EC500 является высокопрочным внешним контроллером движения для Mach3, с интерфейсом ethernet, поддерживающим Стандартный MPG кулон. Устройство может взаимодействовать с подключением к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением или через маршрутизатор/Swith устройства. Компьютер подключается к EC500 через стандартный Ethernet-кабель. Кабель может быть экранирован или незащищен. Преимущество Ethernet по сравнению с USB заключается в том, что длина кабеля может достигать 100 метров. В Максимальная длина для usb-кабеля составляет 5 метров, и это толкает его в шумной рабочей среде. Еще одним преимуществом является то, что Ethernet использует трансформаторы для соединения сигналов данных, которые гальванически изолируют компьютер от нисходящей электроники. Устройство может быть использовано для управления станками с шаговым или серводвигателем управления s с импульсными и диреечными интерфейсами; блок управления может выпускать максимум 460 кГц шаговый частоты для каждой оси и может работать с до 6 осей. Контрольный Лер 3-6 осей для пользовательских опций.
Характеристики: 1) Управление движением 3-6 осей (X,Y,Z,A,B,C) для опции, максимальная выходная частота 460 кГц/ось; 2) основной источник питания 24В постоянного тока, сила тока должна превышать 1 А; 3) Мощность IO составляет 24 В постоянного тока, ток должен быть выше 1 А; 4) Мощность IO-24 В постоянного тока, ток должен быть выше 1 А. (Источник питания IO, система уже поставляет питание для портов IO. Поэтому нет необходимости в внешнем источнике питания для порта IO.); 5) 18 опто-изолированных цифровых входных портов, 16 опто-изолированных цифровых выходных портов; 6) 1 аналоговый выходной порт 0-10 В Регулируемая скорость для шпинделя (можно изменить на выходной порт ШИМ); 7) Рычаг управления движением чип; 8) совместим со стандартным MPG, а также цифровой сон MPG

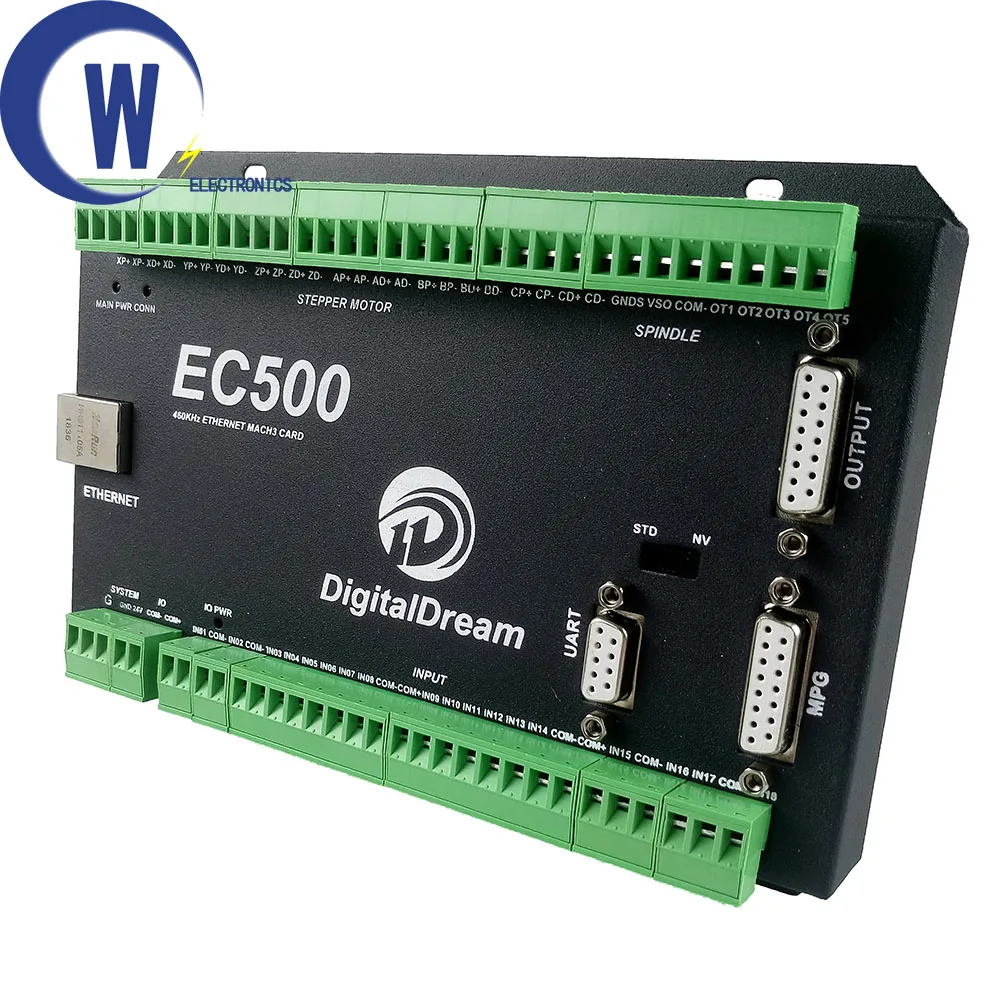

Определение и метод подключения продукта

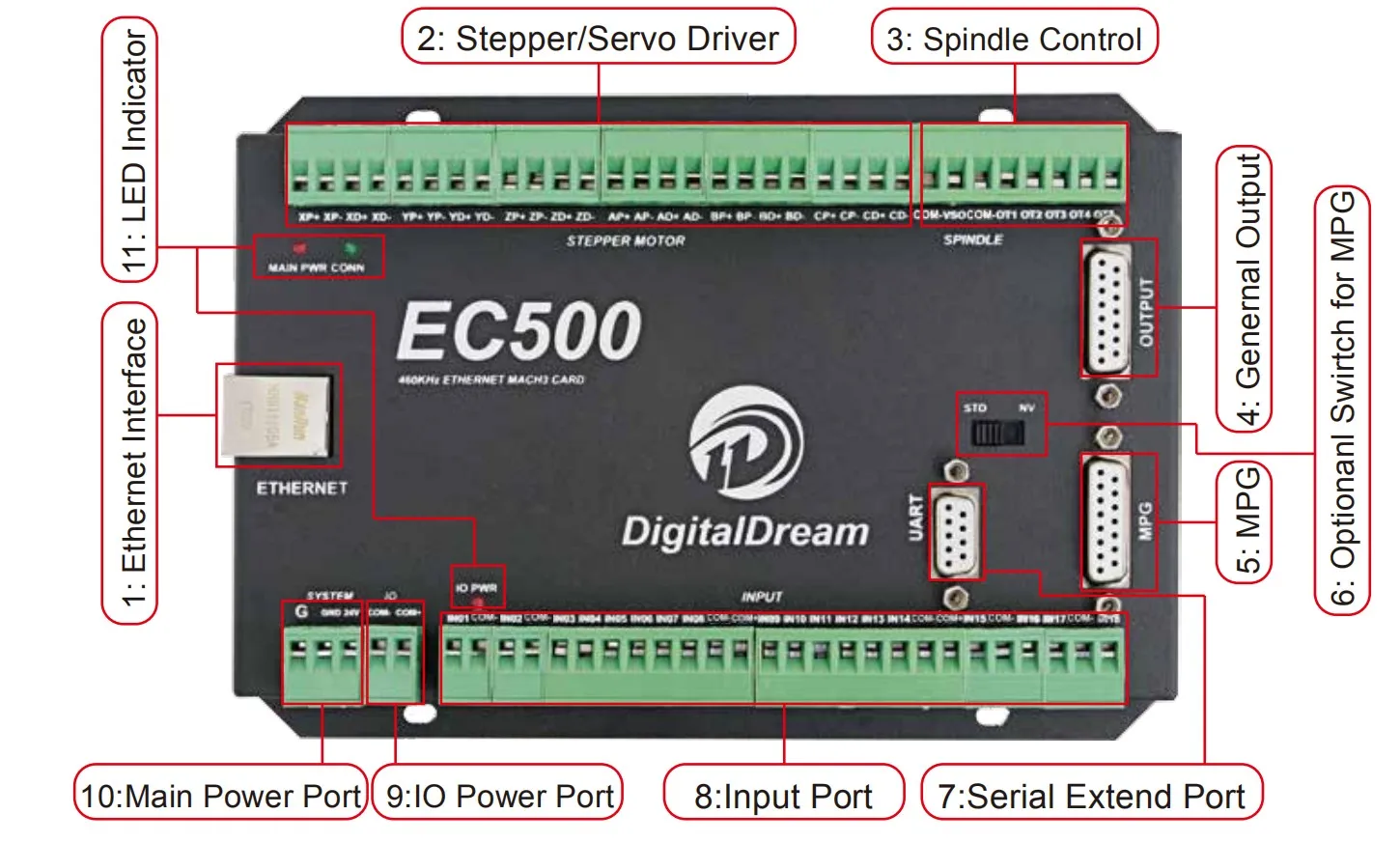

1: интерфейс связи Ethernet к ПК 2: шаговый/Серводвигатель Соединительный порт 3: выходной порт управления шпинделя 4 : Gerneral выходной интерфейс 5 : MPG порт 6: функциональный переключатель для MPG: стандартный MPG или Digital Dream MPG 7: последовательный порт расширения 8: входной порт: ограничение/дома/зонд и так далее 9: порт питания IO 10: Главный порт питания 11: светодиодный индикатор питания и связи

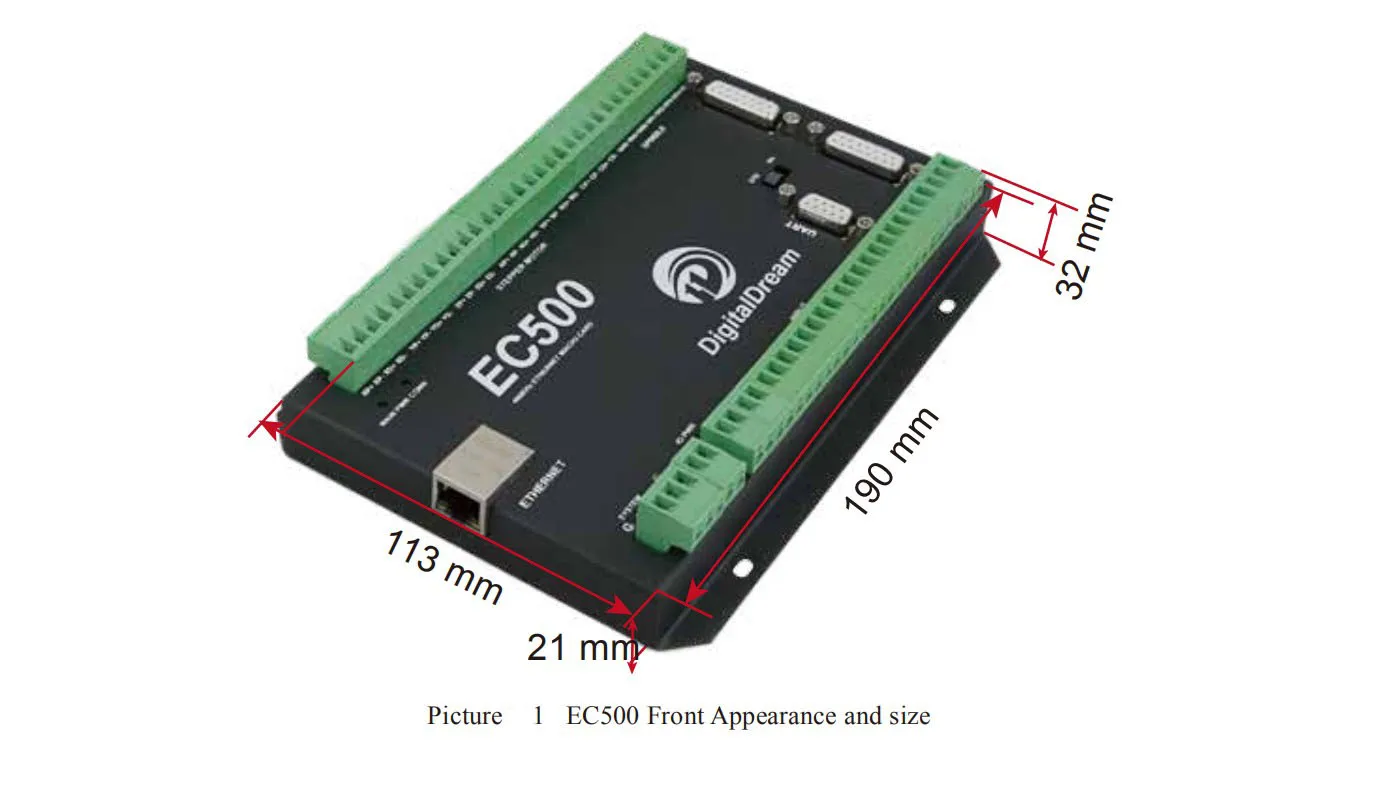

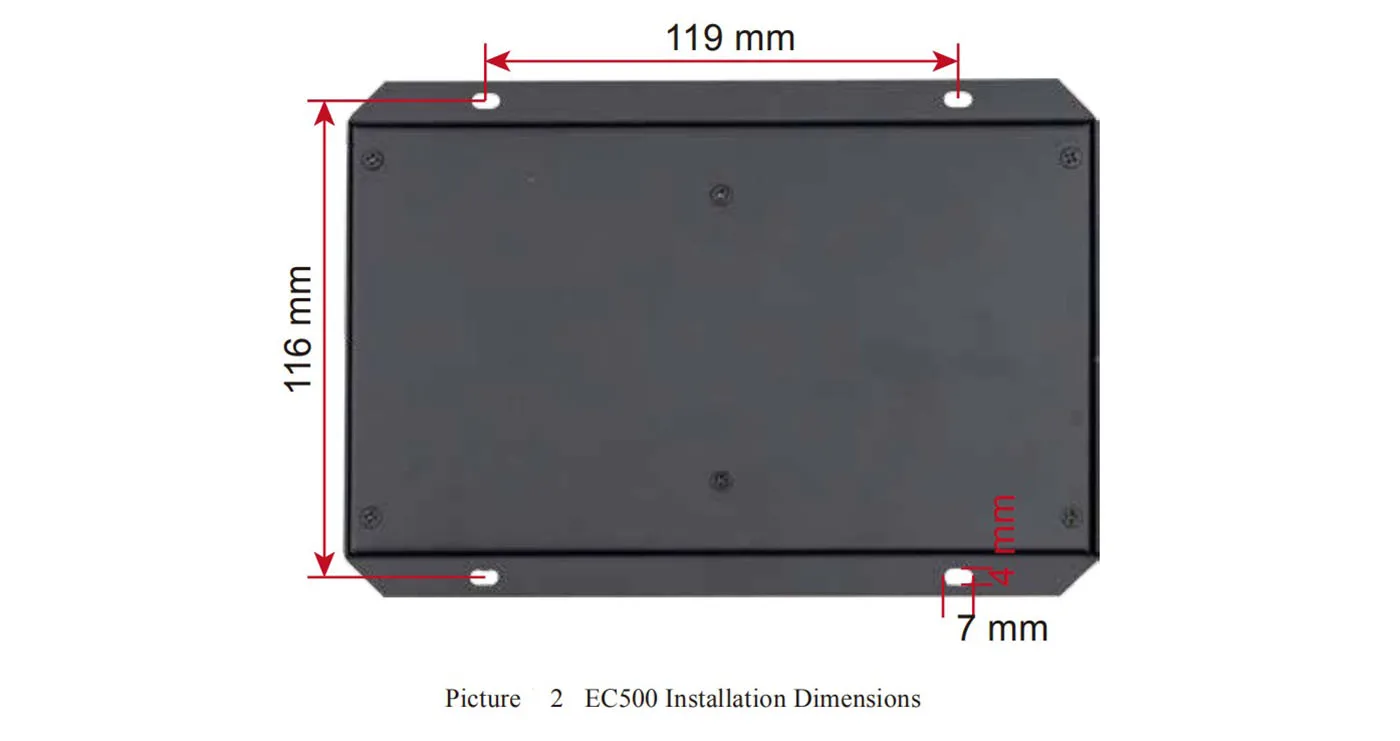

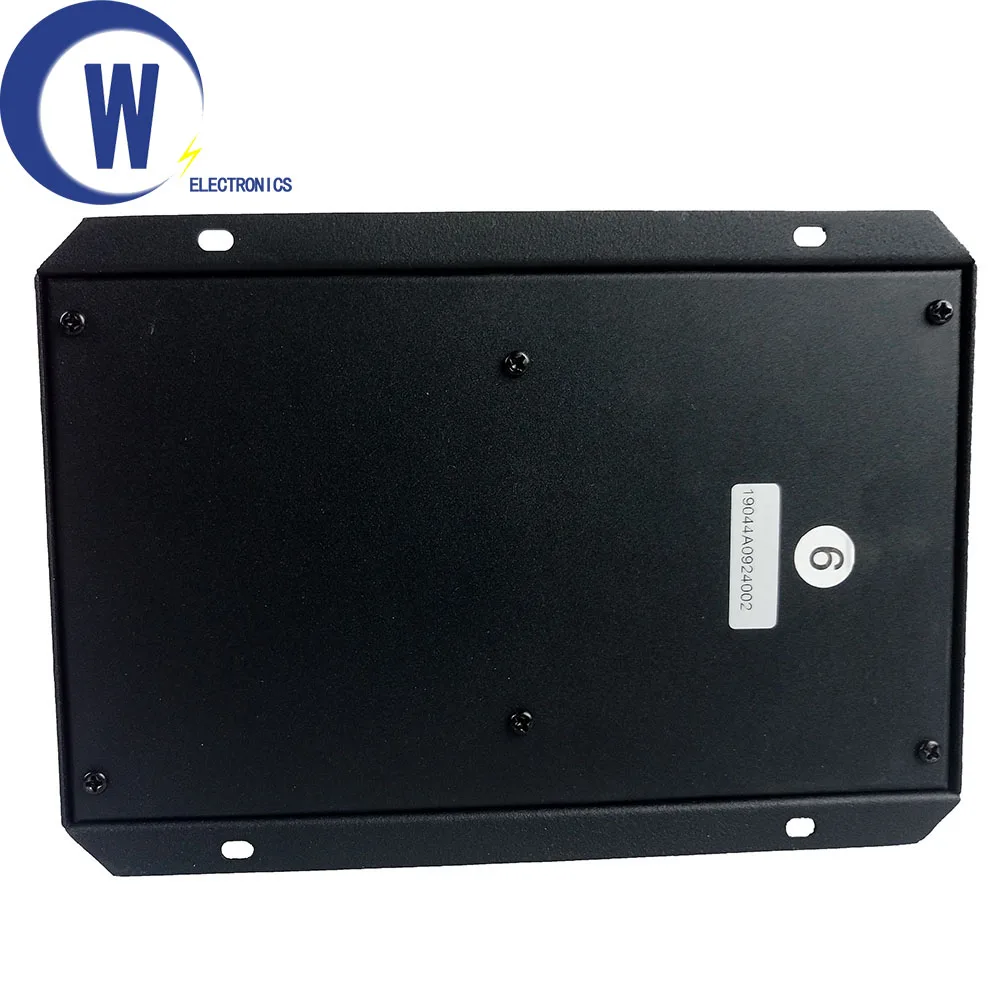

Внешний вид и размер:
Отзывы покупателей
Страна: UK Voltage: 4Axis Доставка: Standard Shipping 16.01.2023

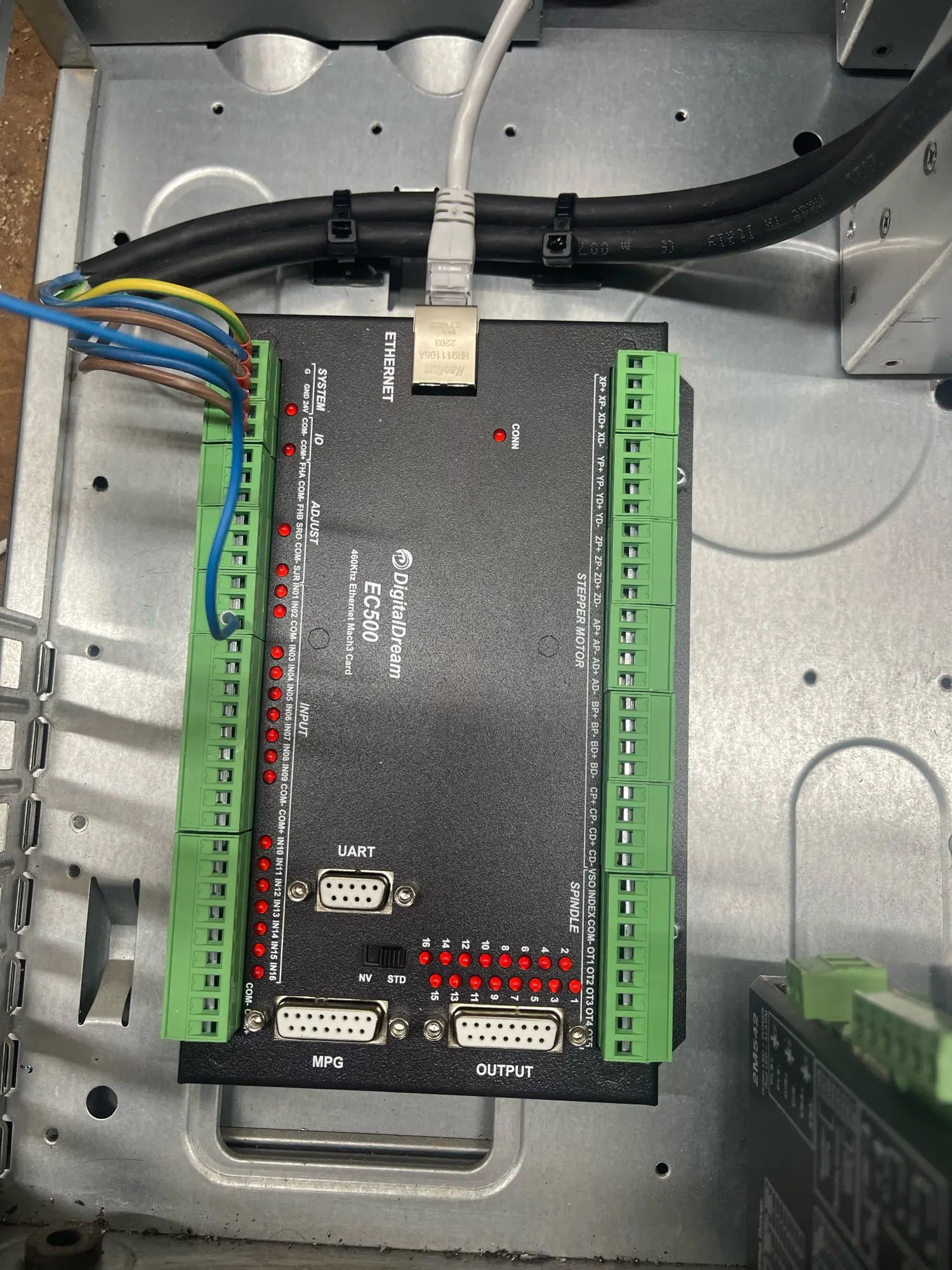

EC500v5v прибыл в половине государств, упакован хорошо. Была проблема с файлом plug-in, но обслуживание было быстрым и быстрым, чтобы решить.
