Тип 1: макетная плата
Тип 2: макетная плата + usb-погрузчик
Тип 3: плата разработки + загрузка параллельного порта
Тип 4: макетная плата + USB загрузка + ЖК-дисплей
Тип 5: макетная плата + параллельная загрузка + ЖК-дисплей

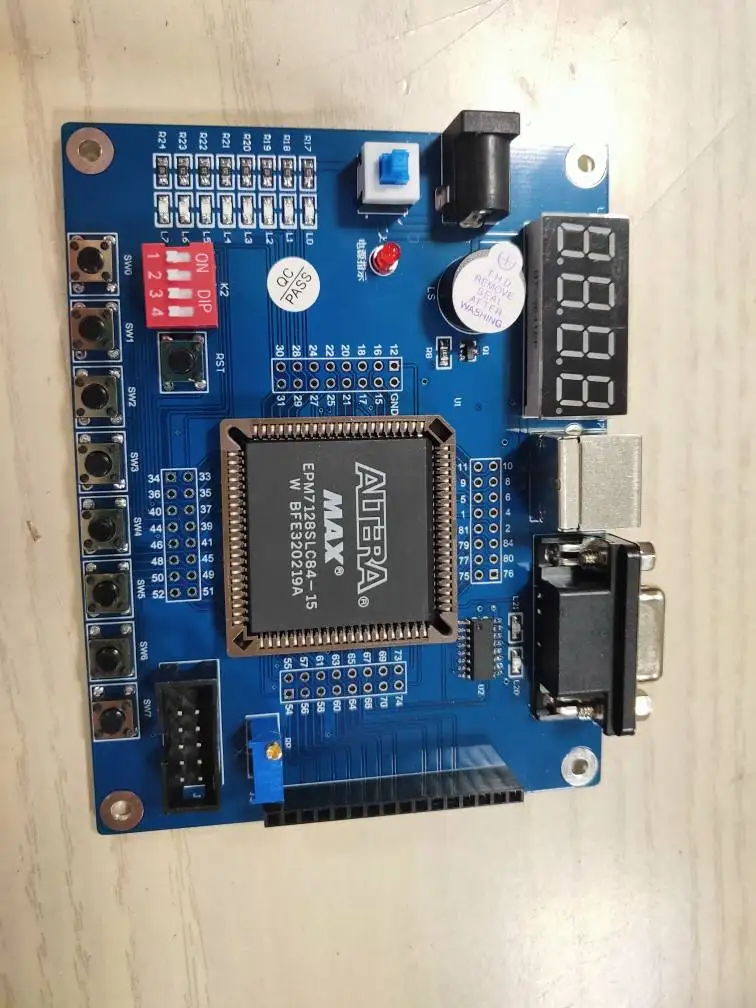

Ресурсы на борту:
1. Основной чип использует высокую стоимость Altera и низкое энергопотребление CPLD: EPM7128SLC84;
2. Плата разработки принимает DC5V ± 10% источник питания, и ток без нагрузки составляет 0,08a ± 10%;
3. Выходной уровень порта ввода/вывода: TTL;
4. Сварка 50 МГц активная кристаллическая Вибрация;
5. Глобальная часовая Сварка GCLK1;
6. Все контакты чипов CPLD сделаны для облегчения ввода и вывода пользователя;
7. Есть два интерфейса питания: 1 USB интерфейс и 1 DC5V интерфейс питания (Примечание: он не может быть подключен одновременно);
8. 1 выключатель питания;
9. Один красный светильник индикатора питания удобно видеть, является ли источник питания печатной платы нормальным;
10. Переключатель сброса;
11. 8 независимых кнопок;
12. 4-разрядный код набора переключатель;
13. 1 интерфейс JTAG, который может загружать Логические программы;
14. 8 Светодиодный индикатор состояния;
15. 4-разрядный цифровой светодиодной лампой;
16. Один интерфейс LCD1602 (5 В);
17. 1 зуммер;
18. Один интерфейс PS/2;
19. 1 Серийный порт;
20. Порт ввода/вывода является производным для облегчения вторичного развития пользователей;
21. 1 USB кабель для питания макетной платы;
22. Один последовательный порт для последовательной связи;

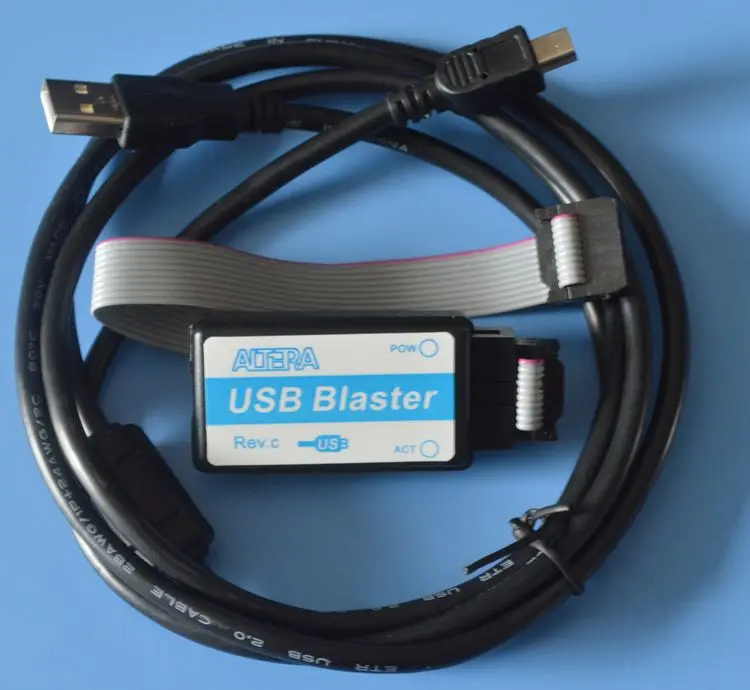

23. 1 USB-BLaster (Altera) downloader (опционально);

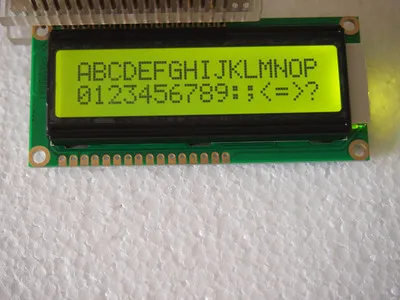

24. 1 ЖК-экран 1602 (опционально);
25. 1 параллельный порт загрузчика (опционально);
26. Четыре несварные 2 × 11 вкладыш двухрядного вставки с шагом 2,54 мм может быть сварные в зависимости от потребностей потребителя (некоторые пользователям необходимо сварить вкладыш двухрядного вставки на передней части монтажная плата, В то время как некоторым пользователям необходимо сварить двухрядные вставные штифты на задней части монтажной платы);
27. Программное обеспечение Quartus II 9,0;
28. Данные включают в себя: 1 копия руководства по эксплуатации, 1 копия логической программы верификации для всех функциональных модулей на плате, 1 копия USb-Blaster (Altera) руководство по загрузке, 1 копия чипов серии MAX7000S, 1 копия спецификации дополнительных модулей и несколько классических книг Verilog.
Два отличных подарка:
Первая Отправка: программное обеспечение для разработки Quartus II 9,0;
Две отправки: все логический код модуля;
Список доставки:
Макетная плата 1
2. Один USB шнур питания
3. Usb-погрузчик (опционально) 1
Iv. ЖК-экран 1602 (опционально) 1 шт.
5. Один параллельный порт загрузчика (опционально)
6. Один последовательный порт
Vii. 2,54 двойные ряды 4 иглы
8. Одна копия информации о плате (отправка на адрес электронной почты)
Ix. Программное обеспечение Quartus II 9,0 (адрес загрузки) 1 копия
