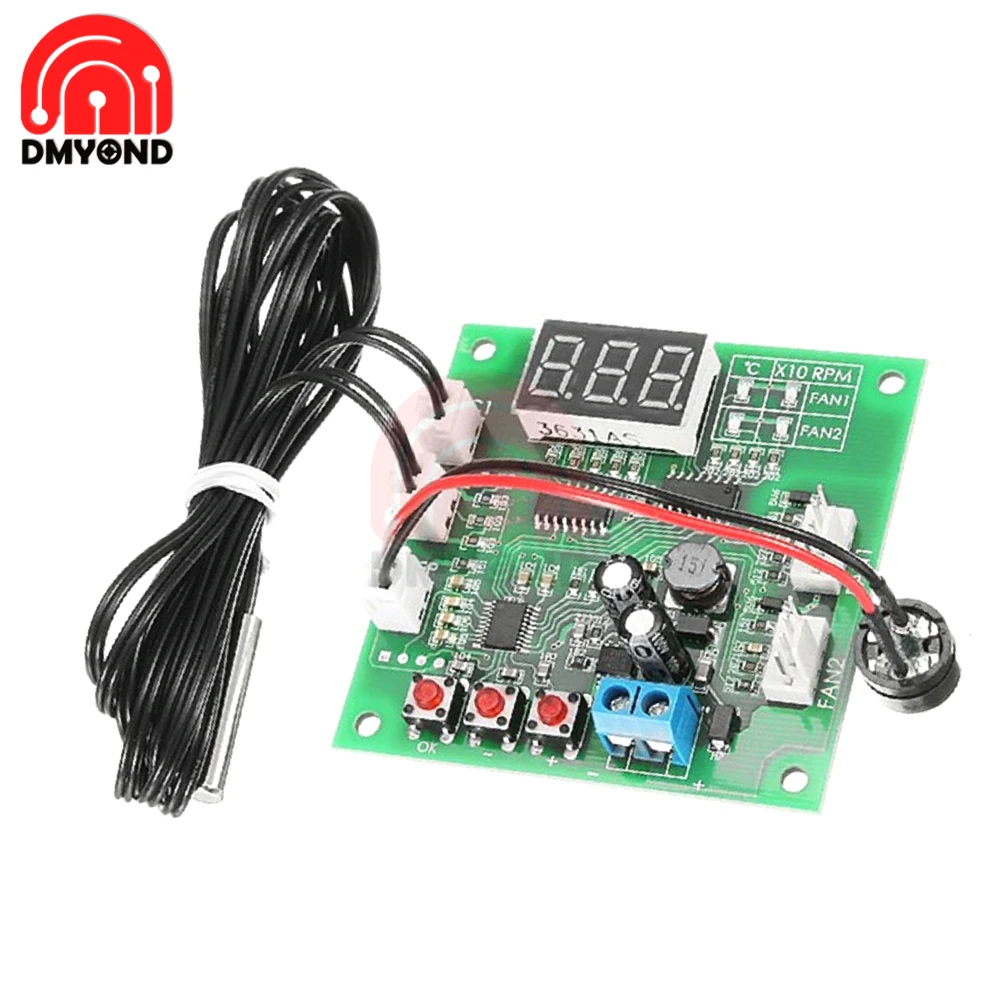

DC8-60V 2 канала охлаждения PWM 4 провода вентилятор контроль температуры Регулятор скорости двигателя контроллер скорости Регулятор
Характеристики контроллера:1. DC8-60V широкий диапазон рабочего напряжения (Здесь относится к панели управления может работать в этом диапазоне напряжения,Фактическая работа контроллера питания и вентилятора вместе, это должно быть в соответствии с требованиями к мощности вентилятора, в противном случае это повредит вентилятор).2. Двойной независимый контроль температуры, в свою очередь показывают температуру двух каналов (-9,9 ° до 70,1 °, могут возникать расхождения на <1 °)3. Низкая скорость вентилятора и зона контроля температуры устанавливаются клавишами, гибким контролем, установите большой диапазон, установите программу после сохранения.4. Можно установить функцию выключения сигнала тревоги (внешний звуковой сигнал переменного тока, выключение по умолчанию).

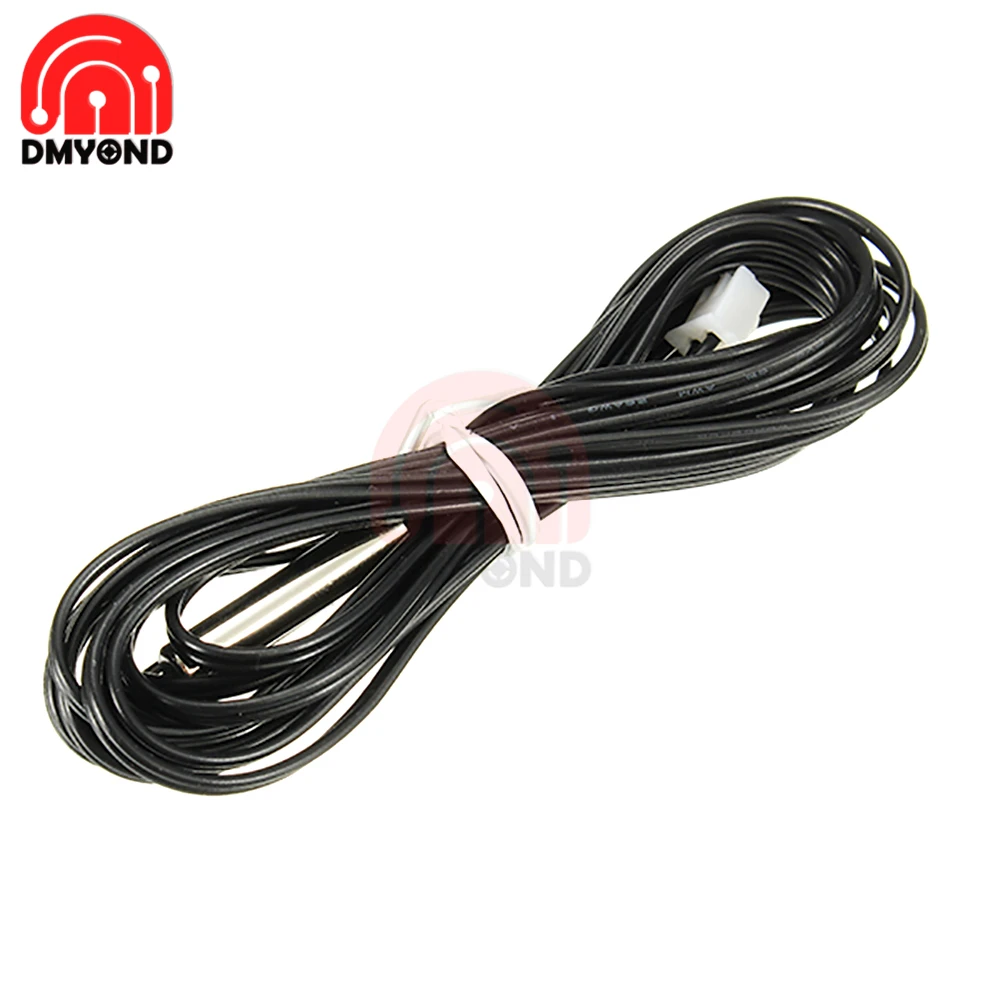

Параметры производительности:Рабочее напряжение: DC8-60V (должно быть равно напряжению вентилятора, если вы используете вентилятор 12 В, питание 24 В будет сжигать вентилятор)Рабочий ток: Управление Панель рабочий ток 35mA (12V) 22mA (24V)Возможность управления: нет ограничения по току вентилятора, но бортовой вентилятор, интерфейс, контактный ток не должен быть больше, чем ток 3A,Используйте больший вентилятор тока, Пожалуйста, подключите шнур питания вентилятора непосредственно к основному источнику питания!Диапазон выходного сигнала управления: 10% -100 (это только выходной диапазон сигнала, фактическая ситуация зависит от производительности вентилятора)Характеристики температурного зонда: NTC 10K B = 3950
3,25 после доставки обновленной версии:Температура измерения:-9,9 ° до 99,9 градусов по Цельсию допустима погрешность примерно в 2 ° (1% зонд 70 градусов по Цельсию) 3 ° (70 градусов по Цельсию выше)Диапазон температур: температура ускорения 5-94 °, температура полной скорости 10-99 °Измерение скорости: 10-9990 об/мин, больше, чем эта скорость всегда отображается 999, разрешение 10 об/мин,Блок индикатора является * 10 об/мин (устройство для измерения скорости в соответствии с общим 2-полюсный сигнала конструкцию вентилятора,Подавляющего большинства вентиляторы 2-полюсный сигнала)Скорость остановки сигнала тревоги: менее 375 об/минРазмер цепи: 65 мм * 65 мм * 15 мм, расположение отверстия на расстоянии 56 мм * 56 мм диаметр 3,2 ммВес: материнская плата + пару 1 того, что наши производственные мощности включают в он-лайн цилиндрический зонд на общую сумму около 40g, отдельный материнская плата Вес около 23 гр.

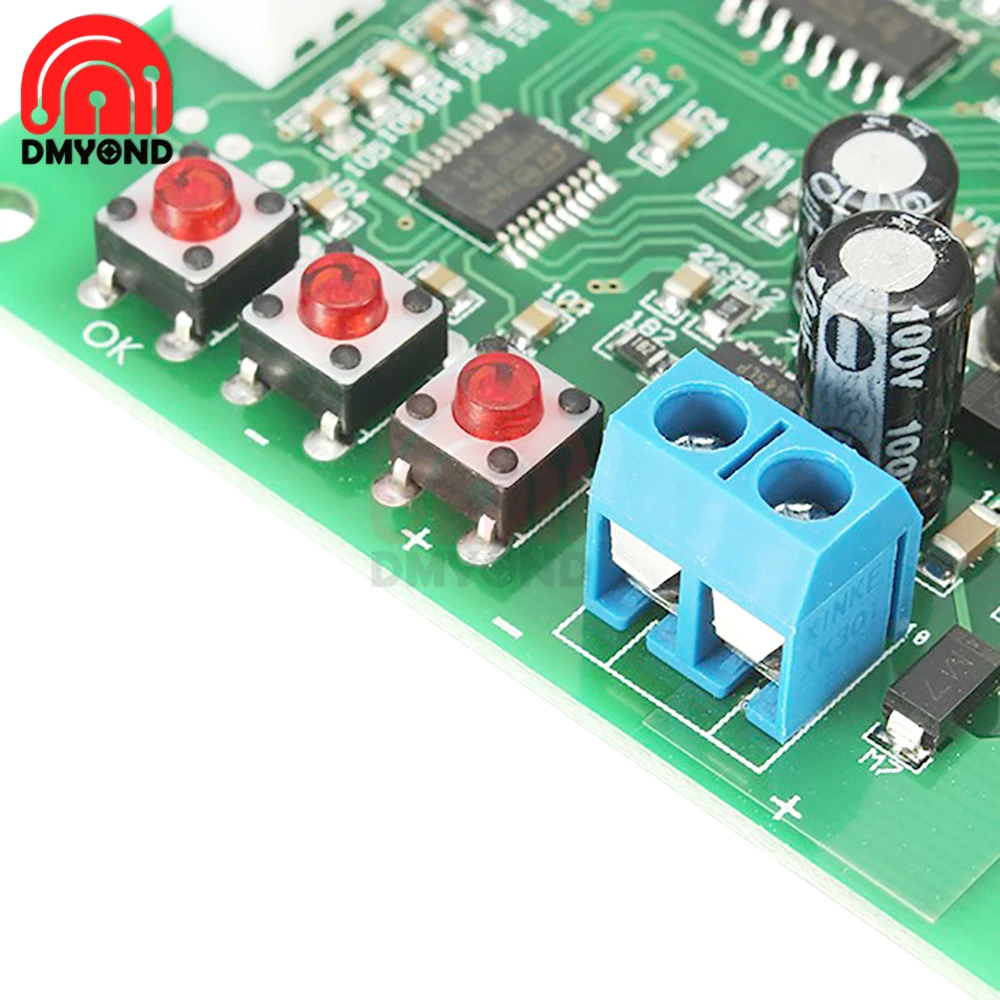

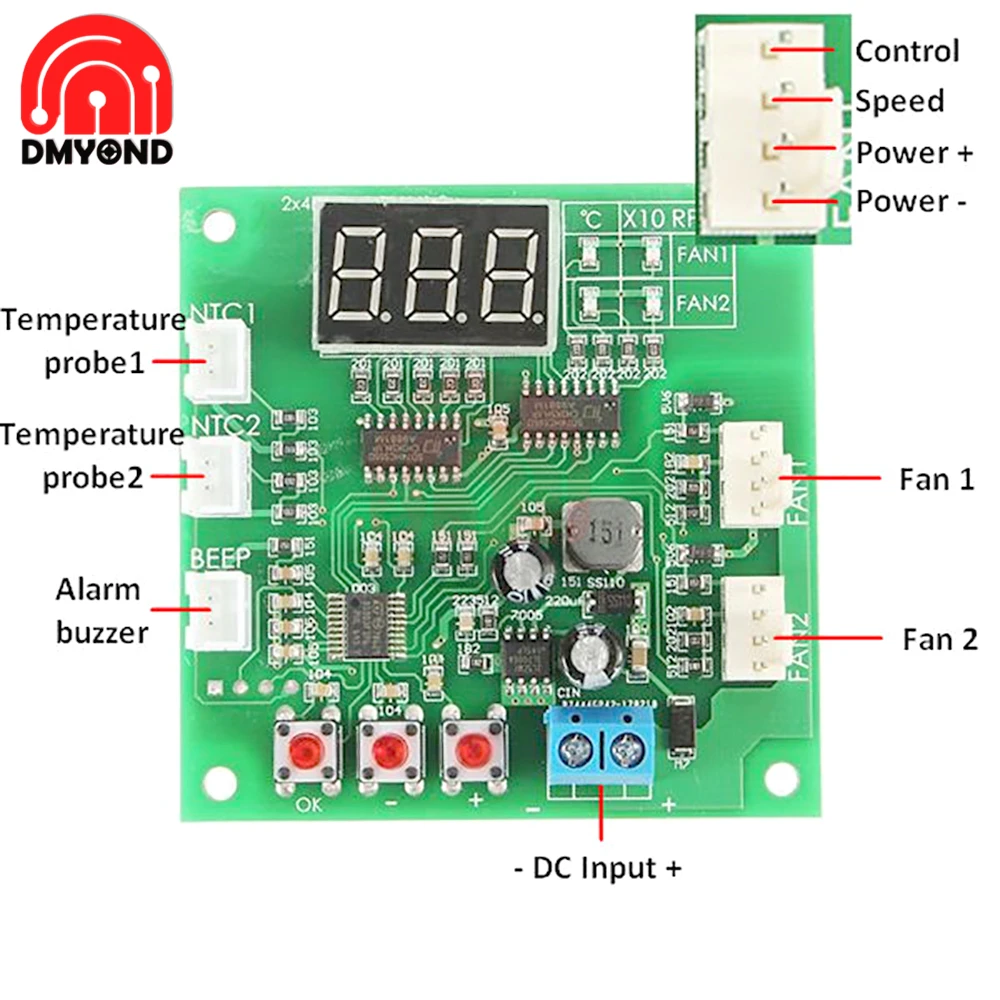

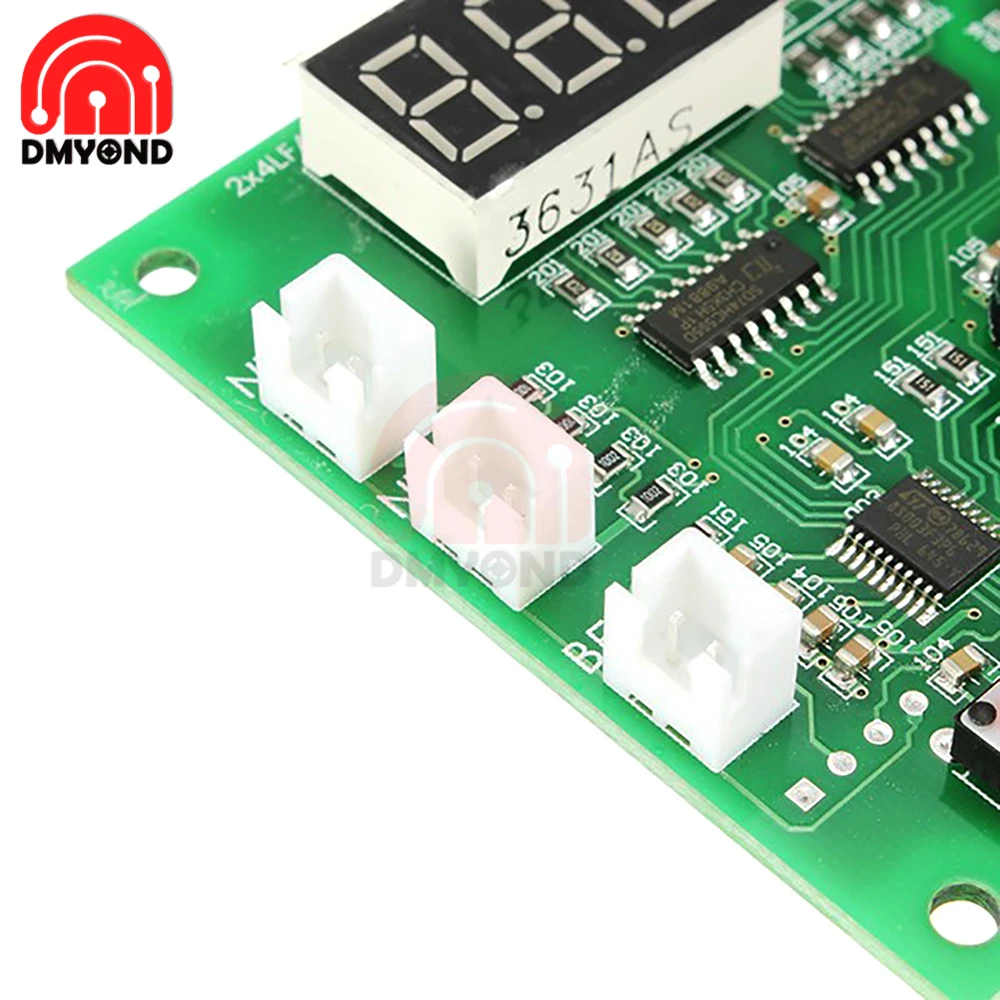

Инструкции по проводке:Синий винтовой терминал подключен к основному источнику питания(Напряжение источника питания эквивалентно используемому напряжению вентилятора и находится в диапазоне 8-60 в).Обратите внимание, что положительная и отрицательная полярность не должна быть подключена. "Канал 1" и "канал 2" вентилятор,Линейный заказ-это отрицательный источник питания,Положительная мощность, отзывы о скорости, управление ШИМ (см. Схему проводки ниже);"Тепловой 1" и "тепловой 2" подключение NTC термистор (параметр 10K B = 3950) ,Соответственно, с двухканальным датчиком температуры;"Звуковой сигнал" Джек подключен AC buzzer, когда стоп-сигнал,Вентилятор останавливает зуммер будет длинным.
Примечание по проводке:Допустимый ток для одного интерфейса вентилятора-3A. Если вам нужно управлять вентилятором с более высоким током,Подключите шнур питания вентилятора непосредственно к сети(Возможность управления контроллером не зависит от тока вентилятора и только возможности тока проводника питания).
Показать Описание:

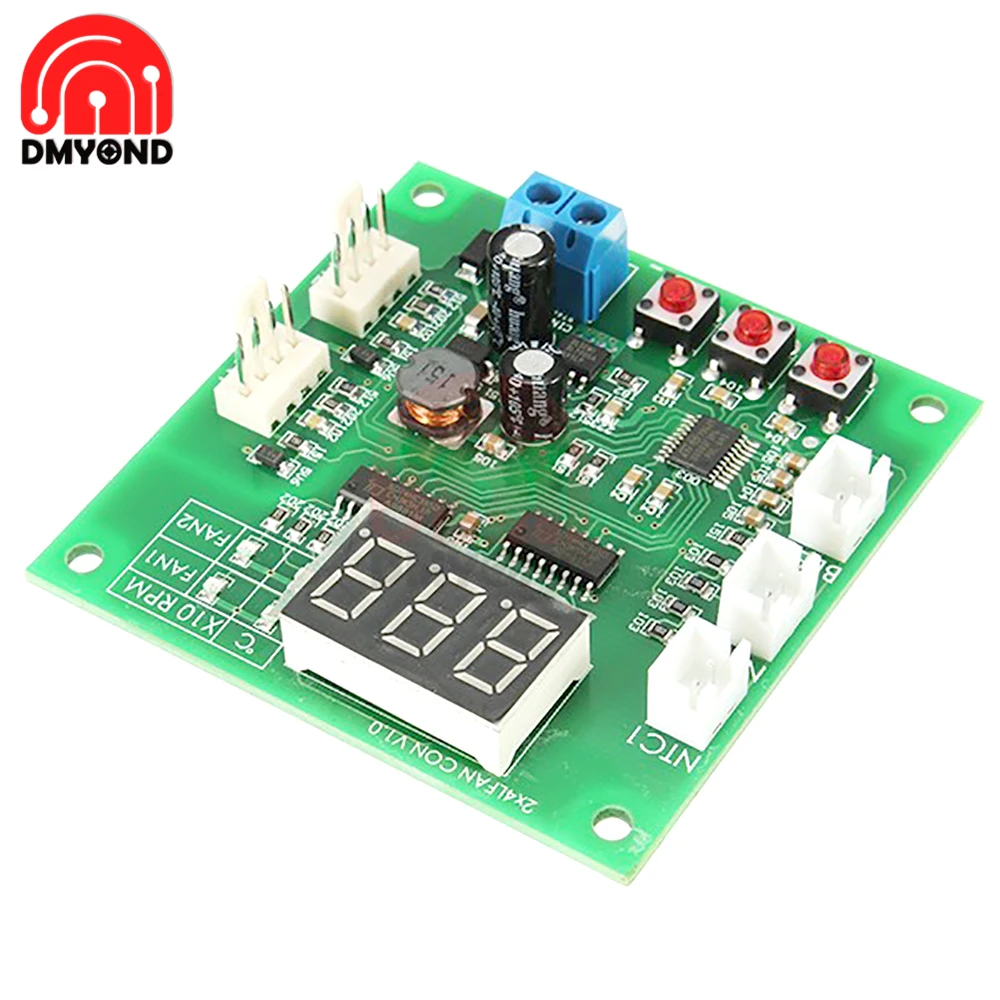

Панель управления через цифровой дисплей числового значения,Правая сторона из четырех светодиодный цифровой светодиодный указывает на текущее значение определение линии,Один или два светодиодных канала температуры и скорости (x10rpm),
