Плата драйвера бесщеточного двигателя постоянного тока, DC3.8-15V, 10 Вт, DC6-20V, 60 Вт, DC7-24V, 200 Вт, DC6.5-50V, BLDC, без холла, вход сигнала ШИМ

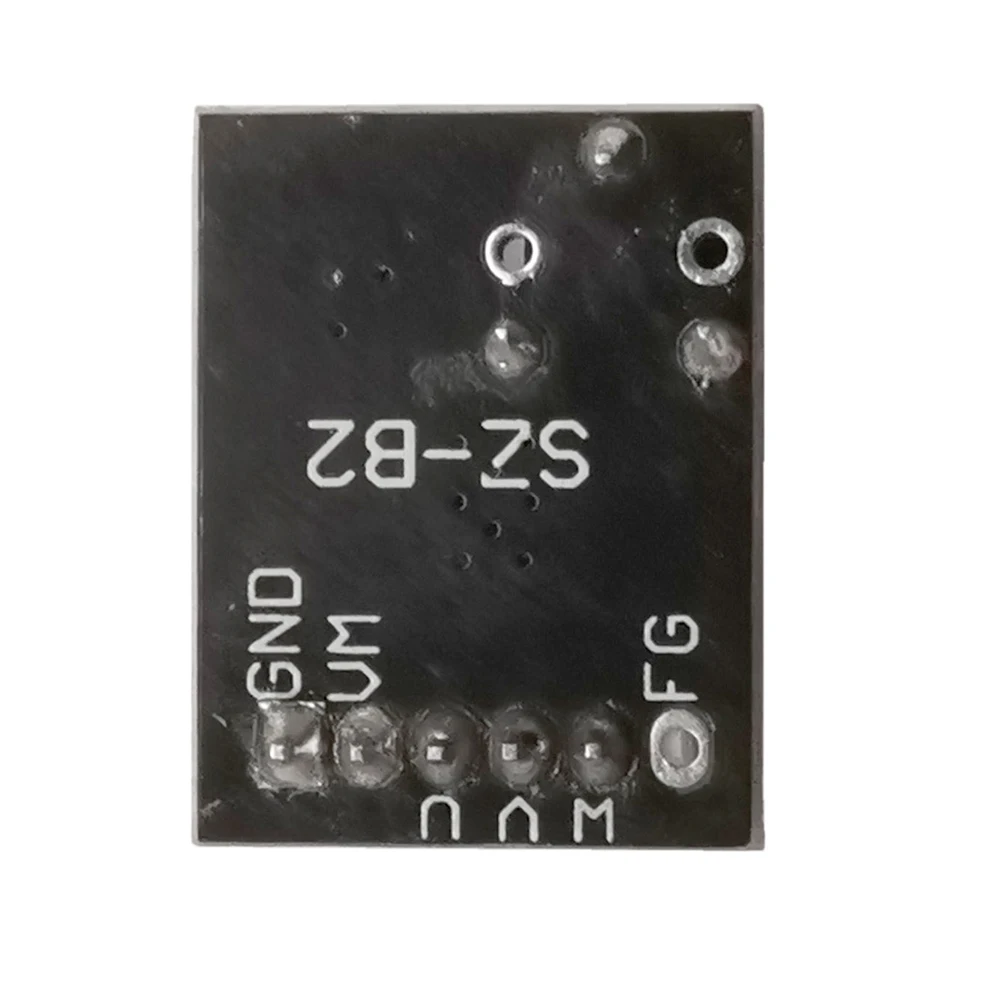

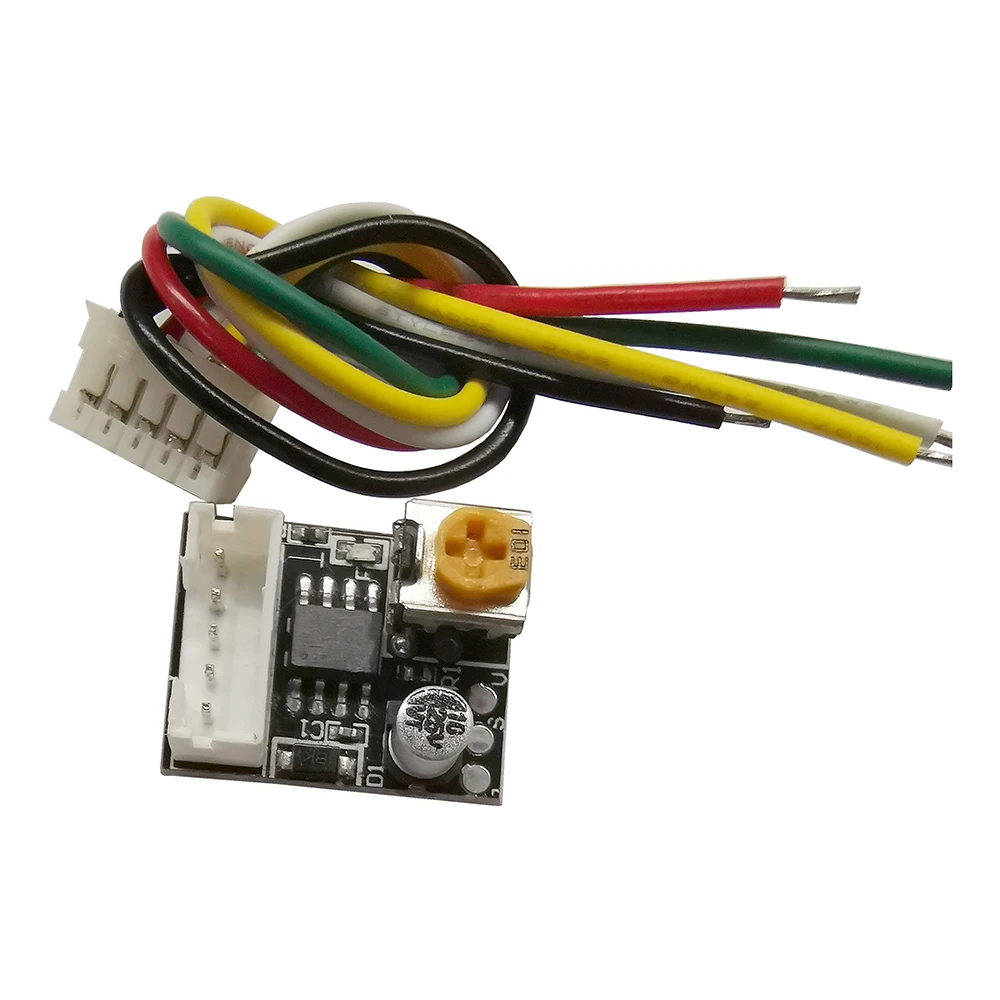

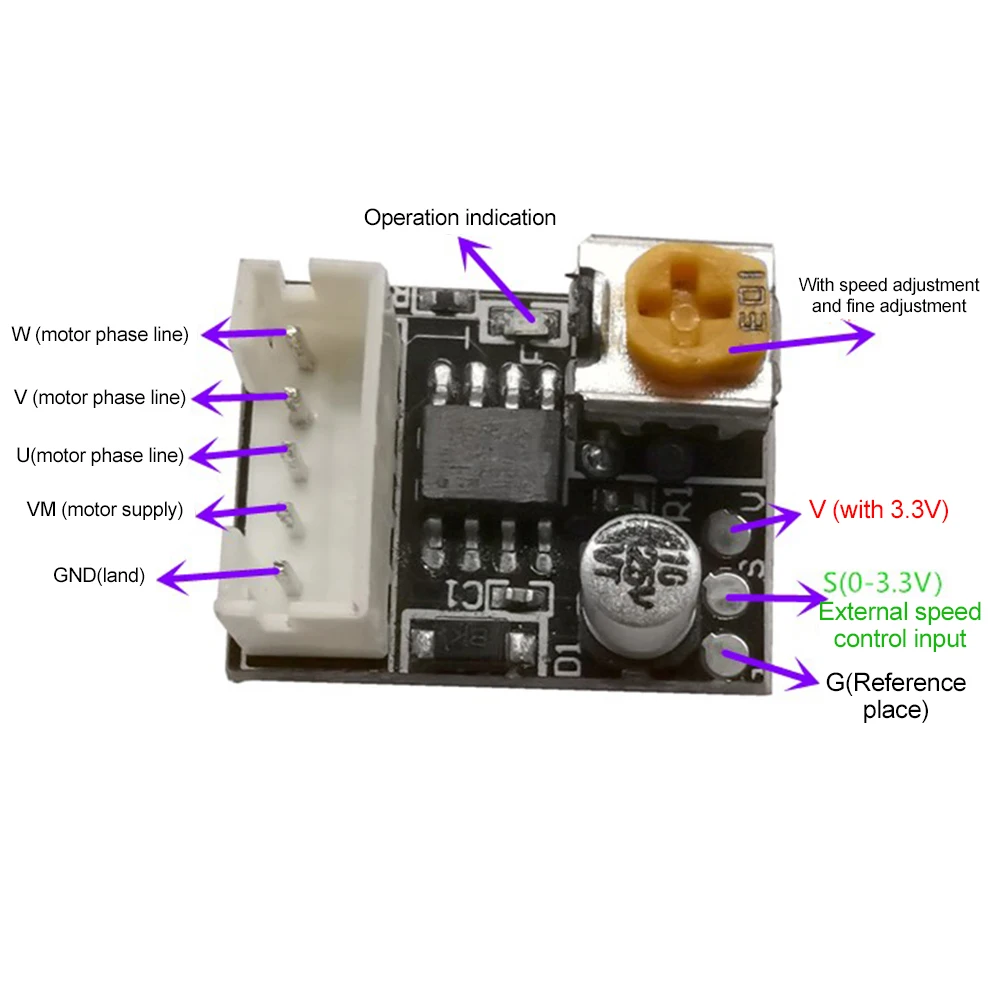

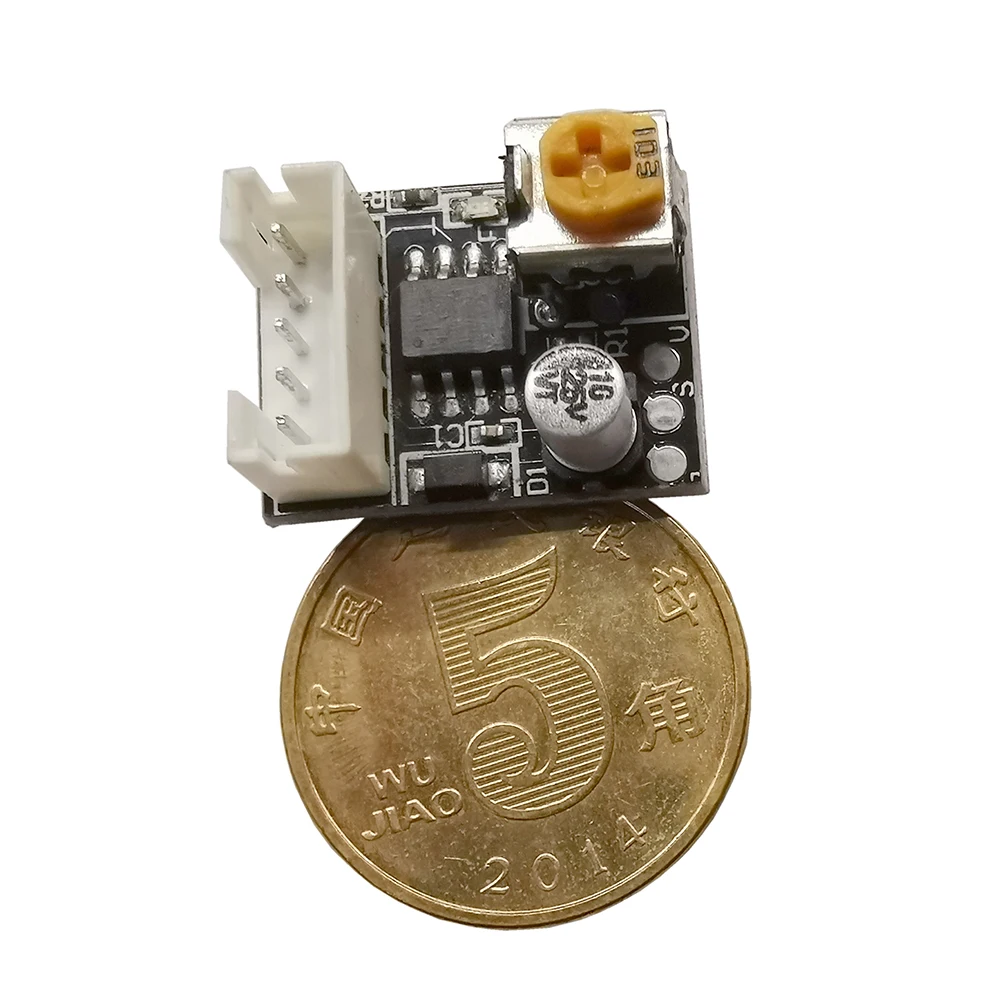

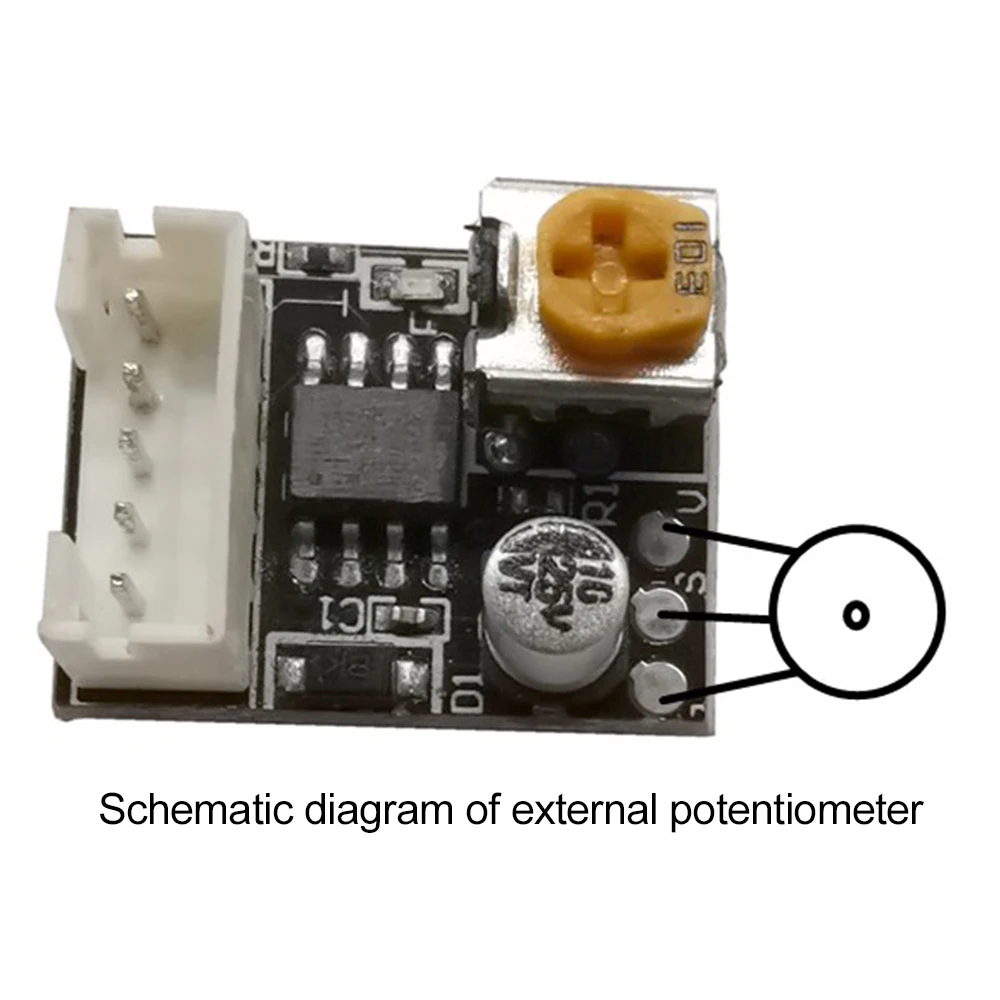

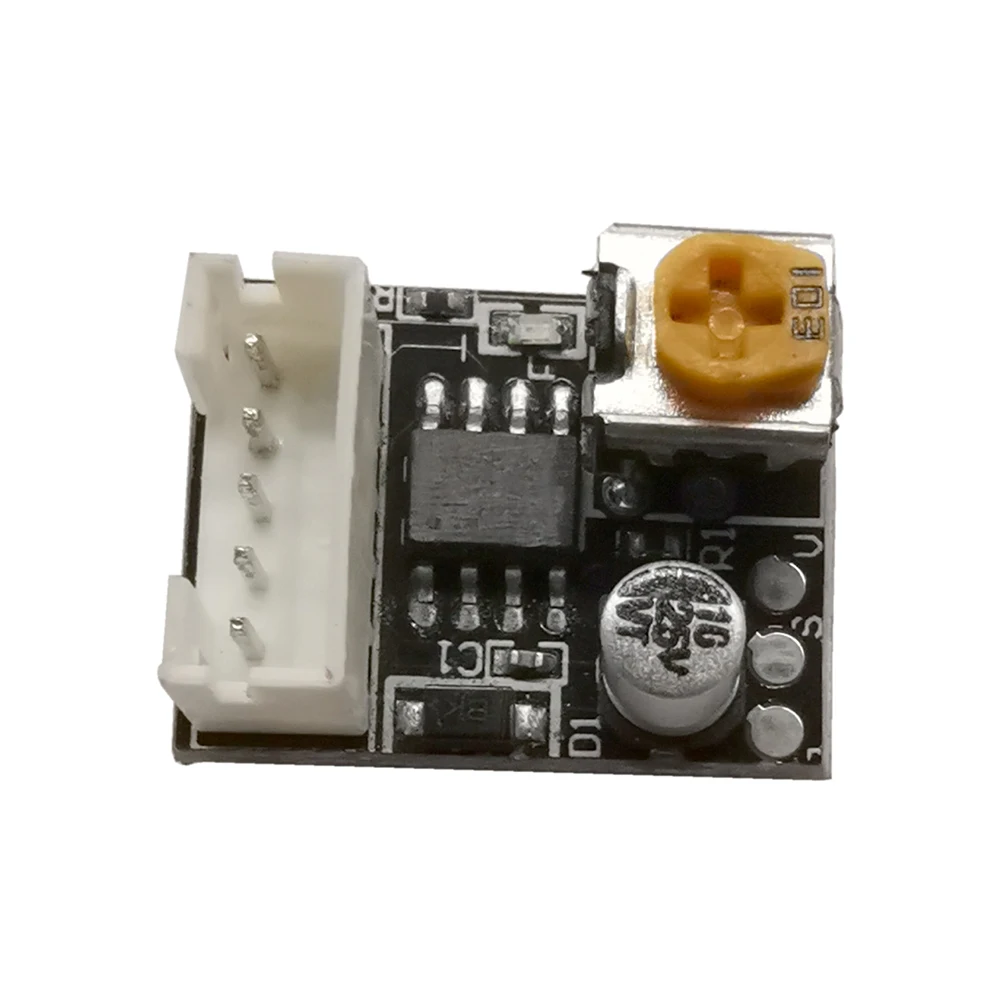

DC3.8-15V 10 ВтИнструкции по использованию:Этот драйвер настроен на один чип и имеет высокий уровень интеграции. Все параметры универсальны и затвердены. Нет регулировки периферийных параметров. Рабочее напряжение-3,8-16 В постоянного тока. Максимальная мощность при работе при максимальном напряжении составляет в пределах 10 Вт. Поскольку это универсальный параметр, он доступен на рынке. Есть много типов верхних двигателей, некоторые двигатели могут не запускаться или не работать нормально. Пожалуйста, не подключайте двигатели с очень разными параметрами от платы привода. Пожалуйста, купите образец и проверьте его. Может ли он запускаться и нормально работать, зависит от теста.Технический индекс:Модель: SZ-B2Название: трехфазный Бесконтактный драйвер двигателя постоянного тока 10 Вт (не требует зала)(1) Рабочее напряжение: DC3.8V-15V (до 16 В)(2) Рабочий ток: непрерывный 600-800 мА (максимум 1 а)(3) мощность управления: в пределах 10 Вт(4) Ток покоя: 7-10 мА (режим ожидания)(5) Регулируемое напряжение регулировки скорости: 0-3,3 В(6) Максимальная скорость: около 15000 об/мин (разные типы двигателей)Размер печатной платы: Длина 19 мм x ширина 15 мм Общая Высота 10 мм

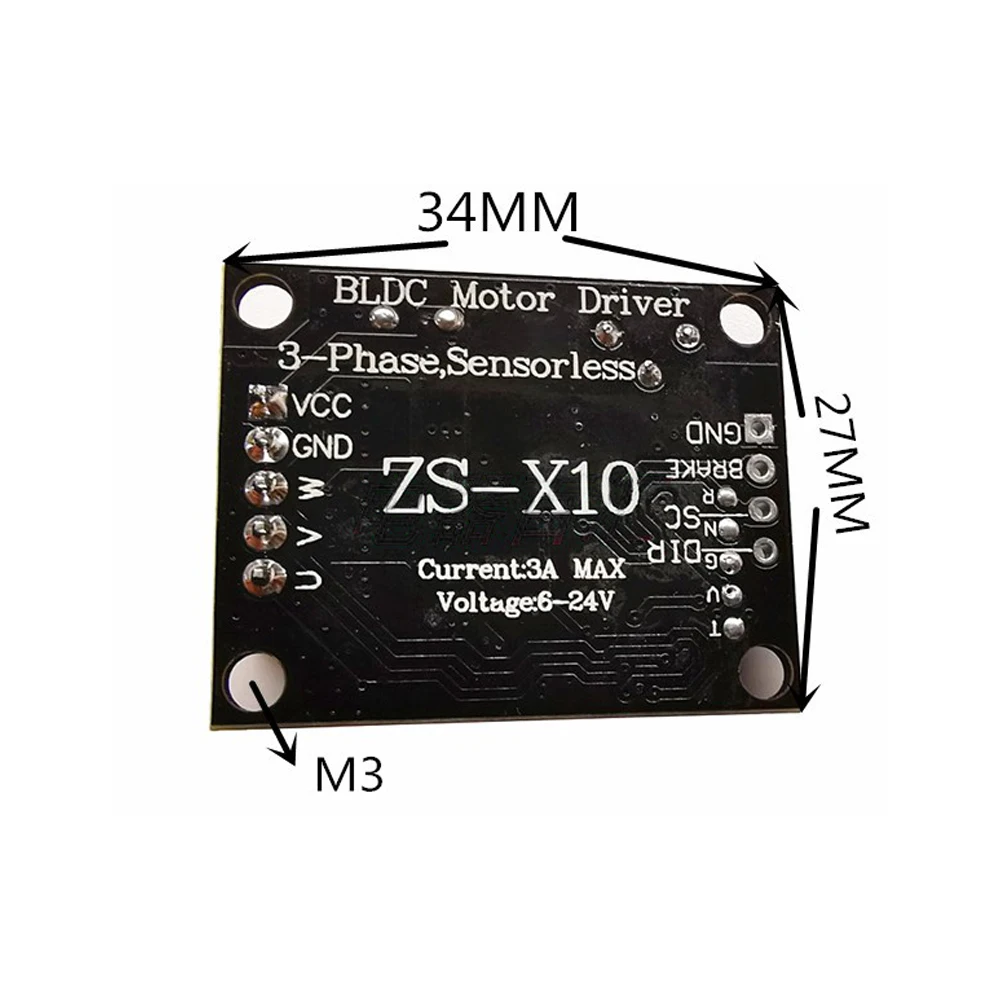

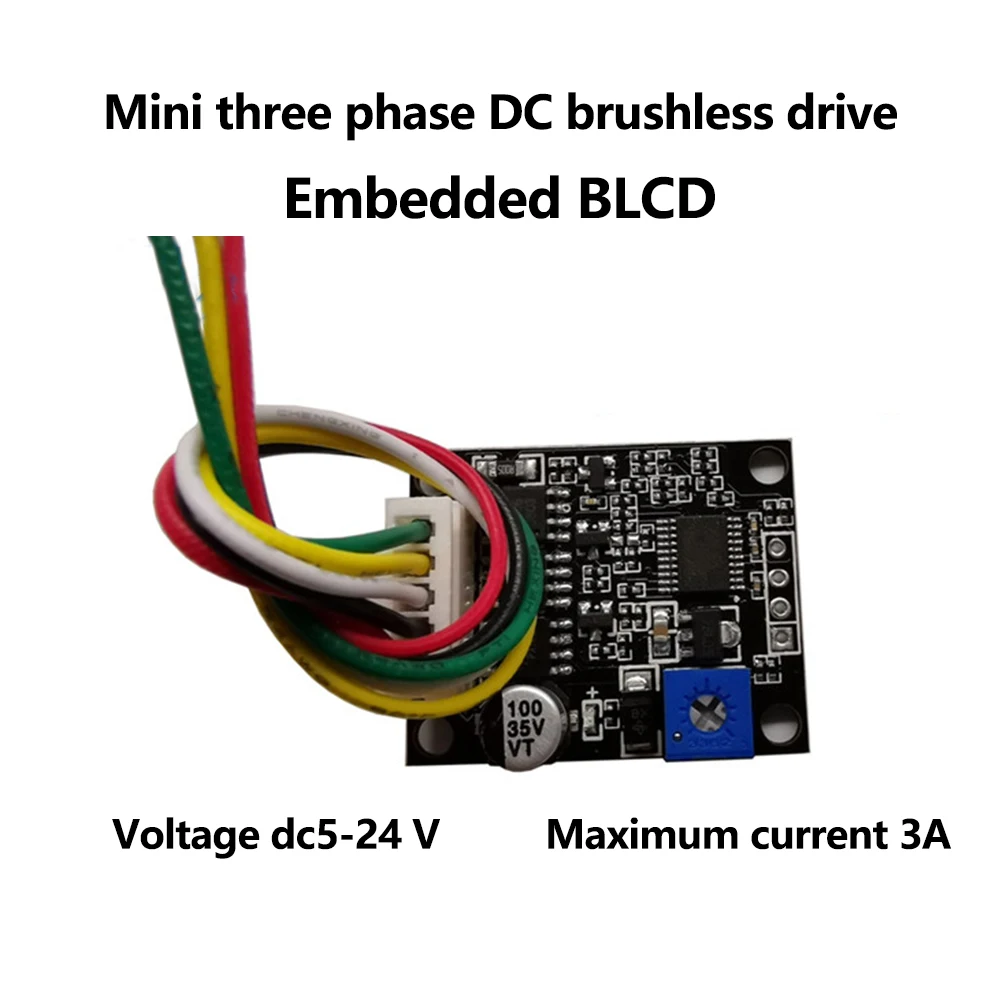

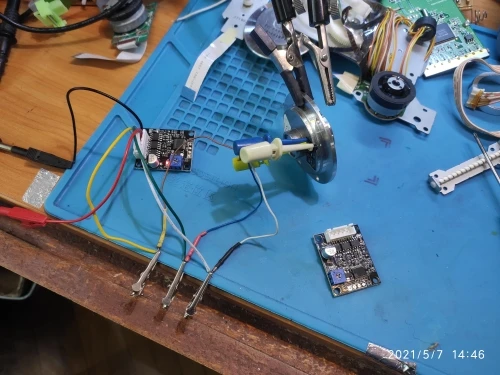

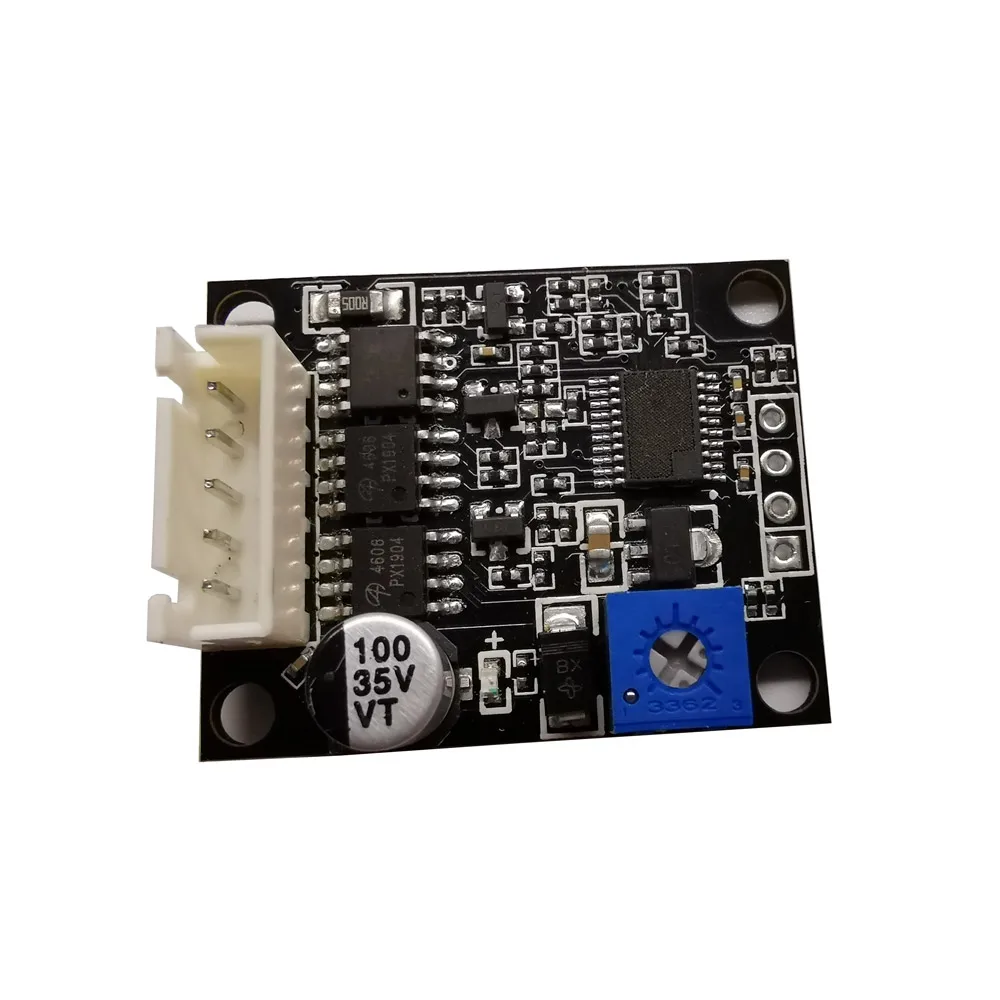

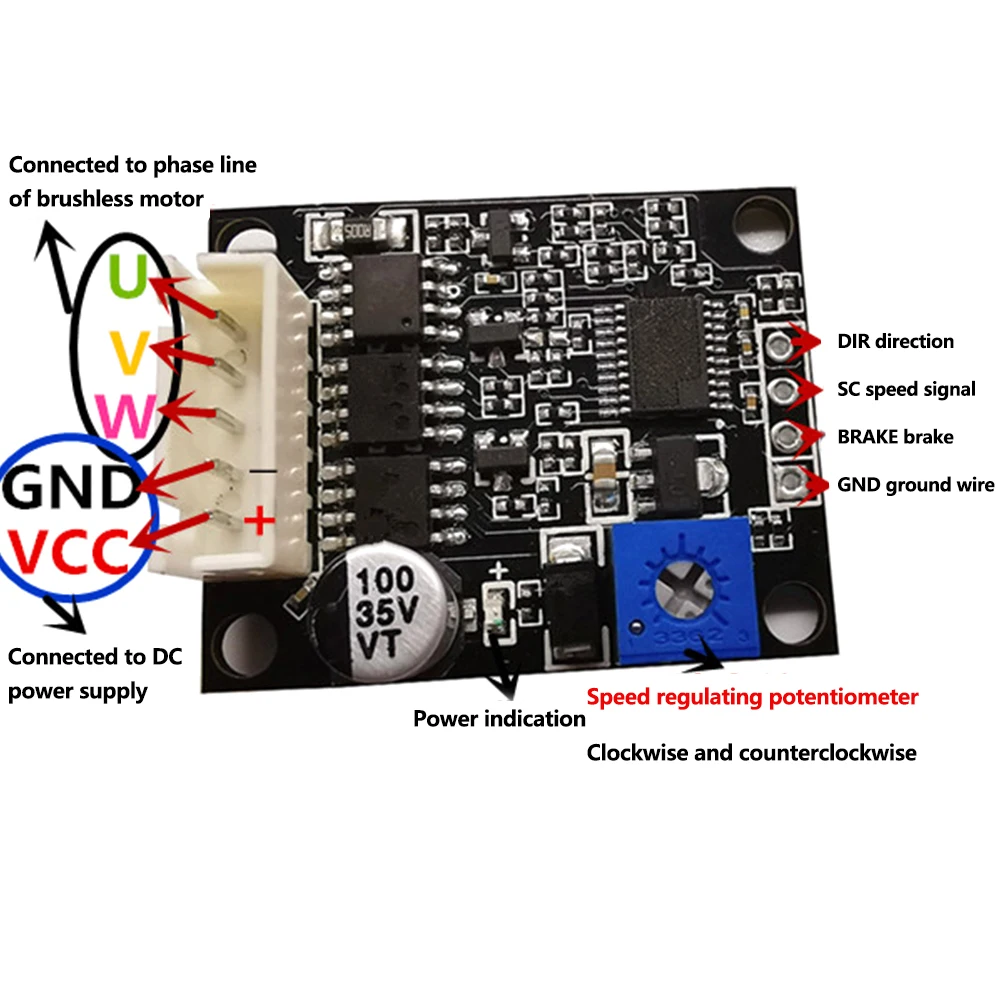

DC6-20V 60 ВтОписание интерфейса:1. Выход фазовой линии U V W подключен к двигателю2. Основной источник питания VCC GND (внешний источник питания постоянного тока) Параметры продукта:Название продукта: трехфазный бесщеточный и бесщеточный привод постоянного токаМодель: X10 (Без толчка)Рабочее напряжение: 6-20 в (предел 5-24 В)Ток привода: 3 А макс.Максимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсный двигатель), 40000 об/мин (12-полюсный двигатель), 35000 об/мин (14-полюсный двигатель).Размер продукта: длина 34 мм * ширина 27 мм * высота 11 ммВес: X10 8 г (включая провод)Особенности: Этот драйвер представляет собой бесщеточный драйвер с низким энергопотреблением и может быть встроен в другие системы. Он специально используется для воздушных насосов, водяных насосов, масляных насосов, вентиляторов и т. д., а также для промышленного управления электрическими устройствами для небольших пространств и маломощных трехфазных бесщеточных двигателей постоянного тока. По умолчанию среднее время не подходит для двигателей высокой мощности, таких как длительная работа по току полной нагрузки, охлаждение вентилятора Jianyi plusМеры предосторожности:1. В цепи источника питания на материнской плате нет предохранителя. Цзяньи добавил его сам. Обратное подключение положительного и отрицательного полюсов источника питания приведет к постоянному повреждению некоторых микросхем на плате (даже если она не заработает в течение 1 секунды)2. При нормальной работе есть защита от блокировки двигателя. Пожалуйста, не допускайте искусственного короткого замыкания, когда модуль не работает нормально. После короткого замыкания может привести к разрыву линии, пожалуйста, используйте тест малого тока и низкого напряжения для первого испытания проводки. Подходящее использование трехфазных бесщеточных двигателей постоянного тока с эквивалентным током и мощностью3. Не подключайте двигатель, который явно не соответствует напряжению, току или мощности модуля привода, чтобы избежать необъяснимых «бесчувственных» повреждений.

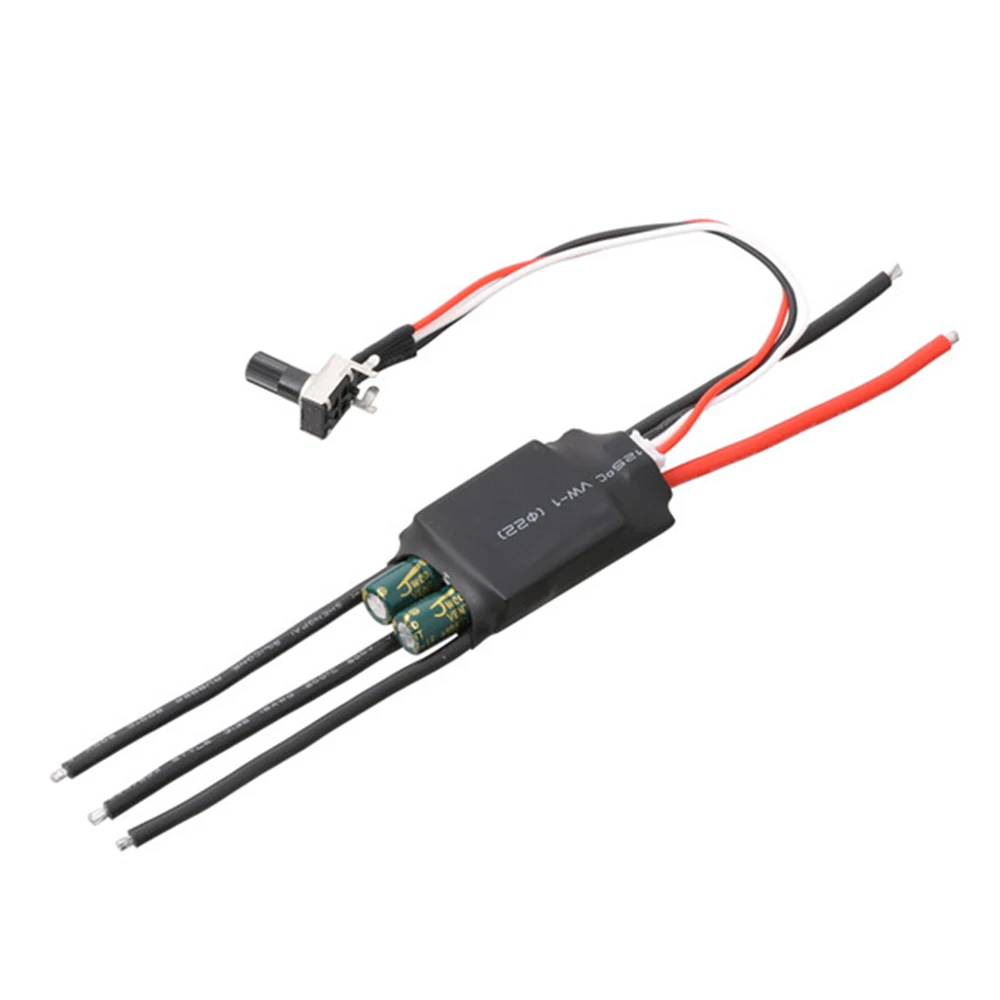

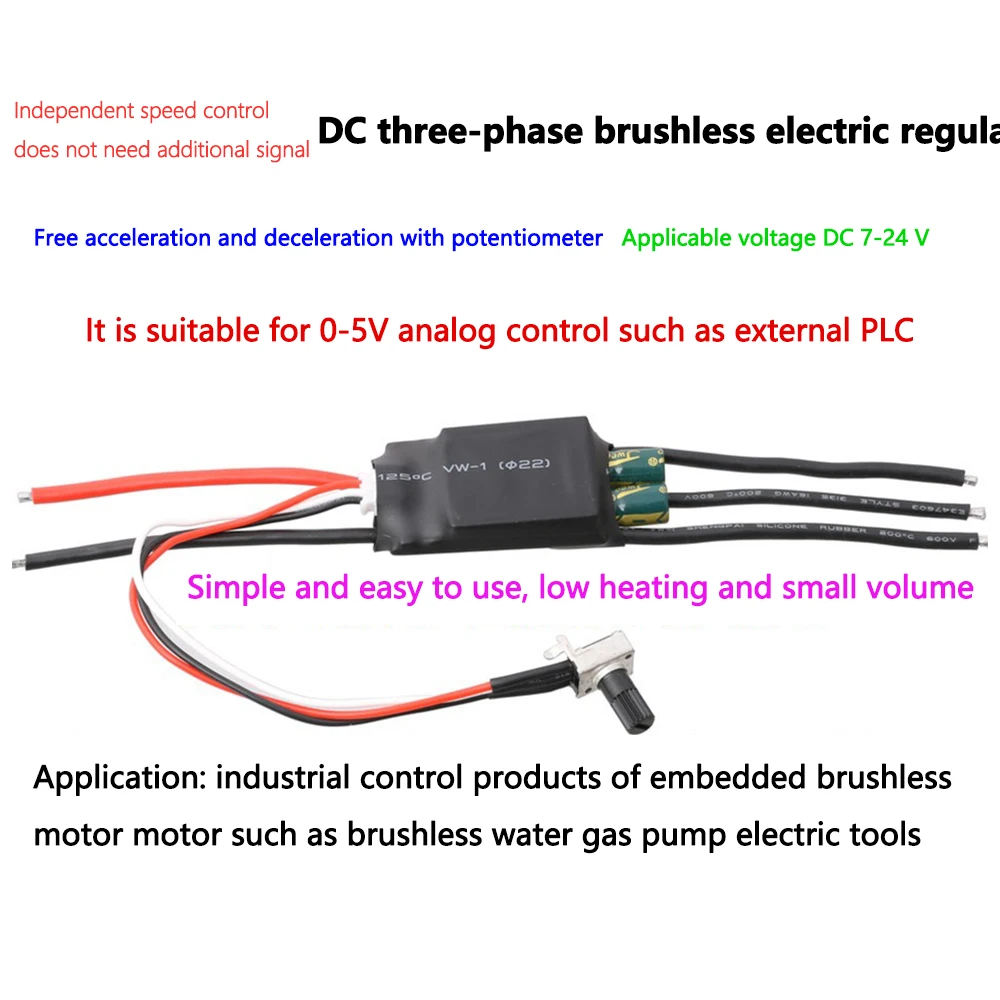

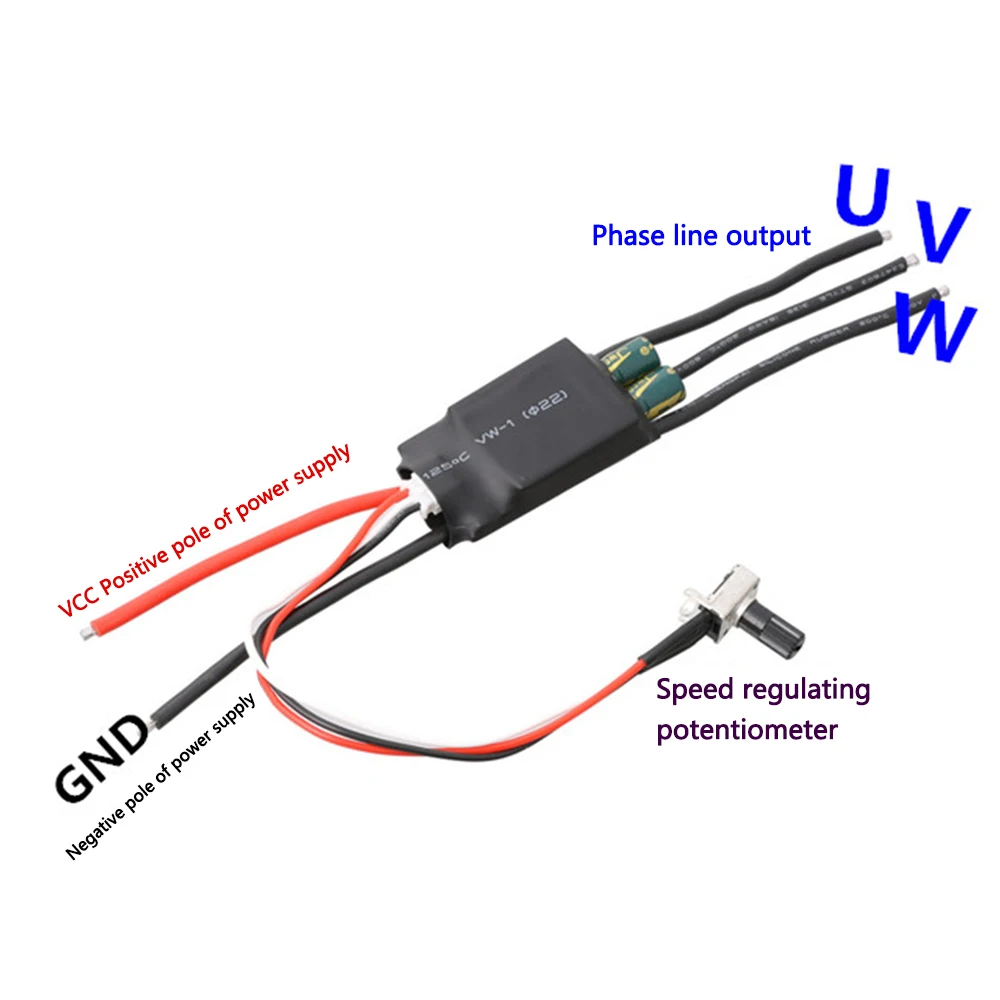

DC7-24V 200 ВтОписание интерфейса:1. Выход фазовой линии U V W подключен к двигателю2. Основной источник питания VCC GND (внешний источник питания постоянного тока) Параметры продукта:Название продукта: потенциометр, трехфазный бесщеточный и бесщеточный привод постоянного токаМодель: X30A (потенциометр)Рабочее напряжение: 7-24 ВТок привода: Номинальный 15а плюс охлаждение вентилятора 20АМаксимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсный двигатель), 40000 об/мин (12-полюсный двигатель), 35000 об/мин (14-полюсный двигатель).Размер продукта: длина 45 мм * ширина 26 мм * высота 12 мм (без проводов и выступающих конденсаторов)Вес: X30A 29 граммОсобенности: ESC специально разработан и разработан для промышленных инструментов управления, таких как воздушные насосы, водяные насосы, масляные насосы, вентиляторы и т. д., в которых используются трехфазные бесщеточные двигатели постоянного тока. По умолчанию может работать в течение длительного времени и при среднем значении тока. Вентилятор Jianyi plus имеет защиту от перегрева., Когда внешние условия рассеивания тепла ESC плохие, а температура превышает 100 градусов, мощность будет автоматически уменьшена, а когда она опустится до 100 градусов, температура вернется к нормальной.Меры предосторожности:1. В цепи источника питания на материнской плате нет предохранителя. Цзяньи добавил его сам. Обратное подключение положительного и отрицательного полюсов источника питания приведет к постоянному повреждению некоторых микросхем на плате (даже если она не заработает в течение 1 секунды)2. При нормальной работе есть защита от блокировки двигателя. Поскольку мощность и ток модуля большие, пожалуйста, не допускайте искусственного короткого замыкания, когда модуль не работает нормально. Если при коротком замыкании может сгореть линия, а трубка может лопнуть, используйте Малый для первого испытания проводки. Испытание тока на низкое напряжение, после ок, затем передайте высокий ток и высокое напряжение для работы3. Не подключайте двигатель, который явно не соответствует напряжению, току или мощности модуля привода, чтобы избежать необъяснимых «бесчувственных» повреждений.

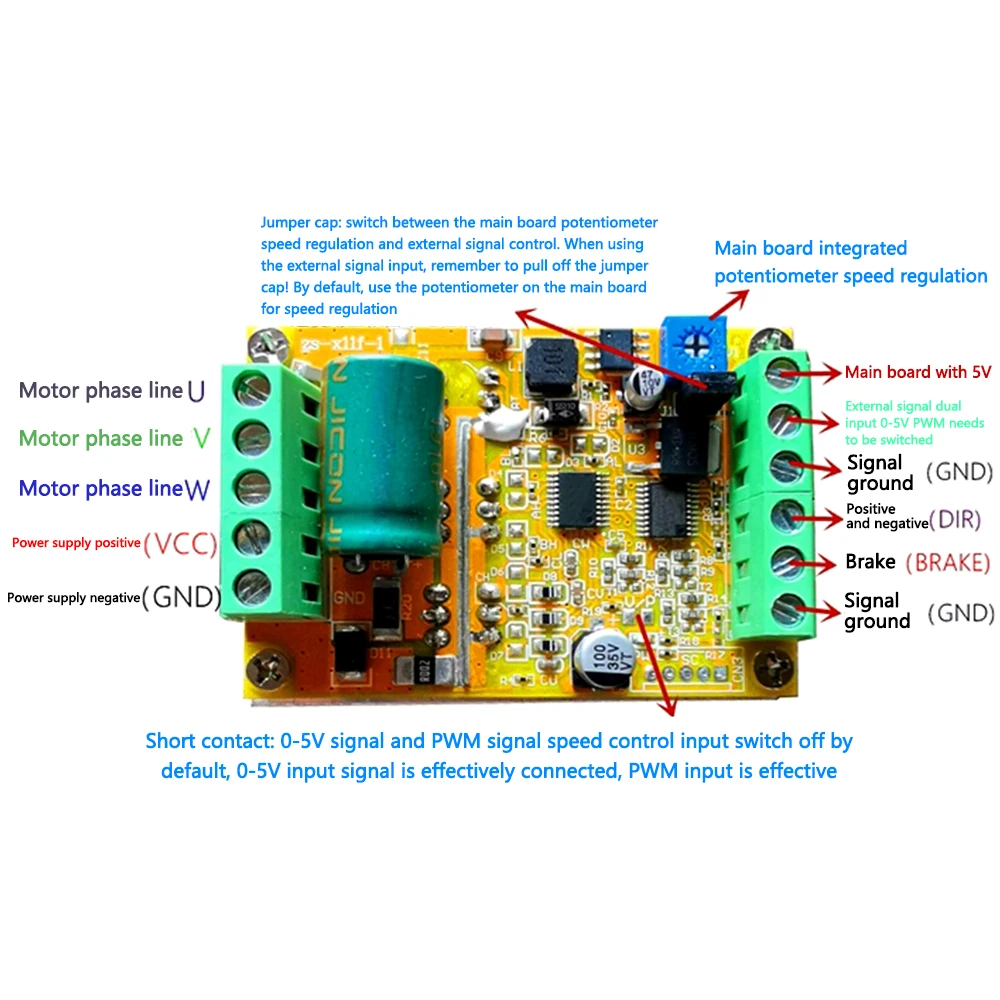

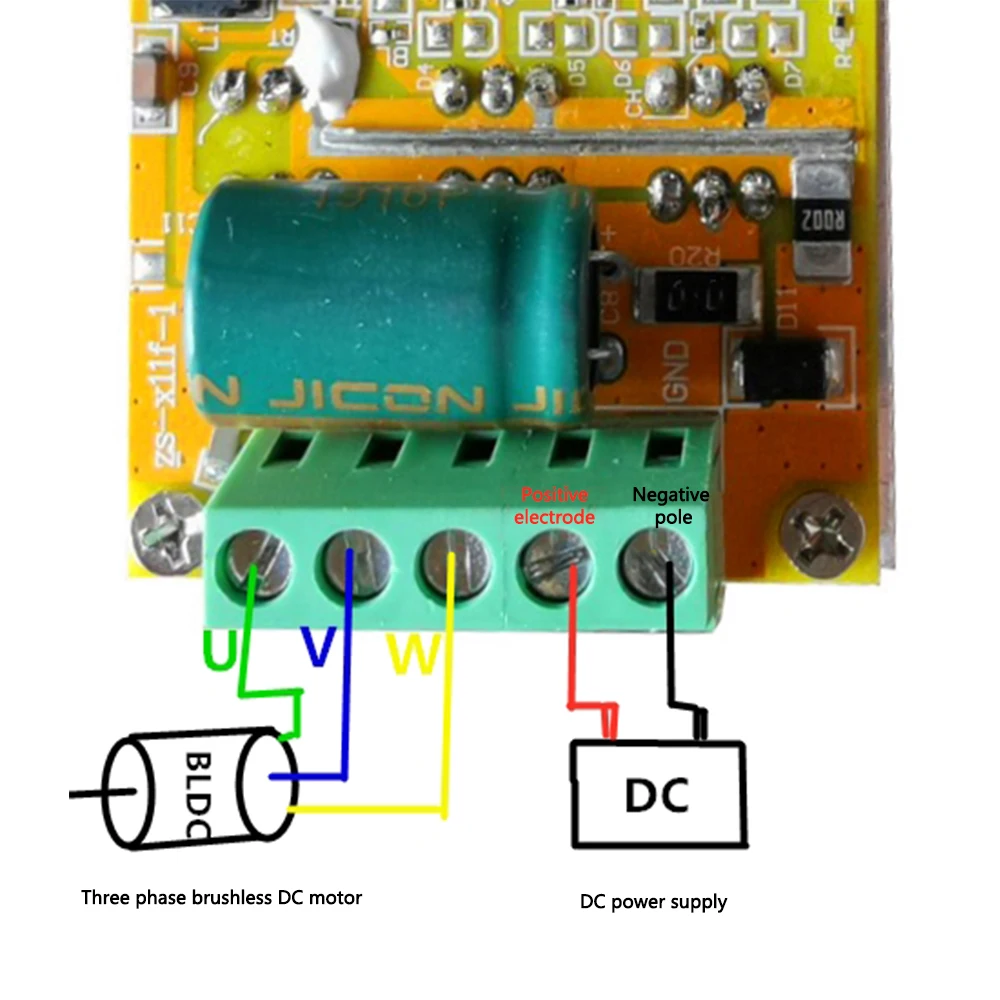

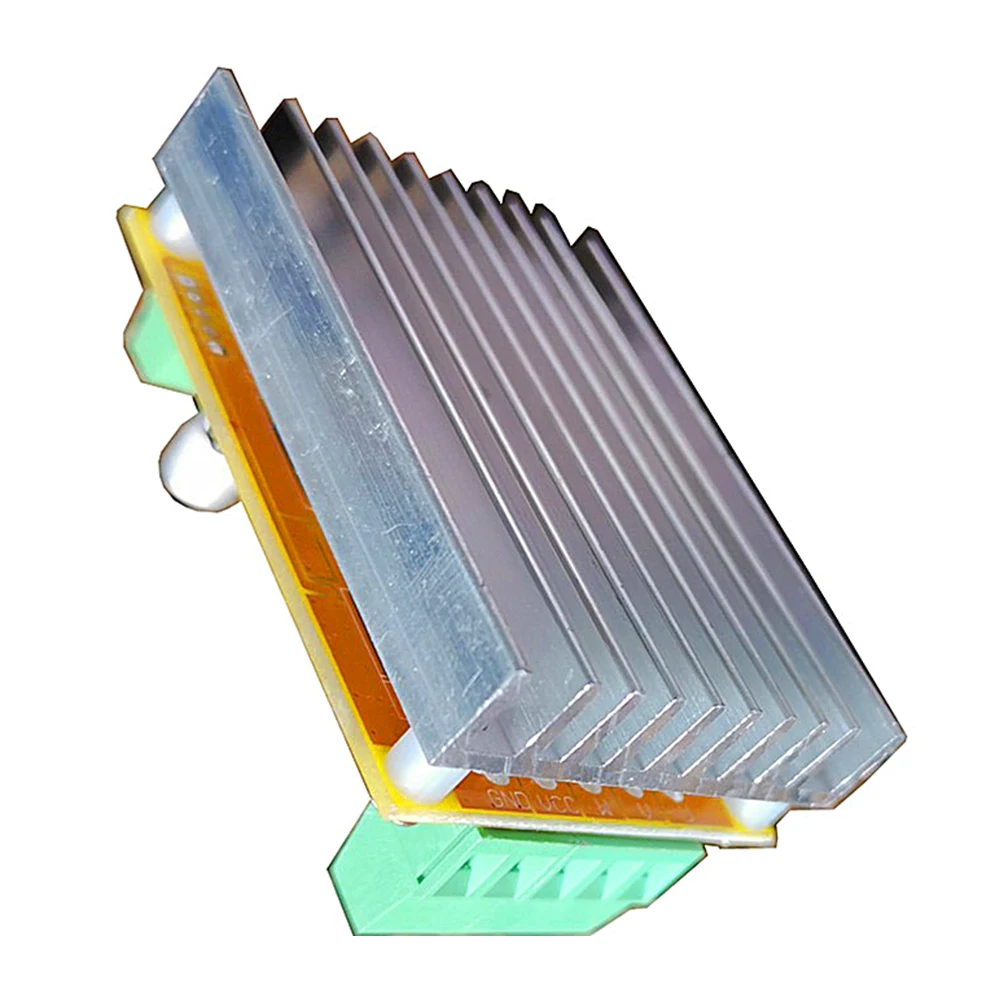

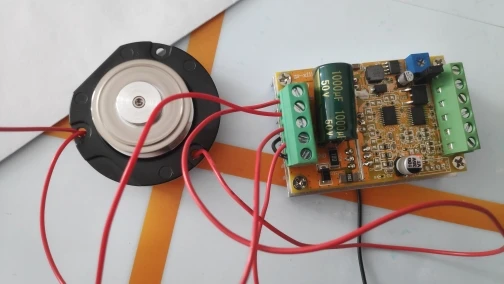

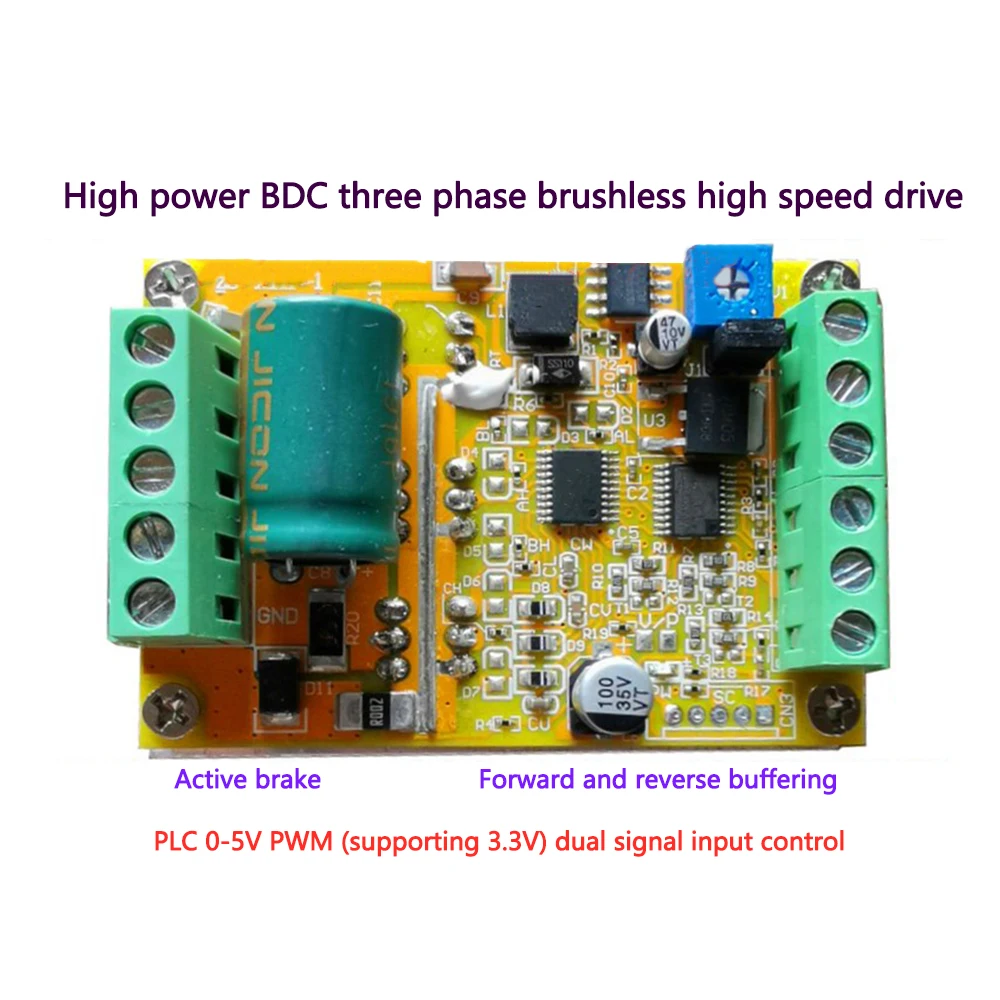

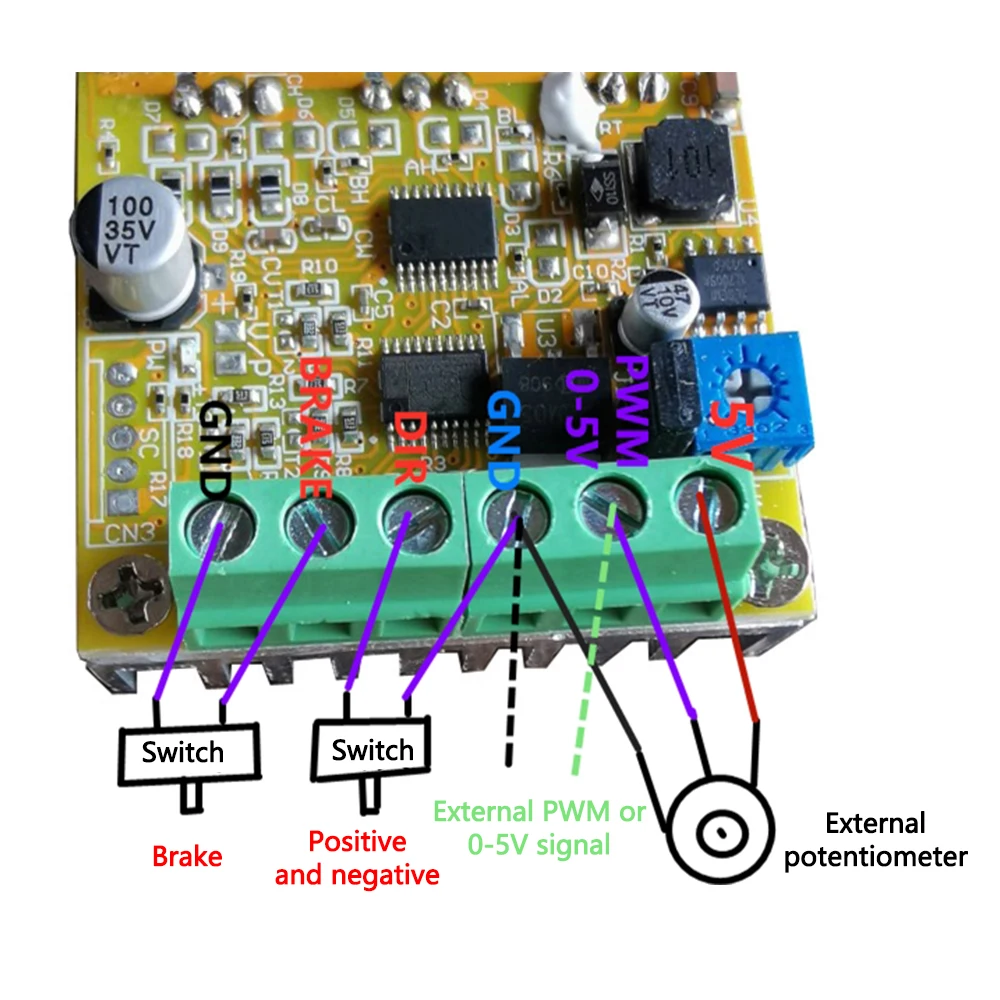

DC6.5-50V 380 ВтОписание интерфейса:1. 3-фазный выход провода U V W подключен к бесщеточному двигателю2. 5 В GND материнская плата поставляется с 5 В (ток не превышает 200 мА)3. Основной источник питания VCC GND (внешний источник питания постоянного тока)4. Выход скоростного импульсного сигнала SC (Зарезервирован только интерфейс, нет технической поддержки)5. Прямой и обратный контроль DIR сохраняет низкий уровень активности (можно подключить к внешнему переключателю заземления)6. Тормозной контроль поддерживает низкий уровень активности (можно подключить к внешнему переключателю заземления)Сигнал управления скоростью ШИМ 6,0-5 В, двойной входной терминал (бортовой потенциометр, Управление скоростью также можно переключать с помощью перемычки для подключения внешнего аналогового сигнала рабочего цикла 0-5 В, скорость входного сигнала ШИМ контроль)Технология с полным чипом, стабильная производительность, удобный дизайн, все интерфейсы используют клеммные колодки, стандартный радиатор, бортовой потенциометр скорости, можно использовать при питании руки, экономя время и беспокоясьХарактеристики материнской платы:Наименование товара: zs-x11f-2Рабочее напряжение: 6,5-50 вТок привода: Номинальный 16 А плюс воздушное охлаждение 30 АМаксимальная мощность: 380 ВтЗащита от перегрузки по току: ДаЗащита заблокированного ротора: Да (после заблокированного ротора ток автоматически падает и запускается через интервалы) Защита от перегрева: Да (мощность перегрева уменьшена вдвое) Максимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсный двигатель), 40000 об/мин (12-полюсный двигатель), 35000 об/мин (14-полюсный двигатель).Размер продукта: длина 63 мм * ширина 45 мм * Высота 31 ммВес: около 76 гМеры предосторожности:1. Обратное подключение положительного и отрицательного полюсов источника питания на материнской плате приведет к постоянному повреждению некоторых микросхем на плате (даже если это невозможно в течение 1 секунды)2. Существует защита от перегрузки по току на выходе двигателя во время нормальной работы. Поскольку мощность и ток модуля большие, пожалуйста, не допускайте искусственного короткого замыкания, когда модуль не работает нормально. После короткого замыкания цепь может сгореть, и трубка может лопнуть. Пожалуйста, проверьте с низким током и низким напряжением. После ОК, подключите к высокому току и высокому напряжению. Поскольку это модуль с неизолированной платой, обратите внимание на изоляцию головки проводки. Категорически запрещено, чтобы сильное напряжение касалось частей платы. 3. Не подключайте двигатель, который явно не соответствует напряжению, току или мощности модуля привода,

DC6-24V1000W

Рабочее напряжение: 6-20 в (ограничение 24 В)

Ток привода: Номинальный 30 А плюс воздушное охлаждение 50 А

Максимальная мощность: 1000 Вт

Защита от перегрузки по току: Да

Защита заблокированного ротора: Да (после заблокированного ротора ток автоматически падает и запускается через интервалы)

Защита от перегрева: Да (мощность перегрева уменьшена вдвое)

Максимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсный двигатель), 40000 об/мин (12-полюсный двигатель), 35000 об/мин (14-полюсный двигатель).

Меры предосторожности:

1. Обратное подключение положительного и отрицательного полюсов источника питания на материнской плате приведет к постоянному повреждению некоторых микросхем на плате (большой ток не будет работать в течение нескольких секунд)

2. Существует защита от перегрузки по току на выходе двигателя во время нормальной работы. Поскольку мощность и ток модуля очень большие, пожалуйста, не допускайте искусственного короткого замыкания, когда модуль не работает нормально. После короткого замыкания цепь может сгореть, и трубка может лопнуть, первая проводка испытательной машины, пожалуйста, используйте тест малого тока и низкого напряжения, после ок, затем Примените высокий ток и высокое напряжение. Поскольку это модуль с неизолированной платой, обратите внимание на изоляцию головки проводки. Категорически запрещено, чтобы сильное напряжение касалось частей платы.

3. Не подключайте двигатель, который явно не соответствует напряжению, току или мощности модуля привода, чтобы избежать необъяснимых повреждений.
