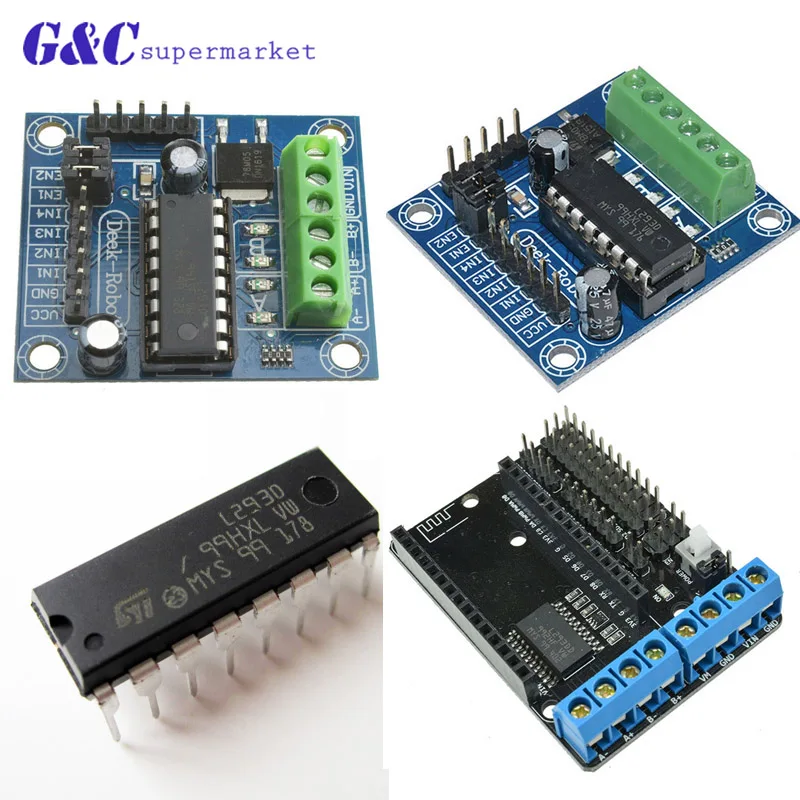

Плата расширения NodeMCU двигателя L293D, щит привода двигателя для Arduino UNO MEGA2560 ESP8266 ESP 12E, электроника сделай сам

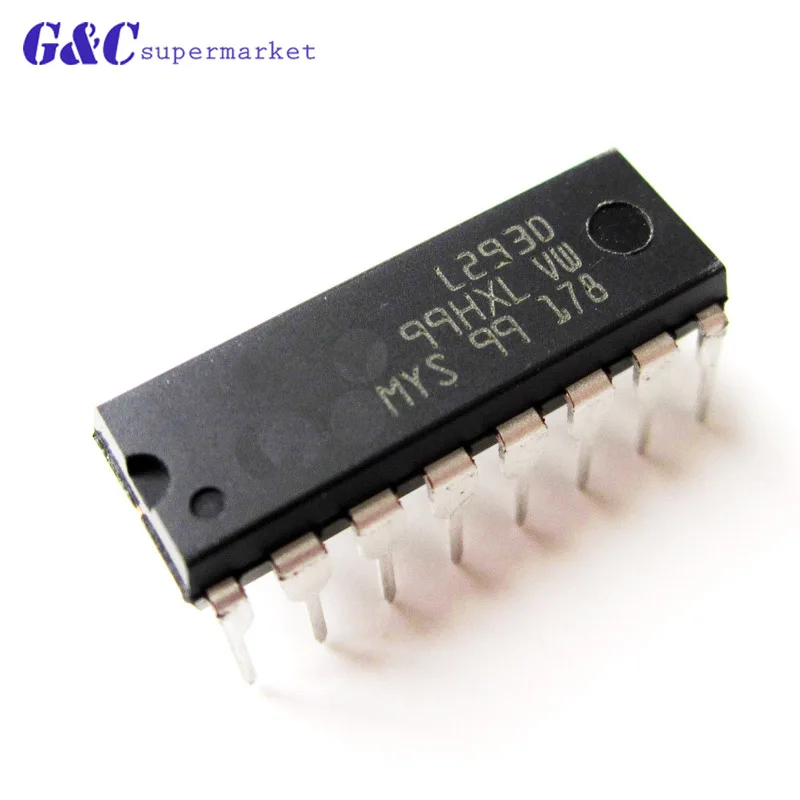

5 * L293D IC

Часть №: L293DКонтактный номер: 16 контактовПосылка включает в себя: 5 x L293D L293 L293B DIP/СОП двухтактный Четыре-канальный драйвер двигателей IC

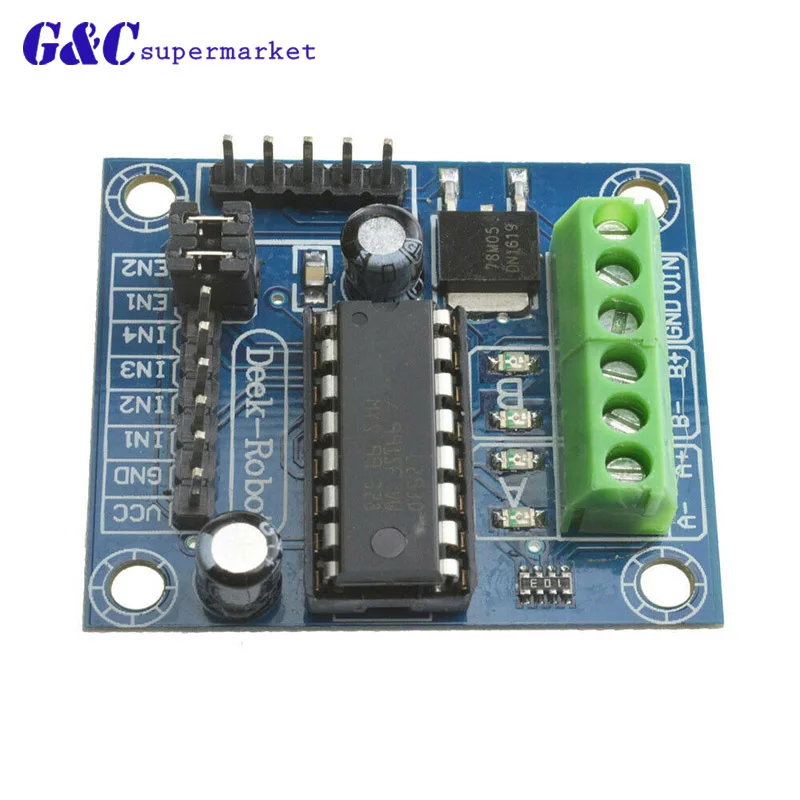

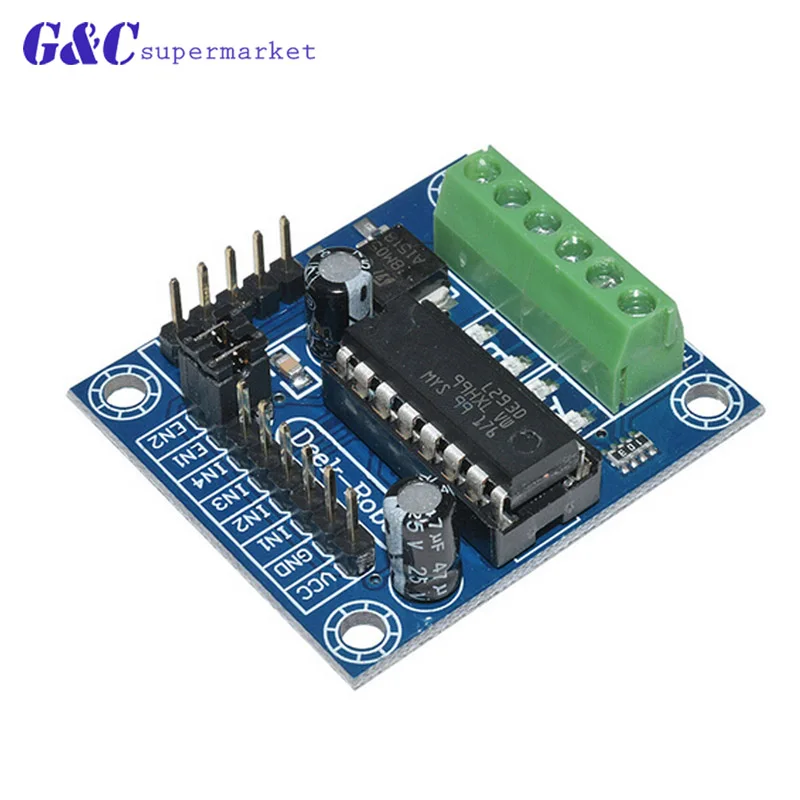

L293D модуль

L293D представляет собой монолитная Интегральная высокого напряжения, тока высокого напряжения, 4-канальный видеорегистратор водителя. В основном это означает, что с помощью этого чипа вы можете использовать двигатели постоянного тока и источники питания до 36 вольт, это некоторые довольно большие двигатели, и чип может поставить максимальный ток 600мА на канал, Чип L293D также известен как тип h-моста. H-мост, как правило, является электрической схемой, которая позволяет применять напряжение через нагрузку в любом направлении к выходу, например, двигателю.-2 интерфейса для сервопривода 5 В, подключенного к выделенному таймеру высокого разрешения-нет дрожания!-Может управлять 4 двигателями постоянного тока или 2 шаговыми двигателями или 2 сервоприводами-До 4-х никель-металл-двунаправленный двигатели постоянного тока с индивидуальным 8-битный выбор скорости-До 2 шаговых моторов (однополярных или биполярных) с одной катушкой, двойной катушкой или переплетенным шагом.-4 H-мостов: за мост обеспечивает 0.6A (1.2A пиковое значение тока) с тепловой защитой, может работать моторы на 4,5 до 36В постоянного тока-Выдвижные резисторы удерживают двигатели отключенными во время включения-Кнопка сброса-2 внешних терминала интерфейс питания, для разделения логики/расходные материалы для двигателя-Протестировано Совместимо с Mega, Diecimila и DuemilanoveПосылка включает в себя: 1 плата расширения двигателя L293D для Arduino Duemilanove Mega UNO

L293D щит

Новый Щит двигателя L293D, входное напряжение DC4.5-25VВыходной ток 600 мА на канал1.2A пиковый выходной ток (не повторяющийся) на каналВключение объектаЗащита от перегреваЛогическое «0» входное напряжение до 1,5 V (высокий уровень шума)Внутренние зажимные диодыУстройство является интегрированным высоковольтным, четырехканальным драйвером высокого тока, разработанным для принятия стандартных логических уровней DTL или TTL и индуктивных нагрузок привода (например, реле соленоидов, постоянного токаИ шаговые двигатели) и переключение силовых транзисторов. Для упрощения использования в качестве двух мостов каждая пара каналов оснащена входом включения. Для логики предусмотрен отдельный вход питания, позволяющий работать при меньшем напряжении и включены внутренние зажимные диоды. Данное устройство подходит для использования в коммутационных приложениях на частотах до 5 кГц.Посылка включает в себя: 1 x для Arduino UNO MEGA2560 R3 Mini L293D Плата расширения модуля привода двигателя

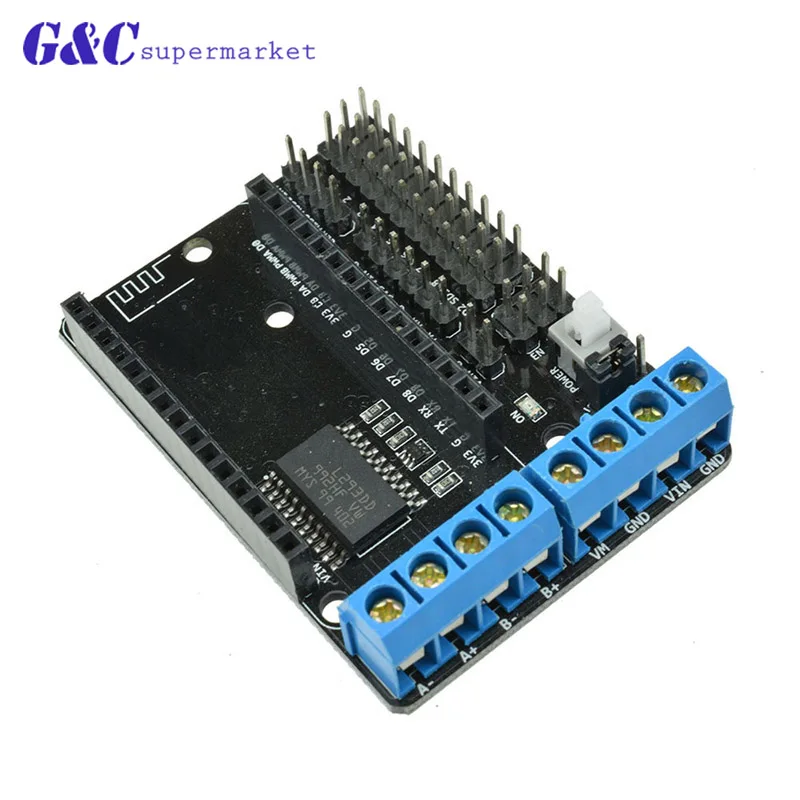

L293D ESP12E Sheild

Потребляемая мощность:Двигатель источника питания (м): 4,5 V ~ 36V, может быть работает отдельноУправление питания транспортного средства (VIN): 4,5 V ~ 9V (10VMAX), может быть работает отдельноМодуль обеспечивает микросхема с защитой от короткого замыкания sub (короткие VM и идентификационный номер транспортного средства), вы можете легко использовать один источник питания (должны 4,5 V ~ 9V) при заполнении Мотор привода и управленияЛогический рабочий ток Iss: ≤ 60ма (Vi = L), ≤ 22ма (Vi = H)Часть привода рабочего тока Io: ≤ 1.2AМаксимальная мощность рассеивания: 4 Вт (T = 90 дюйма & fnof;)Управление сигнал уровня входного сигнала: высокая нагрузка: 2,3 V ≤VIH≤VIN; Низкий:-0,3 V ≤VIL≤ 1,5 VРабочая температура: -25 "& fnof; ~ + 125" & fnof;Тип привода: двойной мощный H-bridge драйверESP12E Dev Kit порт управления: D1, D3 (двигатель); D2, D4 (двигатель B)Расширьте двухсторонний мотор-привод, двухсторонний двигатель прямого приводаБортовой выключатель питанияМощность двигателя, разделение управляемой мощности; В эксперименте, путем короткого замыкания блока слияния,ВН и ВМ короткие, в то время как питание двигателя и платы управленияПримечание:При вставке в модуль ESP-12E,Обратите внимание на направление в соответствии с антенной расширительной платыИспользование коротких модулей, которые могут одновременно управлять платой и двигателем.Посылка включает в себя: 1 шт. x L293D Wifi модуль защиты двигателя для Arduino NodeMcu Lua ESP-12E ESP8266
