Ⅰ. Max7456 Общее введение
MAX7456 интегрирует одноканальный монохромный дисплей на экране с EEPROM.
Первый в отрасли OSD генератор с EEPROM, программируемые пользователем персонажи/графика, подходит для мирового рынка.
Одноканальный монохромный генератор на экране (OSD) MAX7456 устраняет внешние драйверы видео, сепараторы синхронизации, видеопереключатели и EEPROM, эффективно сокращая затраты на систему. MAX7456 использует 256 программируемых пользовательских символов в соответствии со стандартами NTSC и PAL, подходящих для мирового рынка. MAX7456 может удобно отображать различную информацию любого персонажа и размера, например логотип компании, общую графику, время, дату и т. д. MAX7456 предварительно загружен 256 символами и графикой и может быть запрограммирован онлайн через интерфейс SPI.
В MAX7456 доступен в 28-pin TSSOP посылка и работает в расширенный диапазон температур (-40 °C до + 85 °C).
Ⅱ. Характеристики чипа Max7456 osd
256 пользовательских символов или пиктографов в
Интегрированный EEPROM
12x18 пикселей Размер символа
Мигание, обратное и фоновое управление
Атрибуты символов
Выбор яркости по строке
Отображает до 16 рядов x 30 символов
Компенсация Sag на выходе видео-драйвера
LOS, VSYNC, HSYNC и выходы часов
Внутренний генератор синхронизации
Совместимость NTSC и PAL
Последовательный интерфейс, совместимый с SPI
Поставляется с предварительно запрограммированным набором символов

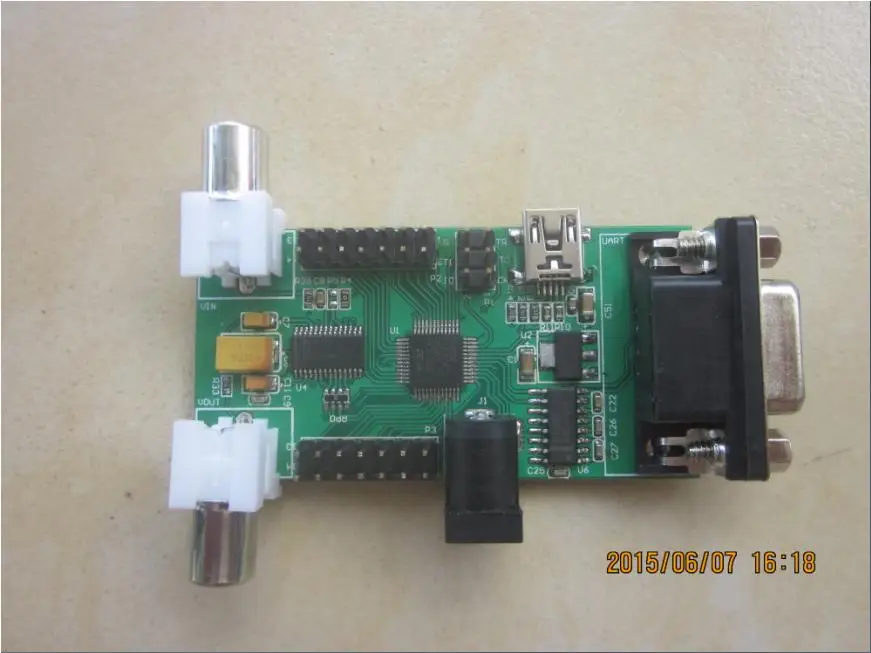

Ⅲ. STM32 + max7456 osd плата разработки Общее введение
1. Поддержка JTAG и ISP интерфейса STM32, обеспечивает удобный интерфейс Функции онлайн-отладки системы.
2. Обеспечивает двойной интерфейс питания, поддерживает usb-систему питания, также поддерживает импульсный источник питания, выберите один из двух.
3. Обеспечивает последовательный порт uart, поддержка коммуникационная плата интерфейса uart с компьютером.
4. Предоставляем индикатор питания; Поддержка онлайн-просмотра состояния запуска питания.
5. Обеспечивает видеовход max7456 и выходной интерфейс; Обеспечивает потерю видео, горизонтальный и вертикальный синхронный выход.
Ⅳ. Разработка программы пробного образца
1. Внешний режим синхронизации
2. Отображение символов
3. Отображение китайских символов
4. Количество дисплея
5. Отображение изображений
6. Отображение эффектов шрифта
