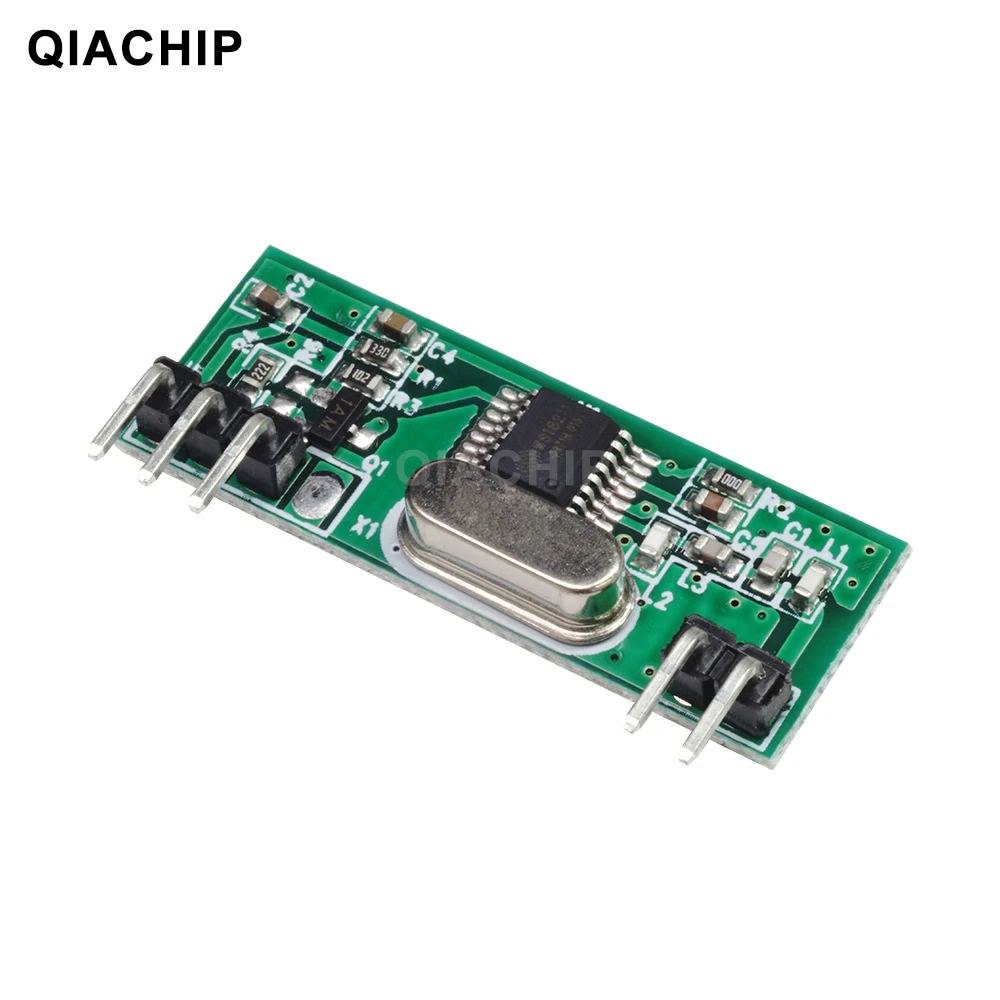

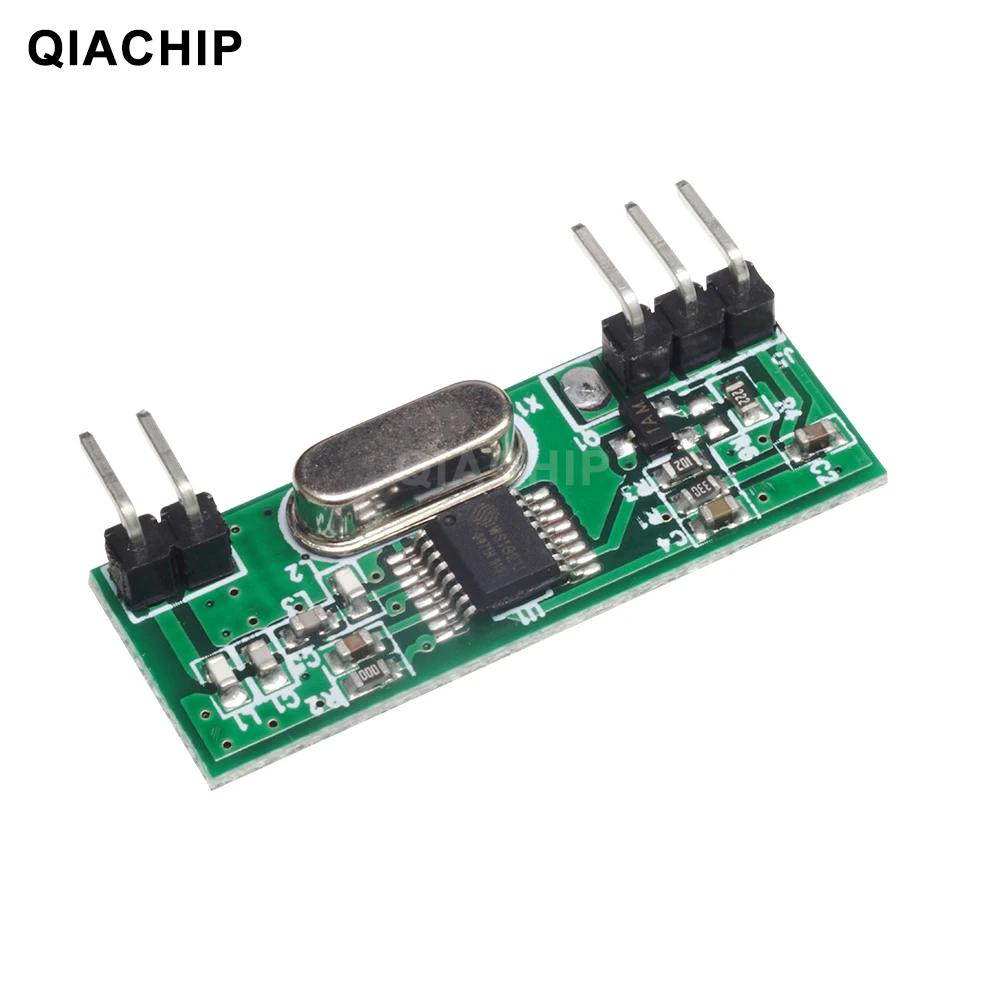

Описание модуля приемника:

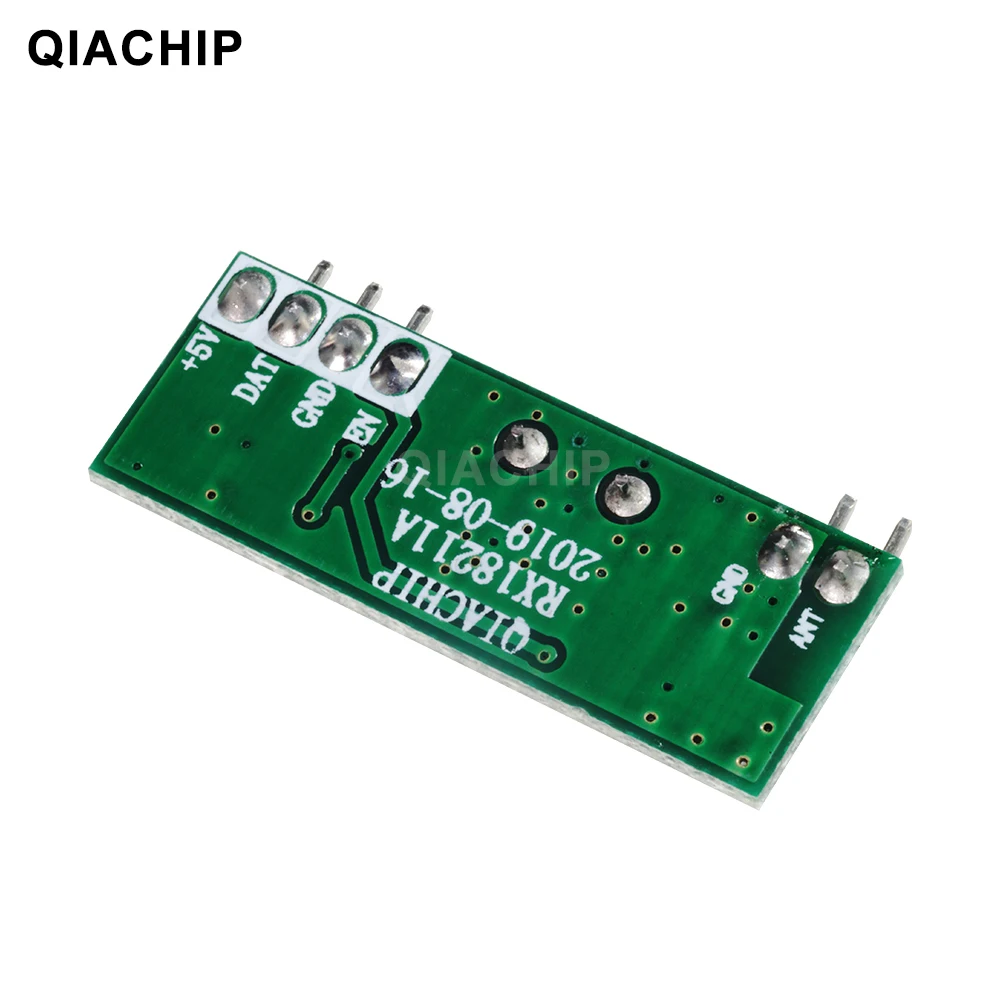

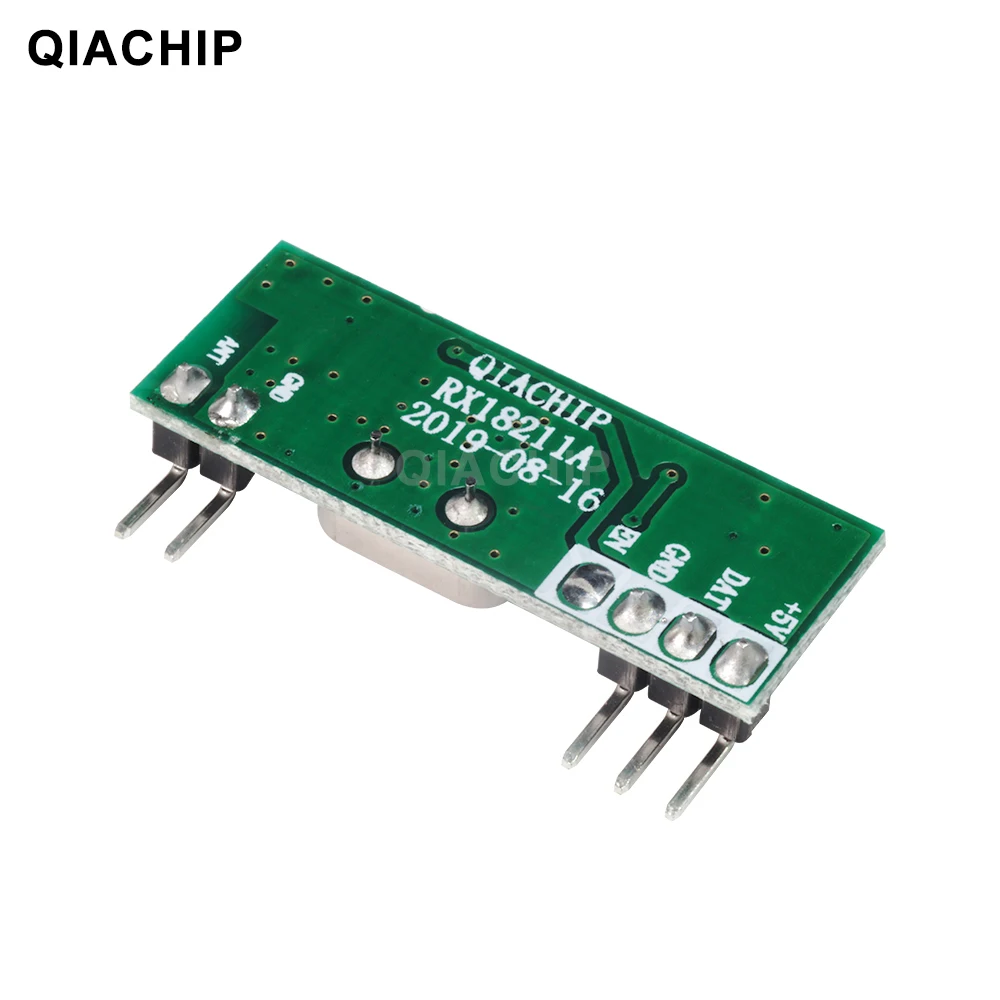

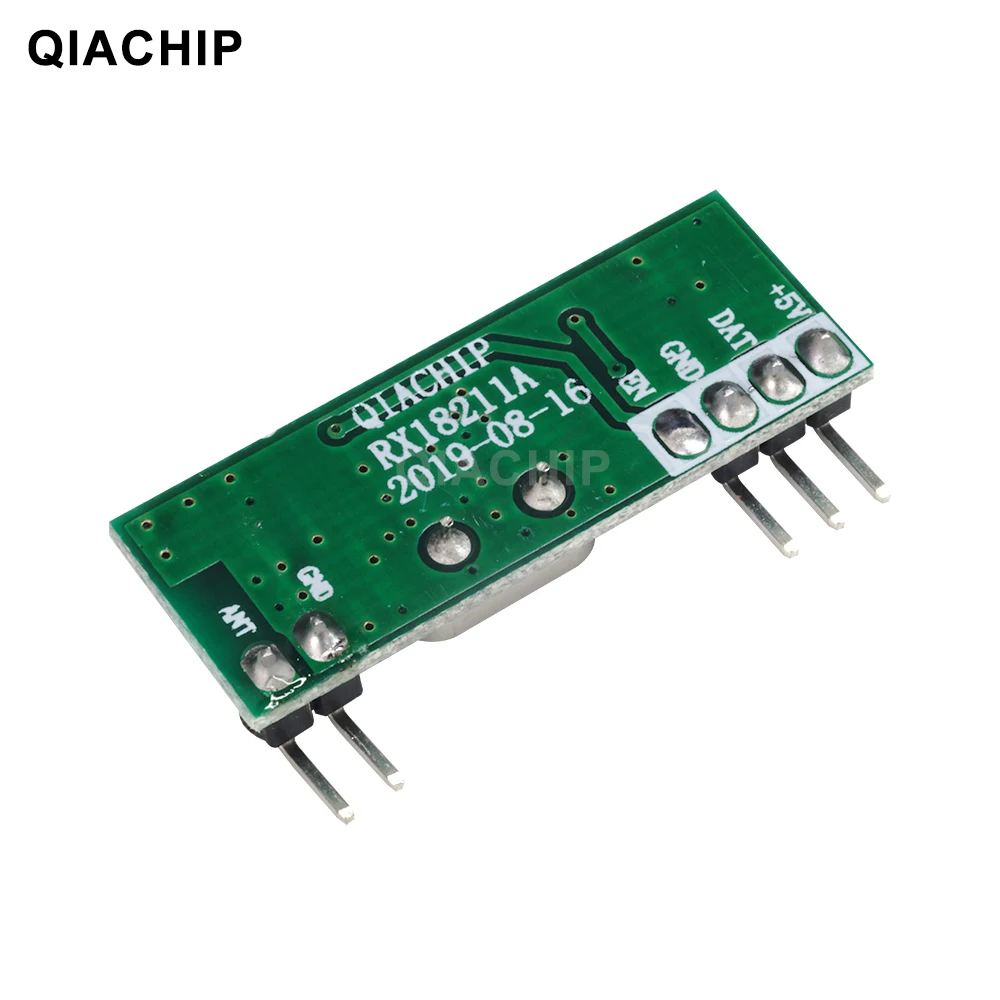

Модель изделия: RX18211A-4
Рабочее напряжение: 2-5 В
Частота приема: 433,92 МГц
Чувствительность приема: -112dBM
Максимальное расстояние: >30 м
Тип модуляции: ASK/OOK
Метод обучения: согласование кнопок
Формат декодирования: EV1527
Поддержка формата кодирования: 1527 код обучения
Количество хранения: максимальное хранение 12 значений кода.
Рабочая температура: -10 ~ 60 градусов

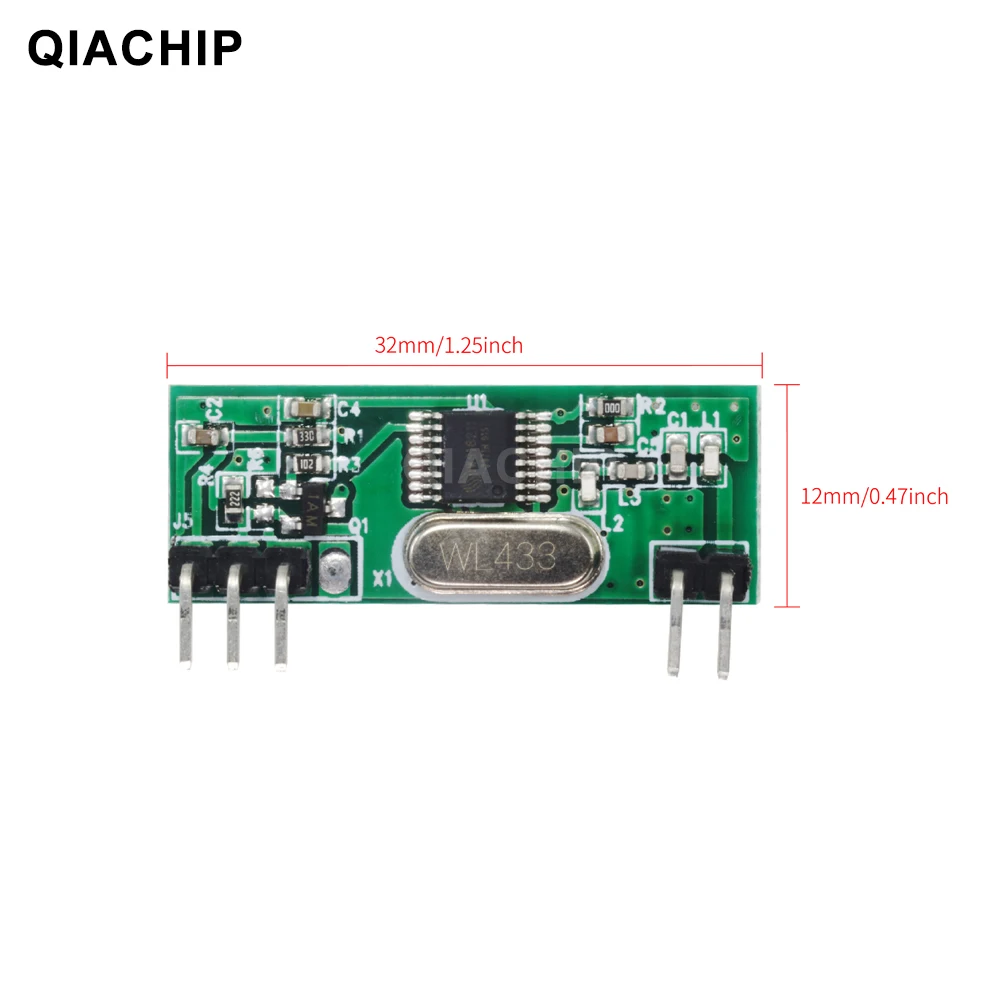

Размеры: 31,5 × 11,8 × 1,0 (мм)
Диапазон применения: контроль сигнала
Рекомендуемое решение: схема контроля доступа, переключатель дистанционного управления
Особенности:
Приемный модуль RX18211-это демодулятор приема UHF band ASK, который поддерживает демодуляцию ASK/OOK. Приемный модуль обладает высокой чувствительностью
(-112dBm), низкое энергопотребление (<6 мА) и высокий динамический диапазон (более 60 дБ). В модуле используется высокоинтегрированный чип,
Встроенный передний усилитель с низким уровнем шума, миксер, фильтр, Частотный синтезатор и другие схемы, может оптимизировать сигнал в максимальной степени.
Посылка:
6 * RX18211A-4 433 МГц модуль приемника
О режиме работы:
Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.
Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.
Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.
Изучение кода: (мгновенный)
Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.
Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.
Изучение кода: (переключение)
Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.
Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.
Изучение кода: (фиксация)
Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.
Например: Кнопка A = ON, кнопка B = OFF
Нажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.
Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.
Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.
Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 раз
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.
A = ON, B = OFF.
