Последнее обновление: 15.09.2024

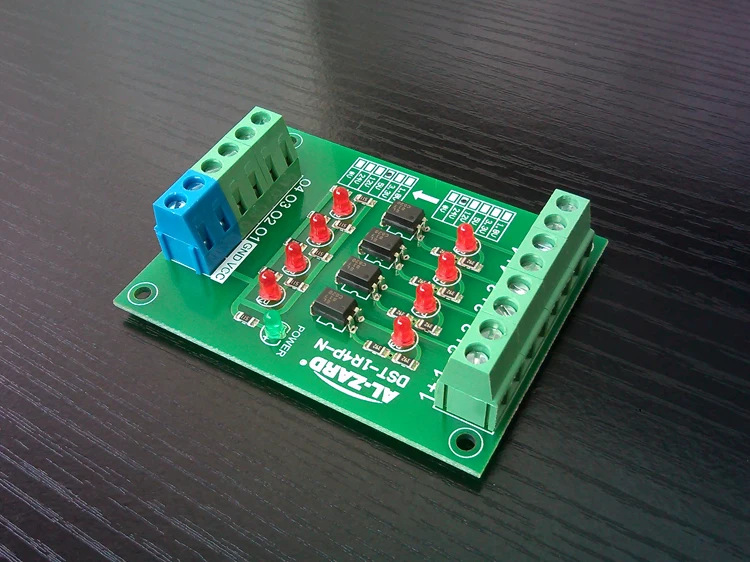

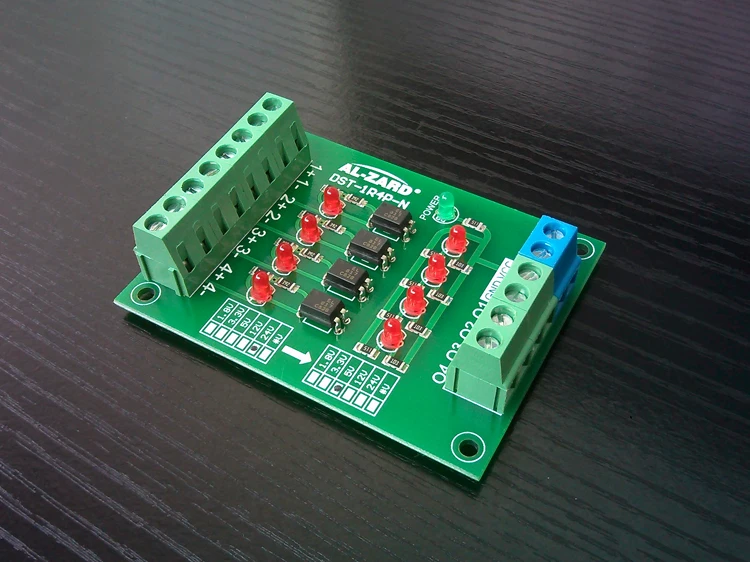

Эта модель DST-1R4P-N (не включая рамку для крепления рельса). Анализ модели: DST (цифровой преобразователь сигнала) -1R (односторонняя передача) 4P (4 канала)-N (Выход NPN).
1. Обзор модуля:
1. Используйте новый оригинальный тайваньский оптрон. 2. Предельная частота переключения 20 кгц. 3. Имеет широкий спектр применения. Он используется для изоляция сигнала, преобразование уровня между однокристальными, PLC и другими сигналами, PNP, сигнал NPN в сигнал NPN, преобразование напряжения уровня сигнала и другие цели. 4. Размеры модуля: 72*55*18 мм (длина * ширина * высота), Размер монтажного отверстия: 64*47 мм, апертура 3 мм.

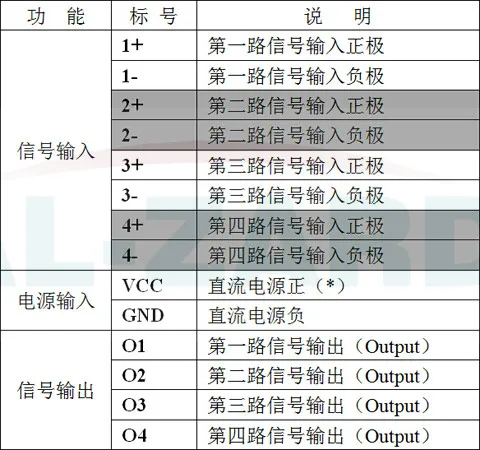

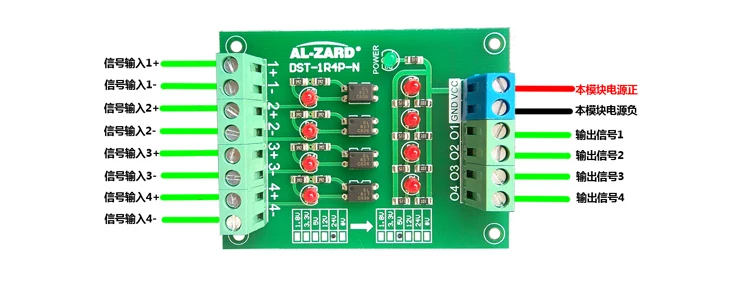

2. Клемма проводки модуля и определение:
(*): Источник питания постоянного тока такой же, как и выходное напряжение сигнала. Например, если сигнал от 24 В до 5 В, то вход VCC = 5 В.

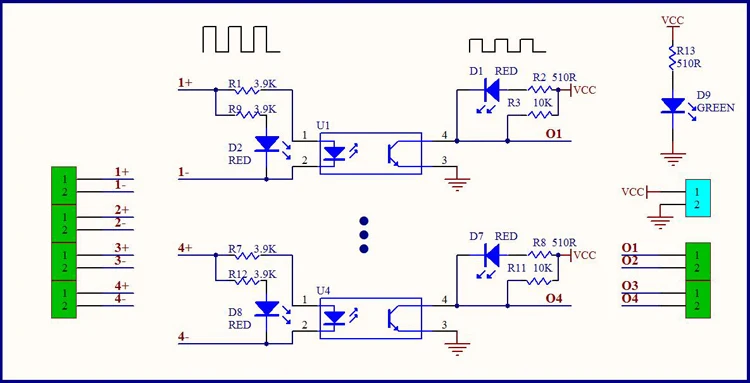

3. Схематическая схема внутренней структуры модуля:
4. Схема подключения модуля: (выходной сигнал составляет несколько в, а источник питания модуля-несколько в. Ниже рассматривается «от 24 В до 5 В» в качестве примера, а преобразование сигнала других напряжений аналогично)

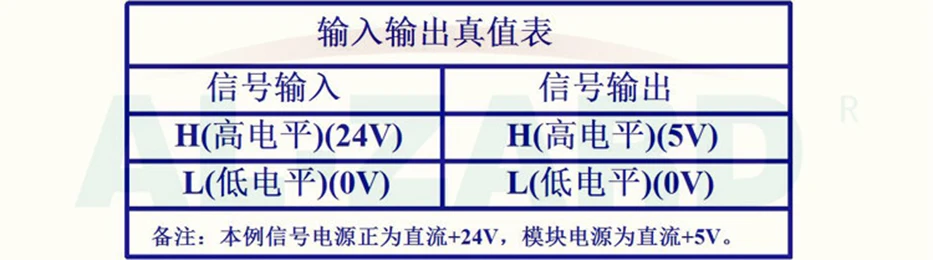

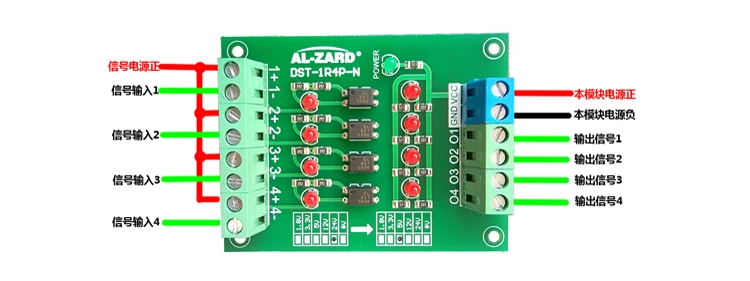

1. Входной общий анодный сигнал:

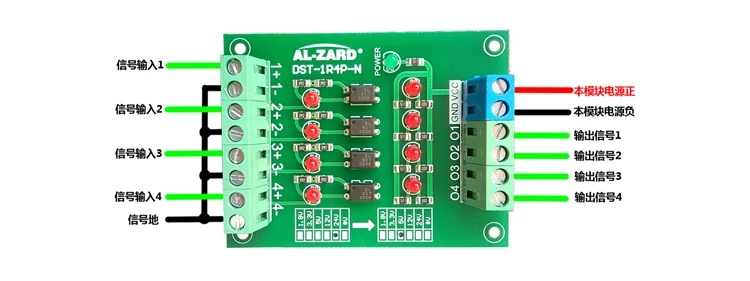

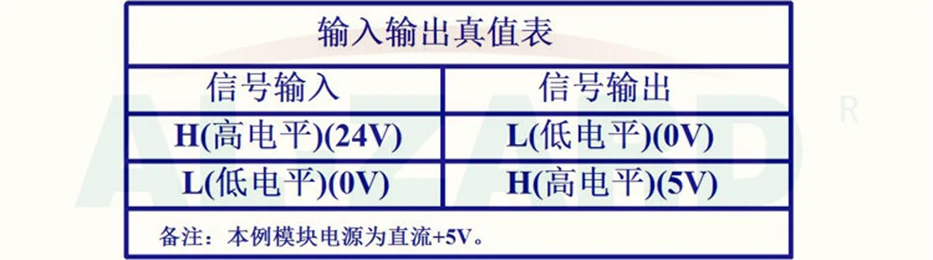

2. Входной сигнал общего катода:

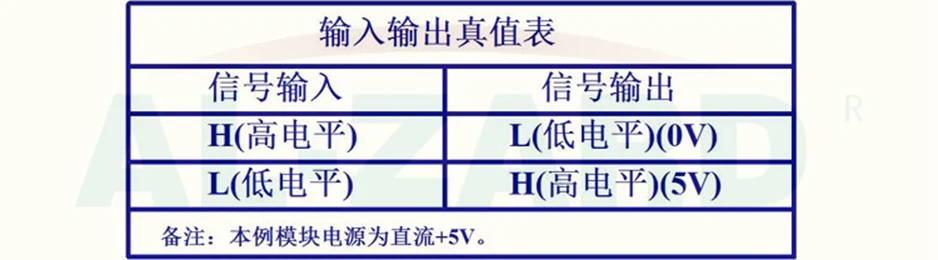

3. Вход дифференциального сигнала:
