Краткое описание:

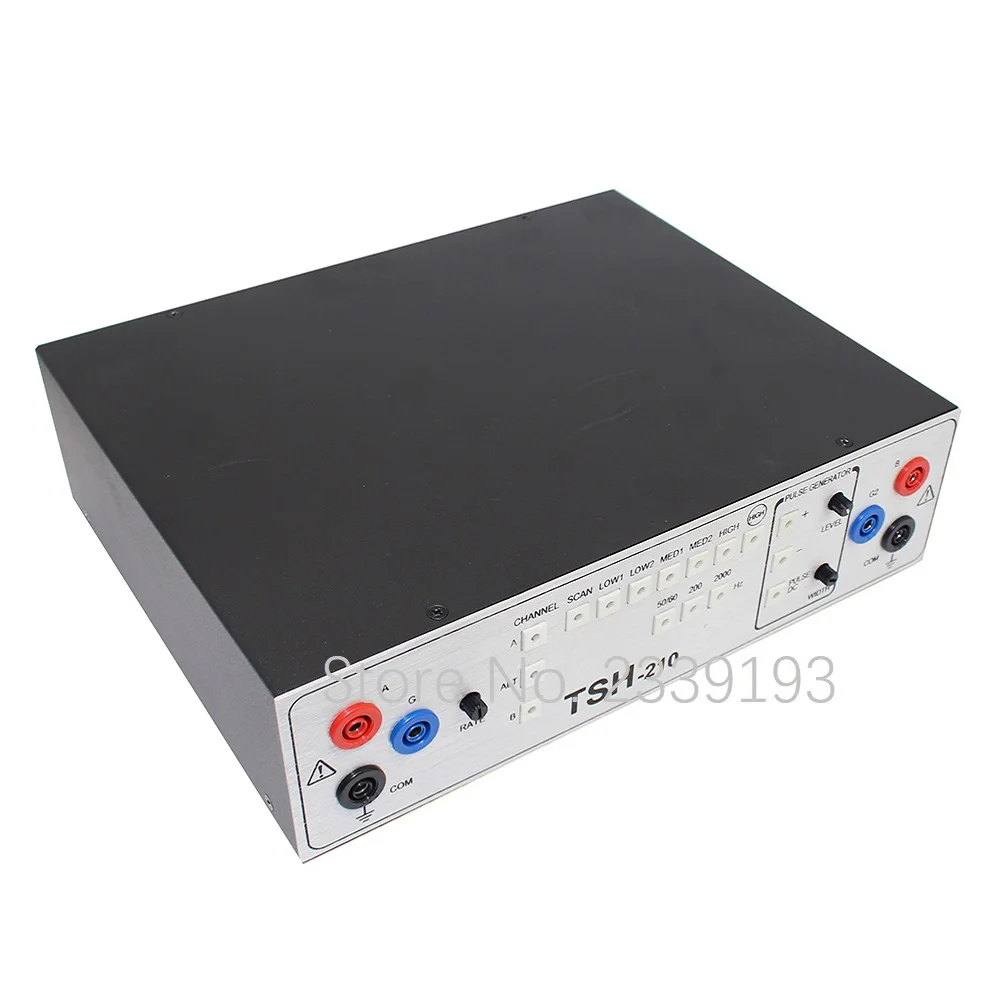

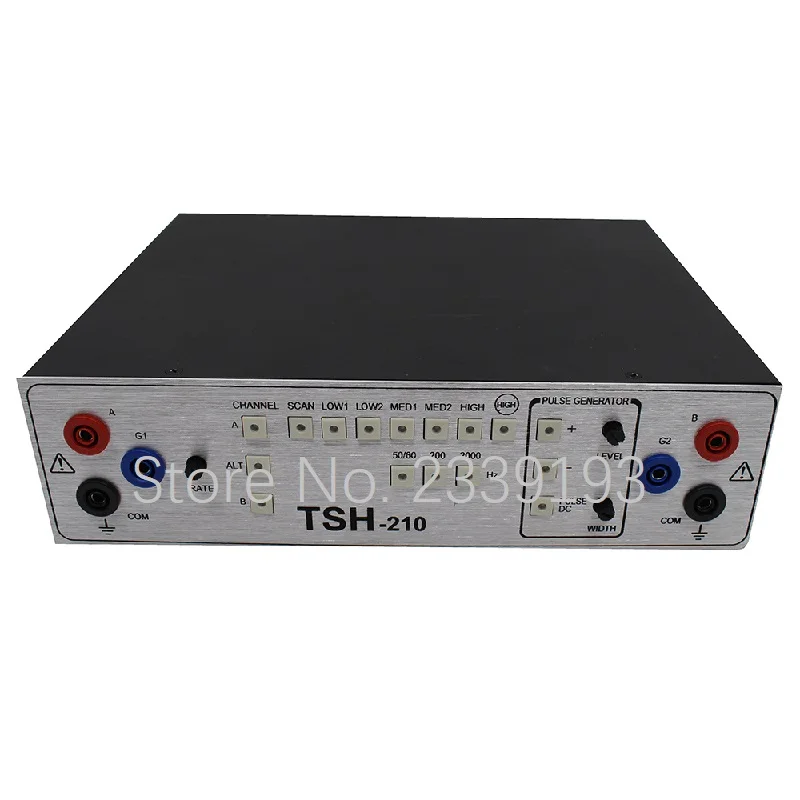

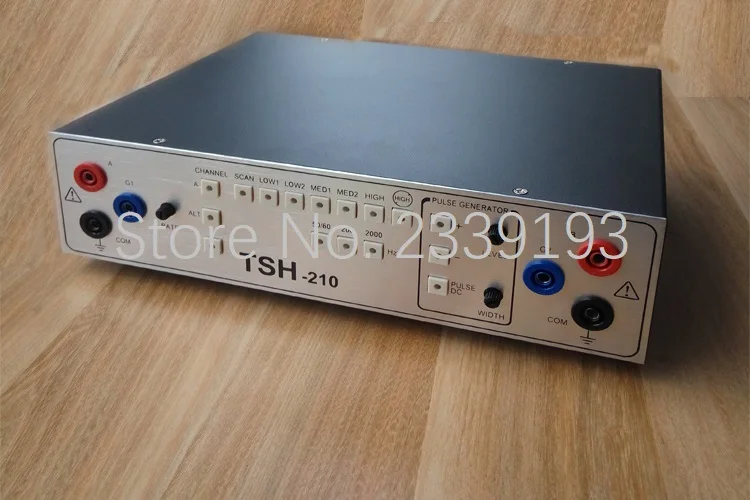

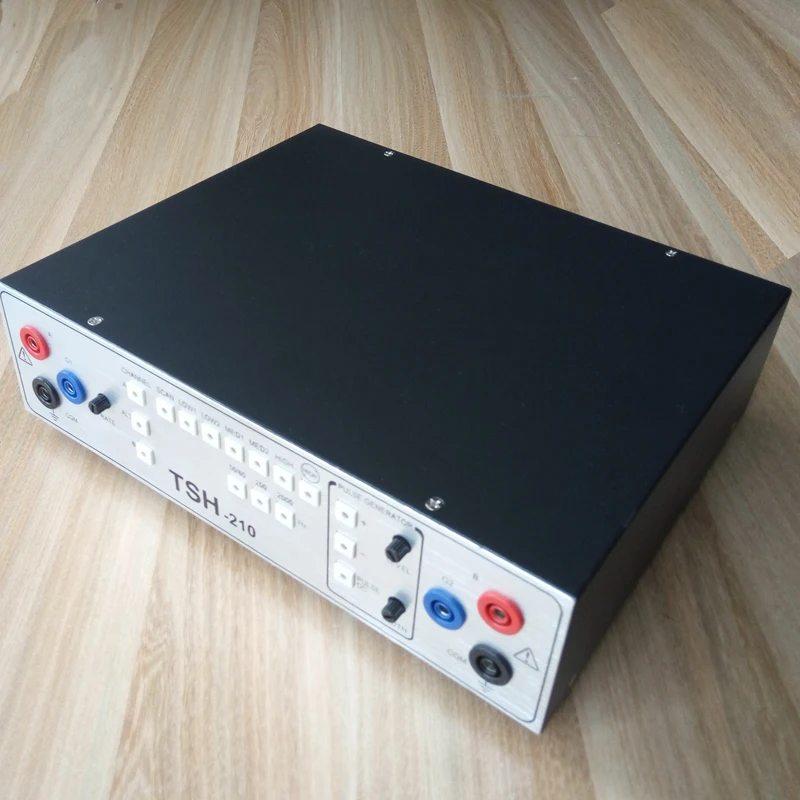

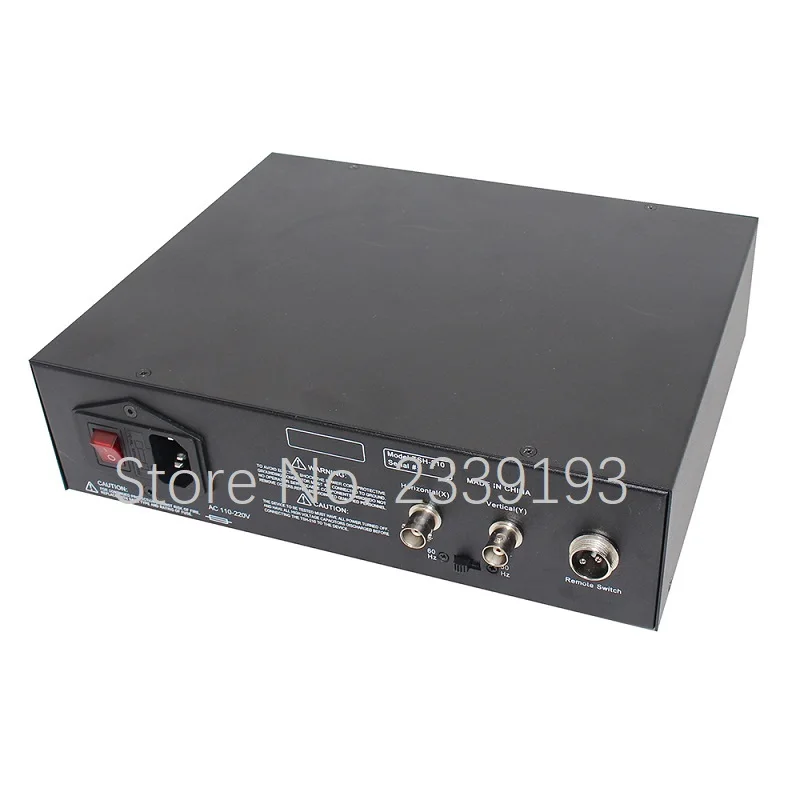

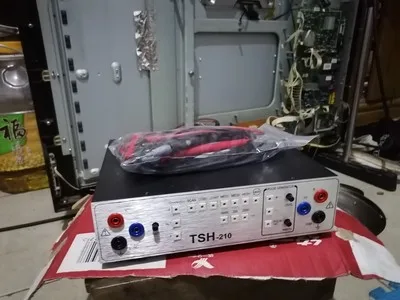

1. Эта машина полностью совместима с самой классической моделью в поле испытаний vi, TR210. (Часть новой модели 2016 года не совместима)
2. Пожалуйста, обратитесь непосредственно к инструкции Taike TR210. Руководство почти на 100 страниц сопоставимо с учебником. Объяснение очень подробное, поэтому страница Taobao не содержит подробного представления. Китайская версия руководства, пожалуйста, найдите прямо на Baidu: TSH-210 или загрузите здесь http://wenku.baidu.com/view/6c81a345b4daa58da1114a08?fr=prin

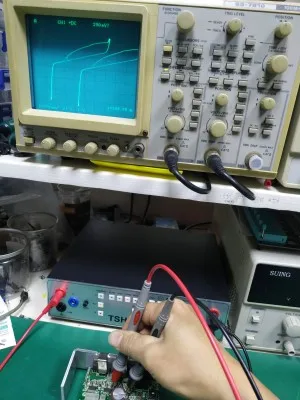

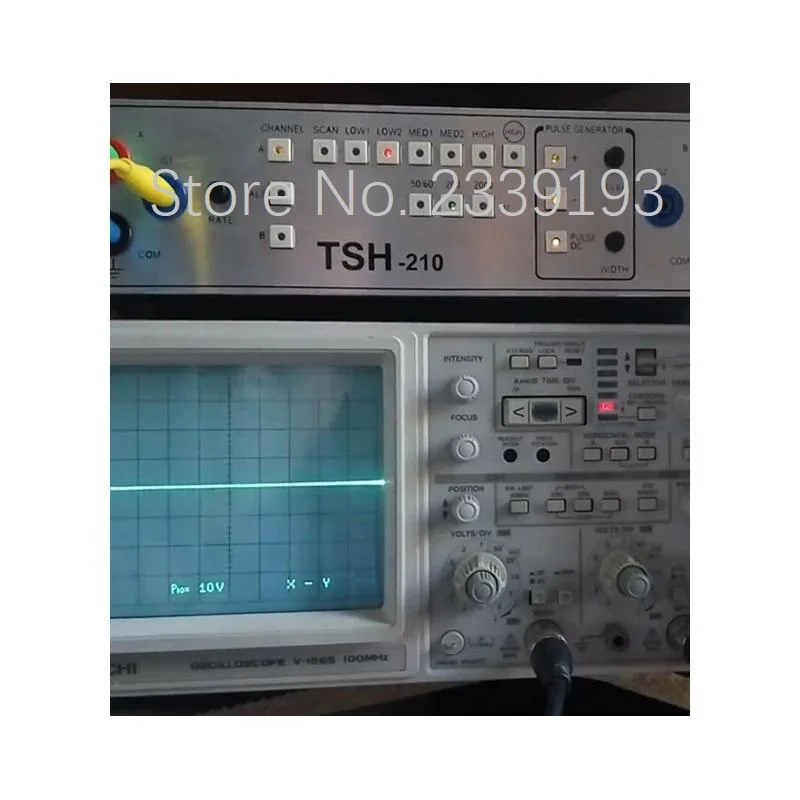

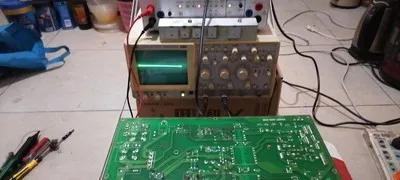

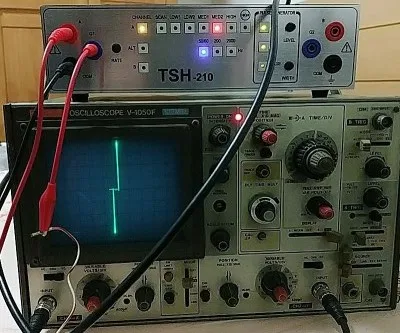

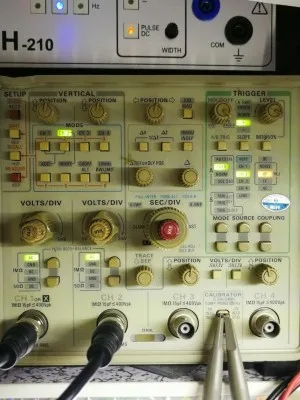

3. Он должен использоваться с осциллографом, и на осциллографе нет высоких требований, если это двойной осциллограф. Можно использовать аналоговые и цифровые осциллографы (низкоклассный цифровой осциллограф xy mode и скорость отклика немного хуже).
Обзор vi тестера:
1. Характеристики тестирования ASA
Аналоговый анализ-это технология обнаружения неисправностей, широко используемая в электронных печатных платах. Он имеет следующие характеристики применения:
1. Нет принципа цепи, нет необходимости в том, чтобы цепь была в рабочем состоянии, таким образом, он используется для обнаружения неисправностей плат, которые не имеют чертежей и данных и отделены от оборудования (нет необходимости в онлайн-обнаружении)
2. Не нужно заряжать печатную плату, что является относительно безопасным.
3. Не включает в себя функции компонентов на печатной плате, поэтому независимо от того, какой тип компонентов состоит из, цифровых, аналоговых, смешанных цифровых-аналоговых, известных функций, неизвестный (например, выделенный, программируемый) и т. Д., может быть протестирован;
4. Он протестирован узлами цепи (контакты устройства) и в основном не ограничен упаковкой компонентов на печатной плате. Так как одно устройство можно рассматривать как самую простую печатную плату, технология ASA также может использоваться для обнаружения качества крупных, сложных или интегрированных устройств с неизвестными функциями. На самом деле, из-за ограниченных условий, ASA является единственным способом для многих пользователей для обнаружения таких устройств. Кроме того, когда ASA используется для обнаружения функции дискретных компонентов, это также удобно и интуитивно понятно.
2. Основной принцип тестирования ASA
Что касается основного принципа обнаружения, тест ASA можно рассматривать как естественное расширение метода обнаружения мультиметра.
Для печатных плат без чертежей наиболее часто используемый метод обнаружения неисправностей заключается в следующем: сначала используйте мультиметр для измерения сопротивления контактов устройства на печатной плате (на самом деле узел цепи) И затем сравните его с соответствующими контактами устройства на неисправной печатной плате. Сравните сопротивление земле и определите, есть ли ошибка на узле в зависимости от разницы. От узла до конкретных компонентов необходимо определить вручную. Этот метод прост, прост в использовании и эффективен, и многие люди использовали этот метод для ремонта сложных и дорогих печатных плат.
Основная причина, по которой Обнаружение ошибки скорость данного способа заключается в том, что мультиметр может обнаружить только сопротивление под 1,5 V (мультиметр напряжение батареи) И сопротивление заземления штыря полупроводникового устройства меняется с напряжением-сопротивление при различных напряжениях может быть не то же самое. К примеру, TTL устройство pin имеет мягкую пробоя на 2,5 V, в результате чего большой ток утечки. Такие ошибки не могут быть обнаружены.

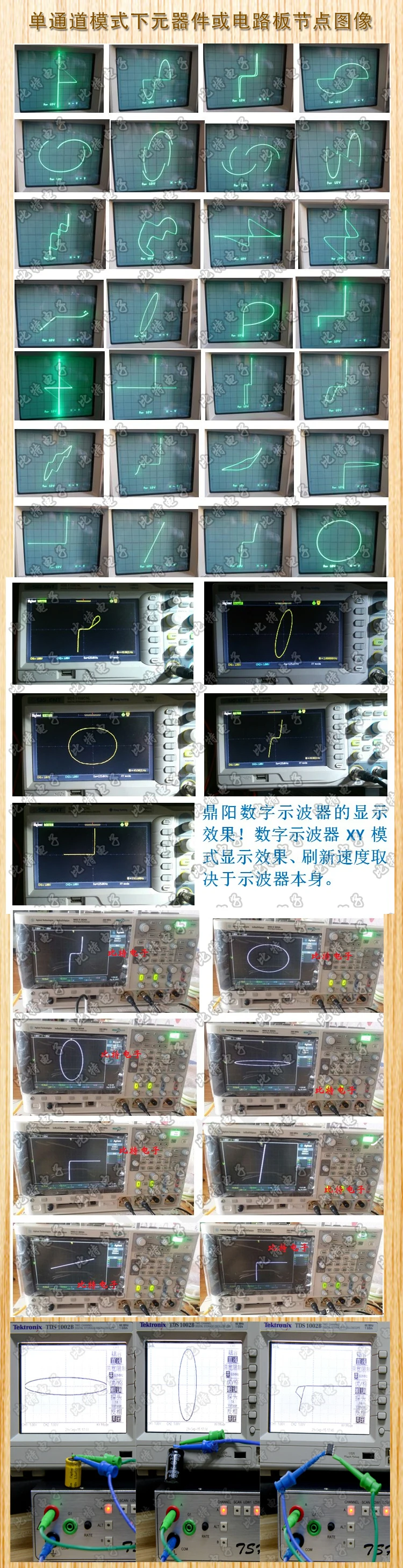

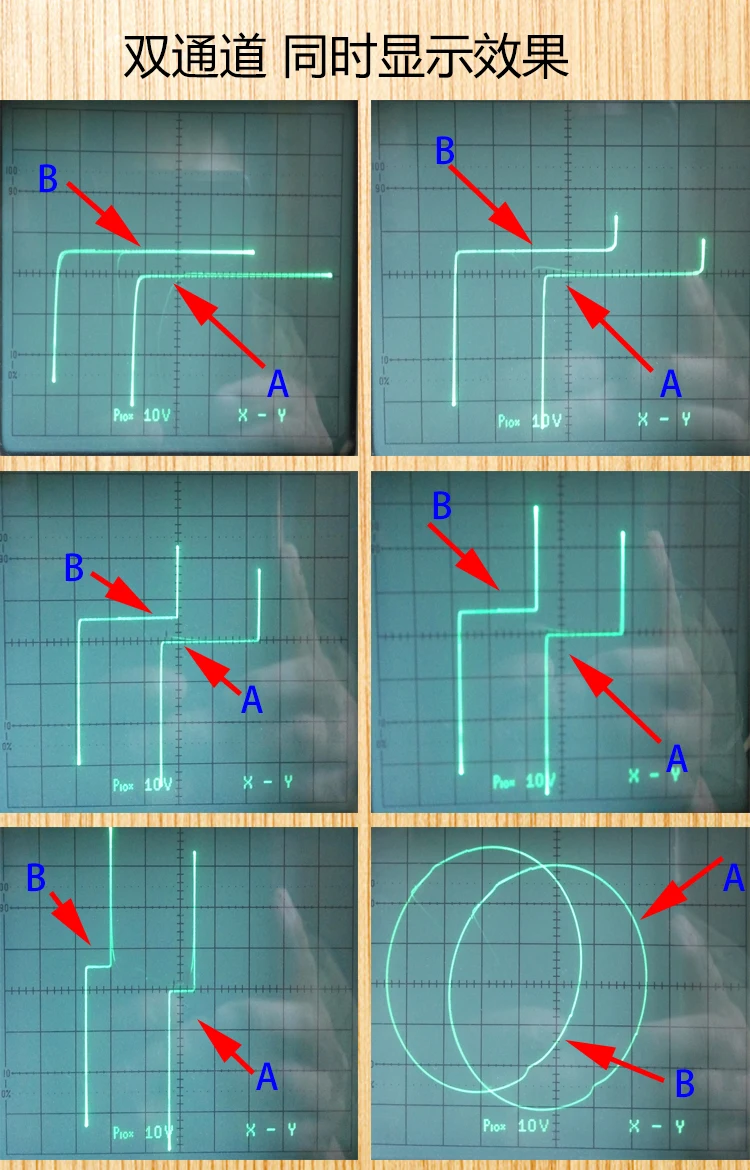

Напряжение батареи каждой часы отличается-диапазон напряжения включает рабочее напряжение устройства. Для каждого штифта используйте эти таблицы для тестирования и сравнения их всех, так что будут обнаружены вышеуказанные ошибки. Это принцип тестирования ASA-сравнение в диапазоне напряжения, а не только точка напряжения.
