Последнее обновление: 21.05.2022

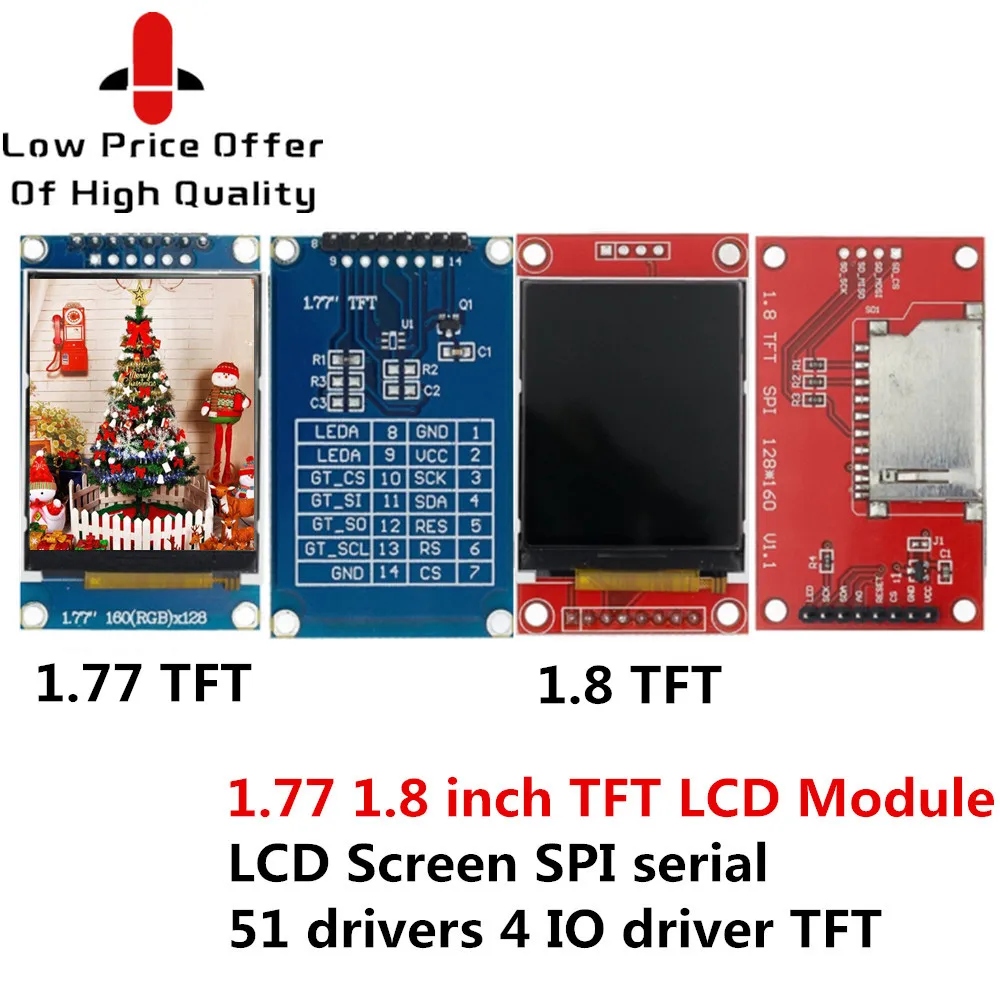

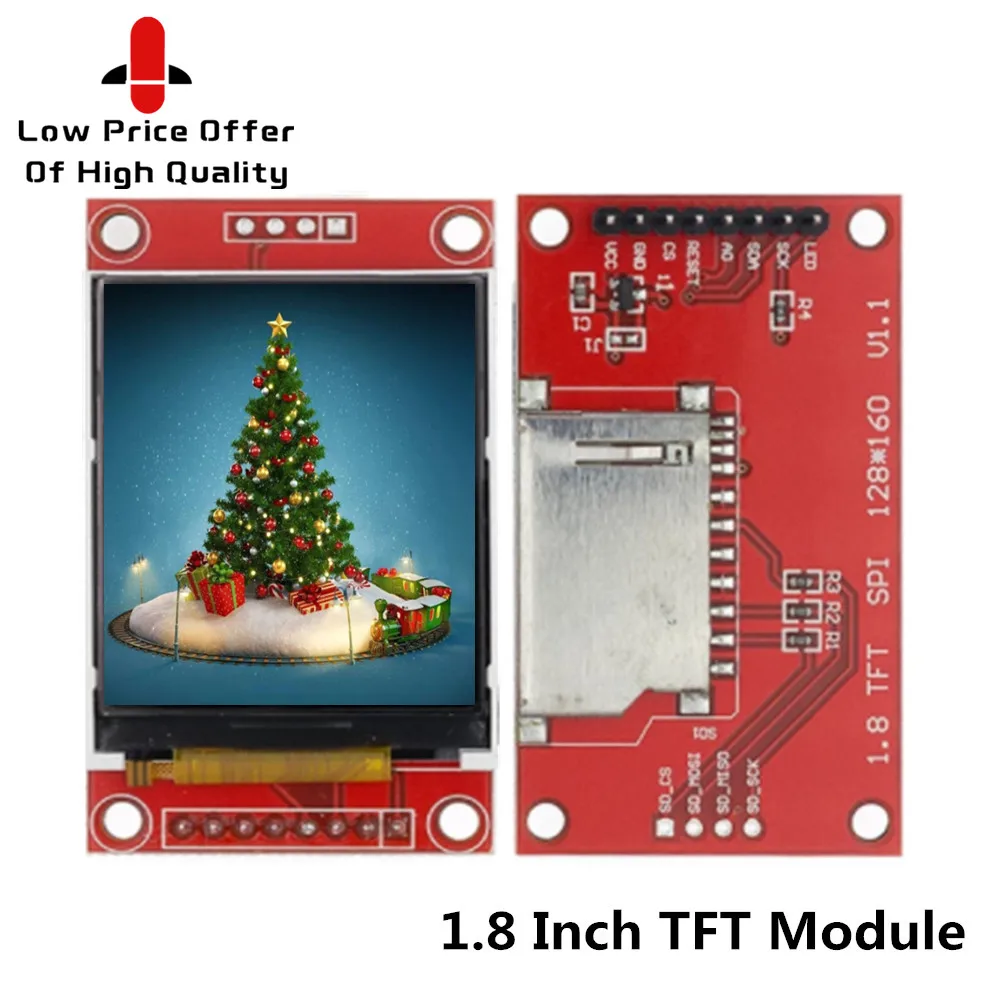

1,8 дюйма последовательный порт SPI 128*160 инструкции
/*
Способ подключения ввода-вывода по умолчанию программы:
Sbit LCD_CS = P0 ^ 0; // выбор чипа
Sbit LCD_AO = P0 ^ 2; // Переключатель данных/команд
Sbit LCD_SDA = P1 ^ 5; // данные
Sbit LCD_SCK = P1 ^ 7; // часы
Sbit LCD_REST = P0 ^ 1; // сброс
*/
●Питание TFT: питание от экрана составляет 2,8-3,3 В; Не забудьте использовать 5 В
(Модули с печатной платой унаследовали 3 в Регулятор IC, можно вводить 5 В)
● Источник питания подсветки СВЕТОДИОДНЫЙ LED pin): максимальный источник питания подсветки-3,2 В.
(5 ток Ома ограничивающий резистор может быть подключен последовательно под 3,3 В источник питания или 25 Ом резистор последовательно под 5 В).

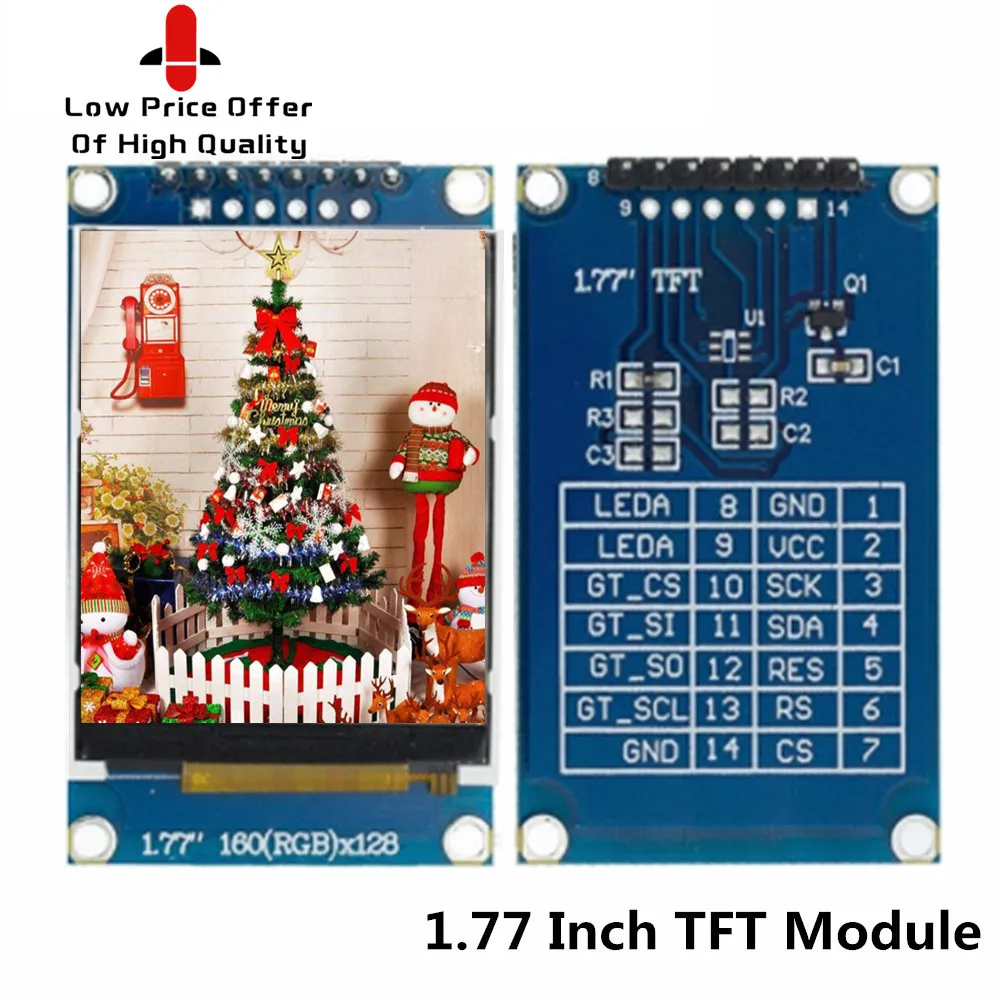

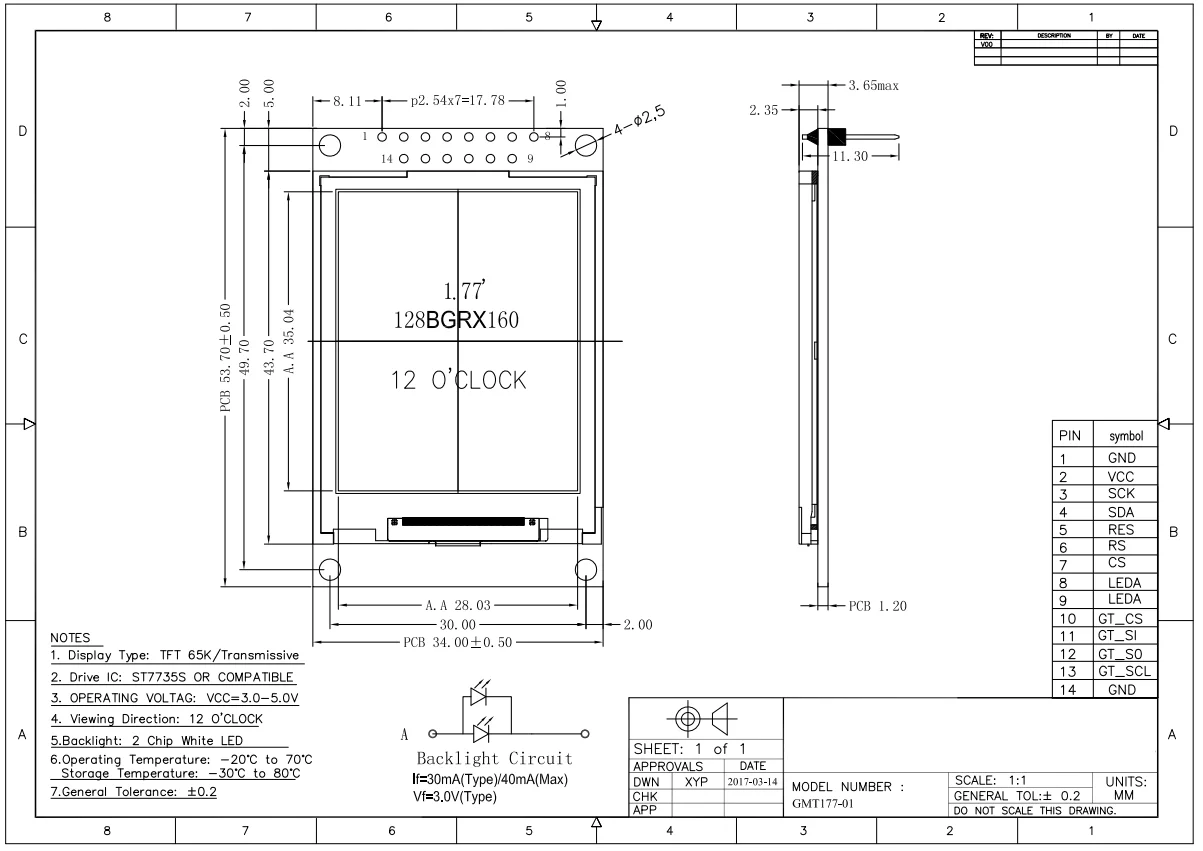

1,77 дюймаМодуль TFT LCD:
Отзывы покупателей
Страна: RU Color: 1.8 TFT Доставка: Saver Shipping 17.07.2021
Экран нормальный кто будет собирать Karadio 32 на красном модуле,дайте команду ,через телнет или термит или любым удобным способом sys.lcd("192") — это исправит инициализацию при подключении .По умолчанию при первом запуске будет белый экран.Код дисплея sys.lcd("202") — даёт засвет в виде полос с левой и нижней стороны дисплея шириной по 2пикселя
Страна: HU Color: 1.8 TFT Доставка: Standard Shipping 01.06.2021
Протестировано, все 5 единиц работают! Мне нравятся эти дисплеи, они очень просты в использовании и могут быть также засорены на гораздо более высокой частоте SPI, чем указано в ST7735. Я использую 30 МГц (максимум должен быть 16 МГц) и они работают без какого-либо Глюка!
