Теплая подсказка
Примечание:
Пожалуйста, загрузите инструкции по следующим ссылкам:
Аналогичное руководство по установке:Http://tui.doit.am/smt/T200 t300T-Series Tank Assembly.pdf.zip
Проводка платы управления:Http://tui.doit.am/smt/uno+4 мотор и 16 плата сервопривода wiring.zip
Автомобильное приложение:Http://tui.doit.am/smt/com.sibo.blefiwi.car (автомобиля app).zip
Руководство по использованию PS2:Http://tui.doit.am/smt/PS2 manual.zip
Схематическая схемаHttp://tui.doit.am/smt/驱动板的原理图.zip
Код:Http://tui.doit.am/smt/4-wayMotor16-wayServoCode.zip
********** Наше приложение поддерживает только систему Android, поэтому я передам вам набор ps2, если вы используете телефон IOS

Этот танк chassi является хорошим выбором для DIY, teahing и соревнований. Он проходит плавно с износостойкими дорожками и цельнометаллическими колесами.
Мы предоставляем 3 вида способов управления для выбора.
Новый и элегантный внешний вид;
Алюминиевый сплав;
Прочная структура;
Мощная сила;
Стабильность
Сильная мощность;
Больше места для набора управления

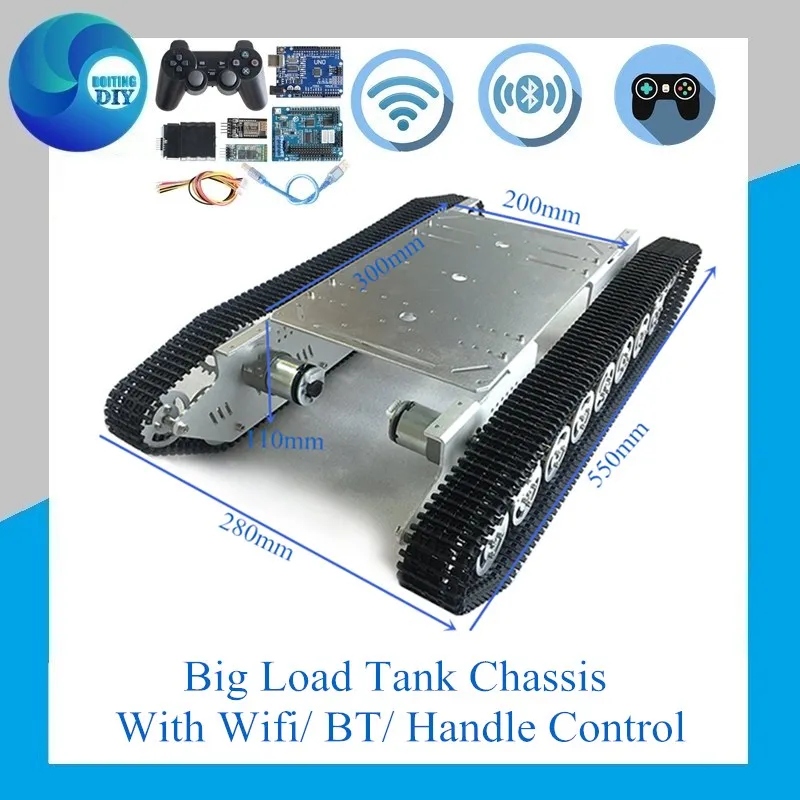

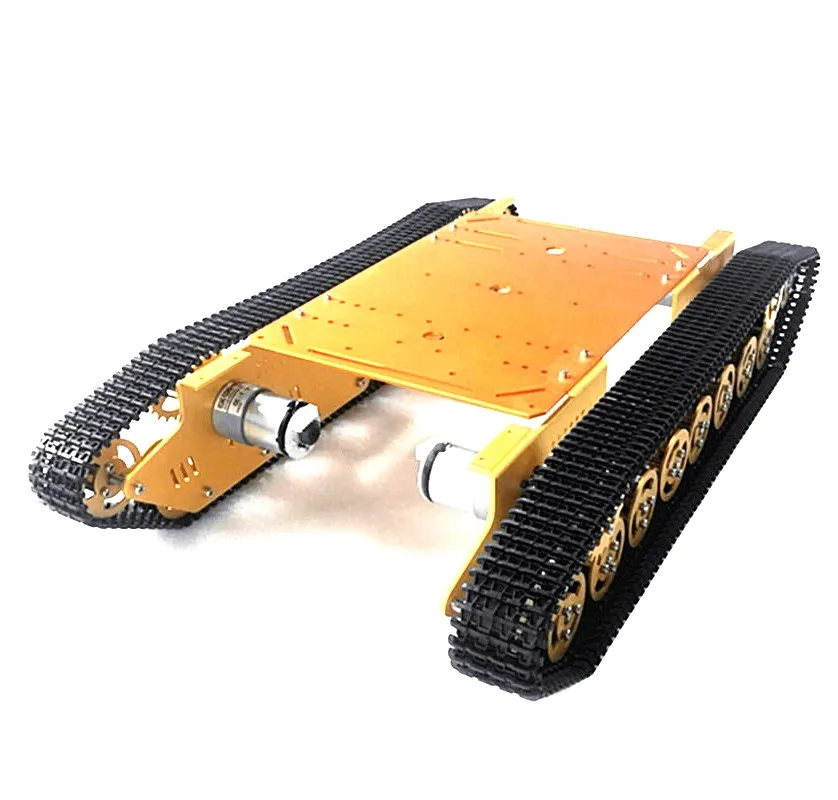

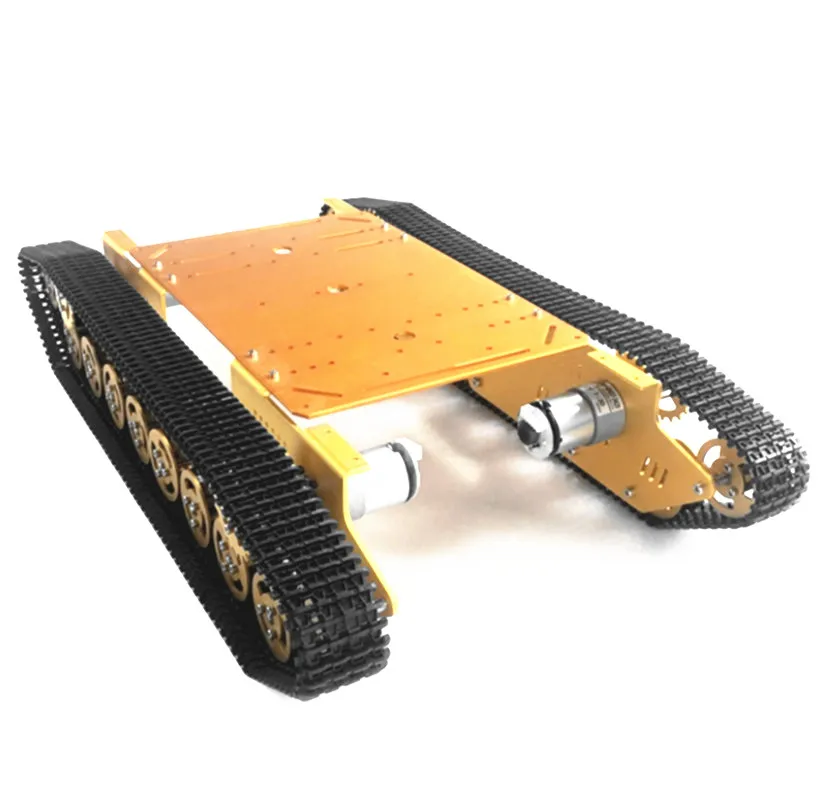

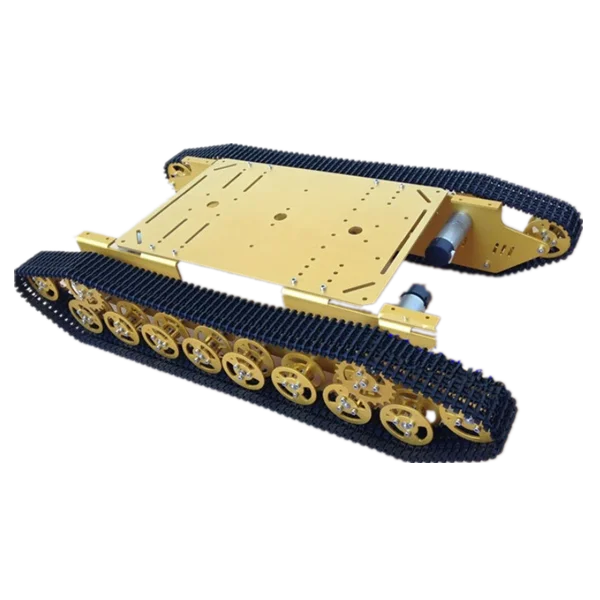

Параметры шасси бака:Название: T800 интеллектуальная гусеничная машина/шасси танка
Материал: алюминиевый сплав
Колесо: металл
Трек: инженерный пластик

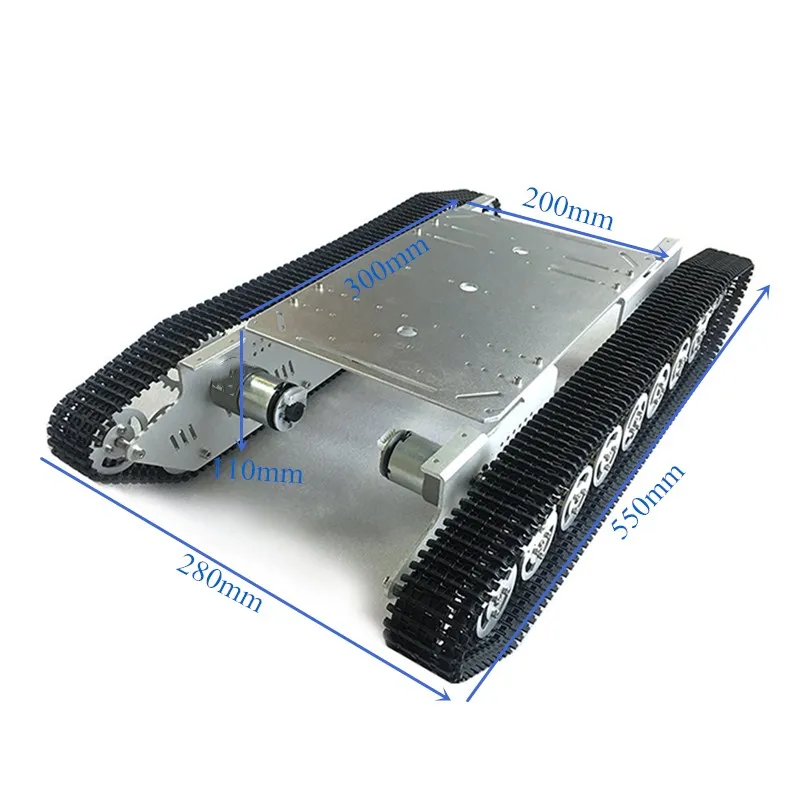

Размер изделия: около 550*280*110 мм (длина * ширина * высота)
Вес: 2800 г
Цвет: серебристый/желтый

Параметры двигателя
Двигатель постоянного тока 25 мм 9 в 150 об/мин
Название: 25 мм мотор-редуктор
Скорость выхода: 150 ± 10% об/мин
No_нагрузочный ток: 200 мА (макс.)
Сила тока: 4500mA (макс.)
Крутящий момент стойла: 9,5 kgNaN
Номинальная скорость: 100 ± 10% об/мин
Номинальный крутящий момент: 3000gNaN
Номинальный ток: 1200ма (макс.)
Шум: 56 дБ
Рабочее напряжение: 9-12 В
Снаружи вал Длина: 14,5 мм
Конец вала: 0,05-0,50 мм
Размер винта: M3.0
Dia. Вала фи4 мм, D3.5
Кодировщик: 2 импульса/круг
Параметры набора управления
4 дороги и 16 дороги Серводвигатель управления:
Особенности:
Совместим с arduino;
Имитируемое управление 4ch DC мотор и 16ch сервопривод;
Может управляться с помощью wifi (DT-06), Bluetooth (HC-06) и PS2 станции;
Лучший выбор для шасси автомобиля с роботом и рукоятки робота;
Модуль расширения, штыревая панель описание и схема:16 дорожных серводвигателей и 4 дорожных моторных приводов, с использованием TB6612 4 дорожных дисков, PCA9685 для 16 дорожных серводвигателей.
Извлеките Arduino UNO I/O pin;
Максимальное входное напряжение источника питания-15 В/постоянный ток;
Резервный Bluetooth и WIFI модуль розетки;
Запасная ручка PS2;
4 дорожный двигатель постоянного тока, одноканальный Максимальный ток привода 1.2A средний/3.2A пик;
16 дорожный серводвигатель, источник питания может быть переключен внешним/внутренним источником питания перемычки;

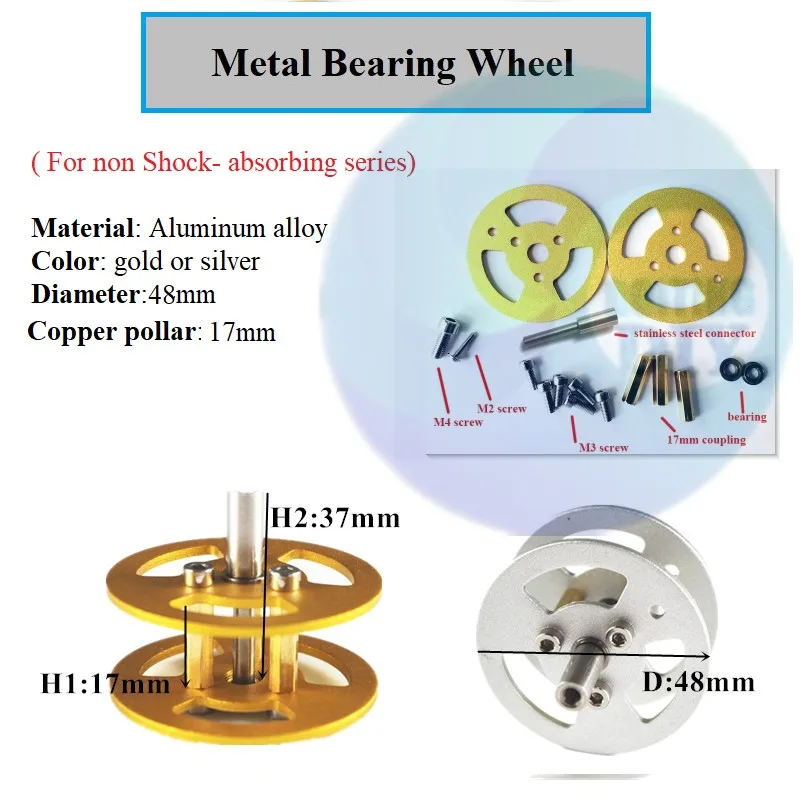

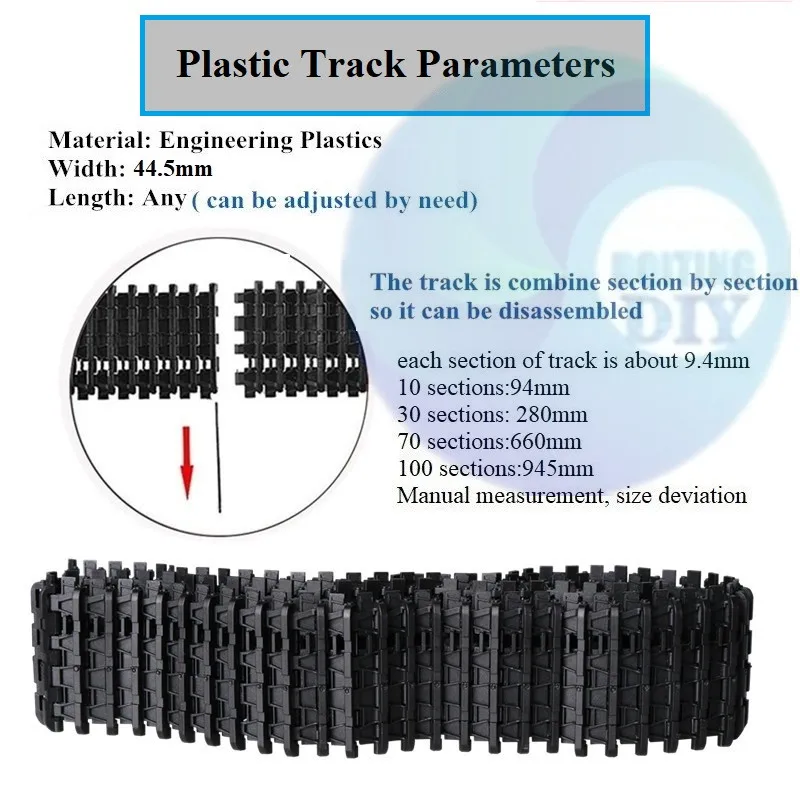

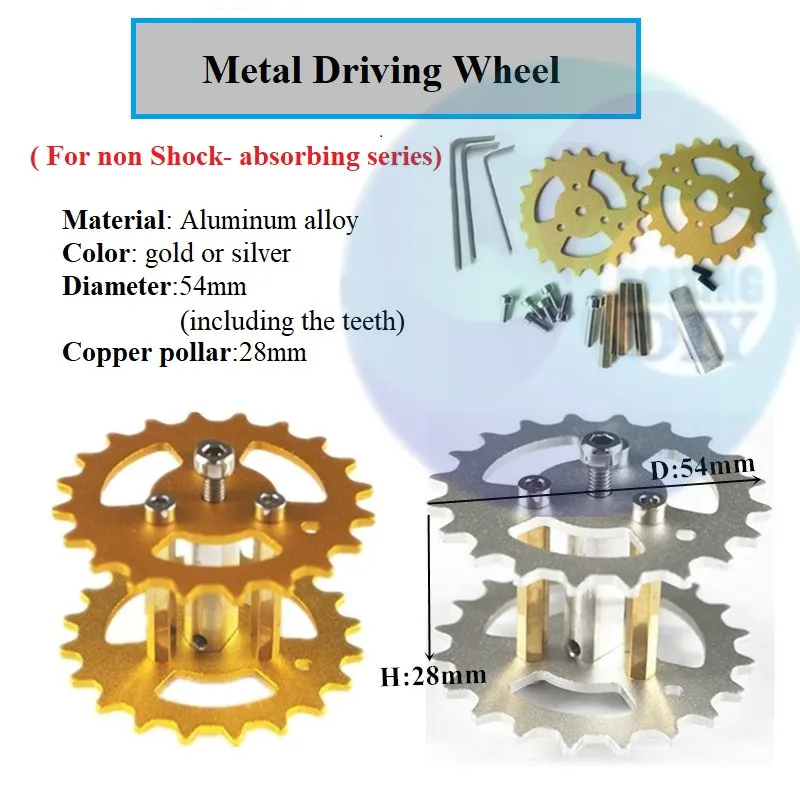

Параметры треков и колес

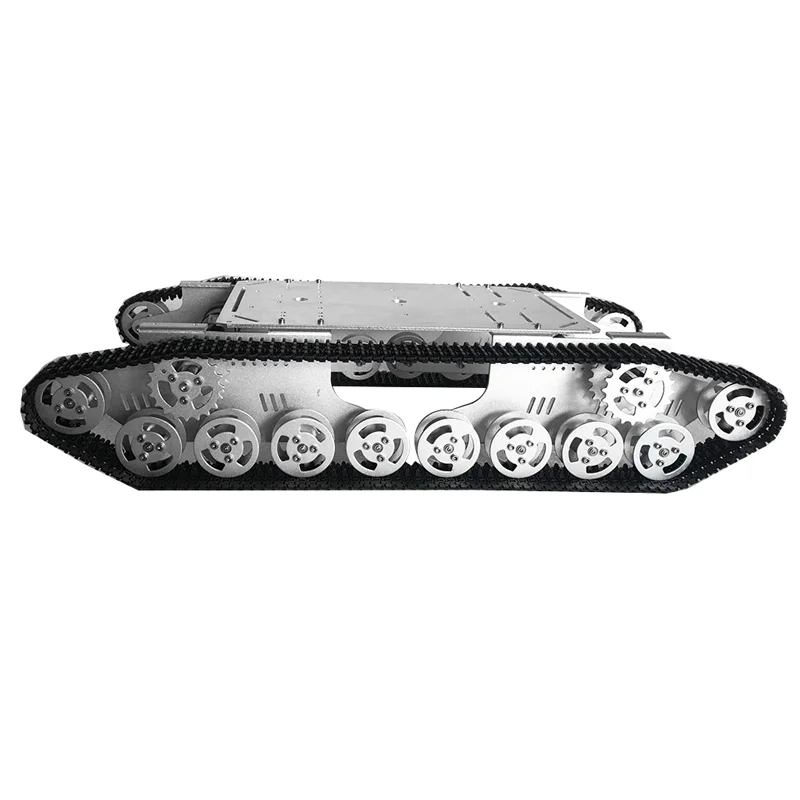

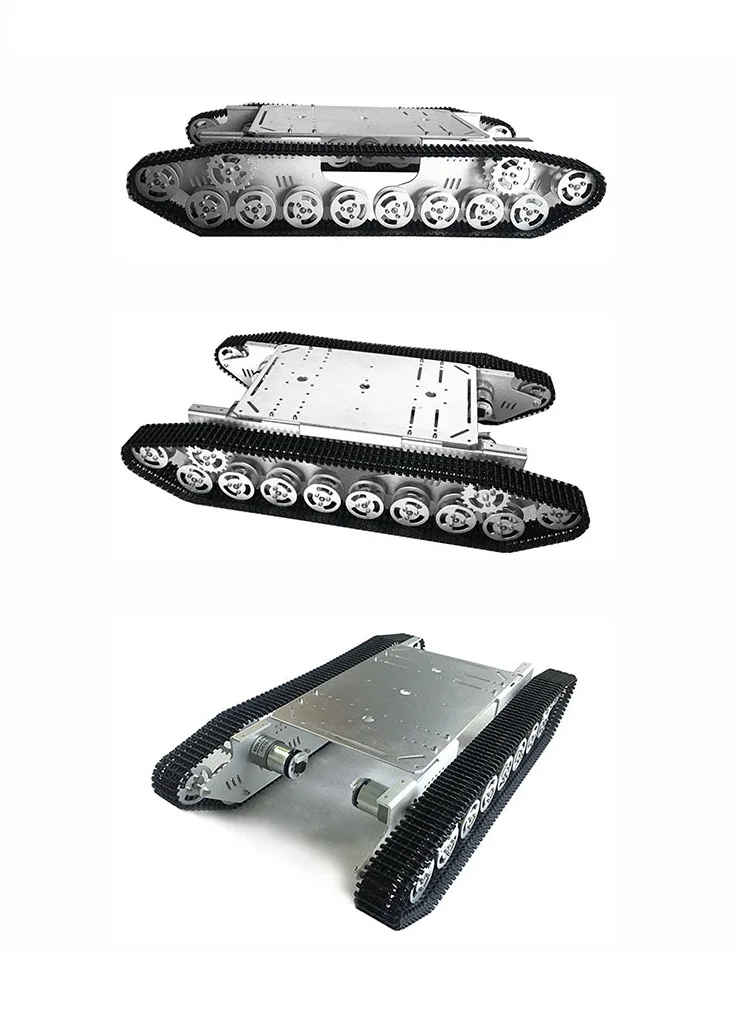

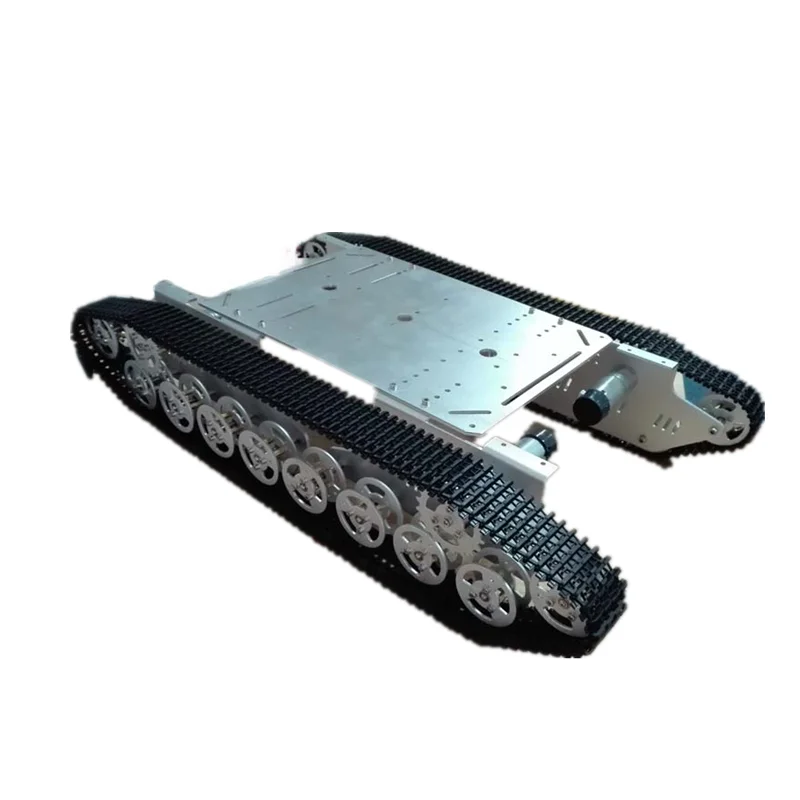

Серебряное шасси:
Серебристый корпус бака T800: 1 комплект (включая 4 мотора)

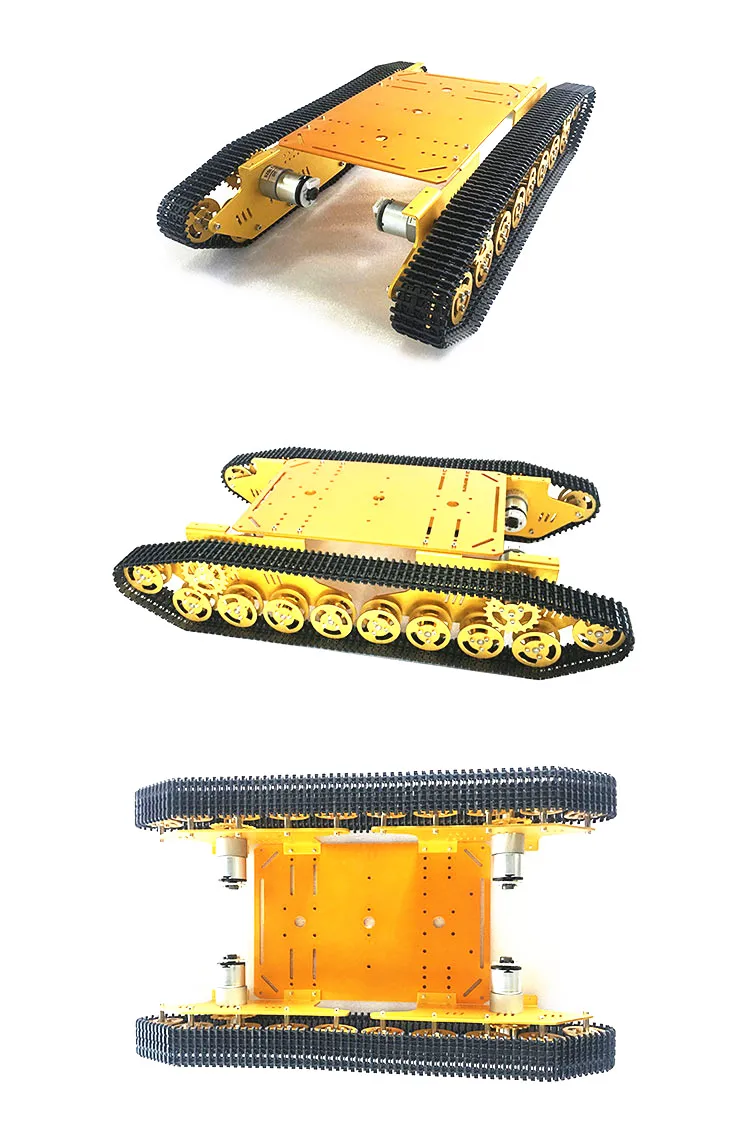

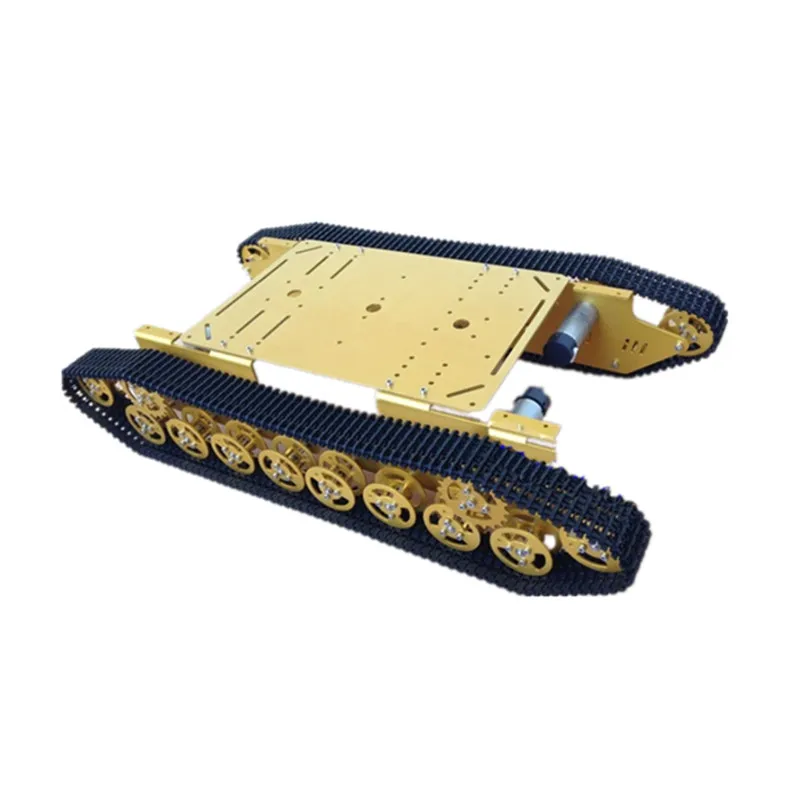

Желтое шасси:
Желтый T800 шасси бака: 1 комплект (включая 4 мотора)

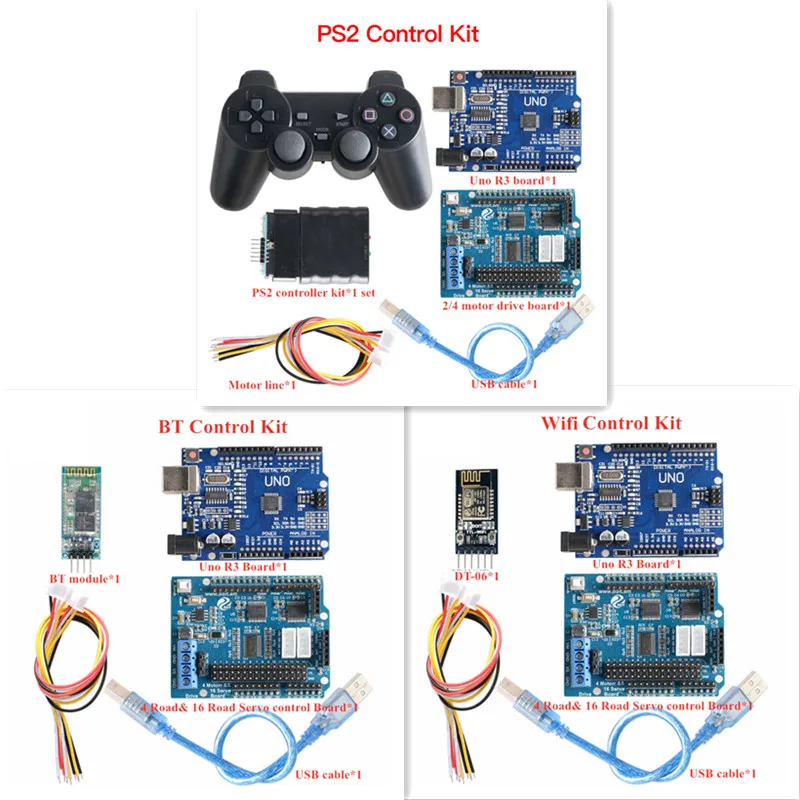

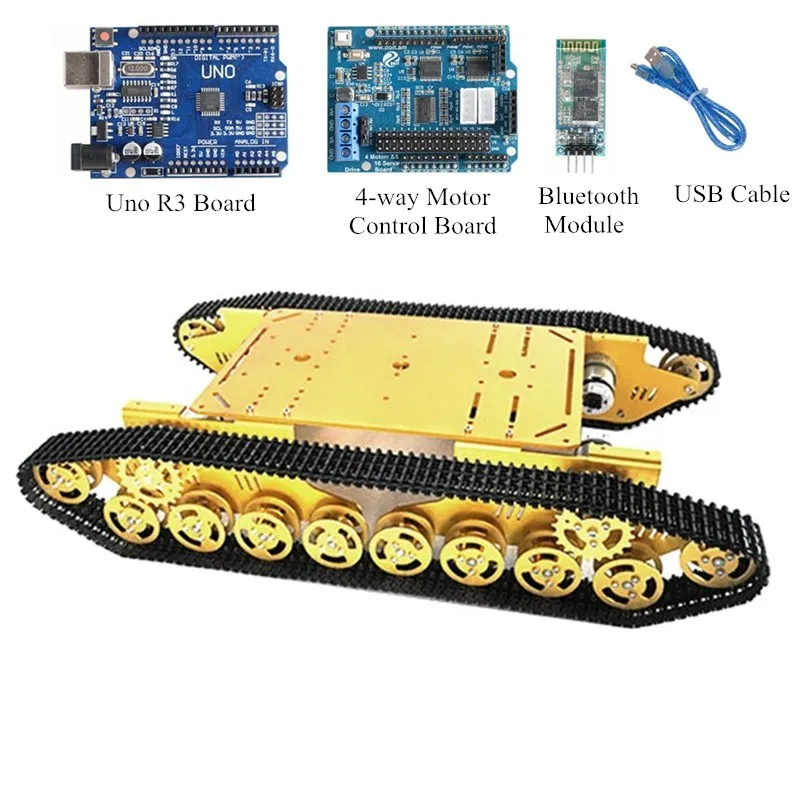

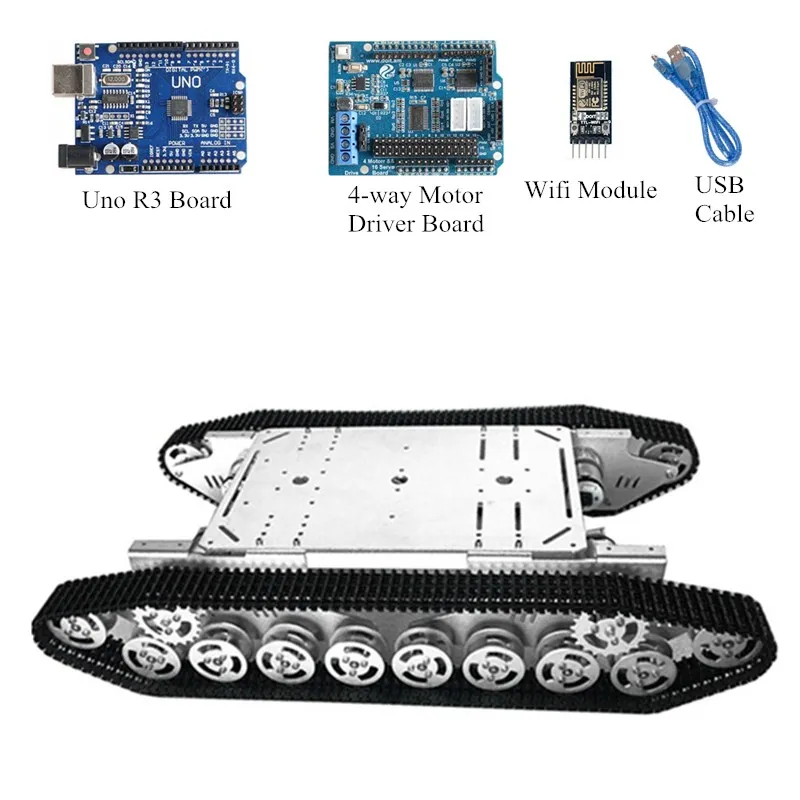

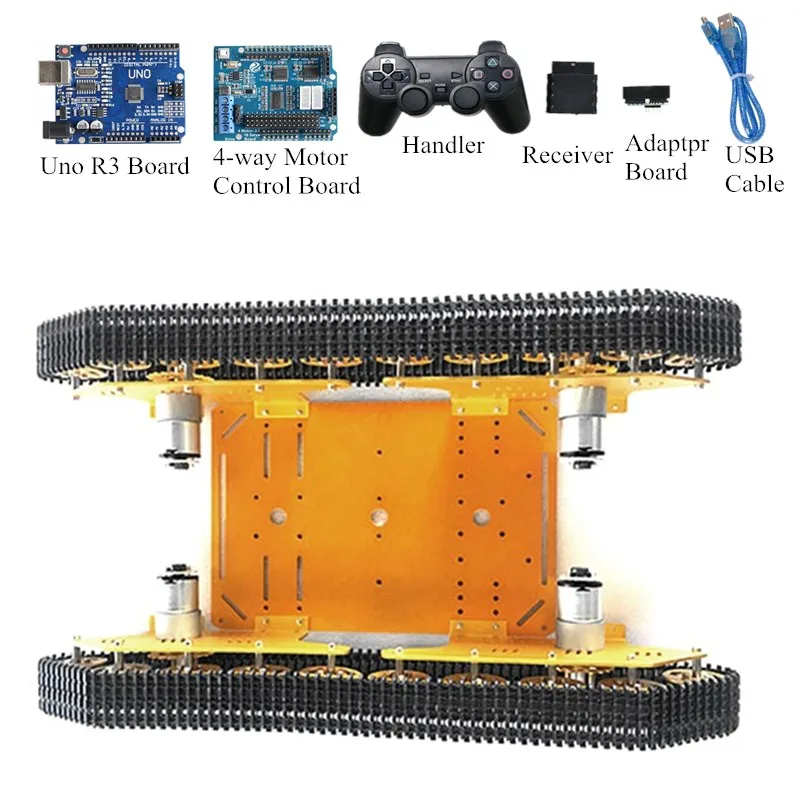

Комплект управления:
Доска Uno R3 * 1 шт.
Плата привода двигателя * 1 шт.
Wifi модуль * 1 шт. (опция)
Модуль Bluetooth * 1 шт. (опция)
Набор ручек * 1 комплект (опция)

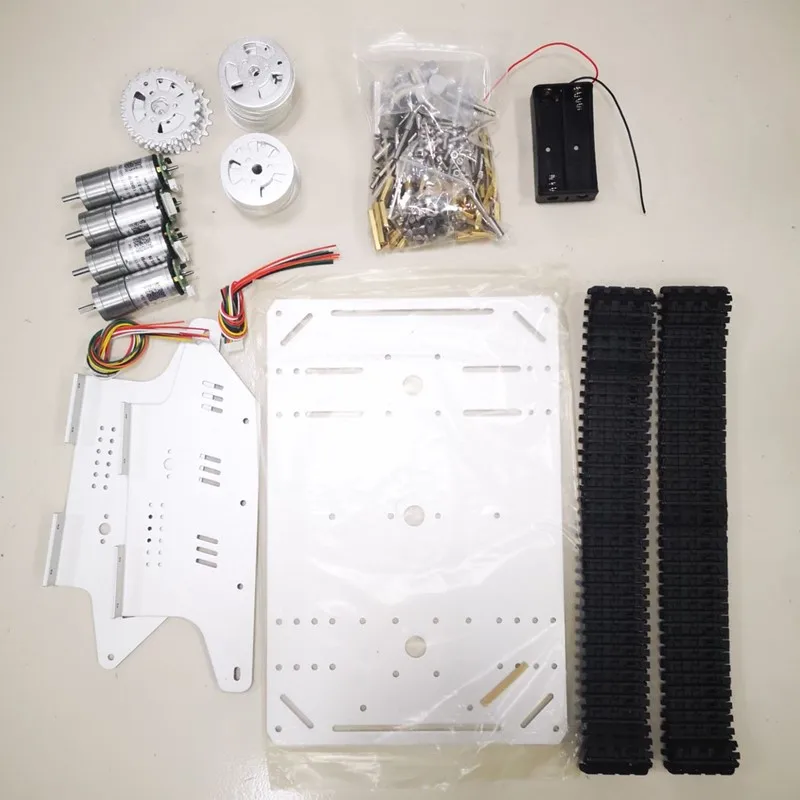

Примечание: изделие в разобранном виде.
