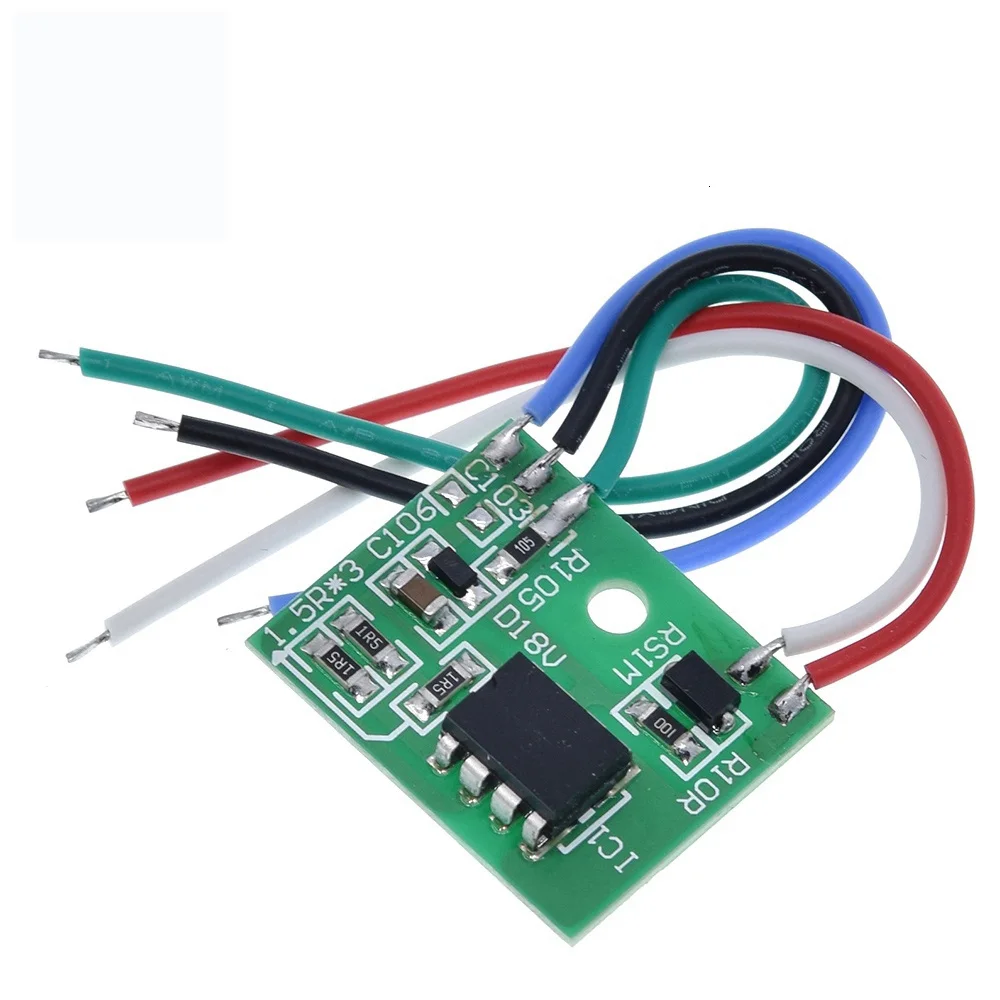

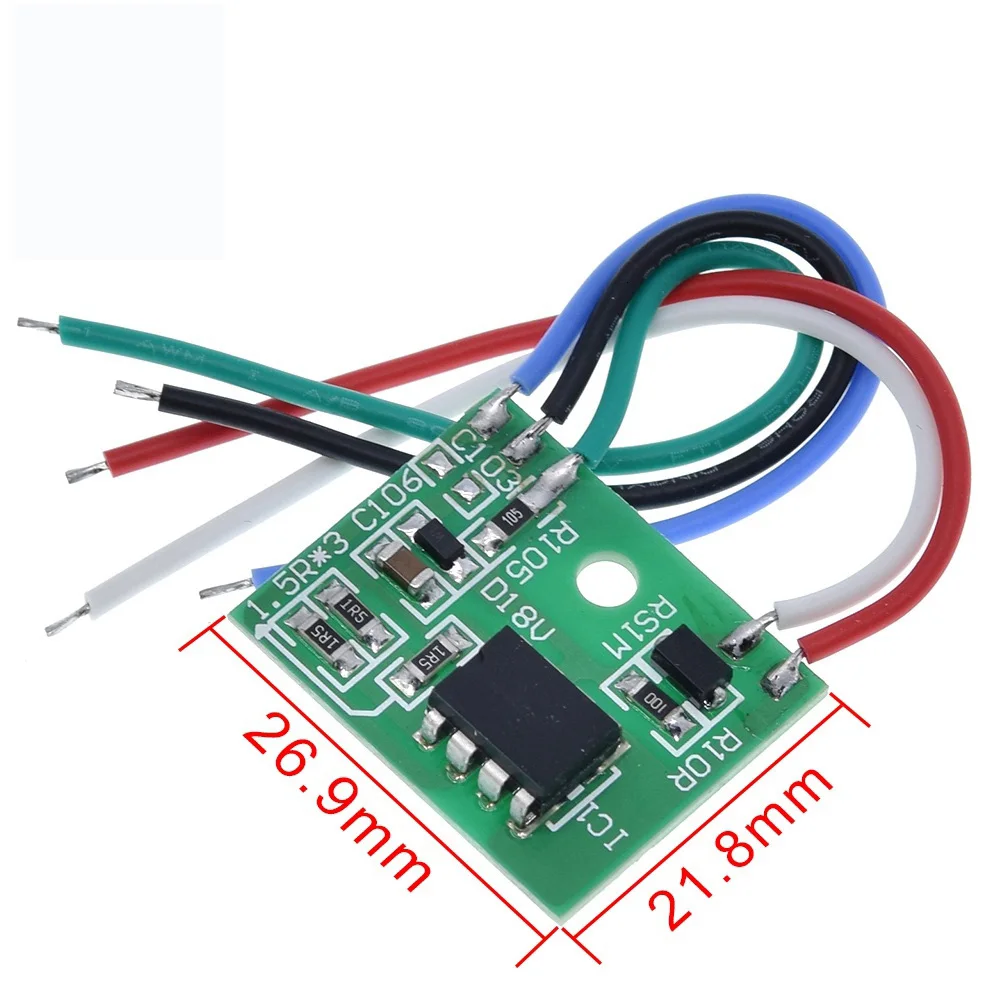

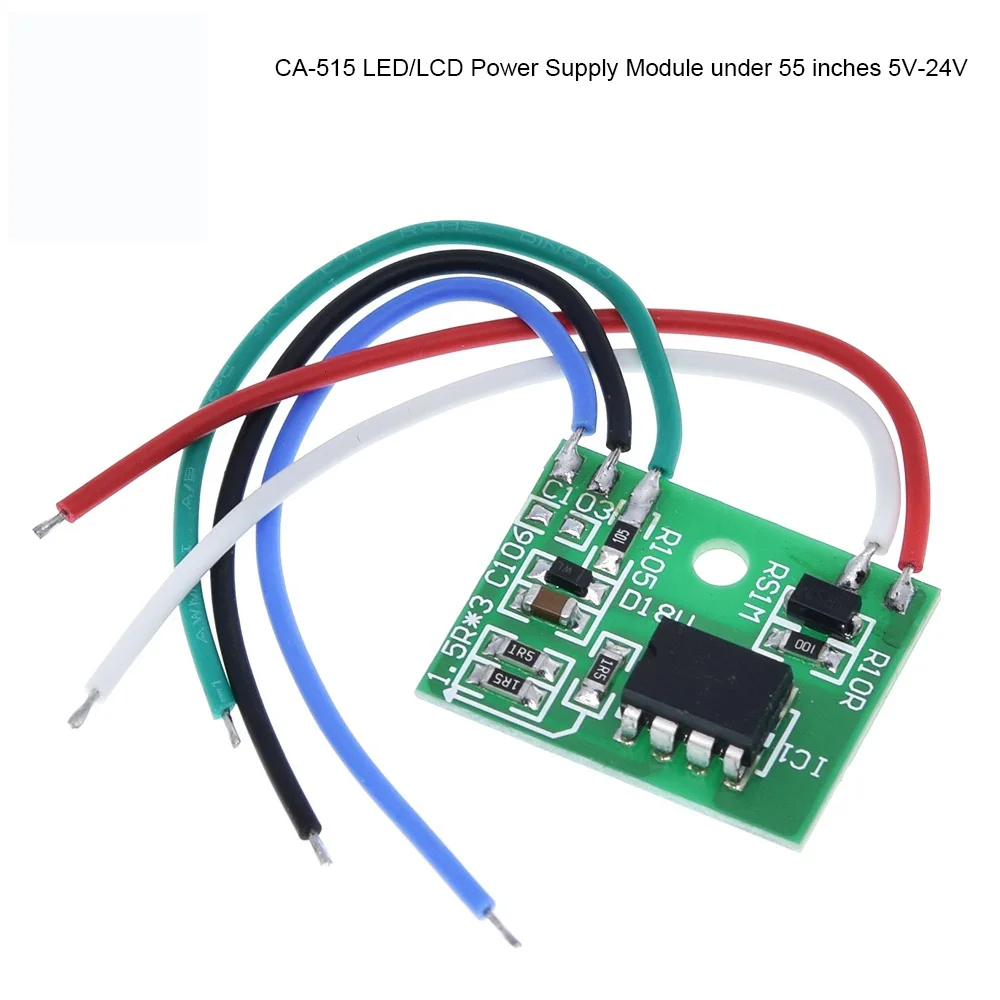

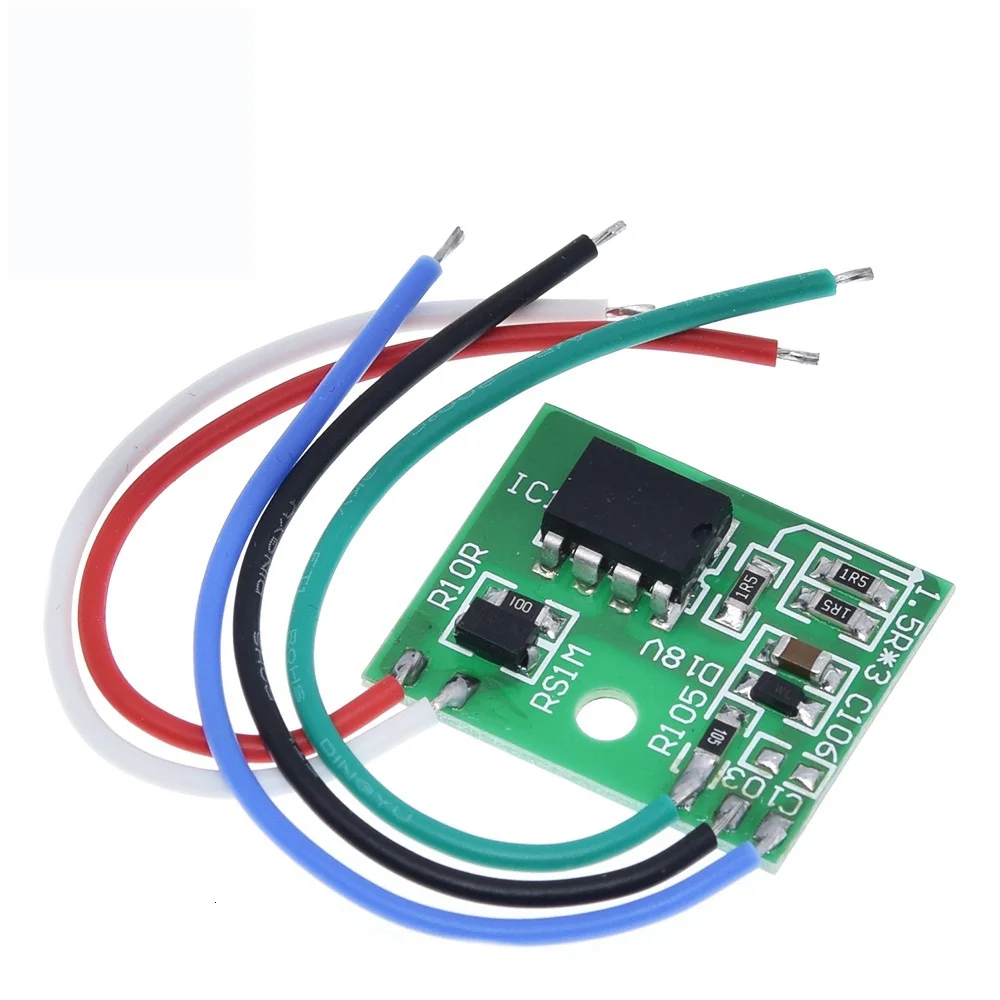

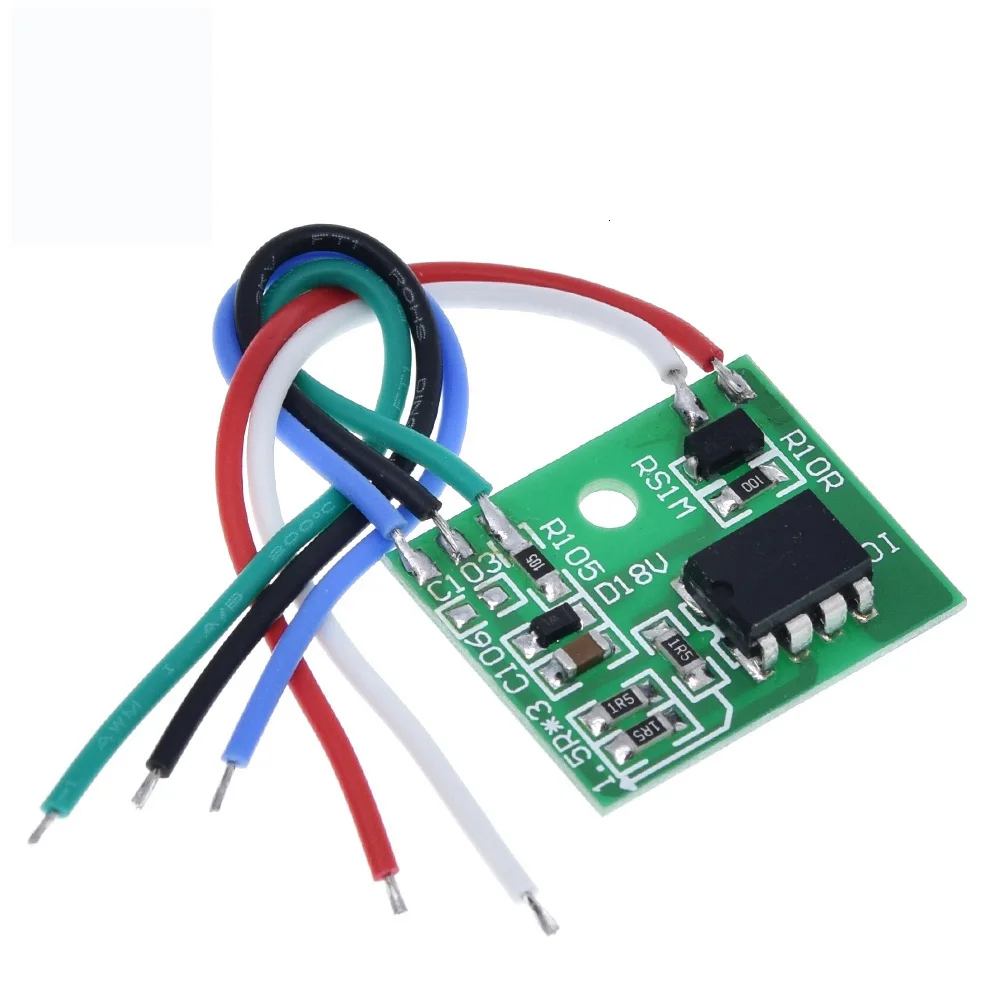

5V-24V CA-515 ЖК-дисплей Питание модуль универсальный ремонтный модуль применяется для ниже 55 ''доска для ЖК-дисплей светодиодный Дисплей ТВ техническое обслуживание
Описание для справки:
Светодиодный/ЖК-дисплей дополнительного источника питания 5V модуль
Универсальный ремонтный модуль 5-24 В до 55 дюймов
Мощность использования может достигать 36 Вт, простая установка

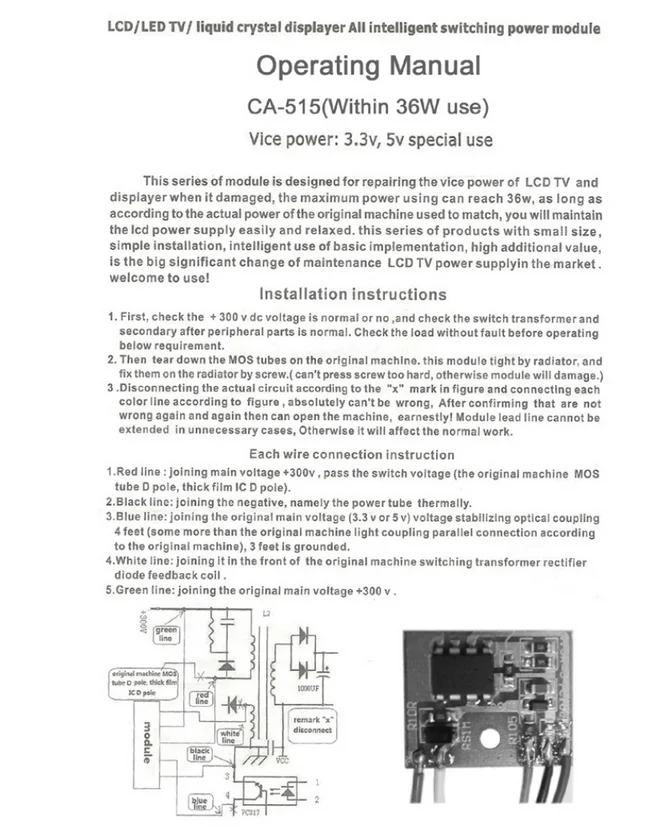

ПРИМЕЧАНИЯ по установке
⑴ Сначала проверьте, что напряжение постоянного тока + 300 В является нормальным, затем подтвердите, что коммутационный трансформатор и второстепенные периферийные компоненты являются нормальными, а затем подтвердите, что нагрузка не является короткой, И затем введите следующую операцию.
(2. Сначала снимите трубку MOs или плотную пленку C на оригинальной машине, поместите модуль близко к теплоотводу, И затем закрепите его на теплоотводе с помощью винтового замка (винт замка не может быть прижат слишком плотно, в противном случае модуль будет поврежден).
(3) отсоедините крест в фактической цепи, как показано на рисунке, и подключите цветовые линии модуля, как показано на рисунке. Это не должно быть неправильно связано. Только после повторной проверки и без неправильного подключения модуль может быть включен. Помните! Свинец не может быть продлен при ненужных обстоятельствах, в противном случае это повлияет на нормальную работу.
Описание каждого свинцового соединения:
1. Красная линия: Подключите Основное напряжение + 300 в через устройство переключения напряжения (то есть оригинальная машина MOS трубка D полюс, толстая пленка ICD полюс).
2. Черный провод: Подключите к отрицательному полюсу, то есть силовой трубке горячей земли.
3. Синяя линия: подключается к оригинальному машина основные напряжения (3,3 V или 5V) стабилизированный анод 4 фута (них какой-либо Оригинал машины имеют несколько оптопары параллельно в соответствии с оригинальной машина
Метод) 3 фута заземлены.
4. Белый провод: Подключите к диоду выпрямителя, отзывы о катушке оригинального трансформатора переключателя (как показано на рисунке).
5, зеленый провод: подключение к основному напряжению оригинальной машины + 300 в
